Forum: Analoge Elektronik und Schaltungstechnik Übertragungsfunktion Sallen Key Filter ( Tiefpass 2. Ordnung )


Autor: Andre Pfeiffer (stanleyku)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Guten Abend,

Ich versuche Filter zu verstehen, komme aber nicht auf die Herleitung
der Übertragungsfunktion die ja prinzipiell A(sn) = U(a) / U(e) lautet.

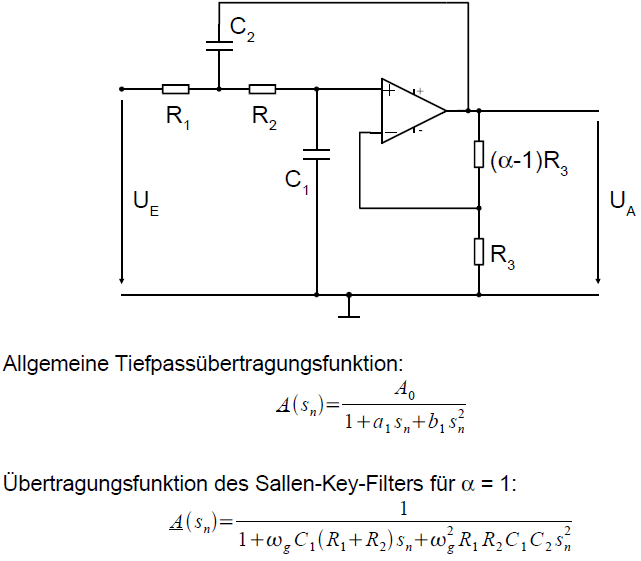

Mir macht die Mitkopplung des Sallen Key Filters 2. Ordnung Probleme, so
wie sie in dem Screenshot gezeichnet ist.

Schonmal danke für die Hilfe :-)

Autor: ArnoR (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
hier ist es erklärt:
http://focus.ti.com/lit/ml/sloa088/sloa088.pdf

Findet man mit Google in 10 Sekunden

Autor: Alex R. (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Servus,

...ebenfalls von TI kurz und knapp erklärt mit vielen verschiedenen
Filterstrukturen (farbig!) und Formeln zum berechnen der benötigten
Bauteilgrößen.

Autor: Klaus Ra. (klara)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Arno und Alex,
ich habe zwar auch einiges über das Thema Filter aber diesen beiden
Quellen kannte ich noch nicht. Die Doku ist nicht wirklich schlecht. Das
verpacken andere in Büchern und verkaufen sie für viel Geld.

Für Andre,
http://www.linkwitzlab.com/filters.htm
Dort werden u.a. auch mathematische Herleitungen erläutert. Du musst mal
alles durchgehen.

Gruss Klaus.
