[V] AVR STK500

Martin J. OP Persönliche Seite #2039038
Lesenswert?
• ▲
▼
Verkaufe mein nur selten benutztes Atmel Starterkit "STK500".

Technische Daten und Details unter:
http://www.mikrocontroller.net/attachment/42741/STK500-HW-Beschreibung.pdf
http://www.mikrocontroller.net/articles/STK500

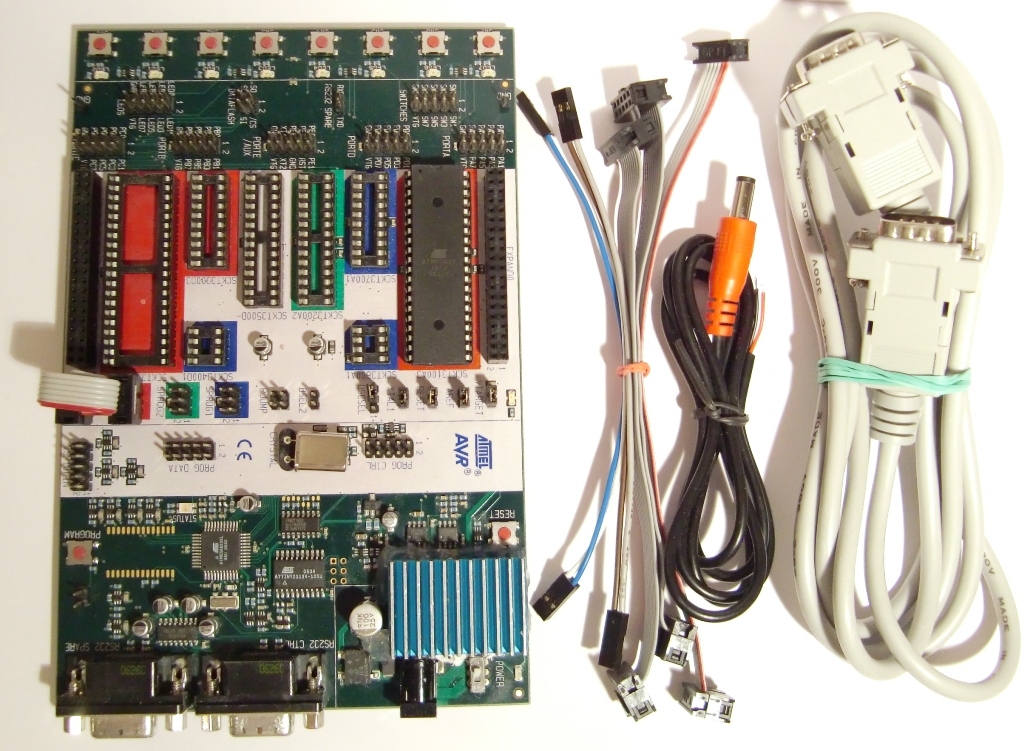

Das Set besteht aus:
* STK500 Board
* Quarz 16Mhz
* Controller Atmega16
* verschiedene Kabel

65€ + 4,80 versicherter Hermes Versand

Grüße martin
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Martin J. OP Persönliche Seite #2039726
Lesenswert?
• ▲
▼
Johannes M. schrieb:
> Was ist denn da rechts unten auf der Platine hingebastelt?

Andreas M. schrieb:
> bestimmt ein Kühlkörper für den darunterliegenden Spannungsregler

Genau!
Das ist ein kleiner Kühlkörper für den Spannungsregler, welcher bei 12V
doch schon ganz schön warm wird.
Und damit das Board ein langes Leben erfährt, wird dieser kleine Chip
dadurch besser gekühlt.

Grüße martin
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Michael H. #2039864
Lesenswert?
• ▲
▼
Martin J. schrieb:
> Und damit das Board ein langes Leben erfährt, wird dieser kleine Chip
> dadurch besser gekühlt.
Falsch gedacht, weil der Großteil der Wärme nicht durch das
millimeterdicke Gehäuse-Material, sondern durch das auf der Rückseite
befindliche große Pad zu der extra dafür angelegten Kupferfläche auf der
Platine abgeführt wird.
Auf der Rückseite hätte ein 2mm flacher Kühlkörper an die
Durchkontaktierungen geklebt wesentlich mehr Wirkung erzielt.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Martin J. OP Persönliche Seite #2039956
Lesenswert?
• ▲
▼
Michael H. schrieb:
> Auf der Rückseite hätte ein 2mm flacher Kühlkörper an die
> Durchkontaktierungen geklebt wesentlich mehr Wirkung erzielt.

Richtig, jedoch ist es dann nicht mehr möglich das Board auf die dafür
vorgesehenen Füße zu stellen oder den Text der Jumpereinstellungen zu
lesen.
Von daher ist deine Lösung, praktisch gesehen, nicht wirklich sinnvoll.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Thomas Gast #2040022
Lesenswert?
• ▲
▼
Michael H. schrieb:
> Falsch gedacht, weil der Großteil der Wärme nicht durch das
> millimeterdicke Gehäuse-Material, sondern durch das auf der Rückseite
> befindliche große Pad zu der extra dafür angelegten Kupferfläche auf der
> Platine abgeführt wird.

hmmm ...

Thomas schrieb:
> würde 50 Euro incl. Versand anbieten
> Gruß
> Thomas

würde jetzt dann 40 Euro incl. Versand anbieten

Gruß
Thomas
Antwort Zitieren Bearbeiten Löschen Beitrag melden
