PSPICE Kennlinien bearbeiten

Hannes J. Gast #2064147
Lesenswert?
• ▲
▼
Hallo,

ich habe rein Schaltungstechnisch alles soweit das ich meine Kennlinien
mit PSICE Simulieren und in MicroSim Probe darstellen kann. Ich brauche
die jetzt die Diagramme aber für meine Diplomarbeit und wollte sie noch
etwas besser darstellen...

...wie könnte ich denn da vorgehen um z.B. die Linien dicker zu machen,
die Beschriftung größer zu machen etc. ? Ich habe in Probe nichts
derartiges gefunden, nehm ich da am besten ein anderes Tool? Bekomm ich
irgendwie aus PSpice meine Daten raus das ich z.B. in Excel
weiterarbeiten kann?

...oder gibts da ein super Tool das ich nicht kenne?

Danke im vorraus!
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Hannes J. Gast #2064161
Lesenswert?
• ▲
▼
....haha ich Eumel....geht ja easy cheesy die Daten ins Excel zu
bekommen...oder gibts was besseres um z.B. ein Bodediagramm ansprechend
darzustellen (wie mans in den Datenblättern immer sieht)?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Remote O. #2064164
Lesenswert?
• ▲
▼
Du kannst die Kennlineien markieren und einfach Strg+C drücken, dann
eine Textdatei anlegen und Strg+V.

Für meine Diplomarbeit habe ich mir dann ein Funktion zum Import in
Matlab geschrieben und alle nötigen Anpassungen durchgeführt. Excel
würde natürlich auch funktionieren, sieht m. E. aber nicht so schön aus.

EDIT: Wenn du die Daten einmal in Matlab hast, kannst du natürlich auch
den Bode Plot nutzen.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Hannes J. Gast #2064190
Lesenswert?
• ▲
▼
..klingt gut, aber jetzt wieder Matlab anschmeissen (bzw. hab ich das
garnet am eigenen PC) ich weiß net so recht, is schon wieder ein bissl
her...glaub da komm ich mit Excel schneller ans Ziel...
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Achim M. #2064316
Lesenswert?
• ▲
▼
Es gibt im PSPICE-Stammverzeichnis eine Pspice.ini, in der man z.B. die
Hintergrundfarbe der Plots auf Weiß stellen kann. Oder irgendwo im Menü
versteckt geht das vllt. auch.

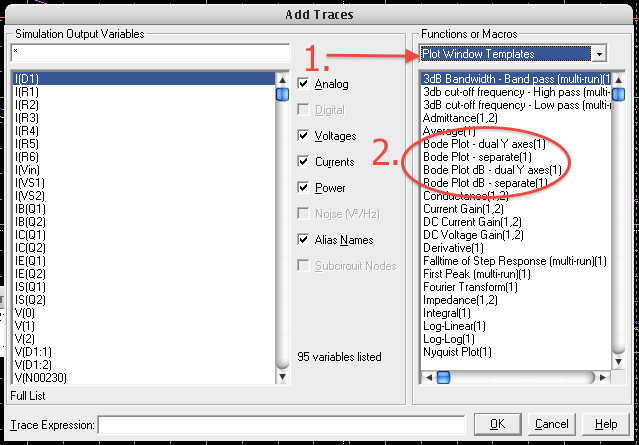

Desweiteren gibt es  im Fenster, wo man seinen anzuzeigenden Graphen
definfiert, rechts oben ein drop-down-Menü, da gibt es "Plot Window
Templates".
In der rechten Spalte gibt es nun z.B. Bode Plot mit einzelnen y-Achsen
usw.
Die Skalierung und Schrittweite für die Degrees kann man dann noch übers
Menü auf "schöner" anpassen. Siehe Anhang.

mfg mf
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Hannes J. Gast #2067700
Lesenswert?
• ▲
▼
@Remote One

Ok, also ich hab jetzt die Möglichkeit MatLab zu nutzen, was wäre denn
die beste Methode die Daten von PSPICE in Matlab zu bekommen? in Excel
zwischenspeichern, oder bietet PSPICE eine Möglichkeit .dat zu erzeugen?
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Hannes J. Gast #2068498
Lesenswert?
• ▲
▼
LÖSUNG!!!

Hab die PSPICE Daten jetzt ins Excel kopiert (also bereits die von den
Plots die ich dann auch wirklich haben will, einfach markieren der
Kennlinie in PSPICE und Edit-->Copy) und dort dann unter .CSV
abgespeichert.

Mit dem Matlab Befehl "csvread" hol ich mir die Gaude dann ins Matlab
und kann nette Diagramme zeichnen...
Antwort Zitieren Bearbeiten Löschen Beitrag melden
