Hallo zusammen,

ich werde anfang März mal wieder ne Platine bestellen. Wenn sich jemand
anhängen möchte ... einfach melden.

Da ich einen großen Nutzen zusammensetze, könnt ihr auch deutlich unter
nem Eurokartenformat sein.

Es wird z.B. eine Platine dabei sein, die leicht größer ist als ein
DIP28 Sockel (Da hab ich mir nen Adapter gebastelt, mit dem ich nen FTDI
leicht auf ne Lochrasterkarte "stecken" kann)

Von den technischen Daten her:

Leitbahnstärke und -abstand 150µ
mind. Bohrdurchmesser 300µ
Kupferstärke 35µ
Ich wollte HAL-Verzinnt (RoHS) mit Stoplack auf beiden Seiten und
Bestückungsdruck oben bestellen.

Preis pro cm² liegt bei 25ct zzgl. 8ct je Konturzentimerter (die
Teilstücke müssen ja ausgefräst werden.

Normalerweise kommen 1 - 3 Stück mehr (wenn man die Überlieferung zum
halben Preis haben möchte) als eigentlioch bestellt.
Wenn also jemand auch ein oder zwei Platinen zum halben Preis mehr haben
möchte ... kein Problem.

Beispiel:

FTDI-Adapter:
Dimension:              1,8x3,5cm =  6,3cm² * 0,25€/cm²=> 1,58€
Konturfräsung:  2x1,8cm + 2x3,5cm = 10,6cm  * 0,08€/cm => 0,85€
                                                           ----
                                                           2,43€ / Stk
zzgl. ggf. Überlieferung
Normalpreis 2,43€/Stk -> Preis pro Mehrstück 1,22€

Eurokarte:
Dimension:              16x10cm = 160cm² * 0,25€/cm²=> 40,00€
Konturfräsung:  2x16cm + 2*10cm =  52cm  * 0,08€/cm =>  4,16€
                                                        ----
                                                       44,16€ / Stk
zzgl. ggf. Überlieferung
Normalpreis 44,16€/Stk -> Preis pro Mehrstück 22,08€

zzgl Porto und Versand 4,00€ (Einschreiben in Luftpolsterversandtasche)

Also bei Interesse bitte einfach melden (am besten bis Ende Februar).

Autor: Johannes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Es wird z.B. eine Platine dabei sein, die leicht größer ist als ein
> DIP28 Sockel (Da hab ich mir nen Adapter gebastelt, mit dem ich nen FTDI
> leicht auf ne Lochrasterkarte "stecken" kann)

Du meinst ungefähr so etwas: ?
http://de.mouser.com/Search/ProductDetail.aspx?qs=...

Mich stört es auch, dass diese Module relativ teuer sind. Wenn du von
diesen Adaptern ein paar übrig hast, würde ich da evtl. eins oder zwei
abnehmen...

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
sowas in der Art ... halt nur auf DIP28 und mit ner Mini-USB buchse
drauf ... aber ich bestelle gerne ein paar mehr ... vielleicht meldet
sich ja noch der ein oder andere.

gretz

Jakob

Autor: Thomas Horn (flaretom)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

Ich wäre auch an 2 FTDI Platinen interessiert. Wenn es soweit ist,
kannst Du ja mal PM zwecks Details schicken.
Vielen Dank + Beste Grüße, Tom

Autor: Fragensteller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen FH GM?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nicht mehr FH GM, aber da war ich mal, wieso?

Autor: Fragensteller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Na ich bin's, dein ehemaliger Mitbewohner ;-) Jetzt kannste ja mal
schätzen, wen du hier ggf. antreffen könntest.

Wie geht's dir? Läuft alles soweit?

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hätte Interesse an einem "Grundstück" auf deinem Nutzen.
4 Stück von einer kleinen Platine, ca. 2*4 cm, Layout muß ich noch
machen (in Eagle).
Was für ein Datenformat brauchst du? Ist das doppelseitig mit
Durchkontaktierungen? Gehen auch Ausfräsungen mitten in der Platine?

Danke
Jörg

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Fragensteller: Läuft ... was machen die Teslaspulen?

@ Jörg: Wie gesagt Leiterbahnstärke/-abstand 150µ,
Mindestbohrdurchmesser 0,3mm. Die platinen werden 2lagig bestellt.
Durchkontaktierungen sind genauso machbar, wie einfache Bohrungen.

Mit den Ausfräsungen muss ich mal nachfragen. Aber wenn du nicht zu fein
Fräsen musst, könnte ich mir schon vorstellen, dass das geht.

Wenn du eaglest, kann ich dir ein drc-file geben und du kannst mir
einfach dein brd-file zuschicken.

Meld dich einfach, wenn du dein Layout fertig hast.

Autor: Fragensteller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Läuft ... was machen die Teslaspulen?

Naja...die wurden nicht wirklich weiter verfolgt - leider. Zuviel zu
tun...ist alles im Keller eingelagert und wartet auf freie Zeit.

Autor: Stefan B. (steckersammler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Das trifft sich ja gut, ich hätte ein paar Platinchen die ich gern bei
dir unterbringen würde.
Alle sind kleiner als 1/4 Eurokarte.

Was für Formate kannst/willst du denn annehmen?
Ich hätte KiCAD, oder eben Extended Gerber...

Und was für nicht-rechteckige Außenkonturen interessant ist:
Wie sollen diese definiert werden?
Zusätzliche Linien im Dimension-Layer mit der Strichbreite des Fräsers?
Was wäre die Fräserbreite? 2mm?

MfG Stefan

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ Stefan:
ich hab leider keine KiCAD-Erfahrung. daher würde ich dich bitten mir
deine Platinendaten als extended gerber und excellon zuzuschicken.

Bitte verwende die folgenden Dateiendungen für die jeweiligen lagen:

Kontur                            - *.l00
Stoplack Lötseite (Unten)         - *.l02
Kupfer Lötseite                   - *.l03
Kupfer Bestückungsseite (Oben)    - *.l06
Stoplack Bestückungsseite         - *.l07
Bestückungsdruck Bestückungsseite - *.l08

durchkontaktierte Bohrungen       - *.dk
nicht durchkontaktierte Bohrungen - *.ndk

Nicht-rechteckige Außenkonturen sind kein Problem. (Ich hab auch schon
nen Stern machen lassen) Zeichne deine Kontur ganz normal mit der Stärke
0 (Bei Eagle geht das) ins Dimension Layer.
Achte bitte darauf das du nur Konturen zeichnest, die mit einem 2mm
Fräser abgefahren werden können (also keine kleineren Radien) und ich
muss dir dann leider die Fläche des Rechtecks berechnen, in das deine
Platine passt.

@ Jörg:
Wenn du Fräsungen in deinen Platinen brauchst und mit nem 2mm Fräser
auskommst, dann zeichne deine Fräsung einfach mit Strichstäke 0 in dein
Dimensionlayer. (also einfach eine innere Leiterplattenkontur
einzeichnen)
!!! ACHTUNG !!! auch hier bitte darauf achten, dass du keine Radien
kleiner 1mm verwendest.
 Wenn du doch was feineres benötigst, brauche ich dein Layout um das
konkret anfragen zu können.

@ ALL:
Die Platten werden natürlich mit E-Test bestellt und wie oben
beschrieben sind auch nicht rechteckige Konturen bzw. Innenfräsungen
ohne Aufpreis machbar (wenn sich Konturen bzw. Fräsungen mit einem 2mm
Fräser machen lassen)

Und wer eagled kann von mir gerne mein DRC-File haben. PM genügt =)

Wenn jemand nicht als Bastler sondern "beruflich" ne Platte braucht und
deshalb ne Rechnung mit ausgewiesener Märchensteuer benötigt, ist das
auch kein Problem.

Die bekommt ihr sowieso zusammen mit euren Platinen ... und die Rechnung
ist dann innerhalb von 10 Arbeitstagen nach Erhalt zu bezahlen. Also
keine Vorkasse oder Nachnahme =)

Einsendeschluss ist jetzt übrigens der 27.2. und Zielliefertermin ist
der 15.3. (ist ne konservative Schätzung, kann also auch schon der 10.
werden)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ... für Alle die an der FTDI-Platine interessiert sind ...
hier: Beitrag "FTDI USB zu UART Adapter" gibts die
Details =)

Autor: Stefan B. (steckersammler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> ich hab leider keine KiCAD-Erfahrung. daher würde ich dich bitten mir
> deine Platinendaten als extended gerber und excellon zuzuschicken.
Hab ich mir schon gedacht, aber Hauptsache du kannst mit Gerber/Excellon
was anfangen, wunderbar.
Ich wollte nur sicher sein, dass ich nicht alles nochmal in Eagle machen
muss...

Jakob Kleinen schrieb:
> Nicht-rechteckige Außenkonturen sind kein Problem. (Ich hab auch schon
> nen Stern machen lassen) Zeichne deine Kontur ganz normal mit der Stärke
> 0 (Bei Eagle geht das) ins Dimension Layer.
> Achte bitte darauf das du nur Konturen zeichnest, die mit einem 2mm
> Fräser abgefahren werden können (also keine kleineren Radien) und ich
> muss dir dann leider die Fläche des Rechtecks berechnen, in das deine
> Platine passt.
Sehr schön, dass ich direkt die Außenkonturen zeichnen kann.
Manche Fertiger wollen das eben anders, also ein Rechteck mit den
maximalen Abmessungen mit Stärke 0, und alle anderen Konturen als
zusätzliche Linien mit der Stärke des Fräsers.
Deshalb wollte ich da eben sichergehen, dass du auch Daten bekommst mit
denen du ohne großen Aufwand was anfangen kannst.
Dass ich die volle Fläche des Rechtecks bezahle, versteht sich natürlich
von selbst.

So, dann kann ich ja weiter layouten, sind nämlich noch nicht alle
fertig...

MfG Stefan

Autor: Hendrik S. (_hendi_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie siehts mit beidseitig bestückten Platinen aus ?(wegen Stopplack
usw)Wenn das gehen würde, wäre ich mit einer ca. 1,7 * 2,5cm großen
dabei. Überlieferung von 2-3 Stück ist natürlich willkommen.
LG Hendi

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Du hast Post.


Patrick

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hendrik S. schrieb:
> Wie siehts mit beidseitig bestückten Platinen aus ?(wegen Stopplack
> usw)Wenn das gehen würde, wäre ich mit einer ca. 1,7 * 2,5cm großen
> dabei. Überlieferung von 2-3 Stück ist natürlich willkommen.
> LG Hendi

Hi Hendrick,

die Leiterplatten sind immer 2-lagig und haben auch beidseitigen
Stoplack. Beide Seiten können verschieden sein (wenn du SMD bestückung
auf beiden Seiten hast)nur den BEstückungsdruck gibts nur auf der
Oberseite.

Wenn ich dir deine Platinen mitbestellen soll, schick mir bitte ne PM
(für Kontakt-, Platinen- und "Bestelldaten")

Gruß

Jakob

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich finde es extrem super das du sowas machst, mein Problem ist nur, ich
werds bis zum 27.2. kaum schaffen, besteht also Hoffnung das sowas in
naher Zukunft noch einmal kommt?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Markus,

prinzipiell kann ich mir das schon vorstellen, aber im Moment kann ich
nichts versprechen.

Wenn das diesmal gut geht (also alle mit ihren Platinen zufrieden sind
und ich niemandem wegen der Kohle hinterherlaufen muss - von beidem gehe
ich im Moment mal aus) dann werde ich eine neue Sammelbestellung auf
gleichem weg bekannt geben.

Gruß

Jakob

Autor: Logic Analyzer (avrx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jacob,

hast du meine Mail erhalten?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Logic Analyzer schrieb:
> Hallo Jacob,
>
> hast du meine Mail erhalten?

Jepp und ich hoffe diesmal ist meine Antwort durchgekommen. Wenn nicht
meld dich nochmal.

Gruß

Jakob

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

so langsam neigt sich der Sammelzeitraum dem Ende.

Auch wenn ihr noch bis Sonntag habt um mir eure Layouts zuzuschicken,
freue ich mich natürlich darüber wenn ich meinen Nutzen nicht so ganz
auf den letzten Drücker zusammenstellen muss =)

Zum weiteren Ablauf:

An alle die ohne Überproduktion bestellt haben verteile ich am WE schon
mal per mail die Überweisungsdaten. (Gilt auch für die USB2UART,
galvanisch getrennter USB2UART oder miniLA_Adapter)

Alle die auch gerne ein paar zusätzliche Platinen aus Überproduktion
haben möchten, bekommen ihre Daten sobal ich weiß wie viele Platinen ich
bekomme.

Ziel "Lieferzeitraum" ist vom 10.3. bis 15.3.

Also ich hoffe damit sind soweit alle Klarheiten beseitigt =)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi COllec

bitte schick mir noch deine LAgentabelle. Sonst kann ich deine Platine
nicht mit rein nehmen.

Danke

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nabend zusammen.

Die Bestellung ist endlich raus. Alle die bestellt hatten, haben eine
Statusmail bekommen.

Sollte mir dabei jemand durch die Lappen gegangen sein ... bitte Melden.

An sonsten vielen Dank für die rege Inanspruchnahme und bis zum nächsten
mal.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Collec: irgendwie kommen meine Mails an dich nicht durch. hast du evtl
auch eine "nicht-hotmail-Adresse"

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie ist es eigentlich ausgegangen? Wird es so was wieder geben?

Autor: John-eric K. (mockup)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der vorraussichtliche Liefertermin ist der 16.3. bei Jakob. + Versand zu
uns dann noch.

Sollte also demnächst eintrudeln.

Autor: Logic Analyzer (avrx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

sind die Platinen bereits bei Dir eingetroffen?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jepp ... Anfang dieser Woche, aber ich hab leider erst Gestern die erste
runde zur Post gekriegt.

Da ich ich nicht stündlich auf mein Konto gucke ob die übrigen
Überweisungen eingegangen sind, werden wohl am Wochenende die letzten
raus gehen.

Deine sind aber auf jeden Fall schon mit raus und mit ein bisschen Glück
hast du sie noch zum Wochenende (kann ich natürlich nicht versprechen)

Autor: Logic Analyzer (avrx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super, vielen Dank. Die Platine ist heute angekommen.

Autor: John-eric K. (mockup)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine auch.
Sehen super aus.
Vielen Dank.

Autor: Ferdinand K. (foerdi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind auch angekommen.
Qualität ist sehr gut, die 6mil Grenze war sicherlich realistisch.

Vielen Dank an Jakob für die super Aktion!

Autor: Sebastian (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch meine sind da, danke schön!

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

wollte nochmal nachfragen, wie es mit einer weiteren Bestellung aussieht

mfg

Autor: Robert L. (bart)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,
auch von mir ein herzliches Dankeschön! Wenn es wieder eine solche
Aktion geben sollte, bin ich sicherlich dabei!

Vielen Dank nochmal!

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind jetzt auch da, vielen Dank!
(Sie hatten mich zum Wochenende leider knapp verfehlt.)

Jörg

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> wollte nochmal nachfragen, wie es mit einer weiteren Bestellung aussieht
sehr gut! kann ich nur sagen =)

Hiermit ist eine neue Runde eröffnet

Als Annahmeschluss würde ich den 30.4. vorschlagen, da der ein oder
andere schon angedeutet hat noch ein paar Tage für sein Layout zu
brauchen.

Eins noch zu den Platinen aus Überproduktion, da es da recht viele
Fragen zu gegeben hat:

Die 25ct/cm² sind der Preis, den ich bei auch für de Platinen bezahle,
aber ich bekomme (bisher jedenfalls) die Überproduzierten gratis dazu.
Also biete ich sie euch hier zum halben Ausgangspreis an um die Aktion
nicht ganz für Umme zu machen. Ich finde so haben alle was davon.

Ach ja, beim letzten mal kamen auf eine bestellte Platine 2
Überproduzierte.

Also alles wie beim letzten mal ... Fragen bitte hier im Forum, "Claim"
auf dem Aprilnutzen "abstecken" bitte per PM.

In die schreibt Ihr bitte folgendes mit rein:
+ eure Adresse
+ wie viele Platinen ihr haben möchtet
+ wie viele Platinen ihr im Fall von Überproduktion zusätzlich haben
möchtet

Autor: Alex H. (hoal) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Ach ja, beim letzten mal kamen auf eine bestellte Platine 2
> Überproduzierte.

Wie passiert sowas? Produziert der Hersteller den Nutzen drei mal?

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex H. schrieb:

> Wie passiert sowas? Produziert der Hersteller den Nutzen drei mal?

Die Nutzen der LP-Hersteller sind 1..3 m2 groß und werden mit den
verschiedenen Designs vollgepackt. Der eine will seine Platine 4x, der
andere 7x. Da aber auf allen Nutzen das selbe drauf ist, bleiben halt
von manchen Designs welche übrig, die dann zum halben Preis abgegeben
werden.

Das ist gängige Praxis.


Patrick

Autor: Hendrik S. (_hendi_)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine sind auch am Freitag angekommen und ich muss sagen für diesen
Preis ist die Qualität Top! :) Ich denke ich bin das nächste mal auch
wieder dabei, wenn ich es zeitlich schaffe, aufjedenfall mit einem
größeren Projekt.
Vielen Dank nochmal
LG, Hendi

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich bin auf jeden Fall dabei!

Dankeschön!

Autor: Manfred Manfred (4711)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

wenn es noch geht, ich wäre auch mit 2x PCBs 80x86 dabei.


> Und wer eagled kann von mir gerne mein DRC-File haben. PM genügt =)


Wuerdest Du mir bitte die DRC-File zuschicken, dass ich schnellstens
meine BRD anpassen kann?


Gruesse, und vielen Dank im Voraus,
Manfred

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hier noch eine Ergänzung zu zwei Fragen aus einer PM:

"Ich gehe davon aus dass die Lötpads (natürlich nicht die smds) auf
beiden Seiten sind und durchkontaktiert werden.
Richtig?"

Jepp ... wenn du nur auf einer Lage Routest dann werden beim
Gerberexport für die andere Lage eben nur die Pads exportiert und die
Löcher sollten dem entsprechend auch durchkontaktiert sein.

"welche Eagle Layer werden für den Bestückungsdruck verwendet?
Nur 21 tPlace oder auch 25 tNames oder sogar 27 tValues oder 51 tDocu?"

Ich über nehme tPlace und tNames in den Bestückungsdruck. Grade auf
kleinen Platinen kriegt man Bauteilwerte selten unter (und ich finde
auch nicht, dass die auf ne Platine gehören) und tDoku darf gar nicht
mit in den Bestückungsdruck weil damit evtl Pads bedruckt würden.

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob!

Ist Dein Angebot noch aktiv? Ich benötige eigentlich nur ein kleines
Platinchen 53x19mm, aber durchkontaktiert. Die GERBER Dateien könnte ich
zuschicken, es brennt bei mir auch nicht, also ein paar Wochen könnte es
ruhig dauern... Wäre es so möglich?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Alexandre,

kein Problem ... die Sammlung läuft bis ende April und ich nehme auch
"ein kleines Platinchen" mit rein =) und wenn du zum halben Preis ein
oder zwei aus evtler Überproduktion haben möchtest ... auch kein
Problem.

Schick mir einfach ne PM und dann machen wir den Rest per mail.

Gruß

Jakob

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@kannnix2005 & alexandre_t: Bitte schickt mir eure Anfragen nochmal,
irgendwie klappt das mit dem Antworten nicht ... meine Antworten landen
immer beim Webmaster =(

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich hab im Moment ein bisschen Probleme mit dem direkten beantworten von
PM'S ... also mein Mailprogramm löst eure Adressen nicht richtig auf.

Also schreibt bitte zur Sicherheit eure emailadressen mit in die
Nachrichten.

thx

@sniti: bitte auch noch mal anmailen :-|

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jakob:
In der letzten PM hab ich meine Email-Adresse reingeschrieben
Falls es nicht klappt - schicke bitte Du eine PM
Gruß Alex

Autor: C.-C. K. (lordsky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich würde mich auch gerne an der Sammelbestellung beteiligen, nur habe
ich ein kleines Problem und hoffe daß mir einer von euch vielleicht
helfen könnte.
Leider habe ich so gut wie keine Erfahrung mit dem layouten von
Platinen. Bis jetzt habe ich immer fertige Platinen für alle Projekte
bekommen können.
Ich habe für diese Platine eine fertige Projektdatei für Protel 99. Ich
habe mir die Datei auch schon im Altium Designer angeschaut und versucht
was verwertbare Daten für die Sammelbestellung zu bekommen, bin aber
gescheitert.
Hat jemand Erfahrung mit dem Altium Designer und kann mir sagen wie und
wo ich die entsprechenden Dateien exportieren kann?

Besten Dank im voraus… ich würde mich wirklich sehr über jede Hilfe
freuen!

Carl

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@garag: du hast leider keine emailadresse mitgeschickt ... bitte mail
mir die noch. Danke

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
C.-C. K. schrieb:
> Hat jemand Erfahrung mit dem Altium Designer und kann mir sagen wie und
> wo ich die entsprechenden Dateien exportieren kann?

Frag' mal genau diese Frage im Platinen-Forum in einem eigenen Thread.
Dort wird dich sicher jemand erhören.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@pic_user: Ich kläre das mit der schmalen Platine, aber schick mir bitte
noch deine emailadresse THX

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@pic_user: Wenn man zwei von den schmalen Platinen über Brücken
verbindet (dann musst/kannst du sie einfach trennen und hast trotzdem
saubere Ecken) ist das kein Problem.

Wenn das für dich passt, meld dich. Ich hab einen Konturvorschlag
fertig.

Autor: Arno H. (arno_h)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,
ich habe auch Interesse, was mitfertigen zu lassen. Gibts die DRU-Datei
nur per PM, oder kannst du sie hier einstellen?

Arno

Autor: Someone der einzigartige (Firma: Someone@euIRC) (someonenew) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ich hab bis vorraussichtlich ostern ebenfalls eine platine fertig, die
ich gerne fertigen lassen würde. wenn das angebot noch(/wieder?) gilt,
würde ich mich über nähere infos, gerne per pn, freuen.

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
", oder kannst du sie hier einstellen?"

aus gegebenem Anlass ...

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Someone der einzigartige schrieb:
> ich hab bis vorraussichtlich ostern ebenfalls eine platine fertig, die
> ich gerne fertigen lassen würde. wenn das angebot noch(/wieder?) gilt,
> würde ich mich über nähere infos, gerne per pn, freuen.

Hat er doch alles oben geschrieben:

Neue Aktion:

Beitrag "Re: Platinen für 25ct / cm²"

DRC-Daten stehen ja bereits im Ausgangsposting.  Da du angemeldet bist,
kannst du Jakob ja einfach eine Mail schicken, wenn du soweit bist,
wobei er drum gebeten hat, dass die Mailadresse nochmal explizit drin
steht, weil sein Mailer irgendwie das reply-to von Andreas' Server-
Mail nicht schnallt.  Danach sendest du ihm dann die Fertigungsdaten
typischerweise als Zip-Datei.

Da Jakob selbst offenbar Eagle macht, vermute ich, dass er mit Eagle
klarkommt, ansonsten hat er weiter oben geschrieben, dass RS-274-X
("extended Gerber") plus Excellon für die Bohrdaten kein Problem für
ihn ist.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@ bmsr-techniker: leider has du deine emailadresse vergessen, also meld
dich bitte nochmal mit deiner emailadresse ... dann kannst du mir dein
brd-file zuschicken, sagst mir noch dazu wie viele du haben willst und
wo ich die hinschicken soll ... das wärs dann auch schon =)

Ach ja ... Stoplack (Beidseitig) und Bestückungsdruck (Oberseite) sind
sowieso mit drin ... wenn du das nicht haben möchtest schreib mir das
mit in deine Mail. Dann muss ich die entsprechenden Lagen für dein
Layout anpassen bzw weg lassen.

Gruß

Jakob

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich hatte dir eine PM geschrieben, nicht bekommen oder vlt nicht On
gewesen?!


mfg

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Markus,

ich hatte dir geanwortet (oder ich war wenigstens der MEinung g)
Sorry, aber ich hab dich grade nochmal angemailt ... wenn du wieder nix
von mir bekommen hast, müsste ich nochmal schauen (und du bitte auch in
deinem Spamfilter).

Gruß

Jakob

Autor: Ralf E. (r_e)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich hatte dir am Montag auch eine Mail geschrieben und noch keine
Antwort erhalten.

cu,
Ralf

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich hätte nun zurückgeschrieben, bei mir war es ein Fehler
meinerseits

Autor: Rene Zimmermann (renezimmermann)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

wäre auch noch gern mit einer 40 x 40 mm Platine dabei. Email habe ich
schon geschrieben. Falls da was untergegangen ist hier noch mal meine:
renezimmermann dot mg at arcor dot de

Gruß Rene

Autor: John-eric K. (mockup)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich wollte mal Fragen, ob du meine E-Mail bekommen hast.
Geantwortet hast du zumindest noch nicht.
Das Datum war der 28.3. gegen 22Uhr.
Ist schon ein bisschen her.

Ansonnsten müsste ich das noch mal rausschicken dann.

Gruß
John-Eric

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen!

auf Grund eines Computerstreiks bin ich erst grade mit dem Nutzen fertig
geworden, aber was lange währt wird entlich gut .. also hoffe ich =)

Ich habe grade alle Teilnehmer der Aprilbestellung angemailt und Ihnen
eine Auflistung ihrer "Claims" geschickt.

Hoffentlich hab ich niemanden vergessen, aber diesmal ist noch Zeit um
ggf. zu reagieren da die Bestellung jetzt sowieso erst am Montag Morgen
raus geht.

Also in diesem Sinne, schönes Wochenende!

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich habe gestern-heute keine E-Mails von Dir bekommen...

Grüße Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

Die Bestellung ist heute raus gegangen und läuft im 7 AT Service.

Wenn Interesse besteht mache ich gerne den nächsten Nutzen auf.

Zielabgabetermin wäre dann der 15.6. - alles Andere wie gehabt.

Nur bin ich ab heute Mittag bis einschlieslich Donnerstag Verurlaubt
und kann erst danach wieder auf Mails und Fragen reagieren.

Autor: Markus B. (rusticus)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich wär gerne wieder dabei!

Autor: Robert B. (robertb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Jakob,

hat das mit der Bestellung geklappt? gibt es diesmal wieder eine kurze
Mail an die Mitbesteller?

Grüße
Robert

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Robert: Deine Bestätigungsmail ist mir leider durchgegangen. Aber deine
Layouts sind entsprechend der Mail, die ich dir vorhin zugschickt habe
auf dem Nutzen berücksichtigt.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

ich bin wieder im Lande und erkläre die nächste Sammelbestellung hiermit
für eröffnet!

"Abgabetermin" ist der 15.6. (gerne auch früher) An sonsten ist alles
wie gehabt.

Nur hab ich für mehr Ordnung in meinem Postfach eine neue Emailadresse
eingerichtet, die bitte auch von Wiederholungstätern benutzt werden
sollte ;-)

Auf ein Neues!

Autor: Christoph B. (birki2k)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
auch wenn ich aktuell bedient bin; wird es das Angebot noch länger/
öfter geben?

Danke,
Christoph

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Grade ist die 2te Sammelbestellung "in Arbeit" und die Sammlung zur
nächsten eröffnet.

Bis jetzt hat alles gut geklappt ... wenn es bei hinreichendem interesse
bleibt, möchte ich auch weiter zu Sammelbestellungen einladen ...
schließelich haben wir alle (mich eingeschlossen) von einer Möglichkeit
auch kleine Projekte günstig umsetzen zu können, oder?

Im Zweifel werde ich die Intervalle halt so anpassen, dass genug
zusammen kommt =)

Autor: Robert B. (robertb)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Kann es sein, dass die Platinen schon fertig sind? Bin momentan noch im
Ausland, aber meine Frau sagte, es wäre wohl ein Umschlag mit platinen
für mich gekommen?

Grüße
Robert

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
öhm nö ... ich hab die Platinen erst am Freitag bekommen und alle per
Mail benachrichtigt =)

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So ... das Verteilen hat begonnen und ich kann mich wieder um die
nächste Runde kümmern =)

Leider ist mir bei der letzten Bestellung wieder ein Layout durch die
Lappen gegangen.

Um ein bisschen mehr Ordnung in meinen Posteingang zu bekommen habe ich
deshalb eine neue Emailadresse eingerichtet.

Bitte schickt mir eure Layouts ab sofort zusammen mit dem ausgefüllten
"Bestellformular" und dem Betreff "Bestellung Juni-Nutzen" an
platinensammler(at)gmail.com

Konkrete Fragen zu euren Layouts könnt ihr mir natürlich auch an diese
Adresse schicken, aber bitte stellt allgemeine Fragen die alle Angehen
nach wie vor einfach hier.

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ach ja ... ich hab das dru-file nochmal aktualisiert, so dass Vias
(Bohrungen unter 0,8mm) vom Stoplack mit abgedeckt werden.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Ach ja ... ich hab das dru-file nochmal aktualisiert, so dass Vias
> (Bohrungen unter 0,8mm) vom Stoplack mit abgedeckt werden.

Ist das eine Bedingung für deinen Produzenten, oder darf man sie
auch offen lassen, wenn man möchte?  (Macht sich meiner Meinung nach
immer ganz praktisch als Mini-Testpunkt, man kann ggf. einen Oszi
oder Logikanalysator dranklemmen, wenn man einen dünnen Draht
anlötet etc. pp.)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ne ... für den Hersteller ist das kein Problem (erfahrungsgemäß sind
offene Vias eh einfacher herzustellen)

Ich komme nur aus der Leistungselektronik und mag es gerne, wenn
Leitungen so viel wie möglich unter Stoplack sind ... von wegen
Isolationsabständen.

Aber dein Argument kann ich auch nachvollziehen.

@all: Wenn jemand offene Vias haben möchte - bitte einfach das DRU-File
anpassen und zusammen mit den Layoutdaten an mich mailen.

Autor: Jörg Hermann (dr_coolgood)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe heute morgen meine Platinen erhalten und bin sehr zufrieden.

Der Kontakt mit Jakob und die Abwicklung waren entspannt und problemlos.

Ich bedanke mich bei Jakob offiziell für seine Idee und Engagement!

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
nur kurz zur Beruhigung für alle Wartenden.

Jörg hatte per Paypal bezahlt. Daher hab ich seine Platinen direkt
weiterschicken können.

Gestern Morgen sind die meisten der überigen Bestellungen in die Post
gegangen und heute Abend schaue ich nochmal welche noch offenen
Überweisungen da sind und dann gehen morgen Früh hoffentlich die letzten
Platinen raus.

Autor: Stefan B. (steckersammler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen waren heute auch im Postkasten, sehen super aus.

Auch von mir Danke für die Abwicklung und die Mühe!

MfG Stefan

Autor: Thomas T. (knibbel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Großes Lob an Jakob! Habe heute auch meine Platinen erhalten und bin
sehr zufrieden!

Vielen Dank für deine Mühe und die unkomplizierte Abwicklung.

Falls du diesen Service beibehältst, nehme ich gerne in ein paar Monaten
wieder teil.

Vielen Dank!

Gruß,
Thomas

Autor: Stephan S. (uxdx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
meine Platine war heute auch da. Super Service.

Danke!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Von mir ebenfalls Lob für Jakobs Arbeit, Platinen waren heute auch
da.  Qualität ist auch OK (etwas mehr Versatz im Lötstopp, als ich
das von Q-Print kenne, aber dafür natürlich echt preiswert).

Auch ich werde mich sicher in Zukunft wieder beteiligen, wenn Jakob
diesen Service weiterhin anbietet.

Ach ja: prima Kommunikation mit Jakob!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die erste Platine ist bestückt und funktioniert. ;-)

Autor: Dirk B. (garag)
Datum:

Bewertung
0 lesenswert
nicht lesenswert

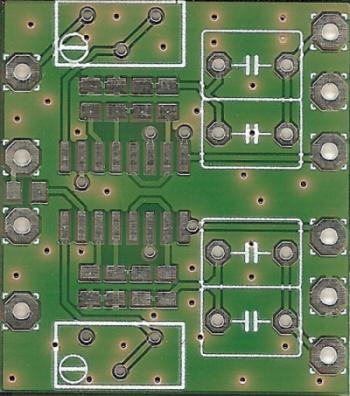

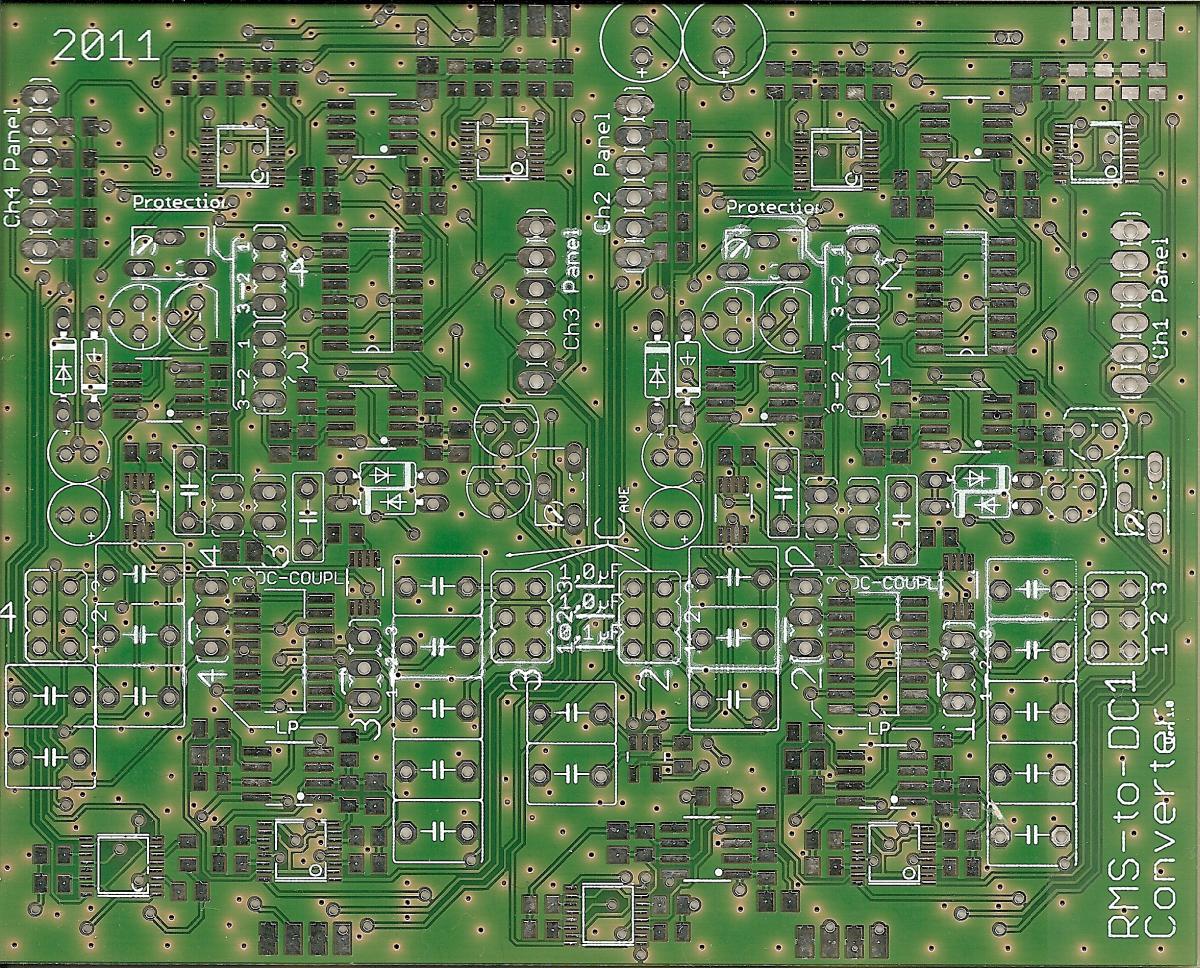

Meine Platinen sind auch gestern angekommen. Sehen gut aus, jetzt wird
sich zeigen müssen ob ich die Platine den richtig geroutet habe.

Vielen Dank und liebe Grüße
Garag

Autor: Christoph B. (birki2k)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind gestern auch gekommen, vielen Dank noch mal für die
super Abwicklung!

Die Qualität ist wirklich gut, lediglich der Bestückungsdruck war bei
einer Platine teilweise ein bisschen "verlaufen". Aber bei dem Preis
stört das dann auch nicht ;-)

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind auch (schon ein paar Tage) da, die ersten sind nun
bestückt und funktionieren!

Jakob, vielen Dank!

Autor: Arno H. (arno_h)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine sind auch gestern eingetroffen, außer selbst eingebauten sind mir
noch keine Fehler aufgefallen.

Arno

Autor: Sam .. (sam1994)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wann endet die nächste Runde?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

zum einen fehlt noch gut was bis zum Nutzen und zum anderen liege ich
mit meinem aktuellen Layout noch ein bisschen zurück.

daher verschiebe ich den Abgabetermin um zwei Wochen auf den 30.6.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hätte noch wer interesse auch an Pastenmasken?

Die Idee ist, jede Schablone A4 groß zu machen (auch wenn die Platinen
kleiner sind) Ich denke so ab 3 oder 4 verschiedenen könnte man
evtl Preislich unter 50€ kommen.

ich alleine komme da aber nicht auf die Stückzahl um da sinnvoll aktiv
werden zu können.

Autor: Robert (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
30.6. ist heute! Ich hätte was fertig...

Grüße
Robert

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ja dann her damit =)

schick mir deine Daten an platinensammler(at)gmail.com und denk bitte an
das "Bestellformular" (hab ich weiter oben gepostet.

Gruß

Jakob

Ach ja, wenn du auch überproduzierte PLatinen haben möchtest, trag an
der Stelle "Überproduktion" bitte ein wie viele du maximal abnehmen
willst (bis zu 3 mal mehr als eigentlich bestellt wurden hatte ich
schon, aber beim letzten mal gabs "nur" für jede bestellte eine
überproduzierte Platine)

Wenn du keine Überproduktion abnehmen willst, trag da einfach ne 0 ein.

Autor: Mathias O. (m-obi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

weißt du schon wann du die nächste Runde machst?
Ich bin mit meinem Layout noch nicht fertig, dass dauert noch 1-2
Wochen.


Gruß Mathias

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

hast du mich nicht vergessen? Oder soll ich die Daten nochmals
zuschicken?

Grüße Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Matthias: Die Nächste Runde wird wohl leider erst im Oktober wieder
sein, da ich diesen Sommer zu sehr mit anderen Sachen beschäftigt bin.

@Alexandre: schick mir dein Layout einfach nochmal (nur zur Sicherheit)
aber bitte an platinensammler(at)gmail.com thx

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

ich hab grade den Juni-Nutzen fertig zusammengestellt und alle
Beteiligten angemailt.

Wenn irgendwer vergessen wurde ...  bitte melden =)

Autor: Sam .. (sam1994)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hab keine Mail bekommen. Ich schick es dir nochmal.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ... die Bestellung ist raus!

Ab jetzt wie gehabt ... Ende nächster Woche sollten die Platinen bei mir
sein. Dann bekommen alle Ihre Rechnungen und nach Zahlungseingang ihre
Platinen.

Also sollten alle Ihre Platinen im Laufe der Übernächsten Woche (KW 29,
18. - 23.7.) haben.

Ich hatte zwar gesagt, dass ich erst im Oktober wieder ne neue Runde
aufmache, aber da der ein oder andere diesmal nicht ganz fertig geworden
ist mache ich noch eine August-Runde auf.

Neuer Abgabetermin ist der 12te August (Diesmal wirklich :-D )

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,
kannst du bitte bei den Neustarts mit erwähnen, in welchem Format du die
Daten gern hättest.

LG
Martin

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
klar, aber da hat sich nichts geändert. Bis jetzt "unterstütze" ich

- extended Gerber- / Excellon-files (bitte die Formatierung mit angeben)
- eagle brd-files

Das hat bis jetzt gereicht, aber ich will hier niemanden nur seiner
Entwicklungsumgebung wegen ausschließen ... Wer also mit KiCAD, Target,
S-Print oder sonst einem Tool arbeitet bitte melden. ICh will gerne
versuchen mein "Angebotsspektrum" zu erweitern.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jacob,
wenn du sagst:"aber ich will hier niemanden nur seiner
Entwicklungsumgebung wegen ausschließen"

gibt mir das ja durchaus Hoffnung mal irgendwann etwas bei dir
einzureichen , welches ich in Multisim gemacht habe. Das gefällt mir
vom Handling noch am besten.

Aber keine Sorge...  das zieht sich wieder hin... und es kommt nicht
plötzlich auf dich zu.

Gruss Klaus de Lisson

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
DIE PLATINEN SIND DA !!!

Morgen zusammen,

ich hab gestern die Platinen aus der Junibestellung bekommen und auch
schon alle Teilnehmer benachrichtigt.

An dieser Stelle auch noch mal die Erinnerung an den nächsten
Annahmetermin. Die aktuelle Sammelbestellung läuft noch bis zum 12ten
August!

In diesem Sinne, frohes Basteln =)

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
So die ersten Platinen sind auf dem Weg zu Ihren "Schöpfern" =)

Mir ist aufgefallen, dass der Abstand zwischen Kupfer und
Leiterplattenrand mit 150µ sehr klein ist.

Bei einigen Platinen wird da das Kupfer angefräst.

Daher habe ich das DRU-File angepasst und den Abstand auf 500µ gesetzt.
Also bitte benutzt ab sofort das neue DRU-File

THX

Autor: Jörg Hermann (dr_coolgood)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich war auch bei dieser Runde bei Jakob dabei, und sie lief ebenso
sauber und entspannt durch wie die erste.

Erneut ein großes Lob und Danke! an Jakob, daß er uns diesen tollen
Service zur Verfügung stellt.

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Am WE habe ich auch meinen Adapter bekommen. Vielen Dank an Jakob!
THUMBSUP

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Hermann schrieb:

> Erneut ein großes Lob und Danke! an Jakob, daß er uns diesen tollen
> Service zur Verfügung stellt.

Ich schließe mich dem an.

Autor: interessierter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
gibts wieder ein paar fotos/scans?

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wofür? :) Das ist ja die Industrie-Qualität...

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Daher habe ich das DRU-File angepasst und den Abstand auf 500µ gesetzt.
> Also bitte benutzt ab sofort das *neue DRU-File*

Ist es Absicht, dass bei Pads ein Restring von 0.15mm erlaubt ist, bei
Vias aber 0.2mm gefordert ist?

Und wie haltet es ihr mit den "Same Signal" Clearances? Ich stelle die
normalerweise auf 0...  :)


Viele Grüße,
        Simon

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
interessierter schrieb:
> gibts wieder ein paar fotos/scans?

ich sehe mal zu, dass ich am Wochenende noch ein paar Platinchen
einscanne und hochlade ... wobei Alexandre recht hat ... das sind keine
Bastelplatinen sondern kommen aus industrieller Fertigung.

@Simon: der Einwand mit dem Restring war gut, das hatte ich übersehen.
hier also das korregierte DRU-File

Bzgl. der "Same Signal Clearances" bin ich nicht sicher, was du meinst.
Wenn es dir um die in Classes eingestellten Isolationsabstände zwischen
Netzen geht, ist mir das relativ egal was du da einstellst ... nur muss
Kupfer zu Kupfer mindestens 150µ Abstand haben.

Soweit ich weis übersteuern die Classes aber nicht den die
DRU-Einstellungen ... also sollte das schon passen.

Autor: Simon Budig (nomis)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Bzgl. der "Same Signal Clearances" bin ich nicht sicher, was du meinst.

Das "Clearance"-Tab im DRC-Dialog unterscheidet zwischen "Different
Signals" und "Same Signals" (Nicht sicher wie das im Deutschen übersetzt
ist). Ich stelle da gerne die "Same Signals"-Abstände auf 0, so dass ich
z.B. ein Via sehr dicht an ein SMD-Pad setzen kann wenn es irgendwo eng
zugeht.

Viele Grüße,
        Simon

Autor: Daniel W. (daniw)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

Verschickst Du die Platinen auch ausserhalb Deutschlands?

Viele Grüsse

Daniel

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Daniel,

ich hab auch schon Platinen nach Frankreich und Österreich geschickt.
Das machte den Versand ein bisschen teurer und ich mache das nur gegen
Vorkasse, aber sonst ist das kein Problem.

Gruß

Jakob

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Simon Budig schrieb:
> Ich stelle da gerne die "Same Signals"-Abstände auf 0, so dass ich
> z.B. ein Via sehr dicht an ein SMD-Pad setzen kann wenn es irgendwo eng
> zugeht.

Hi Simon,

ich denke es spricht nichts dagegen die Same-Signals-Abstände
auszuschalen ... wenn da was im Kupfer "Verschwimmt" ist das ja egal.

Ich frage da mal nach, ob das ein Problem für den Hersteller ist ...
sonst passe ich das DRU-File gerne nochmal an =)

Gruß

Jakob

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

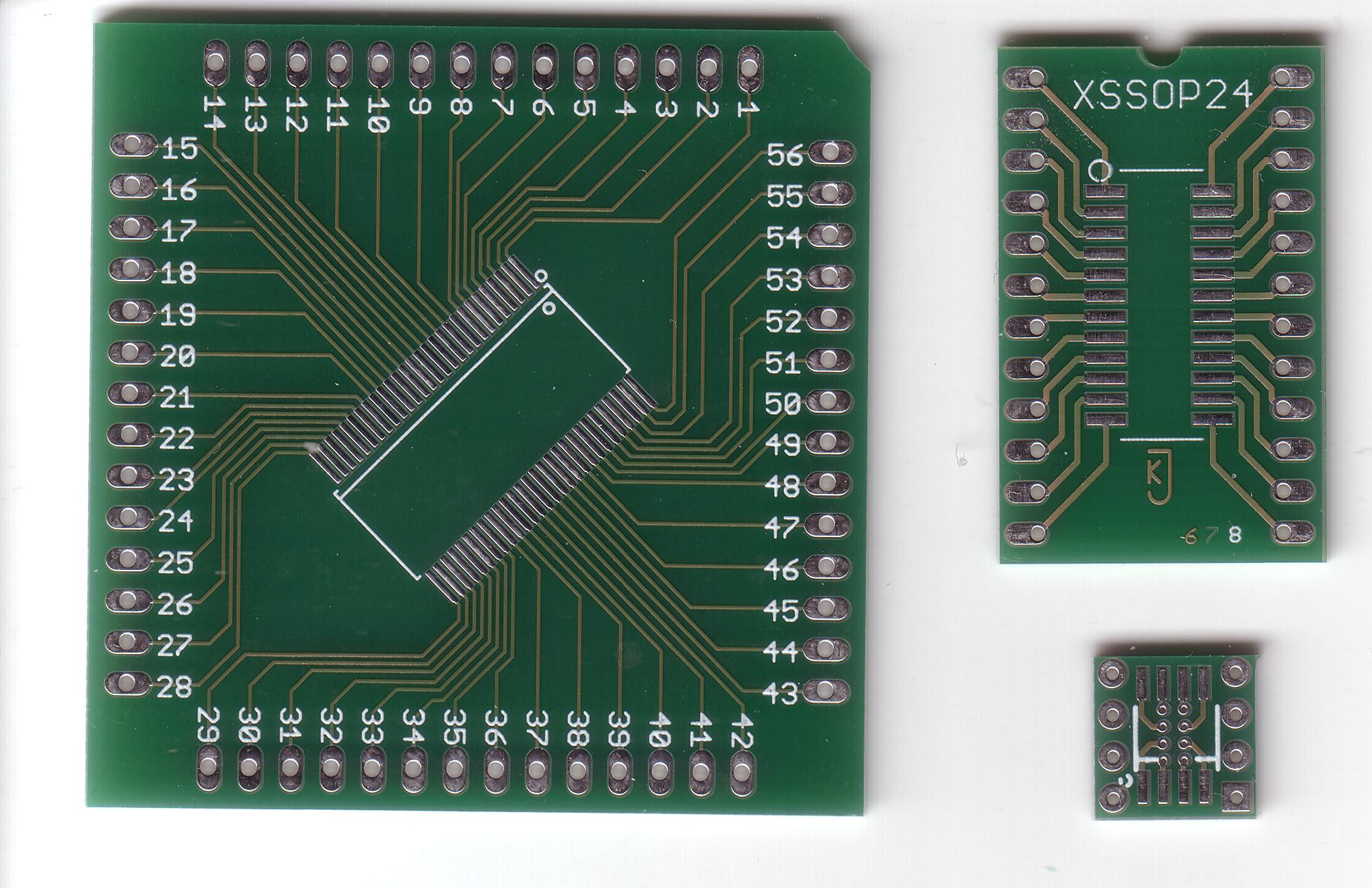

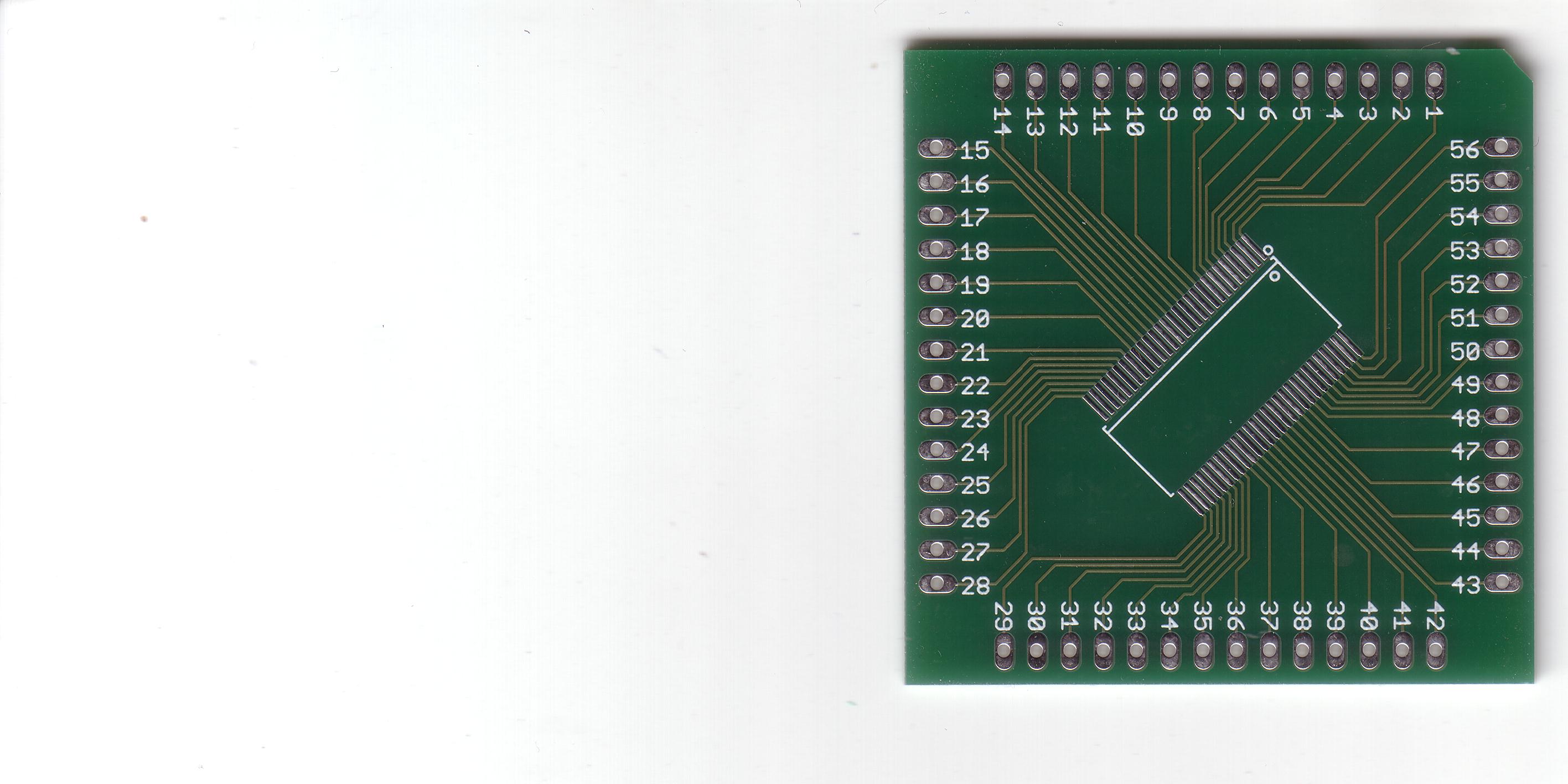

So ... hier noch ein paar Scans aus den letzten Bestellungen ...

der Xssop24 war bei der letzen Bestellung dabei ... auch wenn ich mich
beim Footprint vertan und leider nur nen SOP gebastelt hab, aber da kann
der Hersteller ja nix für ;-)

Autor: ... (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Der Pin27 bei der Adapterplatine gefällt mir aber gar nicht.

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Oh ... das ist nicht auf der Platine sondern eine Fluse unter dem
Scannerglas.

Ich hab die Platine nochmal leicht versetzt eingescannt ... ich hoffe
jetzt kann man das besser sehen.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
.. und für die Ungläubigen kann ich als Besteller und Verwender
der ssop56 Adapter für
Cyrix CY7C68013A, CY7C68014A, CY7C68015A, CY7C68016A
bestätigen, dass die Teile eins A sind.
Jakob Kleinen hat sogar die Eigenart von Cyrix erkannt und den
Standardpitch für SSOP von 0,65mm auf den Cyrixpitch von 0,64mm
korrigiert.

In dieser Hinsicht gibt es wirklich nix zu meckern.

Zudem ist die Qualität der Platinen einfach hervorragend.
Die Lötstopmaske macht es dann wirklich leicht auch sehr feine
Bauteile sicher einzulöten.

Gruss Klaus

Autor: Zypresse (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
du meinst sicher cypress

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Yes,
das meinte ich.
Danke für die Korrektur.

Klaus

Autor: Johannes G. (joe19)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

erstmal: Das ist echt ein super Service!
Ich müsste auch einige Platinen fertigen lassen, jedoch muss ich erstmal
schauen ob mein "Prototyp" läuft, daher dauert es noch etwas bis das
Layout fertig ist... Im September/Oktober wird es doch auch sicher
wieder so eine Aktion geben oder?

Viele Grüße

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Johannes,

da kann ich dich beruhigen. Ende Oktober wirds auch wieder eine
Bestellung geben.

Gruß

Jakob

Autor: Johannes G. (joe19)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ok, das ist gut :)
Eine Frage hab ich noch: Wie klein können die Vias sein? Also
Bohrdurchmesser und Kupferring außenrum?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mininmaler Bohrungsdurchmesser 0,3mm Restring theoretisch 150µ, aber ich
würde auf 200µ gehen.

Autor: Johannes G. (joe19)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok danke :)

Zum Bestückungsdruck oben: Welche Layer sind das in Eagle? Weißt zu das
zufällig? tNames und tValues?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Also ich nehme immer tNames und tPlace mit in den Bestückungsdruck.
tValues geht auch, aber meiner Meinung nach gehören Bauteilwerte nicht
mit auf die Platine (schließlich kommt es ja dann doch mal vor, dass man
sich bei dem ein oder anderem Wert vertan hat g)

Aber das ist im Grunde deine Sache ... wenn du Values mit drin haben
möchtest, must du mir das nur bitte sagen. Dann muss ich den CAM-Job für
dich anpassen.

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
habe eine Platine ca. 40x40mm. 2-Seitig.
Wann würde die nächste Bestellung rausgehen?
Möchte meine Platine auch auf dem Nutzen haben.
Danke für den SUPER Angebot!
Gruss Alex

Autor: John-eric K. (mockup)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> DIE PLATINEN SIND DA !!!
>
> Morgen zusammen,
>
> ich hab gestern die Platinen aus der Junibestellung bekommen und auch
> schon alle Teilnehmer benachrichtigt.
>
> An dieser Stelle auch noch mal die Erinnerung an den nächsten
> Annahmetermin. Die aktuelle Sammelbestellung läuft noch bis zum *12ten*
> August!
>
> In diesem Sinne, frohes Basteln =)

Ich habe dir auch gerade noch etwas geschickt.

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jakob
Wie ist die e-mail adresse?
Habe gerade gelesen, dass die Bestellung bis zum 12.08 geht.
BITTE, nimm mein layout auch noch mit drauf.
Danke
Gruss Alex

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
platinensammler -at- googlemail.com

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ruhig bleiben Leute ;-) ... Annahmeschluss ist Freitag- (also heute)
Abend, aber noch ist die Sammlung nicht geschlossen und Platz ist auch
noch auf dem Nutzen =)

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, habe meine Platine abgeschickt.
Wann kann man die Platine erwarten?
Danke
Gruss Alex

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex schrieb:
> Wann kann man die Platine erwarten?

Sei mal nicht so ungeduldig. ;-)  Wenn du dir den Thread im Ganzen
durchgelesen hättest, dann hättest du nicht nur die Mailadresse und
das Bestellformular gefunden (da wird bspw. auch gefragt, ob du eine
mögliche Überlieferung zum halben Preis haben möchtest), sondern auch
festgestellt, dass der Ablauf immer ungefähr so ist:

. Bestellungen laufen bei Jakob bis zum Annahmeschluss ein
. er sortiert das alles in einen Nutzen, typisch während eines
  Wochenendes
. danach wird der Auftrag ausgelöst, braucht ungefähr zwei Wochen
  zur Bearbeitung
. Jakob bekommt die Platinen, jetzt weiß er auch, wie viel
  Überlieferung dabei ist, er schreibt die Rechnung für jeden
. du bezahlst, und nach Geldeingang schickt er dir deinen Teil zu

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
was passiert mit überlieferungendie keiner will? mülltonne?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jepp, die Sammle ich und geb sie beim Recyclinghof ab ... sind ja auch
Rohstoffe die nicht einfach so in die Tonne gehören.

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Mein Layout ist nun auch raus. Bitte entschuldige, dass du drei Mails
bekommen hast. Die letzte ist nur relevant!

LG
Martin

Autor: wurstl (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kannst du mal ein Bild von so einem Haufen fertiger Platinen machen:D?
Nur um mal die Ausmaße zu sehen^^

Autor: Thomas T. (knibbel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich habe mein Layout auch gerade an dich geschickt ...

Gruß,
Thomas

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So es ist mal wieder so weit =)

ich hab den Nutzen fertig und grade alle Teilnehmer angemailt.

Wenn jemand trotz Bestellung noch keine Mail bekommen hat ... bitte
melden!

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@bidoba: Hi Mathias, schau mal bitte in deinen Spam-Filter ... ich hab
dich nämlich eigentlich angemailt.

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe auch keine e-mail bekommen.
Gruss Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Alex,

ich hab bei meinen Mails nur eine Voranfrage von einem Alex gefunde,
aber da sind keine Daten zu gekommen und ich bin nicht sicher ob du das
warst.

Müssen wir aber auch nicht hier zu Ende kläre, aber schick mir bitte mal
wann du mir die Daten geschickt hast. Vielleicht ist da was im
Spamfilter gelandet oder so.

Gruß

Jakob

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi.
am 12 august 2011, 16:40
Hast du gefunden?
Gruss Alex

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ach, sorry, stimmt nicht.
muss bis 16 Uhr gewesen sein, genau weiss ich nicht mehr. Habe von der
Arbeit aus geschickt.
Datum stimmt aber auf alle Fälle.
Gruss Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Alex,

ich hab deine Mail tatsächlich in meinem Spamfilter gefunden. Ich hab
leider oder für dich zum Glück heute den Datensatz mit ein paar
Korrekturwünschen zurückbekommen.

Also kommt dein Layout jetzt noch mit drauf.

Bedeutet halt leider nur für alle, dass dich das Ganze jetzt um ein oder
zwei Tage verzögert.

Sorry

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke!
Freut mich sehr, dass es noch was wird :)
Gruss Alex

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!
Und, wie sieht es aus?
Gruss Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

eigentlich sollte ich die Platinen heute Abend haben. Also gibts
irgendwann am späteren Abend bzw heute Nacht für jeden seine Rechnung
und dann kann das Verteilen los gehen.

Bis nachher also

Jakob

Autor: ich (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Denkst du an das Foto vom Platinenhaufen:)?

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und, angekommen?
Gruss Alex S.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Naja ... so halb ...

die Platinen sind wohl bei meinem Nachbarn und den hab ich noch nicht
erwischen können =(

Ich meld mich wieder sobald ich die Platinen hab.

Autor: Der liebe Nachbar (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich habe die Platinen auch nicht! ;-)

Der liebe Nachbar

P.S.: Herr Kleinen, bitte lassen Sie nicht immer Ihre Schuhe draußen
stehen und schließen Sie die Haustür nach 22 Uhr ab! Der Hausflur müsste
auch mal gewischt werden! Danke!

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ROFL, YMMD, sehr schön!

Vielleicht sollte der Jakob sich doch mal mit dem Nachbarn
aussprechen...

(Ich bin jedenfalls schon sehr neugierig ob und wie die Überproduktion
diesmal ausgefallen ist.)

Jörg

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
seit doch nicht immer so nervös!
Jacob wird es schon richten... er tat es bisher immer perfekt

Gruss Klaus de Lisson

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Immer mit der Ruhe ... ich hab grade die Platinen bekommen (war auch bei
mir ne recht volle Woche)

Morgen gibts die Rechnungen und alles wird gut =)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ... Die Leiferung ist aufgedröselt und die Rechnungen raus.

Also alles wie Immer ... wer noch keine Mail von mir hat ... bitte
melden!

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind heute angekommen. "Wie immer" sehr gute Qualität,
vielen Dank!

Jörg

Autor: Thomas T. (knibbel)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

meine Platinen sind heute auch angekommen.

Alles in Ordnung soweit.

Der Bestückungsdruck ist zwar ganz leicht verrutscht, aber damit kann
ich auf jeden Fall leben. Und ich habe auf einem Pad einen Punkt aus
weißer Bestückungsfarbe. Das macht aber nicht, da großes Pad und kleiner
Punkt => abgekratzt und gut ...

Bin auf jeden Fall sehr zufrieden und werde das Angebot ggf. gerne
wieder nutzen.

Danke,
Thomas

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind gestern ebenfalls bei mir angekommen. Danke Jakob!

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Und wann ist die nächste Bestelung? :) Ende Oktober?

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine sind auch angekommen.  Die Fehler darauf waren ausschließlich
meine eigenen. ;-)  (Wenn man eine LED verbauen will, die durchs
Platinenmaterial durchscheinen soll, dann sollte man den Lötstopplack
wohl auf beiden Seiten freistellen, nicht nur auf einer ...)

Danke, Jakob!

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beim Blick auf die Platinen fiel mir noch auf, das die anscheinend sogar
einen E-Check abbekommen haben? Auf den SMD-Pads kann ich die Abdrücke
der Prüfnadeln noch erkennen.

Hat der Jakob in seinem Angebot einen elektronischen Test erwähnt?

Noch mehr Lob, tolle Sache,
Jörg

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg H. schrieb:

> Hat der Jakob in seinem Angebot einen elektronischen Test erwähnt?

Nö, die vorhergehenden hatten das auch noch nicht.

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Doch, es war mal die Rede darüber
Beitrag "Re: Platinen für 25ct / cm²"

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

nur der Vollständigkeit halber ... die Bestellungen sind immer mit
E-Test.

Daher kann es auch vorkommen, dass man Nacharbeiten in Form von
Fräsungen auf den Platinen sieht. (wenn ungewollte Kurzschlüsse entfernt
werden)

Und ja ... die nächste Bestellung ist noch ein bisschen hin, aber ich
komme leider nicht eher dazu.

Ab Mitte Oktober nehme ich wieder Layouts an und am 28.10. ist
Annahmeschluss für die Oktoberbestellung.

Bis dahin dann

Jakob

Autor: Michael Fluhr (fury)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind auch angekommen.
Danke an Jakob

Autor: Gerald *. (pyromane)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Platinen sind angekommen und 1A Qualität.

Vielen Dank!

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

die letzten Platinen sind auf dem Weg zu ihren "Schöpfern".

An dieser Stelle nochmal der Hinweis:

Es wird Ende Oktober (28.10.2011) wieder eine Sammelbestellung zu
bekannten Konditionen geben, ABER ich kann mich erst kurz vor Fristende
(ab dem 19.10.2011) um eure Anfragen kümmern.

Also bitte nicht wundern, wenn ich mich zwischendurch nicht sofort auf
eure Anfragen zurück melde.

Bis im Oktober dann

Jakob

Autor: Om Pf (ompf)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:

> @Simon: der Einwand mit dem Restring war gut, das hatte ich übersehen.
> hier also das korregierte DRU-File
>
> Bzgl. der "Same Signal Clearances" bin ich nicht sicher, was du meinst.
> Wenn es dir um die in Classes eingestellten Isolationsabstände zwischen
> Netzen geht, ist mir das relativ egal was du da einstellst ... nur muss
> Kupfer zu Kupfer mindestens 150µ Abstand haben.


Bei Eagle stecken die Design Rules im DRU-File.

Wer statt Gerberdaten Eaglefiles einliefert, der muss sich darauf
verlassen, dass der Leiterplattenhersteller (oder Nutzenbauer) die
Platine nicht nochmal abspeichert, nachdem er sie mit seinem
hausinternen DRU geprüft hat. Sonst werden die Design Rules aller
Leiterplatten an ebendiese angepasst!

Beispiel: Bastler will von Hand löten, stellt im DRU den Restring auf
0,6mm. Ist zulässig, da >0,2mm Minimum. Leiterplattenhersteller bekommt
Platine, lässt DRC drüberlaufen, Peng -- alle Restringe sind wieder auf
0,2mm! Das gleiche gilt für die Isolationsabstände von Polygonen.

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, Jakob
Die Platinen sehen echt top aus!
Brauche bald wieder neue.
Ende Oktober ist noch aktuell?
Gruss Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen!

ich bin doch nen Tag eher wieder am Rechner. Also erkläre ich die Spiele
hiermit für eröffnet =) (Annahmeschluss bleibt der 28.10.2011)

Aber die Anregung mit den DRU-Files erinnert mich an eine Ergänzung zum
Stellablauf, die ab sofort gilt.

BITTE SCHICKT FÜR EURE BESTELLUNG AUCH EURE DRU-FILES MIT.

Also in Zukunft bitte

1. Bestellformular
2. *.sch-File
3. *.dru-File

(Bitte nennt das dru-File genau wie das Layout, dann kann ich das
einfacher zuordnen. Das gilt besonders wenn ihr mehrere Layouts mit
verschieden Designvorgaben habt)

Also auf ein Neues =)

Autor: Board_statt_Schematic (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> 2. *.sch-File

.brd

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

auch ich werde sicher wieder dabei sein. Eine Anregung hätte ich
allerdings auch noch. Ich finde es jedesmal recht anstengend in dem doch
schon recht großem thread nach den passendenden Beiträgen zu suchen. Was
hällst du davon einen Artikel zu erstellen, wo alle Wünsche deinerseits
stehen und der nächste Abgabetermin. Ich persönlich werde wieder
Gerberdaten schicken und du hattest dann wünsche bei der Namensgebung.
Könntest du diese hier bitte noch einmal posten bzw. dann auch in den
Artikel schreiben. Vielen Dank schon mal für deine Bemühungen und diesen
super Service!!!

LG
Martin

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin G. schrieb:

> Ich persönlich werde wieder
> Gerberdaten schicken und du hattest dann wünsche bei der Namensgebung.
> Könntest du diese hier bitte noch einmal posten bzw. dann auch in den
> Artikel schreiben.

Beitrag "Re: Platinen für 25ct / cm²"

Hatte ich mir dann gleich als Gerber-Batch zusammengestellt, ich muss
also nur noch auf "Jakob Kleinen" drücken, und er bekommt den layer
stack mit den gewünschten Namen. ;-)

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jörg Wunsch schrieb:
> Hatte ich mir dann gleich als Gerber-Batch zusammengestellt, ich muss
> also nur noch auf "Jakob Kleinen" drücken, und er bekommt den layer
> stack mit den gewünschten Namen. ;-)

Hallo Jörg,

ich arbeite mit Altium und bin dort immer noch lernender, das wird sich
glaub ich auch nie ändern bei so einem komplexen Programm. Gibt es eine
derartige Altiumfunktion? Hab vor einiger Zeit schon einmla gesucht,
aber nichts gefunden.

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Martin G. schrieb:

> ich arbeite mit Altium und bin dort immer noch lernender, das wird sich
> glaub ich auch nie ändern bei so einem komplexen Programm. Gibt es eine
> derartige Altiumfunktion?

Ich benutze BAE, aber ich bin mir völlig sicher, dass Altium eine
derartige Funktion hat.

Habe mal einen Kollegen gefragt, der mit Altium arbeitet, das Stichwort
lautet "Output Job File".  Sein Hinweis ist das Altium-Wiki:

http://wiki.altium.com/display/ADOH/Fabrication+Outputs

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

ich muss mich mal schlau machen, ob ich für meine Sammelbestellungen
einen Artikel anlegen darf.

Aber wenn das nicht geht, dann bastel ich halt ne passende Website
zusammen =)

fürs erste hier nochmal meine Wünsche bzgl. Gerberdaten:

Bitte verwendet die folgenden Dateiendungen für die jeweiligen lagen:

Kontur                            - *.l00
Stoplack Lötseite (Unten)         - *.l02
Kupfer Lötseite                   - *.l03
Kupfer Bestückungsseite (Oben)    - *.l06
Stoplack Bestückungsseite         - *.l07
Bestückungsdruck Bestückungsseite - *.l08

durchkontaktierte Bohrungen       - *.dk
nicht durchkontaktierte Bohrungen - *.ndk

Also sollte da sowas hier bei raus kommen:

Layoutname.l00
Layoutname.l02
Layoutname.l03
Layoutname.l06
Layoutname.l07
Layoutname.l08
Layoutname.dk
Layoutname.ndk

Und gebt bitte die Formatierung (Metrisch/Empirial, Anzahl Vor- und
Nachkommastellen, Alignmend usw.)

Danke

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> ich muss mich mal schlau machen, ob ich für meine Sammelbestellungen
> einen Artikel anlegen darf.

Frag doch Andreas mal direkt.  Ich denke, der Nutzen für die Community
ist groß genug, um es trotz der Kommerzialität zu rechtfertigen, aber
das sollte Andreas selbst absegnen.

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jakob
Gilt das für Eagle?
Wie kann ich die Layer umbenennen?
Habe ja sonst nur *.BRD-Datei geschickt.
Gruss Alex

Autor: Hans (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Alex S. schrieb:
> Wie kann ich die Layer umbenennen?

Musste den CAM-Prozessor bemühen und dir Gerber-Daten ausgeben lassen.

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Alex S
Du kannst ohne Weiteres die BRD Datei an Jakob zuschicken
Die o.g. Liste stand für die Leute, die GERBER Dateien zuschicken wollen
(z.B. weil die andere als Eagle Programme benutzen)

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke,
aber er möchte ja zur .brd datei noch eine .dru datei.
Habe natürlich schon gegoogelt, nur keine Anleitung gefunden, wie ich
die DRU Datei erstellen soll. Die muss ja auch stimmen, nehmen ich an?!
;)
@Jakob. oder reicht dir doch eine .brd-Datei?
Gruss Alex

Autor: M. B. (Firma: TH Nürnberg) (ohmen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die .dru sind Deine Designrules... die, die Du zum DRC verwendest!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
M. B. schrieb:
> Die .dru sind Deine Designrules... die, die Du zum DRC verwendest!

Und hier:

Beitrag "Re: Platinen für 25ct / cm²"

hat er seine empfohlenen DRC-Regeln gepostet.

Autor: (unknown) (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Alex,

das dru-file ist im einfachsten Fall genau die Datei die du dir hier aus
dem Thread runtergeladen hast (2layer_20110804.dru), um dein Layout zu
kontrollieren.

Wenn du damit gearbeitest hast, hab ich die ja eigentlich schon. Ich
hätte die nur gerne zu jedem Layout mitgeschickt, da ich sonst immer
Watson spielen darf und alle Mails und Anhänge durchsuchen muss um
sicher zu sein, dass es keine besonderen Anforderungen gibt, wenn kein
DRU dabei ist.

Danke

Jakob

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, Jakob.
Schicke dir heute Meine Layouts.
Meine Adresse ist ale.....@list.ru
kannst du, bitte bescheid sagen, wenn du alles bekommen hast?
Letztes mal war die e-mail im SPAM, desswegen bin ich jetzt etwas
vorsichtiger :)
Gruss Alex

Autor: Raz N. (dj_beat)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, die Mail ist unterwegs.
Gruss Alex S.

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Tja Alex... So landen unsere Emails im SPAM nur weil die .ru am Ende
haben :)
Grüße Alexandre

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das mit der Vorverurteilung durch den Spamfilter tut mir leid, aber
diesmal sind die Daten im ersten Anlauf durchgekommen :-)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Morgen zusammen,

nur kurze Erinnerung ... noch nicht abgegebene Layouts bitte bis
irgendwann heute Nacht einreichen. Sonst wird mein Wochenende so
stressig =)

Danke

Jakob

Autor: M. B. (Firma: TH Nürnberg) (ohmen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wieso, das Wochenende ist doch ein Laaaaanges und eine Stunde gibt es
noch obendrauf.. ;-))

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Das mit der Stunde stimmt schon, aber wenns geht würde ich den Montag
schon als ersten Fertigungstag mitnehmen ... und da ich auch noch was
anderes mit einem langen Wochenende vor hab, als am Rechner
Vielfachnutzen zu bauen ... ;-)

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> und da ich auch noch was
> anderes mit einem langen Wochenende vor hab, als am Rechner
> Vielfachnutzen zu bauen ... ;-)

Da ich mein Layout nun doch nicht mehr fertig bekomme, werd ich damit
mal einen Beitrag leisten, dass du eher zu deinem verdienten WE kommst.
;) Ich find das klasse, dass du diesen Service anbietest. Ich bin bei
den nächsten Malen sicher wieder dabei, hab aber momentan selber wenig
Zeit für die privaten Entwicklungen.

LG und ein schönes WE
Martin

Autor: M. B. (Firma: TH Nürnberg) (ohmen)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> ... aber wenns geht würde ich den Montag
> schon als ersten Fertigungstag mitnehmen ...

Schau mal nach, ob Dein Fertiger da nicht wie alle anderen das als
Brückentag laufen hat, dann kannst Dir den Stress etwas besser
einteilen...

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
M. B. schrieb:
> Schau mal nach, ob Dein Fertiger da nicht wie alle anderen das als
> Brückentag laufen hat, dann kannst Dir den Stress etwas besser
> einteilen...

Denkst du wirklich, sein Fertiger würde sich nach teutonischen
Feiertagen richten? ;-)  Ich würde denjenigen einige 1000 km östlich
vermuten ...

"alle anderen" ist ja selbst für deutsche Landen übertrieben.  Die
Stadtstaaten haben meiner Erinnerung nach gar keinen Feiertag, und
in Neufünfland ist der Montag der Feiertag (und kein Brückentag).
(Das ist der Tag, da Luther seine Zettel an die Kirchentür genagelt
hatte ...)

Autor: Jörn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,
auch ich hätte wohl Interesse beim nächsten mal mitzubestellen. Mal
gucken ob ich das Layout bis dahin fertig bekomme...

@Jakob Kleinen
Aus reiner Neugier.... Mit welcher Software "baust" du so ein
Mehrfachnutzen zusammen?

Gruß Jörn

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ... der Nutzen liegt zum Versand bereit und ich hab grade alle
Teilnehmer angemailt.

Wenn jemand keine Mail bekommen hat, aber der Meinung ist er hätte Daten
eingereicht ... bitte melden. Die Bestellung geht sowieso erst Mittwoch
raus.

Ab jetzt also business as usual =)

Ach ja ... ich würde für dieses Jahr noch eine Runde aufmachen. Wenn die
bis vor Weihnachten (also für die Ferienbastellei) da sein soll müßte
ich den Annahmeschluss auf Ende November legen.

Gibt es da schon jetzt absehbar Interesse?

Autor: Ralf E. (r_e)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

Jakob Kleinen schrieb:
> Gibt es da schon jetzt absehbar Interesse?

Ich melde schon mal Interesse an, habs dieses mal nicht mehr geschafft.

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
+1

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
+1

Autor: Jörg Hermann (dr_coolgood)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
+1, mindestens 1/2 Euro-Format

Autor: Martin G. (magoe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich hoffe es bis zum nächsten Mal fertig zu bekommen und dann bin ich
auch wieder dabei.

Autor: Mike123 (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich bin bei der nächsten Bestellung auch wieder dabei. Hatte bei der
aktuellen Bestellung leider nicht geklappt.

Schöne Zeit!

Michel

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok ihr habt es so gewollt ;-)

Dann habt eure Layouts bitte bis zum 25.11. fertig und bei mir.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

ich hab da eine Anfrage mit Proteldaten bekommen. Gibts hier jemanden,
der mir da Gerberfiles exportieren kann?

Gruß

Jakob

Autor: Dennis Keipp (dkeipp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob!

Für die nächste Runde hab ich mindestens eine Eurokarte. Falls ich
Zeitlich hinkomme mehr.
Daten bekommst du als Eagle .brd
Aus einer vergangenen Bestellung (Februar 2011)habe ich noch ein DRU
File welches du mir zugesand hast, ist das noch gültig, oder soll ich
das verwendete mitsenden? Oder wäre dir gar Gerber lieber?

Gruß
Dennis

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Dennis,

brd-file ist schon ok und nimm einfach das 2layer_20110804.dru hier aus
dem Forum.

Danke

Jakob

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, Jakob.
Hast du die Platinen schon?
Gruss Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Alex,

leider waren die Platinen zum Wochenende noch nicht da. Sollen aber
heute kommen =)

Ich melde mich wieder, wenn ich die guten Stücke habe.

Gruß

Jakob

Autor: Alex (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bin dann bei der nächsten Bestellung wieder dabei :)
Gruss Alex

Autor: Eddy Current (chrisi)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Jakob,

die Platinen sind angekommen, als prima und danke :-)

Autor: Alex S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi, Jakob!
Ich bin auch super zufrieden!
Kann das sein, dass du die abgeschickt hast, bevor du das Geld bekommen
hast? ;)
Gruss Alex

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Alex,

bei den "Wiederholungstätern" hab ich die Platinen auf den Weg
geschickt, nachdem ich die Info hatte, dass die Rechnung i.O. und
angewiesen ist.

Aber freut mich, wenn du wieder zufrieden bist.

Autor: Jörg H. (idc-dragon)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine sind auch da, alles prima, danke!

Mal sehen, ob ich rechtzeitig bis zur nächsten Runde was fertig
kriege...
Edit: nein, das ist ja schon in einer Woche, keine Chance, da werde ich
aussetzen müssen.

Jörg

Autor: Florian V. (florianv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Auch hier ist alles angekommen, Danke!

Autor: Om Pf (ompf)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo zusammen,

diesmal ist ein sehr unschöner Fehler aufgetreten:

Die Lötstoplackfreihaltungen um die Pads (insbesondere SMDs) sind
genauso groß wie der Abstand zur umfluteten Massefläche. Duch leichten
Versatz der Lötstopmaske liegt an der Kante zu den Pads ein
Zehntelmillimeter Massefläche frei, der dann beim Löten leicht
Kurzschlüsse verursacht.

Üblicherweise kann man beim Löten großräumig Paste verteilen und die
Oberflächenspannung den Rest erledigen lassen, das schlägt so leider
fehl. Ebenso verursachen Bauteile, die größer sind als die Pads (z.B.
0805 bestückt auf 0603er Pad) hier Kurzschlüsse.


Der Abstand Lötstoplackfreihaltung zu Pad ist im DRU festgelegt. Die
Default-Einstellung ist 4 mil. In dem von mir verwendeten File
JK_2layer_20110804.dru steht dieser Parameter auf 0,15mm -- das ist
genau der Abstand zu umlaufenden Polygonen !

Das sollte dringend geändert werden! Die Leiterplatten sind zwar nicht
für die Tonne, erfordern aber deutlich mehr Nacharbeit als sonst.

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Oha ... das darf wirklich nicht wieder vorkommen.

ich hab das DRU-File angepasst.

BITTE AB SOFORT NUR NOCH DAS 2layer_20111121.dru VERWENDEN!!!

(oder halt in eure dru-files die oben beschriebene Änderung reinhäkeln)

Autor: Michael .. (bigneal)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
von der Bestellung vom 29.10.2011 sind die Leiterplatten bei mir auch
angekommen. Hat etwas gedauert aber war immerhin auch bis in die Schweiz
unterwegs.

Die Leiterplatten sehen soweit iO aus.
Eine Leiterplattentyp ist zwar komplett nicht zu gebrauchen (Fehler
liegt aber bei mir, nach einer Nacht-atkion habe ich es tatsächlich
geschaft, falsche Board-Daten abzuschicken.. ich könnte kotzen)

Die zweite Leiterplatte sieht mal optisch funktionell ok aus.
Ein paar unschönheiten sind:
SMD-Pads die elektrisch mit dem Polygon verbunden sind, haben teilweise
noch zuätzliche brücken zum polygon (nicht sauber geätzt/belichtet)

An einem Ort hat sich ein kleine erhebung gebildet. Glaube es ist
Lötstoplack.

Autor: Jörn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,
@Jakob Kleinen
reicht es wenn ich bis heute Abend meine Gerber files einreiche? Oder
bin ich dann bereits zu spät?

Gibt es für Kicad eigentlich auch eine möglichkeit die Design Regeln wie
bei Eagle aus einer .dru Datei zu importieren? Langsam nervt es bei
jedem Projekt die Einstellungen erneut vornhemen zu müssen.

Jemand einen Tipp?

Gruß Jörn

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Jörn,

du kannst deine Daten auch gerne heute Abend noch einreichen.

Was die KiCad-Frage angeht, muss ich leider passen. Ich hab da zwar mal
ein Probelayout mit gemacht, aber das mit den design regeln war ein
Grund für
mich bei Eagle zu bleiben.

Wenn es da ne Möglichkeit gibt ohne ein richtig eingeselltes leeres
Layoutfile erzeugen zu müssen, würde mich das aber auch interessieren.

Gruß

Jakob

Autor: Jörn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Jakob Kleinen
Bis heute Abend sollte klappen.

Mir fehlt noch deine Mail Adresse. Muss ich mich einloggen um die zu
sehen, oder ist die hier irgendwo im Beitrag versteckt?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Bitte schickt mir eure Layouts ab sofort zusammen mit dem ausgefüllten
> "Bestellformular" und dem Betreff "Bestellung Juni-Nutzen" an
> platinensammler(at)gmail.com

Bitte berücksichtige auch den Hinweis auf das Bestellformular ;-)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen!

die Novemberrunde ist hiermit geschlossen (nur die Ruhe ... alle letzte
Nacht noch eingetrudelten Layouts kommen noch mit rein g)

Die üblichen benachrichtigungen werden wohl morgen Abend/Nacht rausgehen
und dann sollten die Platinen ab dem 12.12. verteilt werden können.

Der nächste Sammlungstermin ist - wegen Weihnachten und Jahreswechsel -
der 13.01.2012 (auch wenns ein Freitag ist)

Also bis dahin ... frohes Layouten ;-)

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

eine Überlegung zwischen den Runden...

Ich weis nicht wie es bei dir mit der Nachfrage momentan aussieht, ich
persönlich wäre in diesem Thread schon längst verloren, wenn ich ihn
nicht seit Monaten verfolgt hätte... Ich denke so kommen manche Neulinge
und kriegen Angst vorm Lesen von >220 Kommentaren, und bei jeder neuen
Bestellung werden immer weniger Leute zusammen kommen.

Macht es eventuell Sinn pro Runde einen Thread aufzumachen? So könnte
man (genauer gesagt - du :)) den Thread mit den aktuellen Bedienungen in
Textform (copy-paste) starten, wo die aktuelle DRU-Datei,
Bestellformular, Email-Adresse usw stehen und auch die Termine -
Sammlungstermin, voraussichtlicher Liefertermin. Nachdem die Runde
beendet ist und klar ist, wann die nächste ist - einen neuen Thread
aufmachen und gleich den Link darauf in die vorherige Runde posten
(quasi 'Thread beenden')... So bleibt der Thread für die
Fragen-Anregungen-Dankesagen zu der Runde weiterhin da. Und du sparst
die Antworten auf Fragen 'welche DRU ist die atuelle?', 'wie lautet
deine Email-Adresse?' usw.

Natürlich kann es passieren, dass ich etwas nicht berücksichtigt habe
und die Idee mehr Nachteile als Vorteile hat. Die ist aber meiner
Meinung nach die Überlegung wert.

Grüße Alexandre

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich warte noch auf einen Nachzügler, aber wenn die aktuelle Bestellung
raus ist werde ich den neuen Thread aufmachen.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jacob,
obwohl ich nicht dein Superkunde bin freut es mich dir meinen
Dank auszusprechen.
Trotz meiner Planung konnte ich diese Runde nicht mitmachen.
Allerdings hat mich die Ankündigung für januar schon wieder beruhigt.

Gruss von
Klaus de Lisson

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So ... von meiner Seite wäre der Nutzen jetzt fertig =)

Die Statusmails sind raus ... wenn jemand vergessen wurde ... bitte
melden!

Autor: Ralf E. (r_e)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi

ich habe noch keine Mail erhalten.

Gruß,
Ralf

Autor: Jörn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Moin,

gibt es schon ein vorraussichtliches Lieferdatum der Platinen?

Gruß Jörn

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich gehe davon aus, dass sie morgen kommen. Dann kann ich morgen Abend
die Benachrichtigungen rausschicken und dann gehen die Platinen im Laufe
der kommenden Woche in die Post ... ich denke, dass jeder der zügig
überweist seine Platinen zum nächsten Wochenende hat =)

Autor: Dennis Keipp (dkeipp)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
So, da ich die letzte verpennt habe, kleb ich jetzt hier mal ein Abo
rein, damit ich nischt verpasse...

;-)

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Für ein Abo musst du aber nichts extra posten.  Direkt über dem Feld
"Antwort schreiben" gibt's einen Link "email-Benachrichtigung
aktivieren".

Autor: C. Dust (dusti)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Super Arbeit Jakob!
Meine Platinen sind gerade angekommen und ich bin begeistert!
Die Qualität ist aller erste Sahne!

Vielen Dank und beste Grüße,
Christian

Autor: Jörg Hermann (dr_coolgood)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine sind auch da, feine Qualität!
Die nächsten Platinen liegen schon auf Kiel...

vielen Dank und schöne Weihnachten an alle!

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine sind ebenfalls hier, und sieht gewohnt gut aus.  Danke, Jakob!

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die meisten Platinen sind inzwischen bei ihren "Schöpfern" oder auf dem
Weg dahin.

Da wir kurz vor Weihnachten und Jahreswechsel stehen, sammele ich diese
Runde ein wenig länger als einen Monat.

Der nächste Annahmeschluss ist der 13.01.2012.

Also in diesem Sinne ... frohes Fest und guten Rutsch!

Autor: Sebastian ... (zahlenfreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind heute auch gut angekommen. Alles bestens gelaufen.
Wenn ich wieder was brauche bin ich auf jeden Fall wieder mit dabei.
Danke für das tolle Angebot!

Sebastian

Autor: Florian V. (florianv)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meine Platinen sind natürlich auch wohlbehalten angekommen, am Freitag
schon.

Jetzt muss ich nur noch Zeit für die Bestückung finden...

Autor: Jörn (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Juhu, auch meine Platinen sind am Wochenende angekommen.
Qualität ist top! Das selber Ätzen gehört somit wohl der Vergangenheit
an.

Besten Dank, Jakob.

Allen ein frohes Fest und einen guten Rutsch.

Autor: Interessierter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

welche Eagle-Layer landen im Bestückungsdruck?

Viele Grüße

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In den Bestückungsdruck kommen tPlace und tNames

Autor: Sönke O. (soenio)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ist es möglich auch kleine Platinen z.B. 4x4cm als Brief, wenn zwingend
gewünscht auch als Einschreiben, billiger zu Versenden? Natürlich gegen
Vorkasse...

Super Projekt, finde ich Spitze und bin gerade am Überlegen ob ich über
die Feiertage noch eine kleine Platine Layoute.

Schöne Weihnachten
Sönke

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Sönke,

also Einschreiben und "günstiger" verträgt sich leider nicht.

Vermutlich könnte man kleinere Platinen auch günstiger versenden, aber
ich bin nicht sicher wie gut die dann ankommen.

Außerdem möchte ich meinen Aufwand im Rahmen halten. Daher verschicke
ich alle Bestellungen auf gleiche Weise.

Da kann ich dir leider nicht entgegen kommen.

Gruß

Jakob

Autor: Sönke O. (soenio)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich kann es verstehen das nur wegen einer Person der Aufwand natürlich
sich nicht Lohnt. Ich werde aber wahrscheinlich nicht der einzige sein,
der kleinere Platinen bei einer Sammelbestellung wie diese "ordert".
Daher finde ich es schon überlegenswert ob es sich nicht Lohnt für
kleinere Platinen für einen Warenwert für z.B. <15€ ein billigeren
Versand anzubieten.

Warensendung Kompakt für 70ct wäre eine alternative. Wenn sie aus
rechtlichen gründen aufjedenfall eine Absicherung haben möchten wäre ein
Einschreiben Einwurf aus meiner Sicht ein guter Kompromiss, da sie ein
Nachweis haben und die Post bei Verlust mit bis zu 20€ haftet.

Frohe Weihnachten

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ist das möglich, bei den Platinen ein Loch 1x2mm zu fräsen? Wenn nein -
was sind die aktuellen Begrenzungen für die Platinenkanten und
Ausfräsungen?

Grüße Alex

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Sönke O. schrieb:
> ich kann es verstehen das nur wegen einer Person der Aufwand natürlich
> sich nicht Lohnt. Ich werde aber wahrscheinlich nicht der einzige sein,
> der kleinere Platinen bei einer Sammelbestellung wie diese "ordert".
> Daher finde ich es schon überlegenswert ob es sich nicht Lohnt für
> kleinere Platinen für einen Warenwert für z.B. <15€ ein billigeren
> Versand anzubieten.
>
> Warensendung Kompakt für 70ct wäre eine alternative. Wenn sie aus
> rechtlichen gründen aufjedenfall eine Absicherung haben möchten wäre ein
> Einschreiben Einwurf aus meiner Sicht ein guter Kompromiss, da sie ein
> Nachweis haben und die Post bei Verlust mit bis zu 20€ haftet.
>
> Frohe Weihnachten

Hi Sönke,
was du schreibst ist ja gut und schön, allerdings kann ich Jakob
verstehen,
da ein einschreiben ein aufwand ist.

Du schiesst dir meines Erachtens selbst ins Knie , wenn du sagst du
hättest
nur eine Miniplatine und gleichzeitig auf eine Versicherung durch die
Post hoffst.

Da stimmt doch was nicht.

Sollte Jakob irgendwann einen 70ct Versand anbieten müsstest du wohl
schlichtweg einen unversicherten Versand in kauf nehmen.

Das ist aber nur meine sehr persönliche Meinung.

klaus

Autor: Steinauge (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Klaus De lisson schrieb:

> Du schiesst dir meines Erachtens selbst ins Knie , wenn du sagst du
> hättest
> nur eine Miniplatine und gleichzeitig auf eine Versicherung durch die
> Post hoffst.

Tut er doch nicht. Er sagt, er hätte gerne 70ct Versand, das
Einschreiben war nur eine Alternatividee. Das war ein Vorschlag, Jakob
hat darauf hin gesagt, warum er das nicht anbieten will (durchaus
verständlich/ war so zu erwarten). Damit könnte die Sache erledigt sein.

> Das ist aber nur meine sehr persönliche Meinung.

Gut, dass du uns die nicht vorenthalten hast. Hoffentlich bekommen wir
hier noch viele Meinungen zu hören, dann wird das hier noch
unübersichtlicher.

Autor: Klaus De lisson (kolisson)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bätsch!

Autor: Layouter (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich arbeite gerade an einer Platine, die ich bei deinem Service mit
fertigen lassen wollte. Die Platine hat eine GND- und eine AGND-Plane,
die ich gern Verbinden würde. Mit Eagle gibt es, soweit ich weiß, zwei
Möglichkeiten - mit und ohne DRC-Fehler.

Es wird ein Bauteil mit GND- und AGND-Anschluss definiert und die Pads
werden entweder im Top-Layer des Bauteils verbunden (DRC-Fehler) oder in
den Layern 53 und 54 - tGND_GNDA und bGND_GNDA - (fehlerfrei).
Der Nachteil der fehlerfreien Methode ist, dass die Layer 53 & 54 extra
im CAM-Processing aktiviert werden müssen.

Welche Variante ist dir lieber / macht dir weniger Arbeit?

Viele Grüße

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Junge Junge ... da war hier ja was los =)

Also hier mal in kürze (ich hoffe) alle aufgelaufenen Antworten:

@Söhnke: Ich werde mir zwischen den Tagen mal ansehen, ob und wie ich
die Versandkosten für kleine Bestellungen senken kann ohne dass für mich
hier der Aufwand explodiert.

@alexandre_t: Ein 1mm breites und 2mm langes Langloch (Fräsung) ist kein
Problem. Wenn du das Durchkontaktiert brauchst, musst das bitte dazu
schreiben.

@Layouter: Das Problem mit den verschiedenen Masseflächen, die man dann
ein einem Sternpunkt zusammenführt kenne ich. Keine Ahnung wieso Eagle
das nicht inzwischen kann.

Bitte geh den Weg über ein "fehlerhaftes" Bauteil und schreib das bei
deiner Bestellung als Kommentar rein. Andere Lagen mit in den Cam-Job
häkeln würde ich ungern.

@all:
Bleibt hier bitte nah am Thema Platinen und vermeidet die Diskussion um
die "Sinnhaftigkeit" gestellter Fragen. Ich möchte hier gerne zur
Unterstützung bereit stehen und wenn mir eine Frage Dumm oder
unangebracht erscheint, dann kommentiere ich sie gar nicht ... bitte
macht das auch so!

Vielen Dank, frohe Weihnachten und einen guten Start in 2012!

Autor: h_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ich habe eine Platine, in der ich gerne eine Fräsung/Langloch hätte. Da
ich so etwas bisher noch nicht gemacht habe, wollte ich noch ein paar
Verständnisfragen klären.

Wie schon in früheren Beiträgen gesagt, kann ich wohl die Kontur im
Dimensionlayer mit Strichbreite 0 definieren. D.h. ich muss rechts und
links dieser Linie 1mm Platz halten, oder? Das kann ich doch mit einem
2mm breiten Strich im Restrict-Layer machen, damit ich die Clearance im
DRC überprüfen kann, oder?

Ich habe noch eine andere Platine, die zwar rechteckig ist, aber nicht
überall mit Bauteilen bzw Leiterbahnen bedeckt ist - die genutzte Fläche
ist quasi L-förmig. Die freie Fläche würde ich gern selbst mit anderen
Schaltkreisen belegen und so quasi einen "Mini-Nutzen" erstellen. Wäre
das OK für dich? Die kleineren Platinen würde ich gern nicht ganz
abfräsen lassen, sondern mit Stegen an der größeren Platine belassen,
falls das möglich ist.

Frohe Festtage und Viele Grüße.

Autor: Jörg Hermann (dr_coolgood)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
In meiner Platine war die Kontur der Fräsung als Linie der Stärke 0 im
Dimension Layer. Ergebnis wie erwartet: Ausgefräst, Innenecken werden
rund - mit dem Radius des Fräsers. Die Korrektur für die Fräserbreite
macht der Hersteller - wir wissen nicht mit welchem Durchmesser er
arbeitet.
Das mit den Stegen funktioniert, meine Empfehlung Steg <= 2 mm, dann
kann man sie noch mit dem Seitenschneider durchkneifen. Sägen ist
sauberer, nachfeilen musst Du immer. Ritzen bietet sich nur bei
regelmässigen Mustern an.

Autor: h_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jörg,

vielen Dank für deine Antwort.

Die Anpassung der Fräserbreite vom Platinenhersteller funktioniert ja
nur aussen um die Platine. Wenn ich eine Kontur in der Platine
ausgefräst haben möchte funktioniert die Korrektur ja nur, wenn die
Kontur breiter als die Fräserbreite (die wir, wie du schon sagst, nicht
kennen) ist - das ist bei mir nicht der Fall und daher muss ich den
Abstand von Bauteilen und Leiterbahnen selbst einhalten.

Viele Grüße.

Autor: Jakob Kleinen (jakobk)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Wenn ich das jetzt richitig verstanden habe, willst du ein zweites
kleines Layout von einem anderen Layout per Fräsgraben abtrennen.

Das ist kein Problem. Der Graben muss dann mindestens 2mm Breit sein und
du solltest hinreichend Trenn- bzw. Haltestege drin lassen.

Die Anzahl und Stärke der Stege kommt auf die Größe der Layouts an, aber
in jedem Fall musst du den Graben bitte im Dimensionlayer mit der
Strichstärke 0 zeichen.

Ich hänge mal ein Beispiel an.

Autor: h_ (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

ja genau so möchte ich das machen. Jetzt weiß ich Bescheid, vielen Dank.

Autor: Martin S. (drunkenmunky)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Gibts hier dann ein Link für den neuen Thread? Wäre äußerst hilfreich...

Bei Bestellungen mit geringem Wert, fände ich billigen unversicherten
Versand gut. Risiko trägt hierbei natürlich der Käufer.

Für Bestellungen mit hohem Wert ist Einschreiben auch nicht geeignet, da
nur bis zu 25 Euro gehaftet wird. Da würde ich dann z.B. Hermes
empfehlen. Für 4 Euro ist man bis zu 500 Euro versichert. Zustellung nur
gegen Unterschrift. Versand dauert meist zwar ein Tag länger als mit der
Post, aber find auf den Tag kommt's dann auch nicht mehr an.

Autor: Roland H. (batchman)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wie "dick" sind die Platinen? So wie in den DRC-Regeln, Tab "Layers"
beschrieben?

1 .... 0,035mm Copper
Isolation 1,5mm
16 ... 0,035mm Copper

Gesamt: 1,57mm

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ich wäre bei der nächsten Bestellung auch dabei, habe allerdings noch
eine Frage. Nimmst du auch Eagle 6 .brd Dateien? Habe dummerweise schon
1-2 Projekte im neuen Format angefangen, bevor ich von den Bugs gehört
hatte... ;(

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Dennis,

eagle 6 ist kein Problem =)

Gruß

Jakob

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Jakob,

danke für die schnelle Antwort, meine Layouts sind so gut wie fertig ;).
Allerdings hätte ich noch eine weitere Frage und zwar habe ich in Eagle
die Vektorschrift als Standard eingestellt, somit auch für den
Bestückungsdruck, wenn du dies allerdings nicht hast, wird bei Dir
daraus "normale" Schrift, egal wie ich es gespeichert habe. Wie
handhabst Du das, hast du immer die "normale§ Schrift als Standard
eingestellt? Dann müsste ich nochmal schnell über meine Layouts schauen,
da sich die Schriftgrößen dann ändern und ggf. die Positionen nicht mehr
alle passen...

Vielen Dank schonmal

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Dennis,

ich mache mit der Schrift gar nichts. Ich exportiere den
Bestückungsdruck so, wie du ihn in deinem Layout hast und Vektor ist ja
sowieso die Empfohlene Schriftart.

Gruß

Jakob

Autor: Dennis (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
ok, hab mich da glaube ich selber etwas irritiert ;)))
Nochmals Vielen Dank

Autor: Timo Boettcher (spida)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob,

Ich habe eine Platine mit einem größerem runden Ausschnitt in der Mitte,
da nehme ich mal an, dass Dein Fertiger das hinbekommt, und die Fläche
mitberechnet wird, auch wenn sie ausgefräst wird.
Kann ich die Fläche im Ausschnitt für eine passende kleinere Platine
nutzen?

Autor: Alex S. (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo, Jakob.
Habe dir erstmal meine Dateien geschickt.
Kannst du mal gucken, ob die angekommen sind?
Die waren schon mal im SPAM Ordner bei dir drin :)
Gruss Alex S.

Autor: Matthias S. (da_user)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi,

ich habe leider keinen Überblick in diesem Thread.

Ich hätte interesse an den FTDI-Platinchen. Wenn ich das richtig
verstanden habe, können die ja direkt mit 5V-Pegel umgehen? Hattest die
nicht auch mal inkl. der Teile im Angebot? Bzw. gibts eine Teileliste?

VG
Matthias

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Matthias,

der FTDI-Adapter kann sowohl 3,3V als auch 5V (kannst du per Jumper
auswählen)

Weitere Infos, per PN.

Gruß

Jakob

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi Timo,

prinzipiel ist das kein Problem. Wenn du das "innere" Layout vereinzelt
haben willst musst du nur darauf achten, dass du zwischen den Platinen
einen Mindestanbstand von 6mm einhälst.

Oder du läßt kleine Brücken stehen und brichst die Platinen dann selber
raus. Dann musst du aber dran denken, dass die dann nötigen Fräsungen
mit einem 2mm Fräser machbar sind. (und mach die Brücken bitte nicht zu
schmal)

Gruß

Jakob

Autor: Hans Wurst (hans_wurst)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob Kleinen schrieb:
> Der nächste Annahmeschluss ist der 13.01.2012.


14.01.2012  00.30 Uhr .... puhhh... ich hoffe ich bin trotzdem noch
dabei :)

Autor: Kevin K. (nemon) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Wenn du mindestens eine Zeitzone im Osten wohnst, sollte das geklappt
haben ;)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Zeitzohne hin oder her ... ich erkläre diese Runde hiermit für
geschlossen.

Jeder der mir Daten geschickt hat, sollte auch eine Auftragsbestätigung
von mir zurück bekommen haben.

Sollte irgendwer hinten runter gefallen sein ... bi morgen Mittag kann
ich da noch was gegen tun =)

Autor: :D (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wann geht die nächste runde ca los? :)

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Ok. ich warte zwar noch auf einen Datensatz, aber heute Abend mache ich
den Januarnutzen fertig und schicke ihn raus.

Für die nächste Runde nehme ich dann wieder Layouts bis zum 24.2. an.

Kleine Anmerkung noch ... ich freue mich zwar, wenn die Layouts nicht
auf den letzten Drücker bei mir aufschlagen. Aber noch wichtiger wäre
mir, dass ihr euch mit den Daten sicher seid ... ich tausche ja auch mal
ein schon abgegebenes Layout aus (weil dem Schöpfer noch was aufgefallen
ist), aber das treibt meinen Aufwand schon arg in die Höhe.

Also frohes Schaffen ;-)

Autor: Bastler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jakob, wäre es noch möglich, daß ich heute spät Nachmittag noch
mit 2 kleinen Platinen bei der jetzige Bestellung mitmachen kann ?

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bastler schrieb:
> Hallo Jakob, wäre es noch möglich, daß ich heute spät Nachmittag noch
> mit 2 kleinen Platinen bei der jetzige Bestellung mitmachen kann ?

da ich ja eh noch auf einen Datensatz warte ... klar, aber da sollten
dann bitte wirklich keine Designfehler mehr drin sein und bitte schick
das vollständig (auch den Teil mit den Überproduzierten) ausgefüllte
Bestellformular mit.

Autor: Bastler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Welchen Bestellformular meinst Du ? Ich habe bei Dir noch nicht
bestellt. Die Platinen sind sehr einfach gehalten, keine SMD ..DRC ist
OK.

Ich dachte es reicht wenn ich die BRD File schicke....???? Wohin die
Datei mailen ?

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
@Bastler
Beitrag "Re: Platinen für 25ct / cm²"

@Jakob
Editier einfach die erste Posting in diesem Thread und trage da alle
Infos
Das ist genau was ich oben meinte - keiner blickt mehr durch so ein
Riesenthread...

Autor: Bastler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Was meint er mit "überproduktion" ?? ich brauche nur 2 kleine,
identische Platienen.

Autor: Sebastian ... (zahlenfreak)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei der Produktion fallen meistens ein paar mehr Platinen ab, als du
bestellt hast. Das sind die überproduzierten. Es kann dir keiner
garantieren, dass welche bei rauskommen, aber meist gibts welche. Wenn
du daran interesse hast kannst du sie günstiger (halber preis?)
mitbestellen, es kann dir nur keiner vorher sagen, obs die platinen am
ende wirklich geben wird.

Autor: Bastler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Heisst es also, ich bestelle die 2 Platienen bei Jakob, bezahle ich,
bekomme ich eine oder keine, dann schickt er mir das Geld zurück ?

oder :

Bestelle ich 2, geschickt werden 3 , eine Überproduktion, muss ich zum
Betrag X die 3 Platine kaufen ???

Autor: Gibts Ne (schneeblau)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
letzteres

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
wenn du 2 bestellts - bekommst du 2
wenn du nur eine bestellt plus eine überproduzierte - bekommst du mit
glück 2, garantiert aber eine
bezahlen tust du aber für die tatsächlich gelieferte, keine sorgen

Autor: Bastler (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
OK habe verstanden, Restrisiko...

Noch etwas, meine kleine beide Platinen sind einseitig. Ist eine
Drahtbrücke drauf. Muss ich irgendwie angeben, daß es einseitig sein
soll ?

Ist der Preis das gleiche ?

Autor: Alexandre Terentiev (alexandre_t)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Schreib dem Jakob ein Kommentar bei der Bestellung
Der Preis ist gleich

Autor: Thomas Der Bastler (thomasderbastler)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jakob:
habe Dir eine PM gesendet

Autor: Jörg Wunsch (dl8dtl) (Moderator) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bastler schrieb:
> Ist eine
> Drahtbrücke drauf.

Die kannst du dann aber auch gleich durch einen Leiterzug auf der
anderen Seite ersetzen.  Bezahlst ja ohnehin genauso viel.

Autor: Jakob Kleinen (jakobk)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Kleiner Zwischenstand ... Die Platinendaten sind seit Dienstag beim
Hersteller und sollten dann im Laufe der nächsten Woche bei mir
ankommen.


Ach und auf vielfachen Wunsch habe ich einen neuen Thread für die
Sammelbestellung aufgemacht.

Ab jetzt findet ihr hier Beitrag "Platinensammler - Leiterkarten für 30ct/cm²"
alles zur Sammelbestellung.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail, Yahoo oder Facebook? Keine Anmeldung erforderlich!
Mit Google-Account einloggen | Mit Facebook-Account einloggen
Noch kein Account? Hier anmelden.
