OP - Integrator als Frequenzmesser

[Eddy (Gast)]

Hallo Zusammen,

hier eine kleine Frage:

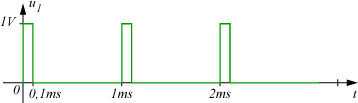

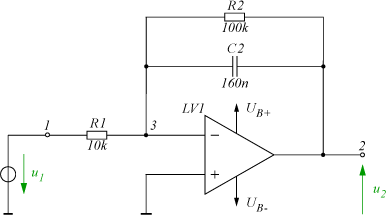

Die Integratorschaltung in Bild soll als Frequenzmessschaltung des
Eingangssignals gemäß Bild verwendet werden. Das Eingangssignal möge
eine Amplitude von 1V bei einer Pulsdauer PW = 0,1ms aufweisen. Die
Frequenz des Eingangssignals f sei variabel. Die Anordnung eignet sich
zur analogen Frequenzmessung.

Welche Ausgangsspannung U2 stellt sich bei f = 1kHz ein?

Wie komme ich da drauf?



SPOILER: Antwort = tloV 1

Vielen Dank

Gruß

Eddy

[Thomas Zokr (Gast)]

Ich glaube es geht so:

Z2 = R2 ||C2 = 994 ohm

Ua = UE * (1+Z2/R1) = 1,0V

Gruß Thomas

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

Den C kannst du für diese Betrachtungen getrost weglassen.

Du mußt also erst mal das Integral über die Eingangsspannung bilden
(=0,1V), und das dann um den Faktor 100k/10k = 10 invertiert verstärken.

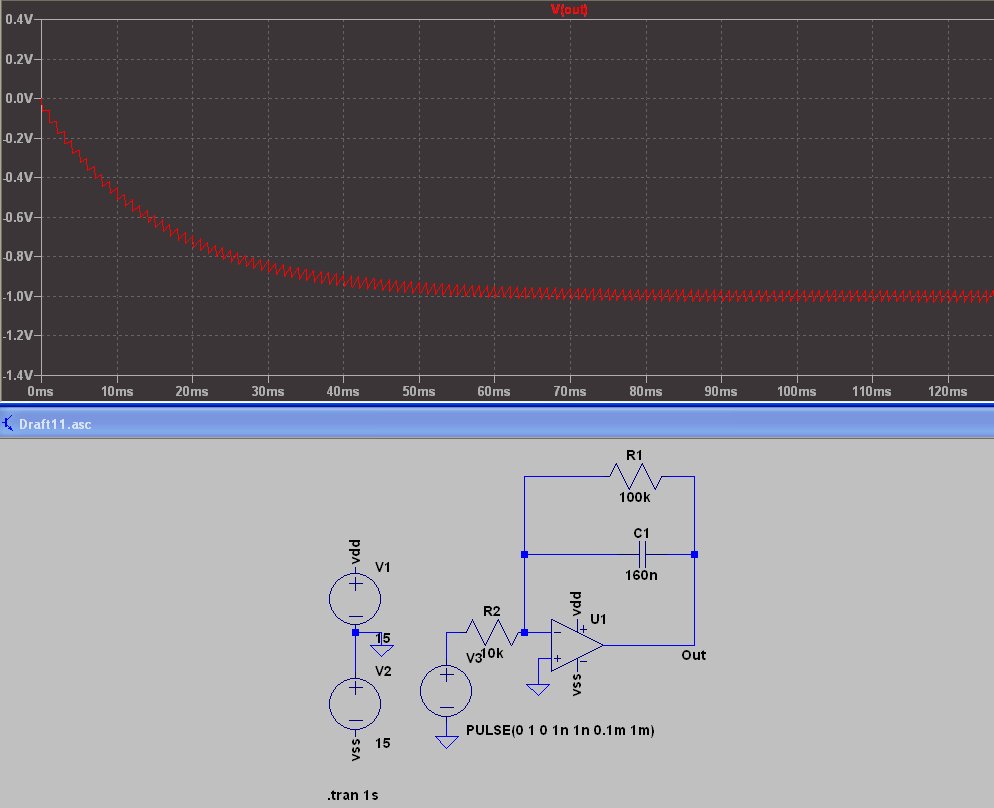

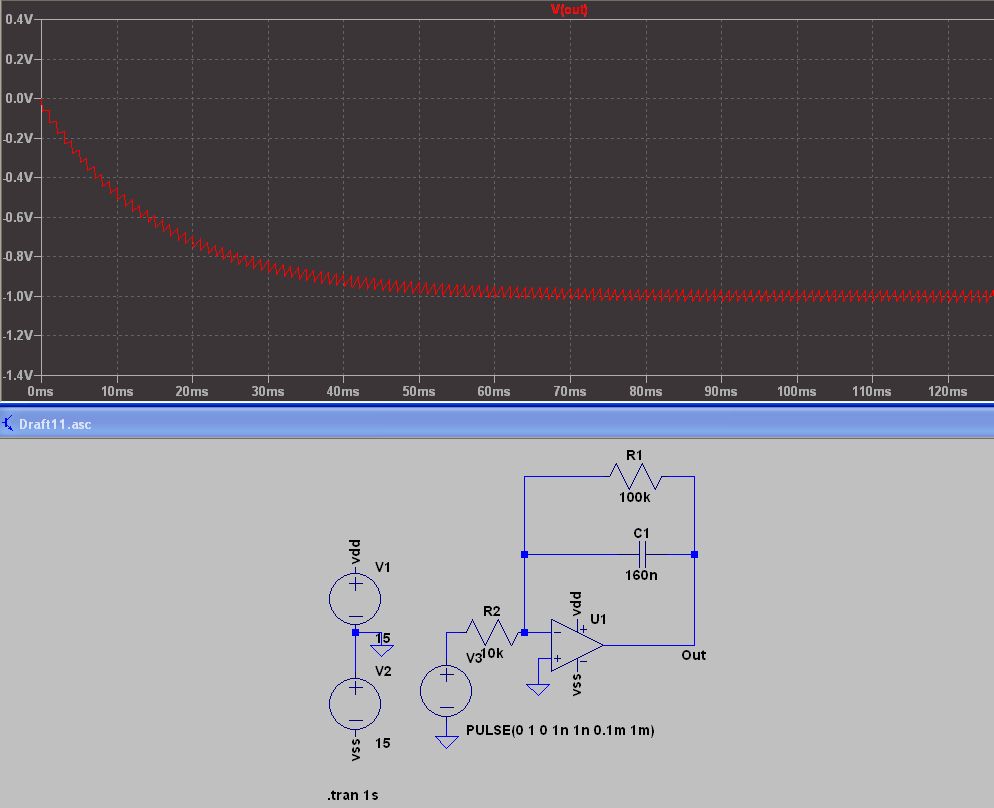

In der Praxis ist das allerdings noch eine recht zackige
Angelegenheit...

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

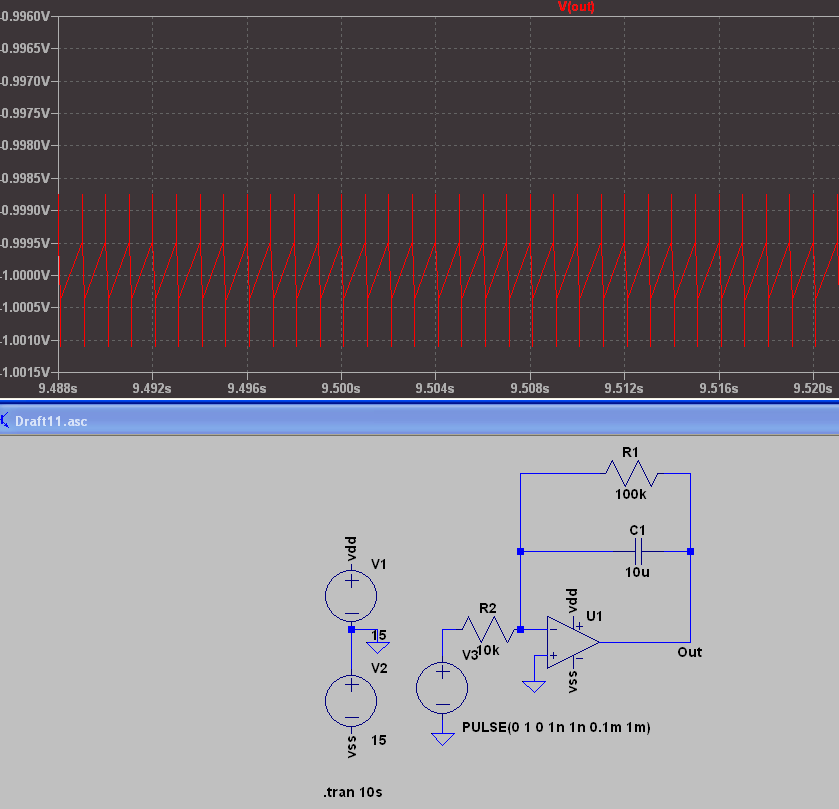

Erst mit mehr C wirds besser...   ;-)

[Lothar M. (Firma: Titel) (lkmiller) (Moderator)]

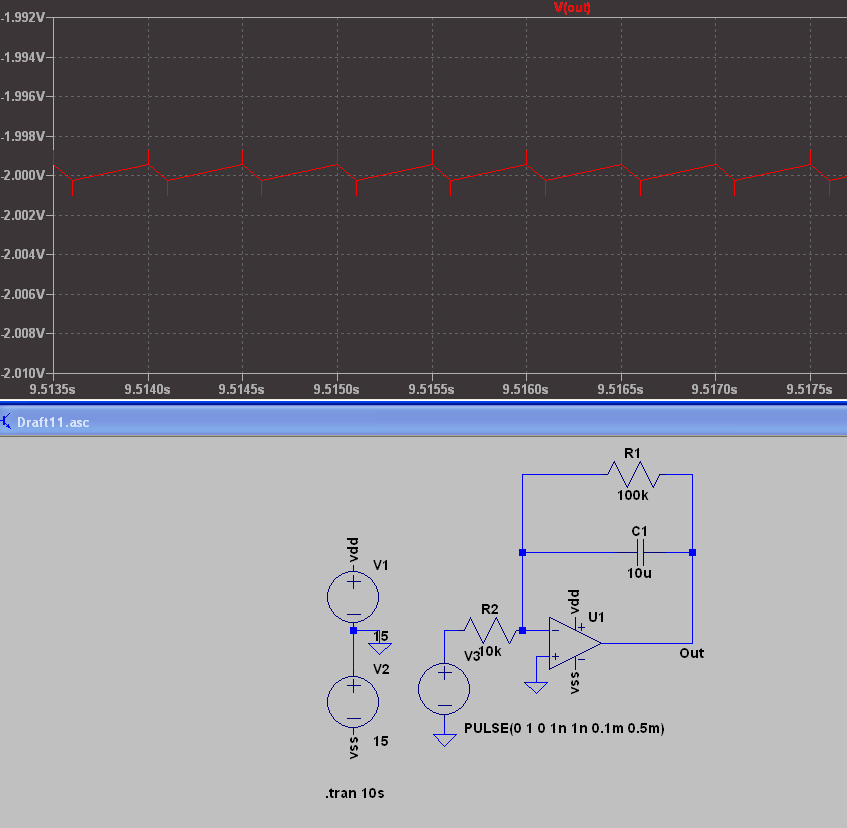

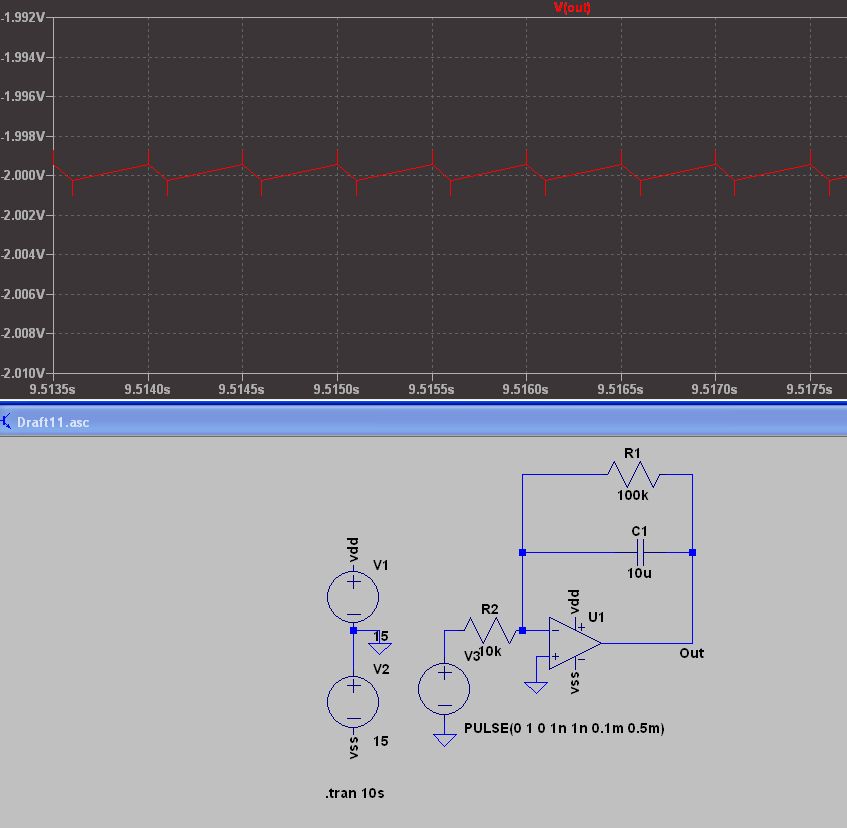

Und noch einer: doppelte Frequenz --> doppelte Spannung

[Ina (Gast)]

>Wie komme ich da drauf?

Du betrachtest den Gleichgewichtszustand. Da müssen sich zu- und
abfließende Ladung das Gleichgewicht halten.
