Projekt: Echter Polarpulsmesser für Android

Naja, ein RMCM01 kostet ja nur 12€. Das geht im Vergleich zu 100€ teuren
Bluetooth Brustgurte. Mein altes Samsung Galaxy I7500 kann außerdem nur
Headset Bluetoothprofile.
Interessant wäre es aber schon 2,4 GHz Gurte zu verwenden. Ein
befreundeter Polarverkäufer hat mir außerdem erzählt, dass die neuen
Brustgurte inkompatibel mit den alten Pulsuhren sind. Ich gehe mal davon
aus, dass sie dann auch nicht mehr mit dem RMCM01 zusammenarbeiten.

Hi,
ich wäre an diesem Projekt interresiert. Außerdem suche ich schon seit
ewig einen Trainingskalender für Smartphones, welcher sich mit dem
Polar-Trainingskalender synchronisieren lässt. Polar will scheinbar
diese Schiene nicht angehen...schade. Ich glaube, dass in deinem Projekt
viel Potential und Innovation steckt.
Gruß schorschi

Hallo

@ Hobbysportler85 interesse an diesem Project besteht sicherlich nicht
nur von mir! Ich habe leider (noch) keine Android-Plattform. Meine Frage
ist aber wo hast du den  RMCM01 her? Der ist doch derzeit überall
vergriffen. Hast du  die Platine selbst gemacht?
Kannst du bitte mehr über deine Hardware berichten?

Ich verfolge derzeit die Bluetooth-Variante. Der Gurt kostet nicht über
100€ wie oben beschrieben  sondern 69...

Anfrage wegen dem Protokoll habe ich da mal gestartet ==>
Beitrag "POLAR Wearlink Bluetooth Protokoll?"

Ich möchte das allerdings unter Windows Mobile 6 machen mit dem gleichen
Ziel wie du aber noch mit nem GPS-Modul.

MfG
Achim

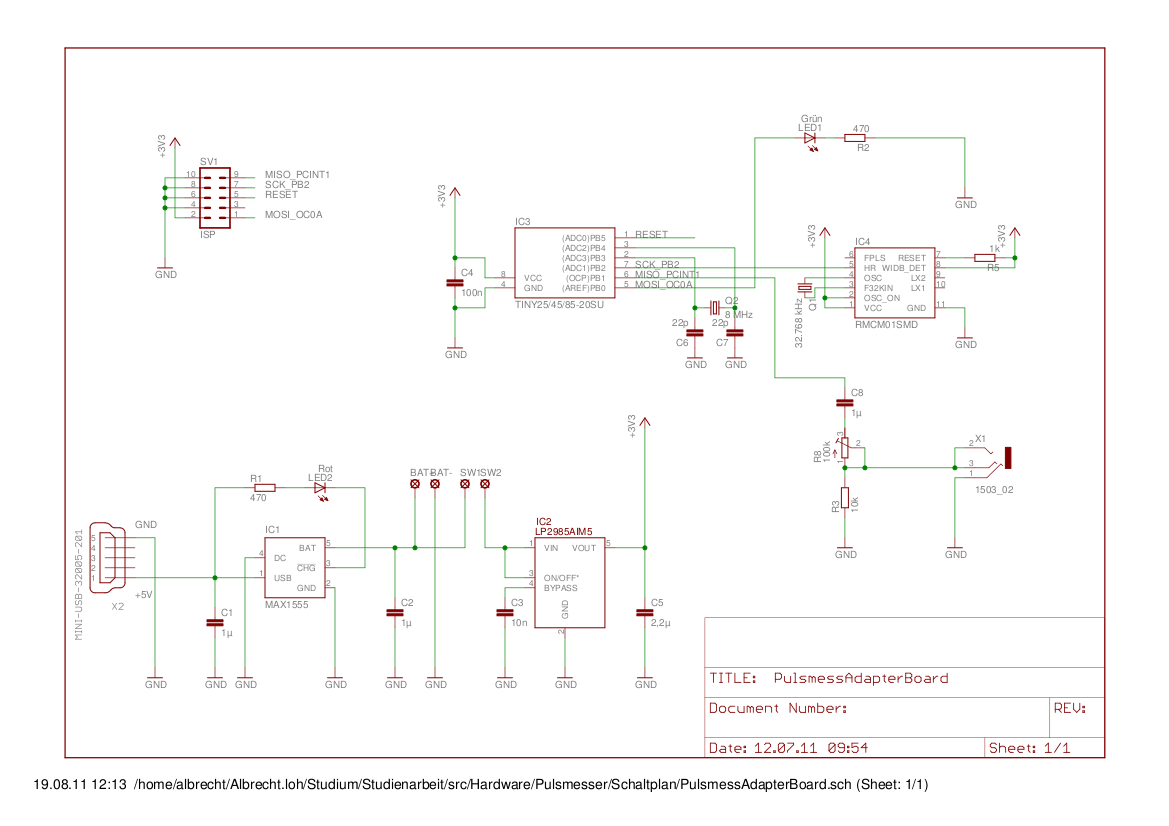

Hallo @Albrecht,

vielen Dank für die Infos. Hast Du eventuell noch so eine Platine übrig?

MfG
Achim

Hallo

ich hätte da prinzipiell schon Interesse.....aber die Bauteile welche da
drauf sind sind schwer oder gar nicht (RMCM01) für mich beschaffbar.

Oder wer kann mir da ne Quelle nennen?

MfG
Achim

http://tinkerpete.wordpress.com/category/gpssend/

Hallo,

bei Aldi, Norma, Lidl und Konsorten gibt es manchmal "Herzfrequenzuhren"
mit Brustgurt für unter 30€.
Um den Empfänger in der Uhr für eigene Projekte zu verwenden, habe ich
so eine Uhr geschlachtet und den Empfänger wiederverwendet.
Das Foto zeigt den Empfänger.
Die LED blinkt wunderbar im Rythmus der Herzfrequenz.
Das ganze habe ich in einem AVR-Projekt verwendet.
Preiswerter gehts kaum.

Beste Grüsse
Thomas

M. G. schrieb:
> Kannst Du bitte nähere Infos dazu posten?
> - Welches Modell?
> - Wo kann man das Signal genau abgreifen?
>
> Danke.

Leider habe ich die Uhr inzwischen weggeschmissen, da ich sie mir nur
zur Gewinnung des Brustgurtes und des Empfängers gekauft hatte.
So kann ich nicht sagen, welches Modell das war, es war aber sehr
billig.

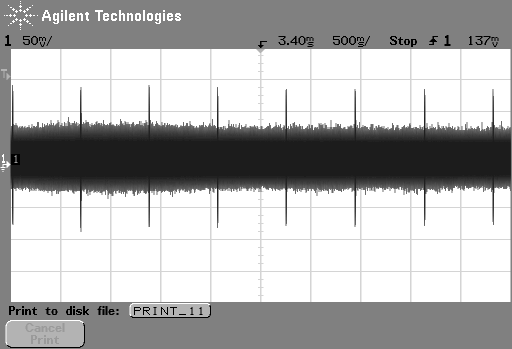

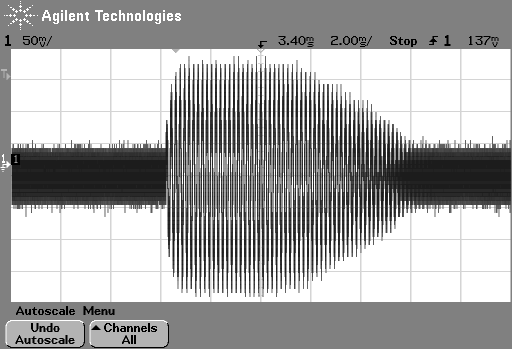

Der Brustgurt sendet bei jedem Herzschlag einen 5-kHz-Burst.
Die Oszillogramme habe ich gerade mit einer Ferritantenne empfangen.

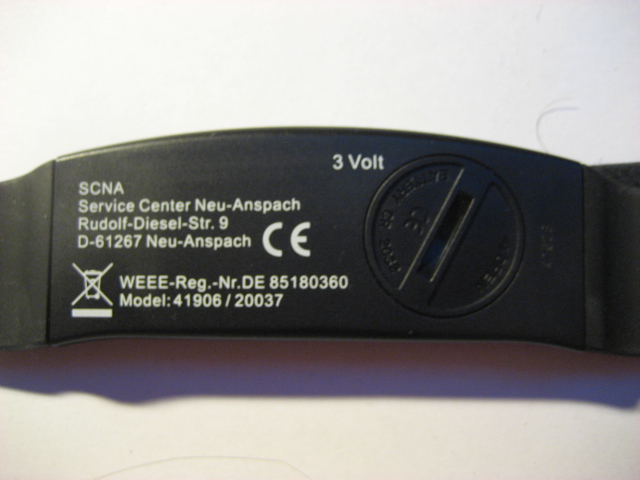

Das Foto ist vom Brustgurt.
Die ausgeschlachtete Empfängerplatine hat 3 Anschlüsse:
+ und - das ist da, wo der Tantalkondensator sitzt (siehe Foto weiter
oben) und den Signalausgang, das dürfte Open-Collector sein.

Beste Grüsse
Thomas

P.S.
Die 5kHz-Übertragung scheint ein Quasi-Standard zu sein, weil es den
Brustgurt auch einzeln gibt - kompatibel mit diversen Gerätschaften,
z.B.
http://www.perfectumfitness.de/ersatzteil-brustgurt-uncodiert.html
...googeln nach "Brustgurt 5kHz"

Hallo

@Thomas sehr informativ für mich.
Ich hatte da auch mal in dieser Richtung angefangen. Ich habe das in
Verbindung mit einem Player mit Line/In Eingang getestet. Ich habe bei
einer Relais den Anker entfernt und die Spule am Gurt befestigt. Ich
habe das auch auf die Soundkarte am PC gesteckt und mit Audacity
aufgenommen und ausgewertet. Das ging eigemtlich ganz gut. Deine obigen
Diagramme kann ich gut nachvollziehn.

Deinen Ansatz die Uhr als Empfänger zu nutzen habe ich jedoch nicht
verfolgt, da ich zu wenig E-Kenntnisse habe. Ich habe aber jetzt einen
Bluetooth Modul mit einem Atmega328 (BCA8-BTM). Ich möchte nun das Ganze
wieder aufgreifen und eventuell "Deine" Lösung mit der Uhr als Empfänger
nachvollziehen und an den Modul anschließen.
Deshalb würde mich "mehr" dieser Teil interresieren.

-welche Spannungsversorgung hast du da dran (Spannung)?
-wie sieht der Signalausgang aus (Rechtecke oder wie das Gurtsignal)?
-wie hast du den mit dem Atmega verbunden?
- wie funktioniert dann das Ein/Ausschalten des Empfängers

Ich bin kein E-Profi und habe deshalb mit diesem Teil Probleme, das an
meinen Atmega anzuschließen.

Ich bin für jegliche Tipps dankbar, wie ich an ein TTL Signal mit
möglichst wenig zusätzlich "Elektronik" komme. Ziel wäre es "aus der Uhr
kommt ein TTL verwertbares Signal und die Uhr kann mann weiter als
Controlle verwenden

Hallo

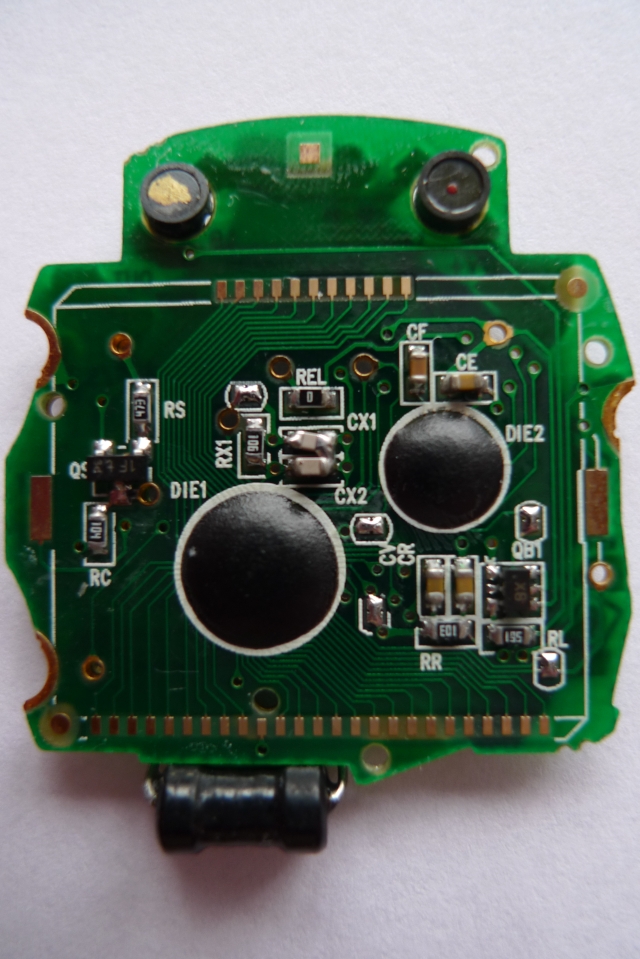

die Idee von @Thomas finde ich gut. Ich habe mal meine "Alte" Crane
Pulsuhr MD 41401 zerlegt. Anbei die Bilder.
Meine Idee wäre nun die Gesamte Uhr mit Display zu verwenden und mit
einem Atmel die Tasten simulieren.
Mein größtes Problem ist jedoch nach wie vor, wie komme ich an ein mit
dem Atmega auswertbares Herzimpuls-Signal ran. Kann mir da jemand auf
Grund der Bilder in Kenntnis der Bauteile einen Tipp geben?

Der Akku hat ja 3V. Kann man das eventuell mit den 3,3 Volt des
Atmegaboards betreiben ohne das da was Kaputt geht?

MfG
Achim

Hallo

hat niemand Bock da was zur Klärung beizutragen?

ich hatte irgendwann mal ein Pulsuhr-empfänger im Netz gefunden und
spasseshalber mal nachgebaut.
Das ganze bestand aus einer Empfangsspule mit Kondensator, das ganze
ging auf einen OpAmp an dem ein Kopfhörer angeschlossen war.
Mit (nicht ganz passenden Bauteilen) aus der Bastelkiste hab ich auf
anhieb aus 20cm den Brustgurt im Pulstakt hören können.

Hi

@Steffen dies war vermutlich die Schaltung von Rick, die ist auch im
Artikelteil zu finden. Es gibt auch mehrere Threads darüber mit mehr
oder weniger erfolgreichen Nachbauten.

Ich finde halt die Idee eine solche billig Pulsuhr zu nehmen gut.
Erstrebenswert wäre eben die komplette Uhr zu nehmen und die
Spannungsversorg und den Herzimpuuls und eventuell die Tasten an ein
eigens Board rauszuführen. Leider kann man d aber nur schwer messen...

Ich habe mehrere verschiedene Pulsuhrtypen aufgemacht. Leider war aber
nichts dabei, das wie oben dargestellt aussieht....

Weiß jemand was in den Pulsuhren die im Metalldeckel eingeklebten,
isolierten Platten für ne Funktion haben. Die Metallplatte ist mit ner
Feder mit der Schaltung verbunden.

Mein Ziel ist das Pulsuhrengehäuse mit voller Funktion mit Anzeige zu
nutzen und die entsprechenden Signale an ein eigenes Board
rauszuführen...

Ist das ein ein unerfüllbarer Traum?

Ps: Das Ganze hat bei mir jetzt "Just for Fun" Charackter um zu lernen.
Wie funktionieren eigentlich die Anzeigen (LCD ?) dieser Uhren. Ich
möchte das zum lernen nur prinzipiell wissen (Controllertyp). Links?

@womisa,
der Aufbau deiner Crane Pulsuhr MD 41401 scheint doch so ähnlich wie bei
mir zu sein:

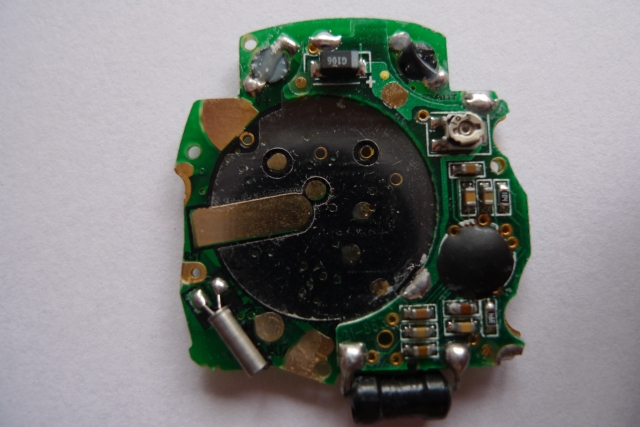

Offenbar ist der Empfänger (Crane_01_1.jpg) auch auf einer separaten
Platine - links oben bei dem Tantalkondensator ist der Anschluss für die
Stromversorgung, unten ist die Ferritantenne. Irgendwo muss dann noch
der Ausgang des Empfängers sein.

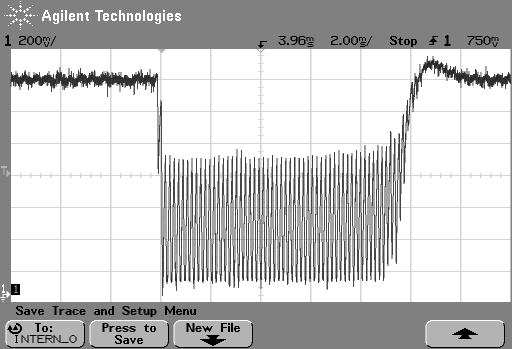

Auf meinem Foto (HeartratereceOutput.png) ist das Ausgangssignal meines
Empfängers. Offensichtlich ist das nur ein AC-gekoppelter Verstärker für
5kHz.
Der aktive Teil deiner HW ist wohl in dem Chip unter dem schwarzen
Fleck, bei mir ist das halt diskret aufgebaut.

Beste Grüsse
Thomas

ich glaube ja dass die billig Uhren genau nach diesem einfachen Prinzip
(LC schwingkreis) funktionieren und finde es deshalb auch unsinnig sich
sowas zu kaufen und auszuschlachten. (wenn man das einmalig macht ist
das zum Bastelspass ja ok, aber wenn man das in mehrfacher Ausführung
bauen will find ich das wie gesagt nicht passend.)
Die besseren Uhren senden meines Wissens noch ne ID mit, wie das
ausgewertet wird weiss ich aber nicht...

Hallo

@Thomas vielen Dank für die Antwort. Das mit der Spannung einspeisen ist
kein Problem. Ich habe das schon an meinem Netzgerät hängen.

Leider ist mein Messequipment zu spärlich um da gezielt weiterzukommen.
Bei den Uhren muß man doch ne Taste betätigen, dass da Ganze anspringt,
oder nicht?

Ich möchte ja das Display zur Kontrolle dranlassen, aber das erschwert
das Messen erheblich bzw. macht das unmöglich.

>> Irgendwo muss dann noch der Ausgang des Empfängers sein.

Welcher Pegel ist da zu erwarten?

Hi

@Steffen...ne andere Baustelle sind die Bluetooth Gürtel und die
codierten Gürtel das ist schon klar.
Leider gibt es ja den RMCM01 nicht mehr der die 5 KHz und die codierten
Gurten unterstützt. Die neue Generation ist wohl Bluetooth...

Ich habe halt einen BCA8-BTM Modul und will da "Just for Fun" so einen 5
KHZ Allroundgurt mit Pulsuhr dranhängen.....

womisa schrieb:
> Bei den Uhren muß man doch ne Taste betätigen, dass da Ganze anspringt,
> oder nicht?

Wenn das bei deiner Uhr so ist, dann wird wohl damit nur die
Betriebsspannung für den Empfänger eingeschaltet.

> Welcher Pegel ist da zu erwarten?

Siehe mein letztes Foto.

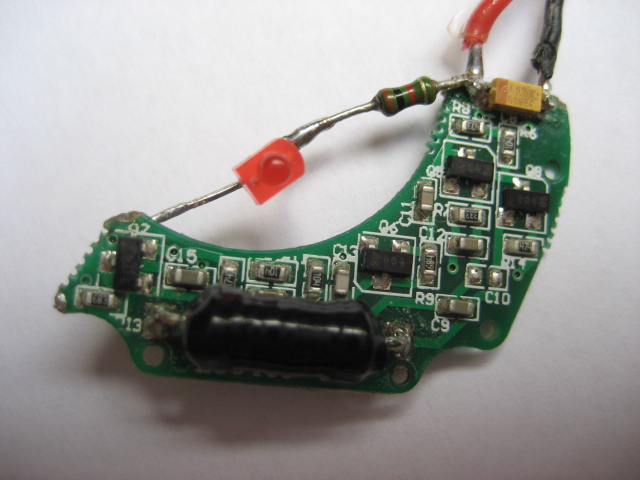

Häng doch einfach mal eine low-current-LED mit Vorwiderstand (siehe
Heartratereceiver.JPG) an den vermuteten Ausgang des Empfängers.
Die sollte dann im Herzrythmus blinken.
Und: Kauf dir einen billigen Oszi (ebay)!

>Siehe mein letztes Foto.

..deute ich das richtig 1,2 V?

Betriebsspannung: 3V
Ausgang mit LED und 1kOhm gegen +:
Ruhespannung ca. 1.4V
5kHz low ca 0.1V
5kHz high ca 0.9V
Das hängt natürlich von der Ausgangslast ab.
Du hast eine andere Schaltung, da kommt vielleicht was ganz anderes
raus, evtl. ist bei dir ein Schmitt-Trigger mit drin?
Da hilft nur, dass du dir einen Osci kaufst. Der billigste tuts doch für
sowas.

Hallo

ich habe das jetzt mal mit ner ausrangierten Polar versucht. Also meine
LED "zwinkert" auch im Pulsrythmus. Ich habe das mitgezählt und mit
einer anderen Pulsuhr verglichen.
Leider ist das "Anspringen" nicht so reproduzierbar. Man muß eine Taste
drücken (simuliert mit Pinzette) und den Empfänger an den Gurt halten.
Der angelötete Draht scheint mir Antennenwirkung zu haben. Und das ist
auch sehr empfindlich wenn man sich vom Gurt entfernt.
Mechanisch ist mir es noch nicht gelungen das mit dem Draht ins Gehäuse
zu packen, so dass es geht. Der "Pulsdraht ist auf der Unterseite
zwischen Platine und LCD.

Ich glaube das wird nur was, wenn man das abgeschirmt in das Gehäuse
kriegt. Irgendwie ist doch da auch im Deckel eine isolierte Platte, die
mit dem Plus verbunden ist.
Nach dem Ersten Gehversuch habe ich aber jetzt meine Zweifel, dass man
das stabil und robust zum Laufen bringt.

@Thomas hast du außer dem gezeigtem Bild schon weitere Versuche damit
gemacht. Das Led blinken kann ich jetzt in dieser "Laborform"
nachvollziehen.

Schaun mer mal wie es weitergeht....

Der erste Hunger ist mal gestillt!

Ps.: Die Polar hat überall schöne Messpunkte auf der Platine, fehlt
eigentlich nur der Schaltplan.......

Hobbysportler85 schrieb:
> Hat den jemand Interesse an einer solchen Technik?
>
> Über Feedback würde ich mich sehr freuen.

Nun habe ich es auch nicht länger ausgehalten und mir endlich ein
Android-Smartphone geholt.
Ich mache gerade meine ersten Schrittchen mit dem Android-SDK.
Als erstes Projekt werde ich mal meinen Primitiv-5kHz-Rx an die
Mikrofonbuchse stöpseln und eine App entwickeln, die die Herzfrequenz
messen soll.
Da ich Java-Neuling bin (nach geschätzten 100 Jahren C), wird das aber
noch ein wenig dauern.
Im Moment bin ich gerade bei "hello world" für das Smartphone ;-)


Beste Grüsse
Thomas

Hallo @Thomas

was ist das
>meinen Primitiv-5kHz-Rx

wie ist das aufgebaut? Einfach ein Ferritstab mit Wicklungen und einem
abgestimmten C als Antenne?

Ich habe zu Testzwecken einem Relais den Anker entfernt C parallel und
in einem Schrumpfschlauch auf dem Gurt befestigt. Das Ganze dann an den
Line/In an einen MP3 Player zum Aufzeichnen gehängt.

Das sollte aber Kabellos und mit einiger Distanz zum Gurt gehen. Eine
einfache Schaltung habe ich da gefunden:

> http://peterborst.gmxhome.de/sigiborst/

Ob das geht weiß ich aber nicht. Meine Hardwarekenntnisse sind besch....

womisa schrieb:
> was ist das
>>meinen Primitiv-5kHz-Rx

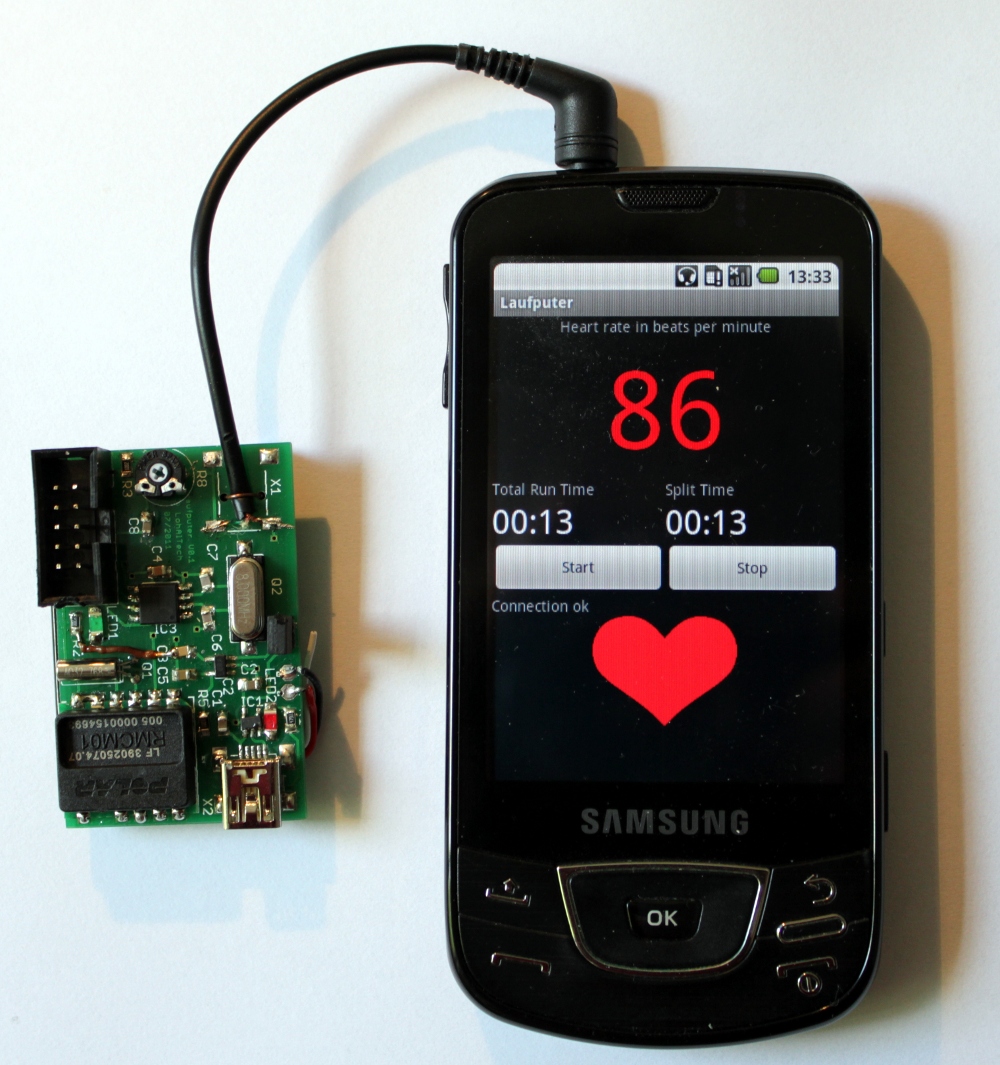

... damit meine ich den weiter oben fotografierten Empfänger aus der
Uhr.
Statt der LED kommt nur ein Widerstand dran und dann soll es über einen
Kondensator in den Mic-Eingang des Smartphones gehen.
Wird noch etwas dauern - ich muss erst das "Apps-Entwickeln" lernen...

Hallo @Thomas,

sorry! Die Verknüpfung mit oben war mir nicht mehr bewußt. Ich glaube
nicht, dass ich diesen Weg weiterverfolge. Ich möchte auch in Android
einsteigen, nachdem ich bei Lidl ein Huawei Ideos X3 erstanden habe.
Mein Ziel ist es nach wie vor, so einen (billigen) 5,3 KHz Brustgurt
über mein BCA8-BTM-328 Modul über Bluetooth an das Handy zu übertragen.
Hat aber ne niedere Priorität.Just for Fun
Wahrscheinlich nehme ich einen Zephyr Gurt oder den Polar Wearlink
Bluetooth. Ich kann mich aber noch nicht entscheiden welchen ich nehme.
Da gibt es viele PRO und Kontras abzuwägen. Der Vorteil vom Zephyr ist
das SDK wobei das Protokoll offen gelegt ist. Nachteil der Preis...

Ich bin auch hier gelandet weil ich mir einen 5khz RX bauen wollte.
Gibt es aber schon. Den 60beat RX. Habe mir gerade einen geordert.
Bekommt man um 30-80€.

Einen Bluetooth TX habe ich (Polar Wearlink). Der braucht extrem viel
Batterie und funktioniert bei mir nicht wirklich gut. (schon mit mehrern
Androiden versucht, mit dem LG P500 und dem Nexus S öfter verwendet.)

Im Freien scheint das BT gut zu gehen, manchmal wenn die Batterie wieder
einmal leer ist spinnt das Ding. Auf der Rolle habe ich immer noch den
5,3khz Gurt dabei, die Magnetbremse, Wlan, TV und den Radcomputer...da
funktioniert BT auch nicht immer gut. Sollte gehen, tut es aber nicht.
Der 5,3khz Gurt funkt immer richtig an die Rolle. Deswegen brauche ich
auch einen RX für die Runtastic App um die Kurve endlich richtig
aufzeichnen zu können.

Das kannst du auch einfacher haben:
https://play.google.com/store/apps/details?id=com.macropinch.hydra.android
Hört sich zunächst zwar sehr unzuverlässig an, funktioniert aber besser
als man glaubt. Also bevor man für eine zweifelhafte Lösung Geld
ausgibt, kann man erst mal die kostenlose Variante ausprobieren.
