Scheibenwischermotor entstören!

Jan K. OP #2362945
Lesenswert?
• ▲
▼
Hallo,

ich habe einen Scheibenwischermotor, den ich für ein Projekt benutze.
Auf dem Getriebe steht noch folgendes: 171 955 713  SWF.
So meine Frage: Sind diese Motoren schon entstört (hab bei Google nichts
finden können). Wenn ja, wie sind sie entstört? Wenn nein, wie entstört
man diesen Motor.
Ich weiß zwar wie man Motoren entstört, aber bei diesem Motor weiß ich
nicht wie ich vorgehen soll, da ich nicht weis, welches eingangssignal
etc der brauch... .

mfg

Jan
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
MaWin Gast #2362959
Lesenswert?
• ▲
▼
Entstören muß man ja nur, wenn es etwas stört,
und wenn es etwas stört, ist auch egal, ob schon
Entstörversuche im Motor gemacht wurden,
die reichen dann ja offenbar nicht aus.

Die übliche Entstörung besteht aus 3 (Keramik-)
Kondensatoren C a 47nF/50V und 2 UKW-Drosselspulen
S die den Motorstrom aushalten müssen:

 o-------S--+--+----+
            |  |    |
            |  C    |
            |  |    |
            C  +--( M )  Gehäuse vom Motor
            |  |    |
            |  C    |
            |  |    |
 o-------S--+--+----+

angebracht möglichst nach am Motor
und ein verdrilltes Anschlusskabel zum Motor.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Jan K. OP #2362998
Lesenswert?
• ▲
▼
Hi

Vielen Dank.
Mein Problem ist jetzt noch, an welche Pins ich alles anschließen muss.
Ich kann den Motor nur zum laufen bringen, wenn ich den Mittleren Pin
von den drein verbinde und die andere Leitung an das Gehäuße anschließe.
Die Funktion von den anderen Pins ist mir unbekannt (würde es aber gern
wissen).

mfg

Jan
Antwort Zitieren Bearbeiten Löschen Beitrag melden
J. V. #2363170
Lesenswert?
• ▲
▼
der weitere Kontakt ist wahrscheinlich die Endabschaltung damit das Teil
nur in der Endstellung des Scheibenwischers stehenbleibt.

SWF (die schwäbische WischerFabrik aus Bietigheim) wurde in Valeo
umbenannt und heisst jetzt Niedec. Dort wirst du wahrscheinlich die
Dokumentation bzw. das Datenblatt zu deinem Teil finden
Antwort Zitieren Bearbeiten Löschen Beitrag melden
oszi40 Gast #2363338
Lesenswert?
• ▲
▼
> Die übliche Entstörung besteht aus 3 (Keramik-)
> Kondensatoren C a 47nF/50V und 2 UKW-Drosselspulen
> S die den Motorstrom aushalten müssen:

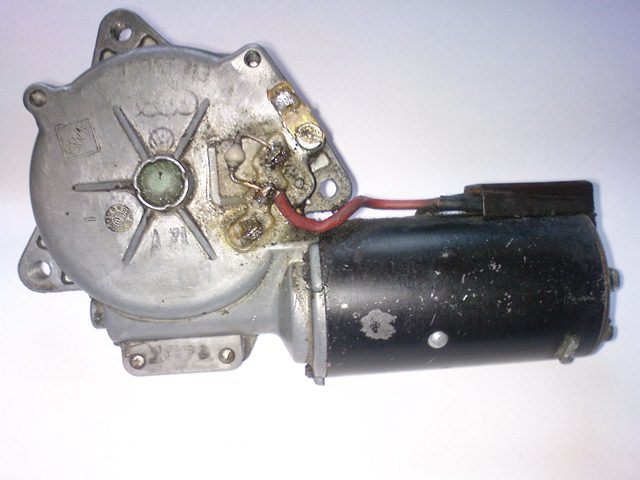

1.Ganz so einfach wird es wohl nicht, wenn ich das Foto oben sehe.
Den roten Draht könntE man zuerst mit 47nF und einer zusätzlichen
Drossel versehen. Scheinbar liegt der Motor mit dem anderen Anschluß auf
Masse?

2.Allerdings wäre neben der Entstörung die Frage der induktiven
Abschaltspannung des Motors auf die restliche Schaltung näher zu
betrachten.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
