Hi Flo,

der 11er ist der aktuelle multilayernutzen ... der geht erst Ende des
Monats in die Produktion. Da kann ich noch nichts zu sagen.

Aber ich nehme mal an, dass du den 10er meinst und der soll bis Dienstag
bei mir sein. Dann muss ich den noch auseinander dröseln und
verschicken.

Ich hab im Artikel mal das Ende der kommenden Woche (10.8.) als
Liefertermin angegeben.

Hast von mir mal wieder eine Mail bekommen.

Servus Jakob,


PERFEKT. Danke. Dann kann ich das Projekt bald abschliessen :)

Hallo Zusammen,

ich hoffe ich hab jetzt alle offenen Bestellungen abgearbeitet. Auf
jeden Fall ist der 12er Nutzen jetzt bei 84%.

So ... der 12er hat es dann endlich bis auf 95% geschaft. Hat noch
jemand was um den Rest noch voll zu kriegen? dann könnte der auch
endlich auf den Weg.

Ich schick dir heut Abend noch ein paar kleine Layouts ;)

Meine Platinen sind am Sonnabend angekommen. Danke!

Gruß,
Tillomar

Heute angekommen. Wieder alles 1A!

so ... der 12er Nutzen ist raus und in Produktion ... also ist damit der
13er Nutzen eröffnet =)

Könntest Du einen neuen Thread aufmachen. Der hier braucht ewig zum
laden.

Grüße

Ja finde ich auch! 1,374 Sekunden ist eine Frechheit! ;-)

Nee 16T

16 Tesla?

Kleiner Tipp: Es gibt hier einen Knopf »Seitenaufteilung einschalten«

Und sonst lade mal Beitrag "Transistortester AVR", der ist
noch viel größer.

Ok ... dann lassen wir den Thread mal nicht unnötig größer werden =)

Hallo Zusammen,

es gibt bei mir organisatorisch ein Update. Ab sofort gebe ich alle zwei
Wochen eine Bestellung in die Produktion.

d.h. ich mache am kommenden Wochenende die 13te Bestellung fertig und
gebe sie in die Produktion.

Der vermutete Liefertermin ist dann der 14.9.

kleiner Reminder ... ich werde dieses Wochenende wieder eine Bestellung
raus schicken.

Braucht noch jemand wirklich bis Sonntag um abzugeben? Sonst würde ich
nämlich heute Abend "den Sack zu machen".

Moin Jakob,

ich hätte wahrscheinlich noch zwei Platinen für deinen Nutzen. Ich kann
die aber erst nach der Arbeit fertig machen, wenn dir das reicht.

Bis wann musst du die Daten haben?

Viele Grüße

wenn du es schafst wäre bis 20:00 gut ... wenn das zu knapp ist, könnte
ich die Bestellung auch morgen früh fertig machen ... dann würde
irgendwann heute Nacht reichen =)

Jakob Kleinen schrieb:
> wenn du es schafst wäre bis 20:00 gut ... wenn das zu knapp ist, könnte
> ich die Bestellung auch morgen früh fertig machen ... dann würde
> irgendwann heute Nacht reichen =)

ok, ich beeile mich! ;)

Hi,

habe dir auch noch schnell eine geschickt.

Gruß Rene

Moin,

ich pack es leider nicht mehr, muss noch größere Sachen ändern... :(

Vielleicht schaffe ich es noch bis morgen früh. :-)

mach mal ruhig fertig ... ich komme heute vermutlich doch noch nicht
dazu die Bestellung fertig zu machen.

aber bis morgen Früh wäre schön gut :-)

Morgen Zusammen,

ich hatte vergessen bescheid zu geben, dass der 13er Nutzen seit Anfang
dieser Woche in der Produktion ist. Ich rechne damit, dass die Platinen
dann bis zum 14.9. bei ihren "Schöpfern" sind.

Der 15er Läuft auch schon wieder und ich würde ihn gerne am kommenden
Wochenende eintüten, da ich sonst von meinem Urlaub nicht mehr zum
Verteilen komme.

Der nächste Nutzen läuft dann bis an meinen Urlaub ran und wird dann
erst Mitte Oktober verteilt sein.

Um das ganze für euch planbar zu halten, aber ich im Artikel
(https://www.mikrocontroller.net/articles/Platinensammler#Bestellungen)
die kommenden Nutzen mit Zeitraum und geplantem Liefertermin
eingetragen.

Also in diesem Sinne, viel Spass beim Routen =)

Wann rechnest du denn mit dem 12er nutzen?

7.9? Steht so im Artikel?

Kam meine Mail vom 27.08.2013 um 22:55 an? Hab noch keine Bestätigung...

Hi Julian,

ich hab deine Daten bekommen, aber da ich nebenbei noch arbeiten muss
bin ich noch nicht dazu gekommen mir dein Layout anzusehen ;-)

Alle bisher eingegangenen Layouts für den 15er Nutzen sollten morgen
Abend ihre Bestäigungen haben.

Okay Danke für die Info!

Ist es sinnvoll eine Empfangsbestätigung bei dir anzufordern?
Beantwortest du die? Ich traue irgendwie Mail nicht sonderlich viel,
nicht das mal was im SPAM-Filter hängen bleibt oder gar nicht erst raus
geht...

wenn ich die Daten geprüft und übernommen habe, verschicke ich eine
Auftragsbestätigung (oder es kommt halt eine Rückfrage, wenn was nicht
in Ordnung ist)

Auf die Empfangsbestätigung reagiere ich normaler Weise nicht.

So ... die ABS sind raus und die Bestellung auch.

Ab jetzt läuft der 17er Nutzen ( nicht wundern ich halte die Graden
Nutzen für die Multilayer frei)

Den werde ich dann vor meinem Urlaub in die Produktion geben, so dass er
dann nach meinem Urlaub verteilt werden kann.

Näheres zu den Terminen findet ihr hier:
http://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

Ich muss mich für die Funkstille seit dem letzten Wochenende
endschuldigen, aber ich war unterwegs und hatte keinen Internetzugang.

Heute sind die Platinen aus dem 12er Nutzen angekommen und ich werde sie
am Freitag morgen in die Post geben.

Also hoffe ich, dass sie am Samstag bei euch sind.

Da ich zum ersten mal mitmache wollte ich mal fragen, wie es jetzt
abläuft.

Du hast geschrieben, dass du die am Freitag in die Post gibst.
Machst du das schon, bevor du das Geld bekommen hast?

Gruß, Daniel

Hi

wieviel Platz ist noch auf dem aktuellen Nutzen?

Hallo Jakob, habe keine AB erhalten..etwas übersehen ?

Daniel R. schrieb:
> Du hast geschrieben, dass du die am Freitag in die Post gibst.
> Machst du das schon, bevor du das Geld bekommen hast?

Schau mal im Wiki unter 5 Zahlungsarten
http://www.mikrocontroller.net/articles/Platinensammler#Zahlungsarten

Dominic A. schrieb:
> Daniel R. schrieb:
>> Du hast geschrieben, dass du die am Freitag in die Post gibst.
>> Machst du das schon, bevor du das Geld bekommen hast?
>
> Schau mal im Wiki unter 5 Zahlungsarten
> http://www.mikrocontroller.net/articles/Platinensammler#Zahlungsarten

Ahh, Danke :-)

Ro nny schrieb:
> Hi
>
> wieviel Platz ist noch auf dem aktuellen Nutzen?

Morgen zusammen,

auch wenn ich die Abs aus der vergangenen Woche noch schuldig bin ...
der 17er Nutzen läuft noch bis zum 20.9. also genau noch eine Woche.

Jakob Kleinen schrieb:
> der 17er Nutzen läuft noch bis zum 20.9.

Hallo Jakob, ich werde nun auch als Besteller einsteigen. Ich habe einen
Haufen Projekte, die im Breadboard-Statium OK sind und nun nach einer
Platine schreien. Die erste will ich bis zum Stichtag 20.09. fertig
haben.

Sie ist ca. 24mm x 12mm klein, alles SMD,
Mindestmenge: 1 Stück, also ca. 10€.

Ich versuche, Dir bis spätestens Mittwoch eine Vorabversion der
Eagle-Dateien zu schicken, damit Du schauen kannst, ob das Layout
produzierbar ist.

VG Torsten

kann man noch irgendwo erfahren, in welchem Nutzen man war? Bei mir hats
das komplette Mailpostfach zerlegt und jetzt ist alles weg :( .

Ich hatte so in verdacht dass ich in dem nutzen war, der am Freitag
versendet wurde, aber bis jetzt ist noch nichts angekommen...könntest du
mal schnell nachschauen Jakob?


Danke

mfg,
Flo

Moin Florian,

deine Platinen sind im 13er Nutzen und den erwarte ich im Laufe dieser
Woche.

Jakob: Was ist denn mit den Platinen, die du Freitag verschicken
wolltest? Sind die schon losgeschickt? Bei mir ist noch nichts
angekommen, es berichtet aber ja auch noch niemand anderes, dass er
schon bekommen hätte.

Die Platinen aus dem 12er Nutzen sind leider auf Grund einer
"Meinungsverschiedenheit" mit meinem Rechner erst heute in die Post
gegangen ... aus dem gleichen Grund sind übrigens für den 17er Nutzen
noch keine ABs raus gegangen =|

Aber auch das hole ich heute nach!

so jetzt sind alle ABs raus ... wenn jetzt noch irgendwer noch keine
Bestätigung hat ... bitte melden =)

Na ja .. als Standard will ich es mal noch nicht raus geben, aber im
Moment stehen die Chancen gut, dass das zum Standard wird.

Freut mit, wenn du mit der Qualität zufrieden bist.

Schade, bei mir ist noch nichts :-(
Aber dann bestimmt morgen :-)

Jakob Kleinen schrieb:
> im Moment stehen die Chancen gut, dass das zum Standard wird.

Nur für die Statistik: Ich bin zwar noch ein "Greenhorn" hier, aber
ich würde das im SMD-Zeitalter sehr begrüßen. Ich bin gerade dabei,
alle Teile, die ich benötige, in eine validierte Eagle-Bibliothek zu
überführen. Da wird dann auch der "tPlace" stimmen.

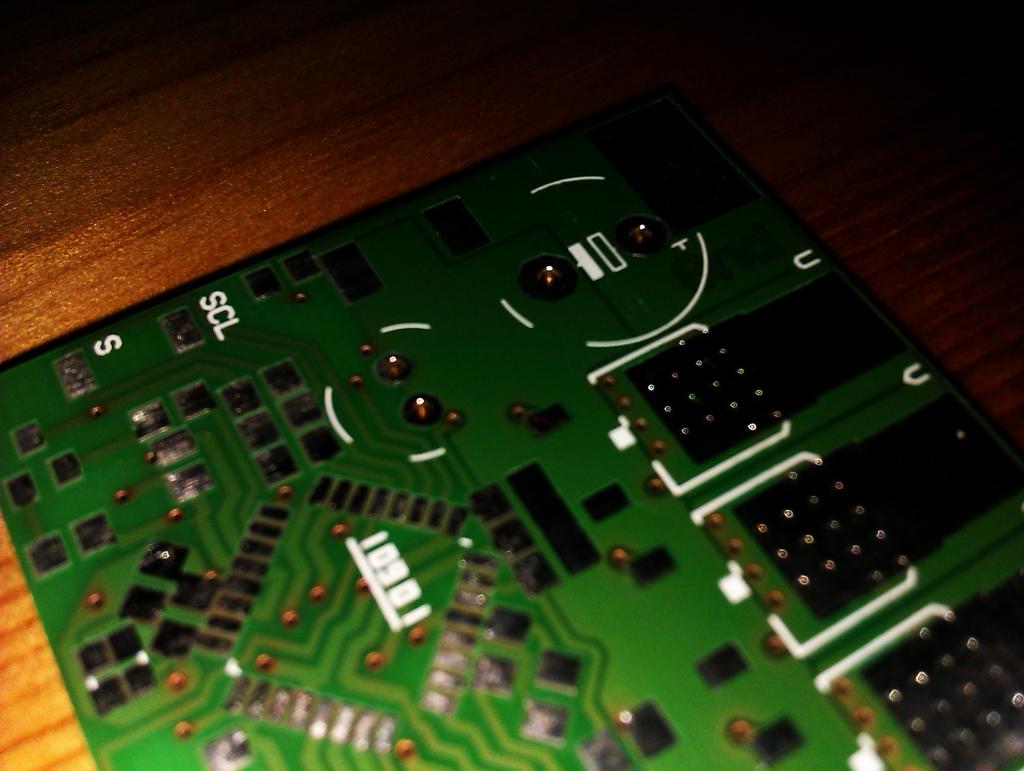

Ups, hatte ich garnicht mitbekommen, dass, zumindest teilweise, unten
auch ein Druck draufkommt. Zum Glück hatte ich den vor der Bestellung
auch passend angeordnet.

externer Gast schrieb:
> Wieviel Platz ist denn noch auf dem 17er-Nutzen?

auf jeden Fall noch genug =)

Aber heute ist definitiv letzter Abgabetag. Sonst kriege ich die
Bestellung nicht vor meinem Urlaub raus :-)

Daniel R. schrieb:
> Schade, bei mir ist noch nichts :-(
> Aber dann bestimmt morgen :-)

Ach sry, mein Fehler...
Hatte gedacht ich wäre bei dem 12er Nutzen dabeigewesen :-D. Bin aber im
13er...

Aber das müsste ja morgen abgeschickt werden, oder?

Gruß,
Der ungeduldige Daniel :-D

So, der 13er ist angekommen. Alles wie immer tiptop :) .

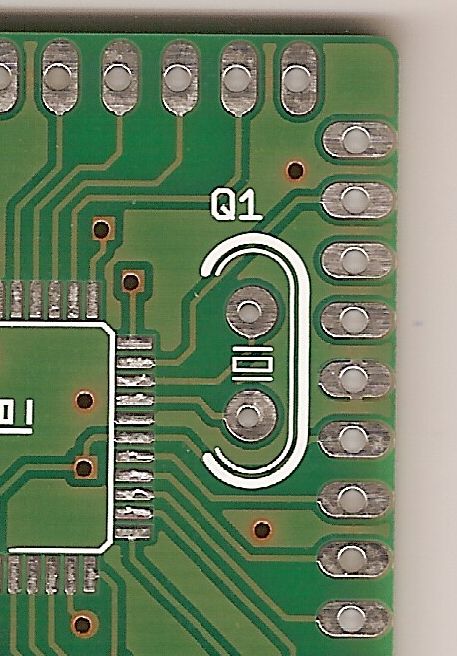

Einziger Kritikpunkt: bitte sag nächstes mal wenn der b_place und
b_names  auch gedruckt wird. ich hatte da die komplett falschen Namen
für die Pads und muss mich jetztz jedes mal daran erinnern, dass der
aufdruck nicht stimmt ^^ .

Meine (ersten) Platinchen sind in aller Schönheit angekommen, vielen
Dank!

Und danke auch für die Individualberatung!
(für diese Runde ist es sich nicht ausgegangen, sie zu berücksichtigen,
aber beim nächsten Mal - und die Platinen sind trotzdem wunderschön)

Hat schon jemand was vom 15er gehört?

Ahh, danke für die Info. Ich hatte nur die Information das er das vor
dem Urlaub erledigt haben wollte.

Hallo Zusammen,

zunächst will ich mich mal aus dem Urlaub zurück melden. Leider bin ich
ziemlich lädiert wieder gekommen, so dass ich im Moment nur einhändig
Tippen und sortieren kann.

Aus meiner Urlaubszeit habe ich eine ganze Reihe Bestellungen noch nicht
bestätigt. --> bitte habt da aus gegebenem Anlass noch ein bisschen
Geduld.

Die noch offenen Platinen sind noch nicht bei mir und werden wohl daher
auch eine Woche später als geplant ankommen.

Oje, Jakob. Im Urlaub sollst Du Dich doch erholen und nicht gefährlichen
Dingen nachgehen :-) Hoffentlich ist es nicht zu arg und alles wird
wieder heil. Gute Besserung!

Frank

Hi,
wohnt nicht Jemand in seiner Nähe und könnte ihn unterstützen ?
Ich wohne leider zu weit weg...
Gute Besserung

Danke, aber ich hab hier helfende Hände ... nur wenn man denen sagen
muss was man sonst "automatisch" macht, dauerts halt länger =)

Hi,

kann man auch von einer pdf datei (von der brd) eine Platine machen
lassen ?
ich besitze leider keine .brd Datei :(

Gruss Matze

Hallo Zusammen,

irgenwie gibts bei meinem Zulieferer auch noch Probleme, die die
Laufzeit etwas unberechenbar machen.

Gestern sind (fast) alle offenen Platinen aus dem 15er Nutzen gekommen
und ich hab sie vorhin in die Post gegeben.

Die sollten dann zum Wochenende da sein.

Der 17er Nutzen ist leider noch nicht da, aber ich gehe davon aus, dass
ich ihn zum nächsten Wochenende verteilen kann.

Also drückt uns die Daumen!

Hab dir was geschickt. Letztes Jahr ist meine Mail im Spam gelandet. Ich
hoffe diesmal nicht :D

Bitte öffnet für die Lieferzeiten-Diskussion einen separaten Thread,
damit dieser hier nicht zumüllt.

Meine beiden Platinen sind heute eingetroffen. Die sehen geradezu
perfekt aus. Vielen Dank Jakob

Edit: Ich habe doch tatsächlich einen Fehler gemacht beim erstellen...
Es sollten Null-Kraft Sockel einsetzen und habe als Bauteil natürlich im
Schaltplan den IC genutzt und die löcher sind zu klein. :(

Ich hab dir gestern noch 2 Layouts geschickt, kamen die an und kommen
die noch in den bis heute offenen Nutzen?

jepp sind da =)

Meine auch? ;)

denke schon ... aber da du hier ja nicht deinen vollen Namen angibst,
bleibt eine gewisse "unschärfe" ;-)

Aber jetzt fragt bitte nicht alle einzeln hier im Forum nach ob ich eure
Layouts habe ... ich hoffe bis morgen Abend alle offenen Bestellungen
bestätigt zu haben.

In den letzten Bestellungen sind zwei Themen häufiger aufgetaucht:

1. Ja ich habe hier die aktuelle Version von KiCad. Ich kann also auch
die Dateien mit der neuen Endung weiterbearbeiten =)

2. Teilweise sind die vorplatzierten Platzhalter für die ID so gut
versteckt, dass ich ziemlich lange danach suchen muss bzw. sie häufiger
gar erst sehe, wenn ich die Platinen in der Hand hab.

Daher braucht ihr den Plathalter nicht mehr setzen. Ich suche mir schon
eine unauffällige Stelle dafür.
Z.B. unter Bauteilen, so dass man sie nach dem Bestücken nicht mehr
sehen kann.

Hallo Jakob,

da ich noch keine Antwort erhalten habe wollt ich mal kurz fragen ob du
mein Layout bekommen hast?

LG,
Peter

so ... geschaft ... jetzt sollten alle ihre Auftragsbestätigen haben ...
falls nicht ... ihr wist schon =)

Aus gegebenem Anlass noch ein kleiner Hinweis an alle Eagler ...

wenn man aus Eagle die Gerberdaten exportiert, wird der Schrifttyp IMMER
in Vector umgewandelt.

Leider verändert das nicht nur das "Aussehen" sondern auch die Größe.

Für Schriften im Bestückungsdruck bedeutet dass, das ein ordentlich
aufgräumter Bestückungsdruck halt nicht mehr ganz so aufgeräumt ist.

Wenn man nun aber (wie ja nicht unüblich) Layoutname und Versionsstand
o.ä. im Kupfer hat und dicht an der Schrift mit Leiterbahnen vorbei
geht, kann diese Veränderung zu Kurzschlüssen führen die weder beim
Designcheck, noch beim E-Test auffallen.

* der DRC in Eagle "sieht" ja noch die richtige Schrift

* der DRC der Gerberdaten sieht halt komische Leiterbahnen, die er aber
ohne Netzliste nicht als kritisch erkennen kann

* Der E-test prüft nach einer Netzliste, die aus den (ja flaschen)
Gerberdaten erzeugt wurde

Um also nich mehr bei spätestens jeder dritten Bestellung einzeln auf
dieses Problem hinweisen zu müssen hier nun die "Abstellmaßnahme"

Am Besten gebt ihr in der Konsole (bzw. Befehlszeile) von Eagle "set
vector_font on" (ohne die "") ein.

Dann wandelt schon der Brd-Editor alle Texte in Vector um und ihr seht
auch wirklich das, was später hinten raus fällt.

Da mir das schon ein ganzes Stück Arbeit erspart, währe ich euch Dankbar
wenn ihr dies in Zukunft "unerinnert" berücksichten würdet.

Thx

Ach so ... der 19er Nutzen ist seit Dienstag in der Produktion und
sollte dann Mitte November bei euch sein.

Damit ist der 21er Nutzen natürlich eröffnet und läuft bis zum 1.11.

Servus Jakob,

kommt der 17er nun dieses WE oder nicht? ;) .

Ich sitz lansgam auf heissen Kohlen weil das Wetter mir bald nen Strich
durch Projekt macht wenn es sich noch mehr verzögert :(

Mfg,
Flo

Vielleicht ist das nochmal ein guter Moment um auf den Artikel zur
Platinensammlung hinzuweisen =)

http://www.mikrocontroller.net/articles/Platinensammler

Da gibt es den Unterpunkt 9. Bestellungen, in dem ich versuche die
Termine beisammen zu halten.

Also der 21er Nutzen wird wohl Ende November bei euch aufschlagen.

Hi Jakob,

das ist mir schon klar ;) . Den Artikel hab ich auch jeden Tag offen.

Bloss nach Artikel sind die 17er Platinen schon seit 20.10.13
ausgeliefert...und gleichzeitig in Produktion......

Deßhalb auch meine Frage ;)

Florian Eberl schrieb:
> Bloss nach Artikel sind die 17er Platinen schon seit 20.10.13
> ausgeliefert...und gleichzeitig in Produktion......

Ich lese da nur, daß am 20.10. die Termine für den 17er aktualisert
worden sind.

Ach verdammt....ich war zu blöd die richtige Zeile zu finden :P .


Wow...der Liefertermin ist ja mal heftig

ich hätte auch gerne günstig und zügig ... aber da habe ich noch keinen
Hersteller gefunden ;-)

Ich habe die Laufzeit aber vor dem Hintergrund der letzten Verzögerungen
auch ein bisschen konservativer geschätzt um nicht wieder drei mal
nachbessern und vertrösten zu müssen.

Das ist mir schon klar ;) Ist bloss ungewohnt lange. Die letzten male
gings um einiges schneller.

Naja,dann warten. Express bringt auf 2 Wochen auch nix mehr.

so ... grade sind die letzten offenen Auftragsbestätigungen raus
gegegangen ... sollte noch irgendwer keine haben ... ihr kennt das ja
;-)

ok ... ich bin dann jetzt der Meinung, alle offenen Bestellungen
zusammen und bestätigt zu haben.

Da aber sowieso ja Montag erst Produziert werden kann und noch Platz ist
... ;-)

Hallo Zusammen,

der 21er ist seit Dienstag in der Produktion. Ich habe aber die letzten
ABs noch nicht raus geschickt, da ich inzwischen auch den 17er Nutzen
bekommen habe und den jetzt erstmal auseinander dröseln und weiter
schicken möchte.

Also werden (so die Post denn will) die Platinen aus dem 17er am Samstag
bei euch sein.

so ... die Platinen sind in der Post und die letzten ABs raus.

Jakob Kleinen schrieb:
> die Platinen sind in der Post

Cool, da müsste ich dabei sein. :-) Premiere. :-)

Ich benötige 12 Star-Platinen. Du schreibst: "Es wird immer das
überdeckende Rechteck berechnet." Wenn ich Dir nun ein Layout mit einem
Star schicke, entsteht aber mehr "rot" (s. Bild), als wenn ich Dir so
ein 12er-Feld schicke und das nur einmal bestelle.

Außerdem sind 12 einzelne sicher einfacher für Dich, um Lücken im Nutzen
zu "stopfen".

Wie soll ich das Layout vorbereiten?

jepp ... sollten morgen bei dir sein =)

was deine "Sterne" angeht ... ich hab da so meine Zweifel, dass die
Zusammenfassung wirklich weniger Platz braucht als 12 Einzelne ... du
mußt ja auch zwischen den Sternen 2mm Platz für den Fräser lassen und du
hast dann umlaufend immer "Halbe" ungenutzte Stellen.

Aber in welcher Form du mir die Platinen gibst, ist für mich gleich ...
normaler Weise sind auch so genug kleine Layouts zum Füllen dabei ;-)

Bei mir sind die Platinen angekommen 1A wie immer, heute habe ich erst
bemerkt, daß beim Bestückungsdruck nur 25tNames vorhanden sind, die
27tValues nicht. ist es normal ?

Thomas der Bastler schrieb:
> Heute habe ich erst bemerkt, daß beim Bestückungsdruck
> nur 25tNames vorhanden sind, die 27tValues nicht. ist es normal ?

Ja, das ist so üblich.

Viele Grüße,
        Simon

Achso..habe nämlich gerade geschaut, ich hatte mal die Bauteilwerte auch
mal umgeschwicht gehabt, da ware es gedruckt.
Also alles was gedruckt werden soll, muss auch den 25er Layer..

Meine Platinen sind auch da, alles ok soweit, und vielen Dank an Jakob.

Ich habe mal testweise -- weil die Auflösung des Siebdruckrasters für
den Bestückungsdruck so mies ist -- eine Beschriftung über einer
Massefläche in die Stop-Lage gelegt. Was soll ich sagen -- sieht prima
aus, und ist viel besser lesbar, trotz Proportional-Font.

Gruß,
Tillomar

Meine Platinen sind heute auch angekommen. Sehen top aus und auch mit
Bestückungsdruck auf Bottom. Scheint ja jetzt wirklich Standard geworden
zu sein.

Auch meinen Briefkasten haben die Platinen heute erreicht. Wieder alles
Super, wie immer! Danke Jakob!!

Gruß
Daniel

Hallo Zusammen,

freut mich, dass das mit der Zustellung in den meisten fällen wohl
geklappt hat =)

Ich hab grade dann mal die neuen Aufträge für den 23er Nutzen (der noch
diese Woche läuft) abgearbeitet und bestätigt ... wenn ich noch
irgendwer keine Rückmeldung hat ... ihr kennt das ja ;-)

Meine Platinen sind gestern auch angekommen.
Mit dem Bestückungsdruck auf Bottom sieht das sehr gut aus!

Gruß,
Bernhard

Mal ne Frage, ist es hinterher noch möglich mehr "überproduzierte" zu
bekommen bzw einfach alle?

Hallo Zusammen,

die Nachlieferung der nicht abgenommenen Überproduktion ist nach wie vor
nicht möglich. wie schon richtig zitiert, ist das für mich hier ein
erheblicher Mehraufwand.

Nichts desto trotz, wollte ich kurz mitteilen das heute morgen die
letzten ABs (für alle bis gestern aufgeschlagenen Bestellungen) raus
gegegangen sind.

Da ich am Wochenende recht viel zu tun habe, wäre ich dankbar wenn alle
Teilnehmer der 23er Bestellung auch wirklich heute noch abgeben würden.

thx

ich versuche grade raus zu kriegen, von wann bis wann mein Zulieferer
zwischen den Tagen zu hat um eine halbwegs brauchbare Lieferzeitprognose
abgeben zu können.

sobald ich die Infos habe, werde ich die nächsten Termine
veröffentlichen.

also ... die zukünftigen Termine sind jetzt bis ins neue Jahr
hinterlegt.

Da ich schon wieder Probleme mit dem Zulieferer habe, muß ich den 19er
Nutzen neu bestellen. Daher kommt der auch erst zum Ende des Monats.

Ich hoffe, dass ich in Zukunft die Termine wieder planbar einhalten
kann.

Auf jeden Fall habe ich eben die letzten offenen Bestellungen geprüft,
übernommen und bestätigt.

Sollte mir in dem Hin und Her irgendjemand durchgegangen sein, bitte ich
um Nachsicht.

Alles was ich bis morgen früh im Posteingang habe, kann ich ggf. noch
mit bestellen =)

Jakob Kleinen schrieb:
> Da ich schon wieder Probleme mit dem Zulieferer habe, muß ich den 19er
> Nutzen neu bestellen. Daher kommt der auch erst zum Ende des Monats.

Kam meine Mail dazu noch an? Hab leider keinerlei Reaktion weder positiv
noch negativ erhalten.
Aber du denkst schon das er diesen Monat noch da ist? Wenn nicht muss
ich mir die Platinen woanders auf die schnelle organisieren... :(

Hallo Zusammen,

die verzögerungen tun mir wirklich leid, aber seit heute Morgen sind die
Platinen aus den Nutzen 19, 21 und 23 in der Post und auf ihrem Weg.

Außerdem läuft dieses Wochenende die letzte Sammelrunde für dieses Jahr.
Wer also noch mit dabei sein möchte, sollte bitte bis Sonntag morgen
seine Daten bei mir haben.

Der erste Nutzen in 2014 geht dann gleich in der ersten Januarwoche in
die Produktion.

Hier auch nochmal der Hinweis:
In der ersten Januarwoche bestelle ich auf jeden Fall auch einen
4lagigen Nutzen!

Ach ja ... bitte nehmt in Zukunft dieses Bestellformular

Nabend Zusammen,

zum kommenden Jahr werde ich einige Dinge bei meiner Platinensammlung
anpassen.

Zum einen wirds leider teurer, zum anderen gibts aber die
Überproduzierten kostelos dazu (was das teurer hoffentlich ein wenig
kompensiert).

Außerdem wird aber häufiger und immer mit doppelseitigem
Bestückungsdruck bestellt.

Und ich belebe die Multilayerbestellung wieder.

Aus diesem Grund habe ich den Artikel (
http://www.mikrocontroller.net/articles/Platinensammler ) nochmal auf
neusten Stand gebracht.

Wie gesagt, die Änderungen kommen mit dem neuen Jahr. Sie gelten also
erst ab dem 2014-001er Nutzen.

mach mal ... Sonntag Morgen muss ich die Layouts bitte haben ;-)

Jakob :
Stimmt es, daß alles was auf dem Top Layer, als Bstückungsdruck gedruckt
werden soll, muss auf dem Layer 25 ?

Ja, und denk' an Vector-Fonts (sorry, bin nicht Jakob).

jain ;-)

Bestückungsdruck der Oberseite wird aus 21-tPlace und 25-tNames und der
Bestückungsdruck der Unterseite aus 22-bPlace und 26-bNames erzeugt ...
also bei Eagle ...

ach ja ... das ist ein guter Hinweis ... steht aber auch hier
Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

Hallo Zusammen,

ich grade dabei den letzten Bestellungsschwung abzuarbeiten. Daher gibt
es noch keine ABs. Das wird sich bald ändern und ich schreibe hier
nochmal, wenn alle ABs raus sind.

Hoffentlich haben alle Beteiligten Verständnis dafür, dass ich bis dahin
nicht auf Rückfragen bzgl. der AB eingehen kann.

so ... jetzt hab ich alle Platinen verhackstückt und bestätigt =)

In diesem Sinne einen schönen ersten Avent!

Danke alles angekommen :)

Überweissung schicke ich raus.

Meine Platinen waren auch Samstag in der Post.

Ich hatte zwar bei meinem wirklich kleinen Bestückungsdruck Bedenken, es
ist aber alles wunderbar gedruckt worden!

Überweisung ist raus...

Gruß,
Thomas

Thomas T. schrieb
> Ich hatte zwar bei meinem wirklich kleinen Bestückungsdruck Bedenken, es
> ist aber alles wunderbar gedruckt worden!

Kannst du mir bitte mal ein Bild davon Posten und dazu sagen was du für
Werte bei size und ratio genommen hast? Das währe sehr nett!

Martin D. schrieb:
> Kannst du bitte mal ein Bild davon Posten und dazu sagen was du für
> Werte bei size und ratio genommen hast? Das wäre sehr nett!

Hallo Martin,

anbei meine Platine, die ich letztes Wochenende von Jakob bekommen habe
(Nutzen 19).

Hier die verwendeten Werte:

Text: "PMOD Debug Display"
Size: 40 mil
Ratio: 10%
Font: vector

Text: "DIGIT0" "DIGIT1" "JP1" "JP2"
Size: 32 mil
Ratio: 10%
Font: vector

Text: "0x60" "0x61" "0x62" "0x63"
Size: 24 mil
Ratio: 8%
Font: vector


Die Qualität hängt aber auch vom verwendeten Verfahren ab. Ich habe
schon auf Platinen Drucke gesehen, die aus einem Punktraster bestanden.
Da ist dann in dieser Größe nichts mehr lesbar.

Auch kann sich die Qualität verschlechtern, sollte Jakob seinen
Lieferanten wechseln ...

Gruß,
Thomas

Hi Thomas,

welchen Display-Treiber verwendest Du auf dem Board?
Der Baustein hat nur 16 Pins, d.h. nach Stromversorgung und I2C bleiben
günstigstenfalls 12 Pins übrig, das reicht für ein einfaches
Multiplexing von 64 LEDs (oder ohne Dezimalpunkte: 56 LEDs) nicht aus...
gibt's da auf der Rückseite noch einen Decoder, oder übersehe ich was
Wesentliches?

Gruß,
Tillomar

Tillomar Sondermann schrieb:
> Hi Thomas,
>
> welchen Display-Treiber verwendest Du auf dem Board?
> Der Baustein hat nur 16 Pins, d.h. nach Stromversorgung und I2C bleiben
> günstigstenfalls 12 Pins übrig, das reicht für ein einfaches
> Multiplexing von 64 LEDs (oder ohne Dezimalpunkte: 56 LEDs) nicht aus...
> gibt's da auf der Rückseite noch einen Decoder, oder übersehe ich was
> Wesentliches?
>
> Gruß,
> Tillomar

Nur kurz, da es sonst zu sehr Off-Topic wird:

Alle LEDs werden verwendet, auch die Dezimalpunkte. Platinenbestückung
nur auf der Oberseite.

Treiber ist ein MAX6951, angesteuert über SPI (drei Leitungen: Data,
Clock und Enable). Steuert das Display über Charlie-Plexing und arbeitet
von 2.7V bis 5.5V, also schön universell verwendbar. Alle LEDs können
einzeln angesteuert werden (wahlweise blinkend), Helligkeit kann für
jedes Digit eingestellt werden. Ich schwärme für diese Displaytreiber
von Maxim...

Gruß,
Thomas

Hallo Zusammen,

ich wollte nur mal bescheid geben, dass die Platinen aus dem 25er Nutzen
heute in die Post gegangen sind.

Also viel Spass damit =)

Freut mich, dass die Platinen gut (und rechtzeitig) angekommen sind.

Ich wollte nur kurz zu den Bestellungen für Januar sagen, dass ich schon
eine ganze Reie Layouts hier hab. Aber ich bin noch nicht zum abarbeiten
gekommen und da Weihnachten jetzt vor der Tür steht, könnte es auch noch
ein paar Tage dauern ...

Solbald die ABs raus sind, melde ich mich hier und wenn dann noch jemand
nichts gehört hat, finden wir noch rechtzeitig vor der Bestellung raus
welcher Spamfilter es diesmal war ;-)

An sonsten wünsche ich hier schon mal frohe Weichnachten und einen guten
Start in 2014!

Hallo Jakob,
auch von mir ein herzliches Dankeschön für die vielen schönen
Leiterplatten in diesem Jahr.

Durch Dein Angebot hat das Basteln mit richtigen Leiterplatten wieder
angefangen Spaß zu machen.

Viele Grüße
W.T.

Hallo Jakob,

sorry dass ich den ganzen Thread hier nicht gelesen habe, evtl. hast du
die Frage schon einmal beantwortet. Ich brauche demnächst ein paar runde
Platinen, 53mm im Durchmesser. Ist es kein Problem die über dich
anfertigen zu lassen? Was berechnest du da als Preis? Nimmst du dann das
Quadrat oder tatsächlich nur die Kreisfläche?

Gibt es bei dir eigentlich irgendwelche Mindestflächen? Ich brauche
nämlich ca. 25 Platinen 10x13mm. Schön gefräst müssen die Kannten nicht
sein, da reicht ein v-groove dazwischen.

Ach ja, wann brauchst du das Layout, um bei der nächsten Bestellund
dabei zu sein?

Dimitri Roschkowski schrieb:
> sorry dass ich den ganzen Thread hier nicht gelesen habe

Sorry nutzt nix.
Hol' das Lesen des Threads nach, dann weißt Du Bescheid. Und den Rest
erfährst Du aus dem Platinensammler-Wiki.

Tillomar

naja ... der thread ist schon ziemlich lan geworden ... daher gibts ja
hier:
http://www.mikrocontroller.net/articles/Platinensammler

ne Zusammenfassung ;-)

Zu der Frage mit der Runden Platine  ... bei einem Durchmesser von 53mm
wird schlussendlich mit dem Fräsgraben eine Fläche von 59x59mm
berechnet.

Aber auch dazu findet sich eine Erklärung im Artikel

Was ist den die Maximal Mögliche Größe ?

Gruß Matze

Hi ... da kam mir Weihnachten irgendwie "dazwischen" ;-)

normaler Weise geht alles, was ins A4-Format (ca 200x300mm) passt.

Alles Andere muss ich mir angucken ob und wie ich es in den Nutzen
kriege.

ach ja ... ich bin vor Weihnachten nicht mehr dazu gekommen, mir die
eingegangenen Bestellungen anzusehen. habt da also bitte noch ein
bisschen geduld.

Aus dem gleichen Grund habe ich übrigens den Abgabetermin für den 1.
Nutzen im neuen Jahr noch eine Woche raus geschoben (auf den 10.1.).

Im Artikel kannst du ja mal in der FAQ den Punkt rausnehmen, das der
4-Lagen Nutzen eingestampft wurde, dem ist ja nicht so. Ich würde es ja
selbst ändern, ich will aber nicht in deinem Artikel rumpfuschen.


Dennis

Hallo Jakob,

meine letzte Bestellung ist ja schon etwas länger her, deshalb hier noch
kurze Fragen:

> Fräsungen

> Innerhalb der Leiterplatten können Fräsungen beliebiger Form eingebracht
> werden. Auch diese müssen mit einem 2 mm-Fräser herstellbar sein. Daher
> sollte man diese in einer eigenen Lage mit einer Strichstärke von min.
> 2 mm Zeichnen.

Auf welcher Lage?
Oder doch Kontur mit 1 MIL / 0,0254 mm (bzw. Width=0) und mind. 2mm
Abstand auf Lage 20 (Dimension)

Verringert sich die Größe bei metallisierten Fräsungen durch die
Metallisierung oder wird das bei der Fertigung berücksichtigt?

> Bohrungen

> Der kleinste verfügbare Bohrdurchmesser beträgt 0,3 mm.

Gibts dafür Empfehlungen / bevorzugte Durchmesser?
Bohrungen lieber Metrisch (in 0,1mm Stufen) oder Zoll verwenden?

LG
Ralf

@ Ralf:

Ausfräsungen müssen mit einem 2mm-Fräser machbar sein. Das kannst du mit
einer Strichstärke von 2mm machen oder (besser) zeichne mit einer
Strichstärke von 1MIL (genau wie die Kontur) einen Rahmen um den Bereich
der Ausgefräst werden soll.

Ich bin bisher davon ausgeangen, dass die angegebenen Bohr und
Fräsdurchmesser enddurchmesser (also nach dem Metallisieren) aber ich
frage da noch mal nach. Auch wegen der Bohrschrittauflösung.

@ Henning:

nein nein, du bist nicht vergessen worden. Ich hab noch keine ABs
verschickt. Ich hoffe, dass du sie bis Donnerstag hast. Es soll ja auch
noch genug Zeit für Korrekturen bleiben ;-)

so .. hier noch der Nachtrag bzgl. der Bohrungen:

die Bohrdurchmesser sind Enddurchmesser. Und da die Platinen aus lokaler
Produktion stammen, sollten die Bohrer in Metrischen Maßen und in 0,1mm
Schritten gewählt werden.

Hi Jakob,

wann willst Du spätestens die 4-Lagen-Layouts haben?

Kannst Du evtl. den 4L-Nutzen als 2x2L-Stack produzieren lassen? Also
nicht 1+2+1, sondern 2+2. Das sorgt dafür, daß die beiden innenliegenden
Lagen sehr eng beieinander liegen; nur so bekommt man die nötige
Flächenkapazität für die verschiedenen EMV-Maßnahmen hin.

Falls das jetzt nicht mehr klappt, würde ich es auch mal mit dem
"normalen" Stack versuchen, aber die Wirkung der Pufferfläche ist min.
um den Faktor 15 schlechter. Ist evtl. schon ein weiterer 4L-Nutzen
geplant -- bei dem Du das dann berücksichtigen könntest?

Gruß,
Tillomar

Hi Tillomar,

für den 4L-Nutzen gilt auch der kommende Freitag als Annahmeschluss. Ob
ich den Stack ändern kann, muss ich klären ... kannst du mir den für
dich besten Stack mailen?

@Stefan:
schick mir die Daten ruhig. Wo es möglich ist, vermeide ich das mit dem
Konvertieren zwar, aber inzwischen kriege ich das meistens selber hin
;-)

@Henning:
Ich meinte eigentlich nur Korrekturen im Sinne von "Wo ist denn mein
Zweites Layout" oder "ich wollte doch 2 Stk haben" ... nicht im Sinne
von "Ich hab da noch nen Fehler in der schon bestellten Platine
gefunden" ;-)

@All:
Ich bin gestern mit den ABs nicht mehr fertig geworden. Also habt da
bitte noch bis heute Abend / morgen Früh geduld =)

Sowas kommt schon mal vor und wäre ja schon unschön.

Schick mir ruhig die korrigierten Daten nochmal zu. Aber schau bitte
nochmal in Ruhe drüber (es reicht mir, wenn ich sie bis Morgen Abend
habe), damit ich nich die korrigierten Daten nochmal korrigieren muss
(hat es alles schon gegeben).

So ... die Auftragsbestätigungen für alle Bestellungen, die ich bis
gestern Morgen hatte sind eben raus gegangen.

Die noch offenen bearbeite ich heute und morgen ... plus noch einen Tag
sicherheit ... wer Samstag Abend noch keine Post von mir hat, bitte
melden ;-)

Hi Jakob,

ich habe Dir den Stack gemailt, aber nichts weiter von Dir gehört --
hast Du die eMail nicht bekommen, oder bist Du nur zu beschäftigt?

Gruß,
Tillomar

Hallo,

ich habe noch eine Frage zum Bestückungsdruck. Werden die Pads
mittlerweile automatisch freigerechnet?
Der Hintergrund ist der, dass ich bei meiner aktuellen Platine bei
manchen Bauteilen eine Alternativbestückung vorsehe. Daher kommt es vor,
dass der Bestückungdruck des einen Bauteils auf den Pads des anderen
liegen kann.

jupp ... ich mache das inzwischen selber und bei jedem Layout

Ah, super. Danke für die schnelle Antwort. Dann kann ich mir das Ändern
der Bibs sparen.

Hallo,

ich habe leider noch keine Auftragsbestätigung erhalten :( Gesendet habe
ich dir am 09.01 um 20:11 eine Mail und jetzt gerade wieder eine zur
Sicherheit ;)
Anhang ist als zip ist das ein Problem?

Viele Grüße
Julian

Hallo Jakob,

habe dir meine Bestellung am 09.01. um 17:38 geschickt und ebenfalls
noch keine Auftragsbestätigung erhalten. Ist die Mail bei dir
angekommen?

Viele Grüße,
Markus

Bitte habt da noch ein bisschen geduld ... in den letzten zwei Tagen ist
hier ein bisschen das Chaos ausgebrochen.

ich bemühe mich die Ab's so schnell wie möglich raus zu schicken

so ... jetzt sind die letzten AB's sind jetzt raus =)

Die Platinen sollten bis Anfang Feb. verteilt sein ... hier:
http://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

gibt's aber auch die Spalte "Liefertermin" ;-)

So ... gestern Abend habe ich die letzten offenen AB's rausgeschickt.
Ich hoffe ich habe niemanden vergessen.

Aus gegebenem Anlass weise ich nur mal wieder auf den Schrifttypbug in
Eagle hin ... bitte achtet darauf, dass ihr alle Texte in Vector-Font
umwandelt.

Ich hatte das hier

Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

schon mal beschrieben.

Ich wollte heute Abend bzw. Morgen auch noch etwas in Auftrag geben.
Ist der Nutzen voll ?

nein nein ... ich wollte nur vermeiden, dass ich jemanden vergessen hab
der schon abgegeben hat.

der 2014-2er Nutzen läuft normal bis Freitag ... also immer her mit den
Platinen ;-)

Hallo zusammen,

Fūr alle die auch Pastenschablonen benötigen habe ich hier
Beitrag "SMD Pastenschablonen"
Eine Testrunde für einen Stencil Pool eröffnet

Ahoi Jakob,

habe erfahren, daß sich Deine Produktionskosten aufgrund von Deinem
unzuverlässigen Zulieferer erhöht hat.

Weiter wird eine Bearbeitungsgebühr von € 5,-- je Layout erhoben. Im
Gegenzug erhält man eine Überproduktion gratis zu dem eigentlichen
Auftrag dazu.

Überproduktionen werden bei der eigentlichen Produktion mit
einkalkuliert, sprich, sind schon mit einkalkuliert worden.
Der Absatz von Überproduktionen dürfte eher schleppend sein und somit
ein "Gewinnausfall".
Dieser "Gewinnausfall" wird mit der Erhebung von einer
Bearbeitungsgebühr je Layout geschickt kompensiert, was der Auftraggeber
dann quasi doppelt bezahlt -

Selbst habe ich schon Hunderte von Euros in Deine hervorragenden
Platinenproduktionen investiert und war bis dato immer vollstens
zufrieden.

Deine neueste Verkaufstrategie wird langfristig nicht aufgehen, denn die
Konkurrenz schläft nicht und Abstriche, wie auch immer, in der
Produktion, kann man sich heraussuchen, wo man Einsparungen vornehmen
kann.

"Eine Kuh wird solange gemolken, wie sie Milch gibt", sagt ein altes
Sprichwort.
Meine Kuh gibt keine Milch mehr.

GW

Ja, es ist teurer geworden. Aber jedem steht ja frei sich einen anderen
Anbieter für seinen Auftrag zu suchen.

>Der Absatz von Überproduktionen dürfte eher schleppend sein und somit
>ein "Gewinnausfall".

Ich bin kein Vielbesteller, aber hat sich das mit dem Verkauf der
Überproduktion nicht schon längst erledigt?

Hallo Zusammen,

es ist mal wieder so weit. Ich habe alle offenen Bestellungen durch und
auch die zugehörigen Auftragsbestätigungen sind raus.

Sollte ich jemanden vergessen haben, bitte melden. Der Nutzen geht dann
am Montag in die Produktion.

Schönes Wochenende

Jakob

ok ... könntet ihr euch dann wieder einkriegen? Hier gehts jetzt weder
um Rechtschreibfehler, noch um Überprojekte.

es geht schlicht um Platinensammelbestellungen. Für die ich übrigens
grade nach Möglichkeiten suche, um den Preis wieder nach unten zu
kriegen.

Ich will dabei aber weder auf ausländische Zulieferer zurückgreifen,
noch technisch abstriche machen.

Habt da bitte Geduld. Sobald es da was neues gibt, melde ich mich.

... schrieb:
> angesehen. Für eine Europakarte bezahle ich also bei dir 75,38 +
> Versandkosten 2,50€. Also 77,88€. + 1x Überschuß-Leiterplatte kostenlos
> dazu.

kommen, glaube ich noch € 5,- Bearbetungsgebühr dazu

... schrieb:
> Nehme ich den dort angebotenen größeren Nutzen von 400 mm x 330 mm liegt
> der Preis pro Europakarte sogar nur noch bei 46,82€ incl. MwSt. und
> Versand.

Ich fasse mal zusammen:

"Wenn ich mir einen günstigeren Anbieter suche, wird es ja günstiger!"

So eine Überraschung.

Jakobs Angebot ist doch nicht für Europlatinen gedacht. Mach die gleiche
Kalkulation nochmal für eine 20x30mm-Platine (die man nicht in
dutzendfacher Ausfertigung braucht) und plötzlich sieht man, was man an
dem Angebot von Jakob hat. Selbst mit der Bearbeitungsgebühr...

Meine Güte.

Viele Grüße,
        Simon

... schrieb:
> Simon Budig schrieb:
>> Jakobs Angebot ist doch nicht für Europlatinen gedacht. Mach die gleiche
>> Kalkulation nochmal für eine 20x30mm-Platine
>
> Mit ein wenig nachdenken wärst du darauf gekommen, dass das Europaformat
> hier nur als Vergleichsmaßstab gilt.
> Dann überlege doch mal wieviele 20x30 mm Leiterplatten in einen Nutzen
> von 400 x 330mm hinein passen und dann mach dir deine Kalkulation doch
> mal selbst.

Jeder Hinz-und-Kunz Leiterplattenfertiger hat die Europlatinengröße im
Angebot. Ab etwa dieser Größe herrscht Wettbewerb, entsprechend sind die
Preise gut.

In deine Nutzengröße passen (mit Fräsrand) ca. 190 Platinen mit 20x30mm.

Aber was will ich als Hobbyist mit 190 Platinen meines Layouts, von dem
ich in der ersten Runde nicht mal sicher bin ob es funktioniert?

Klar, wenn ich 200 Platinen brauche, dann gehe ich nicht zu Jakob, weil
jeder direkt beauftragte Fertiger günstiger ist. Aber wenn ich nur 2-3
für einen Prototypen brauche?

Mit Jakobs Angebot lande ich bei ca. 10 EUR, bei Fischer zahle ich das
vierfache. Für ein vierlagiges Layout wird es noch günstiger.

Es ist einfach unsinnig, an Jakobs Angebot die Maßstäbe einer
Massenproduktion anzulegen. Klar, die Bearbeitungsgebühr macht es etwas
unattraktiver, aber jetzt darüber zu meckern, dass große Platinenmengen
teurer sind als bei anderen fertigern ist doch hirnrissig.

Viele Grüße,
        Simon

Hallo Zusammen,

ich habe eben die Platinen aus dem 1. Nutzen verteilt und in die Post
gegeben. Leider war ich erst nach der Lehrung da. Also werdet ihr die
Platinen wohl frühestens Samstag haben.

Ach ja und was den 3er angeht, so sind alle ABs raus ... ich hoffe es
ist niemand auf der Strecke geblieben =)

Angekommen und perfekte Leiterplatten, geiler Service.

Vielen Dank!

Auch angekommen, alles OK

Auch angekommen leider sind die DuKos nicht gebohrt. Habe dir dazu
gerade schon eine Email geschrieben.

Hallo!

Meine Platine ist auch angekommen. Bin diesmal nicht ganz so zufrieden,
aber alles eher kleine Mängel, die der Funktion der Platine warsch
keinen Abbruch tun.

Ich habs mal als Bild angehangen, nicht die beste Qualli, aber mein
Handy ist bisschen älter und hat auf so kurze Entfernungen so seine
Probleme.

Die zwei großen Kondensatoren sind im Bestückungsdruck nicht rund
gemalt, sondern mit Unterbrechungen, die ich mir so nicht erklären kann.
Am linken Bild-Rand sieht man auch die beiden Pins SDA und SCL, wo SDA
auch zur Hälfte fehlt. Solche Fehler sind einige auf der Platine
verteilt, aber alle nur im Bestückungsdruck.

Sind also alles rein optische Fehler, von ihrer el. Funktion wird die
Platine wohl funktionieren, denke ich mal ganz stark, werd ich ja die
nächsten Tage sehen, wenn ich sie gelötet habe. Ich will jetzt auch
keinen riesen Aufriss deswegen machen, vielleicht liegts ja auch an mir,
ich wollte es einfach mal erwähnen, das es diesmal nicht ganz rund lief.
Ich hab ja bisher schon einige PLatinen bestellt, bisher waren alle ohne
erkennbare Mängel.

Dennis


Edit:

Ich hab mir mein Layout nochmal angesehen, einen Fehler habe ich bei mir
entdeckt, ich habe meine Schrift nicht als vector geschrieben. Aber ich
sehe auf der Platine, das du es anscheinend für mich umgewandelt hast.
Also kann es ja daran nicht so richtig liegen, auch wenn ich bei der
nächsten Bestellung darauf achten werde :-)

Die Platinen sind da. Alles bestens!

Bei mir fällt auch etwas, ist absolut nicht schlimm, aber anscheinend
gibt es auch Probleme bei den anderen mit Bestückungsdruck auch.

Hallo Zusammen,

tut mir leid, dass ich mich erst jetzt melde. Das WE war voller als
erwartet =)

Aber ich habe mir die Sachen jetzt mal in Ruhe angesehen und die
fehlenden Bohrungen kann ich leider nur durch Produktionsfehler
erklären.

Es gab zwar auch ein KiCad-Board wo die Langlöcher eine DC-Buchse nicht
gebohrt wurden, aber das wiederum liegt an der Langlochdefinition in
KiCad.

Sollte da noch jemand Fehler finden, bitte schnell melden. Dann kann ich
die Reklamationen bündeln.

Was die Fehler im Bestückungsdruck angeht habe ich mir die Sache auch
nochmal angesehen.

Da gab es zwei Fehlerquellen.

Zum einen habe ich wohl versehentlich Teilweise den Bestückungsdruck der
Oberseite von den Pads der Rückseite frei gerechnet (Markus und Dennis)
und zum anderen sind Teilweise Linien die auf den Bestückungsdruck
sollten im Value-Layer gezeichnet worden (Thomas) und daher dann nicht
mitgekommen.

Aber das Problem mit den Schriften im Proportionaltyp tritt leider
immernoch recht häufig auf. Daher nochmal der Hinweis, dass ALLE Texte
bitte im Vector-Format sein sollten ;-)

Jakob Kleinen schrieb:
> Bestückungsdruck
> sollten im Value-Layer gezeichnet

Hallo Jakob,

Der Value Layer ist Layer 27

Bei der vorletzten Bestellung fehlte alles, was auf Layer 27 Value war..

Ich kann mich gut erinnern, habe Dich mal gefragt auf welchen Layer
solle die Sachen sein, die als Bestückungsdruck gelten.
Damals hast gesagt Layer 25 tNamens.

Bei der letzten Lieferung war alles was ich auf den Layer 25 gesetzt
habe auch gedruckt! Also OK.

Warum die Linie fehlt, führe ich zurück auf die Bibliothek von der LCD.
Da ist wahrscheinlich der Fehler drin.

Ich hab mal die Sache angeschaut.

Also die Aussage stimmt definitv nicht :
"sollten im Value-Layer gezeichnet worden" also Layer27


Die Elemente auf Layer21 sind da, was fehlt ist die Layer27

??? mir ist grade nicht ganz klar, ob du den Fehler jetzt erkannt hast
oder ich deine Anmerkung nicht verstehe ...

Wie du schon gesagt hast, kommen die Layer27 (tValues) nicht mit in den
Bestückungsdruck.

Ausserdem hast du klar gemacht, dass in der Lib wohl die fehlende Linie
in eben diesem Layer liegt.

Der Fehler in meiner "Aussage" ist wohl ein vergessenes Komma ...
"(...)Linien die auf den Bestückungsdruck sollten" KOMMA "im Value-Layer
gezeichnet worden(...)"

Ist das soweit richtig?

Jakob Kleinen schrieb:
> Der Fehler in meiner "Aussage" ist wohl ein vergessenes Komma ...
> "(...)Linien die auf den Bestückungsdruck sollten" KOMMA "im Value-Layer
> gezeichnet worden(...)"
>
> Ist das soweit richtig?

Jops...passt

Jakob Kleinen schrieb:
> Zum einen habe ich wohl versehentlich Teilweise den Bestückungsdruck der
> Oberseite von den Pads der Rückseite frei gerechnet

Okay, mit so einem Fehler kann ich leben. Bis zur nächsten Bestellung
:-)


Dennis
