von Jakob K. (jakobk)


Lesenswert?

Oh mist ... da war gut gemeint woh das Gegenteil von gut gemacht ...
danke für die Rückmeldung.

Beim nächsten mal werd ich besser aufpassen.

von Markus G. (thechief)



Lesenswert?

Hallo Jakob,

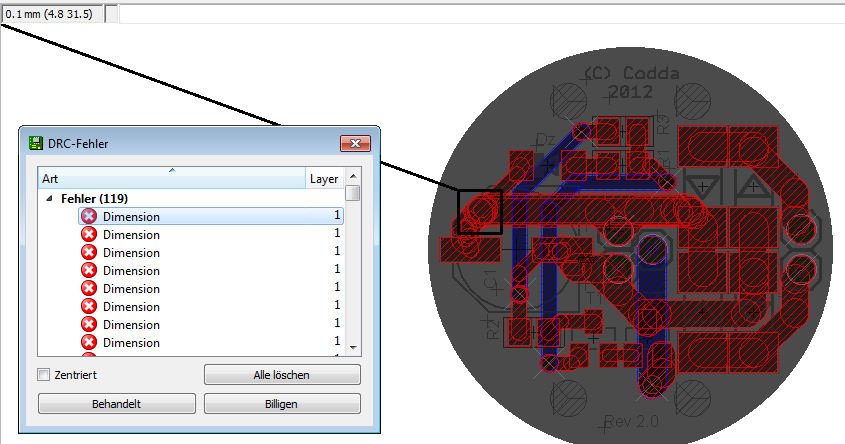

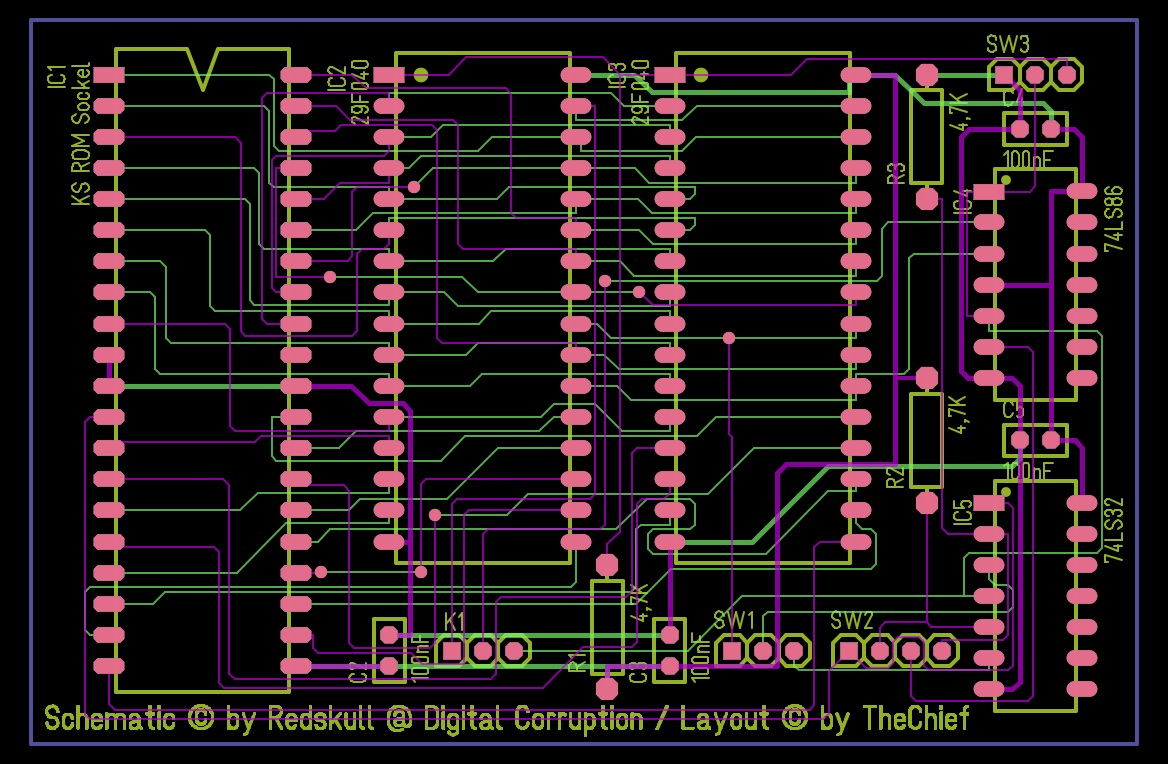

bei meiner Platine ist der Fehler wohl auch aufgetreten (s. Anhänge).
Die Ursache schein ja schon gefunden zu sein, ich schildere meinen Fall
nur der Vollständigkeit halber, weil meine Quelldaten X-Gerber Dateien
waren!

Ist zwar nicht schön aber auch kein Beinbruch... :-)


Viele Grüße

Markus

von ich (Gast)


Lesenswert?

Wann wäre denn die nächste Möglichkeit zur Layoutabgabe? Weis man schon
was?

von Alexandre T. (alexandre_t)


Lesenswert?

@ich
Wenn ich mich richtig errinnere - 1.06. - also jetzt :)
Beitrag "Re: Platinensammler - Leiterkarten für 30ct/cm²"

von Jakob K. (jakobk)


Lesenswert?

Jepp ich nehme noch bis zum 1.6. (also kommenden Freitag) Layouts an.

Ach ja, ich habe grade an alle die bis jetzt bestellt haben ihre
Auftragsbestätigungen verteilt.

Wenn irgendwer noch keine bekommen hat ... bitte melden.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab grade die letzten Auftragsbestätigungen verschickt ...
wer noch keine bekommen hat oder einen Fehler findet ... bitte melden =)

Ach ja ... da die Frage auch schon mehrfach kam ... Wenn alles passt,
sollten die Platinen aus dieser Runde dann zum Wochenende 22.-23.6. bei
ihren "Schöpfern" sein.

von Dennis H. (t1w2i3s4t5e6r)


Lesenswert?

Hallo Jakob!

Ich habe dir schon gestern noch ne Mail zurück geschickt, weil ich deine
Rechnung nicht ganz verstehe, vielleicht ist die Mail ja im Spam Ordner
gelandet.


MfG Dennis

von fleißiger layouter (Gast)


Lesenswert?

Hallo Jakob,

klasse Angebot! Plane bei der nächsten Runde teilzunehmen. Gibt es schon
einen Termin?

von Alex S. (Gast)


Lesenswert?

Hi Jakob,

habe immer noch keine Rechnung von dir bekommen.
Gruß Alex

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

die aktuelle Runde ist zwar noch in der Mache, aber ich hab nichts mehr
vom LP-Hersteller gehört und das werte ich als gutes Zeichen =)

Mir ist nur aufgefallen, dass ich den nächsten Termin noch nicht
veröffentlicht habe.

Ich möchte den Ablauf leicht abändern.

Auf Grund der regen Nachfrage sammle ich ab jetzt durchgehend Layouts
und wenn der Nutzen voll ist, bestelle ich.

Damit jeder aber sicher sein kann, dass er seine Platinen auch
spätestens nach einer definierten Zeit hat, sammle ich maximal einen
Monat lang (das ist so mehr oder weniger das bisherige Intervall).

Ab 80% Auslastung warne ich hier im Forum vor und wenn der Nutzen voll
ist, läuft die Uhr wieder von Vorne.

Ich gebe aber immer feste Endtage an ... und um damit gleich loszulegen
...

Der nächste späteste Abgabetermin ist der 6.7.

von Jakob K. (jakobk)


Lesenswert?


von Michael .. (bigneal)


Lesenswert?

das sollte wohl eher in den FAQ-Thread rein?

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Besteht die Möglichkeit, mal einen 4-lagigen Nuten sammelzubestellen?

von Jakob K. (jakobk)


Lesenswert?

Im Prinzip spricht da nichts gegen ... der würde dann doppelt so viel
kosten ... also:

1. Platine eines Layout 60ct/cm²,
jede Weitere des gleichen Layouts 40ct/cm²
und die Überproduzierten dann 20ct/cm²

(Auch hier gilt wieder die Fräsgrabenregel)

vorrausgesetzt es finden sich genug abnehmer ?!?

von Dr. G. Reed (Gast)


Lesenswert?

4-Lagig wär schonmal eine feine Sache, ich hab zwar momentan nichts in
der Art, bin aber prinzipiell schon interessiert daran!

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab heute die Platinen bekommen. Ich hoffe, dass ich die morgen
fertig auseindander gedröselt und in die Post kriege.

Theoretisch sollten die Platinen dann am Wochenende verteilt sein.

von Thomas D. (thomasderbastler)


Lesenswert?

Goil....!!

von Hans B. (Firma: ohne) (dc4mg)


Lesenswert?

Hallo Jakob,
was  wäre die Mindestfläche bei Dir für 4 lagig ?
Hans

von Jakob K. (jakobk)


Lesenswert?

Da sollte genau wie beim 2-Lagigen der 1cm² gelten. Ich setze für den
4-lagigen Nutzen nur keinen festen Termin an und schaue mal, wie die
Resonanz ist.

Ich hoffe mal, dass sich in den kommenden rund 4 Wochen genug leute
finden die mit bestellen (früher ist mir natürlich auch recht) ... an
sonsten muss ich das Konzept für die 4 lagigen nochmal überdenken.

von Simon B. (nomis)


Lesenswert?

Jakob Kleinen schrieb:
> Da sollte genau wie beim 2-Lagigen der 1cm² gelten.

Ich glaube Hans meinte eher, wie groß der Nutzen insgesamt sein muss,
damit es sich lohnt.

Viele Grüße,
         Simon

von Jakob K. (jakobk)


Lesenswert?

Achso ... insgesammt brauchen wir pro Nutzen rund 4 Eurokarten

von Jakob K. (jakobk)


Lesenswert?

So ... die Platinen sind in der Post und die Rechnungen sind auch raus.

von Alex S. (Gast)


Lesenswert?

Hallo,

ich will unbedingt eine 4-Lagige Platine bestellen.
Meine wäre ca. 100mm x 80mm.

Meldet Euch, vielleicht kriegen wir den Nutzen bald voll.

Gruß Alex

von Steffen H. (avrsteffen)


Lesenswert?

Hallo,

ich würde auch min. eine 4-lagige mal mit bestellen. Muss nur noch
geroutet werden. Vieleicht schaff ich es bis nächstes WE.

Gruß Steffen

von Wolfram K. (wolees)


Lesenswert?

Hallo,
ich habe Eagle 4.15 die Lib ist für 4.60.
Kann mir jemand die Lib als Script exportieren. Dann kann ich sie wieder
importieren.
Danke !

In den FAQ, scheint keiner mehr reinzuschauen.

Gruss,
WoleES

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

Ich hab grade nen ganzen schwung größerer Layouts bekommen und werde
wohl am Montag schon mal alle bis dahin abgegebenen Layouts in einem
Nutzen verhackstücken ... wenn also noch jemand was "schneller" haben
möchte ... ich könnte vor allem noch kleine Platinen brauchen ;-)

Für alle die den Montag nicht schaffen ... nur die Ruhe ... ich sammle
einfach direkt für den nächsten Nutzen weiter und den 6.7. als spätesten
Abgabetermin behalte ich auch bei!

von Charly B. (charly)


Lesenswert?

Wolfram Kaisser schrieb:
> Hallo,
> ich habe Eagle 4.15 die Lib ist für 4.60.
> Kann mir jemand die Lib als Script exportieren. Dann kann ich sie wieder
> importieren.
> Danke !
>
> In den FAQ, scheint keiner mehr reinzuschauen.
>
> Gruss,
> WoleES

sobald mir die Glaskugel verraten hat um welche es sich handelt .....

vlG
Charly

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab beim letzten durchgang die Lötmaske mit 2mil statt mit 4
mil von den Pads weg zu rechnen und das hat für mich zufriedenstellend
geklappt.

Wer das also möchte, kann das in Zukunft gerne in seinen design regeln
anpassen. Aber bitte im zweifels fall nicht beschweren, wenn dann an den
Pad-Rändern evtl. mal ein bisschen Stoplack auf den Pads landet :-)

von Wolfram K. (wolees)


Lesenswert?

Hi Charly,
da musst du deine Glaskugel mal putzen. Ich kenne nur die eine vom Jakob
mit der Bestell ID zum zuordnen.

Habs jetzt mal ohne raus geschoben. Der Jakob wird schon ein Plätzchen
für die ID finden.

Gruss,
Wole aus ES

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade die bis jetzt abgegebenen Daten geprüft, übernommen und
die Auftragsbestätigungen verschickt.

Sollte ich jemanden vergessen haben ... bitte melden!

von Jakob K. (jakobk)


Lesenswert?

Ich hab gestern Abend den Wochenendschwung übernommen und die
zugehörigen Auftragsbestätigungen verschickt.

Der Nutzen ist mit den neunen Layouts jetzt fast zu 80% voll.

Wer also umbedingt noch in die nächste Bestellung möchte, sollte sich
evtl. beeilen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:

> Wer also umbedingt noch in die nächste Bestellung möchte, sollte sich
> evtl. beeilen.

Da häng' ich mich doch glattweg mal mit rein.

Da du deine gmx.de-Adresse nicht mehr hast und ich mit gmail schlechte
Erfahrungen gemacht habe, dass denen meine Mails wohl "zu stinknormal"
sind und dann als Spam einsortiert werden (vielleicht liegts auch an
meinem "etwas anderen" Domainnamen, keine Ahnung, das sagen die
einem ja nicht): guck mal ggf. noch in deinen Spam-Ordner ...

von Jakob K. (jakobk)


Lesenswert?

Der Nutzen ist voll!

ich habe eben die letzten Daten übernommen und die Auftragsbestätigungen
Verschickt (auch an dich Jörg ;-) )

Aber ich sammle gleich weiter. Der neue Nutzen läuft bis spätestens zum
27.7. aber wenn der wieder früher voll ist, geht der entsprechend
schneller raus.

von Wolfram K. (wolees)


Lesenswert?

Hallo Jakob,
ich habe keine Bestätigungsmail bekommen.
Dann bin ich nicht mit dabei oder habe ins Nirwana gemailt.
(platinensammler bei gmail)

Kundennnummerfeld
Kannst du mir die Lib dazu exportieren bzw. beschreiben was du da
brauchst.

Gruss,
Wole

von Wolfgang R. (portside)


Angehängte Dateien:

Lesenswert?

Hallo
Habe Platinensammler.lbr für Eagle 4.x portiert

Kundenummern auf Kupfer Layern bringen
mit platinensammler_02.dru Restrict Fehler.

Ich habe deshalb LP_NUMBER_SILK_TOP benutzt und
Kundennummer in den Bestückungsdruck gelegt.


Damits keine Namensprobleme gibt platinensammler-e4x.lbr genannt.

von Wolfram K. (wolees)


Lesenswert?

Hallo Wolfgang,
vielen Dank das ging ja super fix.
Die ID ist ja super klein, da muss der Jakob wohl mit der Lupe suchen.

Gruss,
Wolfram

von ... (Gast)


Lesenswert?

Jörg Wunsch schrieb:
> Da du deine gmx.de-Adresse nicht mehr hast und ich mit gmail schlechte
>
> Erfahrungen gemacht habe,

Wie lautet denn jetzt die aktuelle Email-Adresse von Jakob?

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

platinensammler a googlemail com

von Bernd T. (bastelmensch)


Lesenswert?

Vor zwei (oder3?) Tagen habe ich meine Platinen bekommen und ich muß
sagen das ich total begeistert bin. Es sind 5 verschiedene kleinere
Designs.

Super Qualität und alles wo es hingehört.

Ich habe Jakob Gerber Dateien gegeben die ich vorher schon gecheckt
hatte.

Auf jeden Fall werde ich mich wieder beteiligen. Einen kleinen
vergessenen Nachzügler habe ich schon in Auftrag gegeben.

Vielen Dank an dieser Stelle an Jakob!

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

eigentlich sollten jetzt alle ihre Auftragsbestätigung (oder Rückfragen
zu ihren Layouts) haben.

Wenn ich jemanden vergessen hab ... noch ist Platz im Nutzen, also bitte
zeitnah melden!

von F.e (Gast)


Lesenswert?

Hallo Jakob,
Ich hatte dir schon ein paar mal ne Email geschrieben aber noch keine
Antwort erhalten.
Kam Email nicht an?
Gruß Felix Benutzer Kappos

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

der neue Nutzen (20120008) ist jetzt zu ca.80% voll und ich hab an alle
mitbesteller die Auftragsbesätiungen verteilt.

Der letzte Nutzen ist auch auf dem Weg und sollte theoretisch zum
Wochenende verteilt sein.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab grade die Platinen aus dem 20120706-Nutzen auseinander
gedröselt und schicke sie morgen raus.

von WoleES (Gast)


Lesenswert?

Hallo Jakob,
ich habe leider noch keine Mail bekommen. Ich würde so gerne mal mit
machen.
Was hab ich falsch gemacht ? Stimmt was mit dem Layout nicht.
"kleine 2 Lagen" am 24.06 und 04.07 an platinensammler ät gmail com
Soll ich noch mal an eine andere Mail schicken ?

Gruss,
Wolfram Kaisser

von Wolfram K. (wolees)


Lesenswert?

Ist ja der Hit, jetzt hat es echt noch geklappt. Ich hab schon an mir
gezweifelt ;-)

Gruss,
Wole

von Thomas D. (thomasderbastler)


Lesenswert?

Habe heute an meine PCBs bekommen, Klasse wie immer !!!

von F. E. (kappos)


Lesenswert?

Hallo Jakob,
Platine ist heute angekommen!
Super Qualität! Danke!

Ist das aktuelle Nutzen schon voll? Hätte durchaus nochmal was zu
bestellen.

Gruß Felix

von Thomas D. (thomasderbastler)


Lesenswert?

Wann ist wieder "Annahmeschluss" ?

von Jakob K. (jakobk)


Lesenswert?

Es fehlen noch etwas über 10% um den Nutzen "reif" zu kriegen. Wann
genau das sein wird, kann ich nicht sagen.

Ich nehme mal an, dass es aber spätestens kommende Woche soweit ist.

Wer umbedingt diesmal dabei sein möchte, sollte sich aber sputen. Was
nicht mehr mit rein passt, bildet den Anfang für den nächsten Nutzen ...

von M. K. (kichi)


Lesenswert?

Ich wäre noch mit 1St. mit 18.2mm x 15.9mm dabei, wenn möglich. Daten
schicke ich dir morgen.

von Norbert S. (norbert)


Lesenswert?

Ich würde auch eine in 40x12mm mitbestellen. Gibt es etwas besonderes
bei dem Export aus Altium zu beachten?


Gruss
Norbert

von Jakob K. (jakobk)


Lesenswert?

Hi Norbert,

eigentlich nicht ... die Lagenbezeichnungen stehen ja hier:

Beitrag "Mögliche Datenformate"

bitte beachten (weil schon häufiger falsch gewesen) die Dateiendung ist
*.L0x und nicht *.10x.

An Sonsten sollte das eigentlich klar sein ... ggf. wäre es gut, wenn du
mir deine Formatierung dabei schreibst. (ggf. wäre auch ne Telefonnummer
hilfreich, um Fragen kurzfristig klären zu können)

Also immer her damit =)

von Jakob K. (jakobk)


Lesenswert?

So ... der aktuelle Nutzen ist voll und grade richtung Fertigung raus
gegangen.

Alles wie immer ... die Sammlung geht weiter und den neuen Nutzen werde
ich spätestens am 31.8. schließen.

von Rene Z. (renezimmermann)


Lesenswert?

Hallo,

wie sieht es denn auf dem aktuellen Nutzen aus? Bräuchte kurzfristig 4
Platinen.

Gruß Rene

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich habs zwar noch vor dem Wochenende geschaft die PLatinen in die Post
zu geben, aber die Rechnungen muss ich noch fertig machen.

Teilweise sind ja nicht so viele Überproduzierte dabei gewesen wie
eigentlich bestellt und nicht jeder hat die vollen Protokosten ( weil ja
leichter).

Also wartet mit den Überweisungen noch bis ich die Rechnungen
rumgeschickt hab ... ich hoffe, dass ich das noch übers WE hinkriege =)

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

die Rechnungen sind raus und in den letzten Tagen sind so viele neue
Layouts bei mir aufgeschlagen, dass ich noch nicht fertig mit der
Datenkontrolle und Übernahme bin.

Ohne wie gesagt schon alle Daten geprüft zu haben, würde ich sagen der
Nutzen ist schon ziemlich voll. Aber ein paar kleinere Sachen könnten
noch passen.

Alle die bis jetzt noch keine Auftragsbestätigung haben ... bitte ruhig
bleiben, bis jetzt ist der Nutzen noch nicht voll und da euere Daten ja
schon bei mir sind, seid ihr auch auf alle Fälle mit dabei und die
Aufttragsbestätigungen gehen so schnell wie möglich (nur nicht mehr
heute Nacht) raus.

von Jakob K. (jakobk)


Lesenswert?

So ... ich hab grade alle noch offenen Auftragsbestätigungen verteilt.

Ein bisschen Platz wäre noch, aber wenn bis Morgen Nachmittag nichts
mehr kommt, setzte ich morgen Abend dann den Nutzen.

Dann kann der diese Woche noch in die Produtkion =)

von power_supply (Gast)


Lesenswert?

Hallo Jakob,
kannst du schon sagen wann der nächste Nutzen in produktion geht bzw.
bis wann du die gerber files benötigst?

lg

von Tim H. (hotty) Benutzerseite


Lesenswert?

Hallo,

ich würde diesmal auch mitmachen. Brauche einen Prototypen. Oder dauert
es noch lange? Sonst würde ich nämlich wo anders fertigen lassen.

Gruß

von Axel J. (axeljaeger)


Lesenswert?


von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Kontur mit Strichstärke 0 im Layer Dimension hat bisher immer den
gewünschten Erfolg gebracht...

Für spitze Ecken den Fräserradius beachten!

von Axel J. (axeljaeger)


Lesenswert?

ok also die Kontur und nicht die Fräsbahn. Was hat der Fräser für einen
minimalen Radius?

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Ich glaube ist Durchmesser 2mm, steht aber auch irgendwo im Fred...

von Jakob K. (jakobk)


Lesenswert?

Oha ... da war ja wieder was los übers WE ...

also bzgl. der Platinenkonturanfrage:

die Kontur sollte sich mit einem 2mm Fräser fahren lassen. sonst musst
du da ggf. nachfeilen.

allerdings sieht das so aus als sollten die Außenkanten metalisiert
werden ... das könnte schwierig werden.

Um ganz sicher zu gehen, solltest du mir aber dein Layout schicken.

bzgl. Nutzen:

Ich hab vor ner Woche einen vollen Nutzen bestellt und hab auch schon
wieder einiges für den jetzt Laufenden bekommen.

Wann genau der voll sein wird kommt letztlich ja auf euch an =) aber
wenn ich die neuen Aufträge verhackstückelt hab meld ich nochmal. Dann
kann ich sagen, wie viel Prozent des Nutzen noch fehlen.

Einen Termin gebe ich nicht mehr ab. das hat eher zu verwirrung geführt,
als das es genützt hat.

von WoleES (Gast)


Lesenswert?

Hallo Jakob,
die Aussenkante Metalisiert ist aber nur das Modul was er drauf gelötet
hat.
Ich denke er meint nur die Trägerplatine.
Wenn er alles auf eine macht braucht er die Aussenkante auch nicht
metalisieren.

Gruss,
Wole ES

von Jakob K. (jakobk)


Lesenswert?

Ahso ... ja macht Sinn =)

von Jakob K. (jakobk)


Lesenswert?

Ich hab grade alle neuen Bestellungen geprüft und übernommen. Die
Auftragsbestätigungen sind auch raus.

Wenn also jemand noch keine Post bekommen hat ... buisness as usual ;-)

Der laufende Nutzen ist übrigens fast halb voll.

von Bernd T. (bastelmensch)


Lesenswert?

Hi Jakob,

bist Du mit miener Anfrage schon weiter gekommen?

Gruß Bernd

von Jakob K. (jakobk)


Lesenswert?

Kurzer Zwischenstand ... der aktuelle Nutzen (20120011) ist zu 2/3 voll.

von Axel J. (axeljaeger)


Lesenswert?

Wie groß ist denn der Nutzen absolut?

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

ich hab heute die Platinen bekommen und angefangen sie auseinander zu
dröseln. Wird aber wohl noch bis Morgen dauern ... zum kommenden WE
sollte aber jeder seine Platinen haben =)

die letzten Bestellungen die übers WE gekommen sind, hab ich nicht
bearbeiten können ... werde ich aber machen, wenn ich die Platinen
rausgeschickt hab.

Gruß

Jakob

von Michael H. (michael_h45)


Lesenswert?

Hallo Jakob,

ich bräuchte 2 Stück jeweils 182 x 85mm. Wäre der Nutzen damit
vielleicht schon voll?

Grüße,
Michael

von Jakob K. (jakobk)


Lesenswert?

Jepp, das würde ziemlich gut passen =)

von Joe G. (feinmechaniker) Benutzerseite


Lesenswert?

Hallo Jakob,

ich benötige noch 10 Stück 16mm x 20mm. Ist noch Platz auf dem Nutzen?
Gruß Joe

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> Jepp, das würde ziemlich gut passen =)
Ja super, dann schreib ich dir gleich ne Mail!

von Jakob K. (jakobk)


Lesenswert?

Joe G. schrieb:
> ... Ist noch Platz auf dem Nutzen?


Jain ... der Nutzen ist nach der Bestellung von Michael eigentlich voll,
aber wenn du mir deine Daten schickst, häkle ich die Falls möglich noch
irgendwo zwischen.

Prinzipiell ist aber ja nach dem Nutzen auch vor dem Nutzen ... ich
sammle also jetzt schon wieder für den Nächsten und was jetzt noch kommt
und nicht mehr passt ist dann halt beim kommenden dabei =)

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> der Nutzen ist nach der Bestellung von Michael eigentlich voll
Sehr schön! Dann kann ich so in 2..3 Wochen mit den Platinen rechnen,
richtig?

von Jakob K. (jakobk)


Lesenswert?

Ja ... ich hab zwar diese Woche noch keine Auftragsbestätigungen
verschicken können, da ich zu viel anderes zu tun hatte, aber das hole
ich übers WE nach und dann geht der Nutzen am Montag raus.

von Frank W. (wesoft) Benutzerseite


Lesenswert?

Hi Jakob,

ich hatte Dir letzte Woche auch eine Platine geschickt, hab aber (noch)
keine AB bekommen. Ist meine Mail bei Dir angekommen?

LG,
-Frank-

von Jakob K. (jakobk)


Lesenswert?

Hi Frank,

zu bahupten, dass ich grade viel zu tun hätte wäre noch untertrieben ...
ich bemühe mich so schnell wie möglich mit der Datendurchsicht fertig zu
werden.

Habt da bitte noch ein bisschen geduld mit mir.

Gruß

Jakob

von Kevin K. (nemon) Benutzerseite


Lesenswert?

Hab dir nachträglich noch die .brd statt der .sch geschickt...

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> Habt da bitte noch ein bisschen geduld mit mir.
Bei dem Preis kann man locker n bisschen Geduld aufbringen.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> zu bahupten, dass ich grade viel zu tun hätte wäre noch untertrieben ...

Nur mal zur Sicherheit: bist du immer noch im "swamped under"-Modus,
oder muss man sich allmählich Sorgen machen, wenn man eine Auftrags-
bestätigung noch nicht erhalten hat?  (Ich wäre schon gern in der
aktuellen Runde mit dabei.)

von Jakob K. (jakobk)


Lesenswert?

jepp ... aber auf meiner ToDo-Liste fürs Wochenende ist das AB
verschicken schon FETT markiert ... steht vor dem Checken der diese
Woche gekommenen Daten =)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

OK, OK, lasst dir die Zeit, die du brauchst.  Man weiß nur bei
heutigen Mailsystemen nicht mehr, was sie da alles so ins
Spamfilter schmeißen. ;-)

von Chris L. (chk1987) Benutzerseite


Lesenswert?

Ähm, dumme Frage, aber wo finde ich nochmal die mail Adresse?

von Michael H. (michael_h45)


Lesenswert?

platinensammler bei googlemail punkt com.

von Chris L. (chk1987) Benutzerseite


Lesenswert?

Danke, habs in der *02.DRU dann auch schon gefunden! Na dann mal los mit
dem File ;-)

von Peter C. (spacetec)


Lesenswert?

funktioniert statt googlemail auch gmail?

von Michael H. (michael_h45)


Lesenswert?

Nicht zwingend - man kann es bei googlemail auswählen.
Sollte die Mail nicht ankommen, kommt sie aber auch wieder zurück - du
kriegst es also mit.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

ich hab den 2012-0011er Nutzen jetzt endlich auf den Weg gebracht. Jeder
der bis jetzt eine AB bekommen hat ist mit auf diesem Nutzen.

Wer mir Daten geschickt hat und noch keine AB hat ( das sind schon
wieder einige) ist mit auf dem 2012-0013er (ja ich weiß, dass da ne 12
fehlt, aber die war ne eillige Sonderbestellung)

Die noch offenen Bestellungen versuche ich im Laufe der Woche zu
bearbeiten, aber der 2012-0013er ist grob geschätzt knapp halb voll ...
je nach beteiligung sollte der also auch bald reif und auf dem Weg sein
=)

von Bernd T. (bastelmensch)


Lesenswert?

Hi Jakob,

wie siehts mit meinem Sonderwunsch aus?

Gruß Bernd

von Bernd T. (bastelmensch)


Lesenswert?

Hallo Jakob,

habe eben Deine Email entdeckt, super das es geht, ich schicke Dir die
Daten!

Gruß Bernd

von Lars P. (codda)


Lesenswert?

Hallo Jakob,

ich hatte Dir am letzten Freitag noch eine Mail geschickt für eine 1Zoll
große Rundplatine. Falls die im Spam gelandet ist, melde Dich noch,
ansonsten warte ich einfach auf Deine Auftragsbestätigung.

Grüße,
Lars

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> ich hab den 2012-0011er Nutzen jetzt endlich auf den Weg gebracht. Jeder
> der bis jetzt eine AB bekommen hat ist mit auf diesem Nutzen.
Sehr schön!
Nachdem gestern schon die Bauteile eingetroffen sind, wird das Warten
jetzt hart =)
Ich schätze mal, Ende kommender Woche sind die Leiterplatten bei dir,
oder?

von Jakob K. (jakobk)


Lesenswert?

Michael H. schrieb:
> Ich schätze mal, Ende kommender Woche sind die Leiterplatten bei dir,
> oder?

Ich hoffe es, aber mit dem Feiertag heute kann es auch Anfang kommender
Woche werden.

Ungeachtet des schon bestellten 20120011er Nutzen hab ich heute dank
Feiertag endlich geschaft den 20120013er zu bearbeiten und grade ALLE
noch offenen AB's verschickt.

Wenn jetzt noch jemand auf Post wartet ... bitte melden!

Zur Info: der 20120013 ist jetzt zu ca 70% voll.

von Michael H. (michael_h45)


Lesenswert?

Jakob Kleinen schrieb:
> Michael H. schrieb:
>> Ich schätze mal, Ende kommender Woche sind die Leiterplatten bei dir,
>> oder?
>
> Ich hoffe es, aber mit dem Feiertag heute kann es auch Anfang kommender
> Woche werden.
Super, Danke für die Rückmeldung!

von Jakob K. (jakobk)


Lesenswert?

So schnell kanns gehen ... der 20120013er ist grade voll geworden. Also
sollten alle, die eine 20120013er AB bekommen haben in ca 3 Wochen ihre
Platinen haben.

Ab sofort ist also Annahme für 20120014 ;-)

von Andreas G. (and1g)


Lesenswert?

Wie sieht das eigentlich aus mit vierlagigen Platinen?
Bin grad dabei mir ein Layout zu machen. Dauert aber noch mindestens
eine Woche. Wären 65x85mm, ich bräuchte mindestens 2 davon. Ist in der
Hinsicht etwas möglich?

von Chris (Gast)


Lesenswert?

Jakob Kleinen schrieb:
> So schnell kanns gehen ... der 20120013er ist grade voll geworden. Also
> sollten alle, die eine 20120013er AB bekommen haben in ca 3 Wochen ihre
> Platinen haben.
>
> Ab sofort ist also Annahme für 20120014 ;-)

super!!!

von Jakob K. (jakobk)


Lesenswert?

Andreas G. schrieb:
> Wie sieht das eigentlich aus mit vierlagigen Platinen?
> Bin grad dabei mir ein Layout zu machen. Dauert aber noch mindestens
> eine Woche. Wären 65x85mm, ich bräuchte mindestens 2 davon. Ist in der
> Hinsicht etwas möglich?

Die Frage kommt nicht zum ersten mal ... daher hab ich jetzt mal den
Testballon hier Beitrag "Platinensammler - Multilayerleiterkarten für 60ct/cm²" auf
den Weg gebracht.

von Bernd T. (bastelmensch)


Lesenswert?

Heute habe ich wieder LPs vom Jakob bekommen.

Bin wieder sehr zufrieden und schalte jetzt gleich mal den Lötkolben
ein. :-)

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Bernd T. schrieb:
> Heute habe ich wieder LPs vom Jakob bekommen.

Ich auch.

> Bin wieder sehr zufrieden und schalte jetzt gleich mal den Lötkolben
> ein. :-)

Geht's dir gut.  Ich muss warten, bis mein Sohn seine anderen noch
offenen Aufgaben erledigt hat, damit er seine Platine dann
bestücken kann. ;-)  (Ihr wisst ja, dass SMD-Löten kinderleicht
ist. :)

von Volker G. (voga2073)


Lesenswert?

Jakob,

kann es sein, dass der Hersteller diesmal das Fräsen vergessen hat?

Ich hab auf einer Platine den WBTOR1 aus der con-lumberg, da haben die
Pads einfach nur Löcher gekriegt. Im Layer 46 (Milling) ist aber eine
Ellipse innerhalb der Pads eingezeichnet, die eigentlich ausgefräst
gehört.

Zumindest kriege ich das Bauteil nicht auf die Platine... :-(

Volker

von Axel J. (axeljaeger)


Lesenswert?

Meine sind leider noch nicht da, hoffentlich morgen.

von Michael H. (michael_h45)


Lesenswert?

Meine sind auch angekommen. Alles einwandfrei und tadellos! Besten Dank!

von Michael H. (michael_h45)


Lesenswert?

Hm, auf den ersten Blick zu früh gefreut... beim Bestücken hab ich schon
gesehn, dass das Leiterbild deutlich überätzt ist. Und bei
Inbetriebnahme bei lausigen 5mA für eine LED hats die erste 150µm-soll
Leiterbahn zerlegt: die LED hat geleuchtet, dann kurz geflackert, danach
wars dunkel. Auch sind ein paar Restringe deutlich dünner als 150µm
geworden und dann beim Bohren angerissen worden, wobei das ja nicht
weiter tragisch ist.
Mal sehn, wies bei den restlichen 23 Kanälen so läuft.

Hats mich da als einzigen erwischt oder sind eure Leiterbahnen auch
dünner als erwartet?

von Bernd T. (bastelmensch)


Lesenswert?

Bei mir sind die Leiterbahnen OK.

von Michael H. (michael_h45)


Lesenswert?

Hab mal mit einem 1200dpi Scan nachgemessen. Referenz dabei war ein
Mittel aus dem 7mm Raster der Kanäle.
Die Leiterbahnen sind zwischen 60 und knapp 100µm dick. Das ist schon ne
Menge... und die Erfahrung mit der LED lässt mich stark daran glauben,
dass es da noch wesentlich feinere Stellen gibt. Schade...

von Jakob K. (jakobk)


Lesenswert?

Hi Michael,

bisher gabs solche Probleme nicht, aber für dein Layout sind auch keine
Überproduzierten mitgekommen. Scheint also bei der Herstellung
schwieriger gewesen zu sein.

Kannst du mir mal die Bilder mailen? dann kläre ich mal mit dem
LP-Hersteller, was denn da los war.

von Jakob K. (jakobk)


Lesenswert?

Volker G. schrieb:
> Jakob,
>
> kann es sein, dass der Hersteller diesmal das Fräsen vergessen hat?
>
> Ich hab auf einer Platine den WBTOR1 aus der con-lumberg, da haben die
> Pads einfach nur Löcher gekriegt. Im Layer 46 (Milling) ist aber eine
> Ellipse innerhalb der Pads eingezeichnet, die eigentlich ausgefräst
> gehört.
>
> Zumindest kriege ich das Bauteil nicht auf die Platine... :-(
>
> Volker

Morgen Volker,

das Problem dürfte sein, dass langlöcher nicht im Milling sondern als
Kontur um ein Pad gezeichnet sein müssen.

Problem hatten wir hier schon mal diskutiert.

von Volker G. (voga2073)


Lesenswert?

Hallo Jakob,

seltsam ist das schon. Ich hatte schon häufiger DC-Buchsen in meinen
Platinen, die waren immer problemlos.

Jetzt hab ich mir eben mal die DC-Buchse in der Eagle-Library angesehen,
die hat nix im Dimension-Layer, trotzdem wurden die Langlöcher sauber
ausgeschnitten.

Im letzten Post zu dem Thema fand ich von Dir:
>Ich werde mich erkundigen, wie der Hersteller das
>haben möchte und mich dann nochmal melden.
, fand aber dann keine weitere Antwort mehr darauf.

Wie ist denn jetzt das offizielle Procedere? Wenn ich im Dimension-Layer
ein Rechteck reinlege, mit dem das Langloch ausgeschitten werden soll,
nimmt der Hersteller da nicht auch seinen 3mm Fräser?

Grundsätzlich ist das für die jetzige Platine kein Problem, da das nur
ein Testballon war. Für spätere große Designs würde ich nur gerne
wissen, was wie zu beachten ist.

Gruß, Volker

von Michael D. (etzen_michi)


Lesenswert?

Wie schaut es aktuell mit der Zeit zur nächsten Bestellung aus, bräuchte
da was relativ kurzfristig und überlege zwischen bestellen und selber
fertigen.


Bei der Gelegenheit:
Wie groß ist ein Nutzen?
Gibt es einen Sonderpreis bei bestellung eines ganzen Nutzen?

von Axel J. (axeljaeger)


Lesenswert?

Hi,
bei mir ist leider immer noch nichts angekommen. Sind die Platinen ggf.
schon wieder zurück bei dir, Jakob?

von Jakob K. (jakobk)


Lesenswert?

Michael: der 20120014er ist noch nicht so sehr voll ... aber wenn du
viel hast, kann sich das ja ändern ;-)

Allerdings kann ich da preislich nichts machen.

@Axel: ??? bis jetzt sind sie noch nicht zu mir zurückgekommen, aber
wenn die wieder hier landen, melde ich mich.

von Michael D. (etzen_michi)


Lesenswert?

Vielen Dank für die Info ... die "kruzfristige" Platine ist nur 1-2cm²
groß.



Die Frage nach Sonderpreis ging darum was wenn ich einen Kompletten
Nutzen mit "einem" Layout voll machen würde.

von Michael H. (michael_h45)


Lesenswert?

Michael H. schrieb:
> Hab mal mit einem 1200dpi Scan nachgemessen. Referenz dabei war ein
> Mittel aus dem 7mm Raster der Kanäle.
> Die Leiterbahnen sind zwischen 60 und knapp 100µm dick. Das ist schon ne
> Menge... und die Erfahrung mit der LED lässt mich stark daran glauben,
> dass es da noch wesentlich feinere Stellen gibt.

Michael H. schrieb:
> Mal sehn, wies bei den restlichen 23 Kanälen so läuft.

Die Platine ist jetzt voll bestückt und getestet: keine weiteren
Ausfälle, alle restlichen Leiterbahnen sind heil geblieben.

von Axel J. (axeljaeger)


Lesenswert?

So meine Platinen sind heute auch angekommen und augenscheinlich in
Ordnung.

von D.E. (Gast)


Lesenswert?

Hallo Jakob,

meine Leiterplatten sind alle einwandfrei.
Vielen Dank für den super Service, ich werde bestimmt wieder mitmachen!

D.

von D.E. (Gast)


Lesenswert?

Noch 'ne Frage...

Kannst Du schon mit Eagle V6 Daten etwas anfangen?

Grüße

D.

von Chris L. (chk1987) Benutzerseite


Lesenswert?

D.E. schrieb:
> Noch 'ne Frage...
>
> Kannst Du schon mit Eagle V6 Daten etwas anfangen?
>
> Grüße
>
> D.

Ja, kann er... Zumindest mit meinen...

von Alexandre T. (alexandre_t)


Lesenswert?

Jakob, sagst Du uns Bescheid, wenn Du die aktuelle Sammelaktion
bestellst?

von Jakob K. (jakobk)


Lesenswert?

Jepp mache ich ... der 20120014er ist bis jetzt knapp halb voll ... aber
das kann sich ja laufend ändern.

Ich würde schätzen Ende dieser oder Anfang nächster Woche ist es soweit
(vermutlich)

Die Platinen aus dem 20120013er sind übrigens gekommen und gehen morgen
früh in die Post.

Ach und ja ... Eagle 6.x geht auch =)

von Jakob K. (jakobk)


Lesenswert?

@Martin M.:

kannst du bitte deinem Spamfilter sagen, dass er meine Mails nicht
ablehnen soll?

Sonst ist das mit der Auftragsbestätigung schwierig ;-)

deine Platine vom 11.10. ist auf jeden Fall mit im 20120014er Nutzen

von Chris L. (chk1987) Benutzerseite


Angehängte Dateien:

Lesenswert?

Platine ist angekommen. Eine Frage hab ich jedoch.

Meine Beschriftung ist im Design sauber, auf der Platine ist die
Übereinander (siehe Anhang). Woran liegt das, bzw. bin ich dran Schuld?
Was muss (kann) ich anders machen?

von Kay (Gast)


Lesenswert?

Chris L. schrieb:
> Platine ist angekommen. Eine Frage hab ich jedoch.
>
> Meine Beschriftung ist im Design sauber, auf der Platine ist die
> Übereinander (siehe Anhang). Woran liegt das, bzw. bin ich dran Schuld?
> Was muss (kann) ich anders machen?

Das nächste mal den Text als Vektor einfügen !

Gruß Kay

von Michael H. (michael_h45)


Lesenswert?

Chris L. schrieb:
> Was muss (kann) ich anders machen?
Eagle kann keine Gerber-Daten aus Proportionalschrift
(nicht-Festbreiten-Schrift) erzeugen. Es gibt eine Option, die die
Verwendung von Proportionalschrift abschaltet. Eagle nennt das dann
Vector-Font.
1
help set
verrät dir mehr.
IIRC gibt das auch einen DRC-Fehler.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Kay schrieb:
> Das nächste mal den Text als Vektor einfügen !

Bzw. die Gerberdaten selbst kontrollieren.

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

heute ist ein recht großer Schwung Layouts auf einmal bei mir
aufgeschlagen.

Ich bin zwar noch nicht ganz durch mit der Datenübernahme, aber es ist
jetzt schon klar das der 14er Nutzen damit voll ist.

Morgen gehen dann die letzten AB's raus und Anfang kommender Woche werde
ich den Nutzen dann in die Fertigung geben.

Ab jetzt eingehende Layouts (und evtl. auch die letzten von Heute)
eröffnen den 15er Nutzen.

Also immer her damit ... je mehr kommen, um so schneller kommen die
nächsten Platinen =)

von Alexandre T. (alexandre_t)


Lesenswert?

@Alle:

Bis jetzt habe ich an Jakob die Eagle-Dateien zugeschickt und er hat sie
selbst überarbeitet, dafür bin ich ihm sehr-sehr dankbar! Irgendwann
(schon vor langer Zeit) habe ich festgestellt, dass die
Standardbibliotheken von Eagle durch die DRC von Jakob nicht
durchkommen, weil die Markierungen (t/bPlace, t/bDocument usw.) sehr oft
auf Stopmasken liegen.

Einige von Bibliotheken habe ich für mich überarbeitet, das ist aber
sehr aufwendig. Einige anderen Platinen habe ich einfach ohne Siebdruck
bestellt, dies ist mir aber auf Dauer zu schade. Deswegen habe ich mir
überlegt, die Gerber-Dateien selbst zu generieren, zu bereinigen und zu
kontrollieren, bevor ich die an Jakob zuschicke.

Gibt es Tools zur Bearbeitung der Gerber-Dateien (Viewer kenne ich
schon)? Welche könnte man empfehlen (freie natürlich beforzugt)? Wie
macht ihr die Datenaufbereitung? Ich bin doch nicht der einzige, dem der
Funktionsumfang vom Eagle genug ist und der die Problematik entdeckt
hat... :)

PS. Gibt es evtl andere Lösungen für das Problem?

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Das überarbeiten des Bestückungsdruckes in den Libs kannst Du Dir
sparen, der Druck muss eh für Vias etc. freigerechnet werden.

von Alexandre T. (alexandre_t)


Lesenswert?

Vias habe ich fast nie, aber den Bestückungsdruck hat Jakob bei meinen
Platinen schon paar mal bemängelt...

von Martin H. (marrtn)


Lesenswert?

@Alexandre: Den SMASH-Befehl von EAGLE kennst Du?
Ich "Smashe" grundsätzlich alle Bauteile. Nach dem Layouten werden alle
Layer ausgeblendet und nur tStop, tPlace und tNames eingeblendet. Mit
dieser Ansicht ist der Bestückungsdruck in ein paar Minuten aufgeräumt.

von Alexandre T. (alexandre_t)


Lesenswert?

@Martin H:
Selbstverständlich.
Es geht nicht um die Namen, sondern um Linien. Ich habe eine
Problemstelle auf dem Bild umkreist
https://lh6.googleusercontent.com/-Gddy77I6lpI/UHvfDnmITdI/AAAAAAAAC6Q/pW025cdnsQ8/s800/soic2dil8a.png

von K. D. (deka)


Lesenswert?

Hab mal angefangen mit nem Artikel. Muss man noch dran arbeiten !

https://www.mikrocontroller.net/articles/Platinensammler

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> der 20120014er ist bis jetzt knapp halb voll

Gibt's schon eine Schätzung, wann er in Auftrag geht?  Obiger Text ist
ja nun schon 3 Wochen her ...

von Axel J. (axeljaeger)


Lesenswert?

Jupp und ich hab seit ner Woche Layouts in der Pipe und noch keine AB...

von Alexandre T. (alexandre_t)


Lesenswert?

@Jörg
Noch später am 25.10 gab es die Aussage:

>aber es ist jetzt schon klar das der 14er Nutzen damit voll ist.

So ich hab gehofft, dass der 14er schon raus ist.

von Rene Z. (renezimmermann)


Lesenswert?

meiner Meinung nach ist der 14er Nutzen raus:

>heute ist ein recht großer Schwung Layouts auf einmal bei mir
>aufgeschlagen.
>Ich bin zwar noch nicht ganz durch mit der Datenübernahme, aber es ist
>jetzt schon klar das der 14er Nutzen damit voll ist.
>Morgen gehen dann die letzten AB's raus und Anfang kommender Woche werde
>ich den Nutzen dann in die Fertigung geben.

Gruß Rene

von Jakob K. (jakobk)


Lesenswert?

Hallo zusammen,

Die "funkstille" tut mir leid, aber ich hab noch immer recht viel zu
tun.

Daher hab ich nicht nochmal ausdrücklich gemeldet, dass der 14er schon
letzte Woche in die Produktion gegangen ist.

Also jeder der eine 14er AB hat sollte spätestens Anfang kommender Woche
seine Platinen
bekommen.

Der 15er ist inzwischen für eine Sonderbestellung raus. Das heißt der
aktuelle Nutzen ist der 16er und zu dem bin ich noch gar nicht gekommen
... Also sind alle ohne AB im 16er.

Ich werde die aufgelaufenen Bestellungen im Laufe dieser Woche
bearbeiten.

Sobald ich damit durch bin, gebe ich den "Füllstand" durch.


Wie gesagt ... Ist grade viel zu tun .... Ich muss ja nebenbei noch
arbeiten ;-)

von Henrik H. (Gast)


Lesenswert?

Welche Fläche wird bei nicht rechteckigen Platinen für die
Preisgrundlage benutzt? Die wirkliche Fläche oder das umschließende
Rechteck (plus 3mm Rand)?

von Alexandre T. (alexandre_t)


Lesenswert?

@Jakob:
Die Platinchen reichen also noch nicht für das Leben? :)

@Henrik H:
Es gilt das umschließende Rechteck (plus 3mm Rand).

von Jakob K. (jakobk)


Lesenswert?

Alexandre Terentiev schrieb:
> @Jakob:
> Die Platinchen reichen also noch nicht für das Leben? :)
>
nope ... aber die Übung hier dient ja nicht dem reich werden, sondern
dem Basteln ;-)


> @Henrik H:
> Es gilt das umschließende Rechteck (plus 3mm Rand).

Jepp ... genau so.

von K. D. (deka)


Lesenswert?

Servus,

Jakob meinst du, du könntest den Bestellstatus und die aktuellen
Bestellungen im Artikel eintragen? Ich hab ne Tabelle mit Erklärung
angelegt.

https://www.mikrocontroller.net/articles/Platinensammler#Bestellungen

Mir fällts ziemlich schwer den Überblick zu behalten bei den
Bestellungen. Was noch offen ist und wie lange der aktuelle Nutzen noch
offen ist.

von Electronics'nStuff (Gast)


Lesenswert?

Lies doch einfach den Thread..?

von Jakob K. (jakobk)


Lesenswert?

> Jakob meinst du, du könntest den Bestellstatus und die aktuellen
> Bestellungen im Artikel eintragen? Ich hab ne Tabelle mit Erklärung
> angelegt.
>


gute Idee ... werde ich so schnell wie möglich füllen.

von D Greed (Gast)


Lesenswert?

Hat schon jemand Platinen aus dem 14er Nutzen erhalten ?

Ich hab eine Auftragsbestätigung von vor fast 4 Wochen, aber noch keine
Platinen....

von Alexandre T. (alexandre_t)


Lesenswert?

@D Greed
Zwischen Auftragsbestätigung ung Lieferung gab es schon längere Zeiten
Und nein, ich habe noch auch keine Platinen aus dem 14er

von Jakob K. (jakobk)


Lesenswert?

Die lange Reaktionszeit tut mir leid, aber im Moment gehts nicht anders.

Heute hat UPS versucht die Platinen abzugeben ... Leider ohne Erfolg.
D.h. dass ich die 14er Lieferung wohl morgen bekomme.

Wenn das so ist, versuche ich auch Sie gleich weiter zu schicken, so
dass sie zum WE bei euch sind.

Der 16er ist übrigens halb voll und heute Abend gehen noch die letzten
ABs raus.

von Jakob K. (jakobk)


Lesenswert?

so ... was lange wärd wird endlich gut =)

ich hab gestern Abend die 14er Platinen aus dem UPS-Depot geholt, grade
auseinander gedröselt und jetzt gehen die in die Post!

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Jakob Kleinen schrieb:
> ich hab gestern Abend die 14er Platinen aus dem UPS-Depot geholt, grade
> auseinander gedröselt und jetzt gehen die in die Post!

Danke, wohlbehalten angekommen!

von Alexandre T. (alexandre_t)


Lesenswert?

Ich danke auch!

von ... (Gast)


Lesenswert?

Alexandre Terentiev schrieb:
> Gibt es Tools zur Bearbeitung der Gerber-Dateien

z.B. Target 3001. Aber dann kannst du die Layouts ja auch gleich damit
machen ;)

von bernte_one (Gast)


Lesenswert?

halle
wenn ich die daten im sprintlayout format verwenden könnte wäre ich
dabei
aber alles umschreiben ist mir zu viel

falls es irgendwann mal geht?

gruß

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Kann denn Sprint kein RS-274-X (extended Gerber) exportieren?

Doch, natürlich kann es das:

http://www.abacom-online.de/uk/html/sprint-layout.html

"Gerber / Excellon export
Sprint Layout produces GERBER files (RS-274X) that are used to exchange
layout data with PCB manufacturers."

von kitestudent (Gast)


Lesenswert?

Hi,
gibt es schon Aussichten auf den nächsten Nutzen?
wann ist letzter Tag zum einreichen?

Danke nochmal für das super Angebot ;-)

Viele Grüße, kitestudent

von Alexandre T. (alexandre_t)


Lesenswert?

@kitestudent
es gibt keinen 'letzten Tag', nach dem Nutzen ist vor dem Nutzen :)
wenn ein Nutzen voll ist, wird es bestellt und ds nächste ist dran

von Thomas D. (thomasderbastler)


Lesenswert?

Er wollte wissen, wie weit der aktueller voll ist ?

von kitestudent (Gast)


Lesenswert?

Oh achso, dann hat sich das Konzept geändert.
Ich hab schonmal im November 2011 mitbestellt, und da gab es einen
Endtermin. Hatte das Gefühl das läuft Monatsweise....

von Alexandre T. (alexandre_t)


Lesenswert?

> dann hat sich das Konzept geändert
jup, exactamente

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

ich muss mich für die lange offlinezeit entschuldigen, aber ich stecke
grade im Umzug und hab daher nur unregelmäßig Zeit am Rechner.

Aber ich habe grade alle noch offenen ABs verteilt und der Nutzen ist im
"Reif"

Da das aber für dieses Jahr die letzte Runde ist, warte ich mal noch bis
zum Wochenede.

Wenn ich den Nutzen am Montag in die Produktion gebe, sollten alle ihre
Platten bis Weihnachten haben =)

von Alexander V. (avogra)


Lesenswert?

Juhuu, darauf hab ich still gehofft, sehr schön :-)

von Bernhard S. (b_spitzer)


Lesenswert?

Hallo Jakob,

"You've got mail..."
Danke im Voraus.

Bernhard

von Daniel C. (cecky)


Lesenswert?

Hallo Jakob,

ich hatte dir schon 2 Mails geschrieben, aber leider keine Antwort
bekommen. Ist meine Bestellung von 19.11 bei dir angekommen, oder im
Spam-Filter gelandet? Da ich bei der letzten Runde zu spät war, wäre ich
doch bei dieser gerne dabei :-)

Gruß
Cecky

von Stephan G. (greeny)


Lesenswert?

Hallo Jakob,

das gleiche gilt für mich - auch zwei emails. Das board heisst amp.brd.

Soll ich es dir nochmal schicken oder ist es schon drin ?

Gruß
Stephan

von Gerhard W. (gerhard_w)


Lesenswert?

Hallo Stephan,

so schließt sich der Kreis :-)
Jakob hatte mir die Auftragsbestätigung zu DEINEN Platinen (amp.brd)
geschickt. Ich selbst bin in dieser Runde nicht mit dabei.
Bist also schon mal mit drin und Jakob wird sich sicher bald bei Dir
melden...


Gruß
Gerhard

von Stephan G. (greeny)


Lesenswert?

Alles klar,

ist dann wohl Jakobs Umzugsaktivitäten zu schulden. Kein Problem.

Gruß Stephan

von Jakob K. (jakobk)


Lesenswert?

So ... ich hoffe ich hab jetzt Keinen und oder kein nachgereichtes
Layout vergessen.

Auf jeden Fall sollten jetzt alle ihre (vollständige) AB haben.

von Jannis C. (kabelwurm)


Lesenswert?

Wie voll ist der aktuelle Nutzen für 2-lagige Platinen? Ich hätte da
sonst noch eine kleine Bestellung.
Gruß Jannis

von Michael D. (etzen_michi)


Lesenswert?

Gleiche Frage.

Wenn noch PLatz ist würde ich noch ein wenig Optimieren.
Wenn fast voll würde ich gerne Abschicken.

von M. B. (Firma: TH Nürnberg) (ohmen)


Lesenswert?

Jakob Kleinen schrieb:
> Aber ich habe grade alle noch offenen ABs verteilt und der Nutzen ist im
> "Reif"
> Da das aber für dieses Jahr die letzte Runde ist, warte ich mal noch bis
> zum Wochenede.
> Wenn ich den Nutzen am Montag in die Produktion gebe, sollten alle ihre
> Platten bis Weihnachten haben =)

Das war am 4.12. ...

von Ale (Gast)


Lesenswert?

Gibt's neuigkeiten ?

von Thomas D. (thomasderbastler)


Lesenswert?

Hätte ich auch schon gerne gewusst, was Stand der Dinge sind

von LP (Gast)


Lesenswert?

Schade, die Platinen unterm Baum gabs dann doch nicht.

von Jakob K. (jakobk)


Lesenswert?

Nabend Zusammen,

Die Platinen sind leider erst Sonntagabend in die Post gegangen. Also
sollten sie zum "3ten Weihnachtstag" ankommen.

Die zugehörigen Rechnungen werde ich auch nach  den Feiertagen
fertigmachen und verteilen.

Ich wünsche dennoch ein frohes Fest!

von Jannis C. (kabelwurm)


Lesenswert?

Wie viele neue Bestellungen hast du den jetzt schon wieder? Wann Plannst
du in etwa die nächste Bestellung?
Gruß Jannis

von Bernhard S. (b_spitzer)


Lesenswert?

Hallo Jakob,
Platinen sind angekommen. Bei den Platinen aus Target ist seltsamerweise
auf allen Pads ein horizontaler Streifen Lötstoplack drübergedruckt. Die
Platinen sind lötbar, aber hast Du eine Idee, wie es dazu kam?

gruß
Bernhard

von Marcel S. (marcel_74)


Lesenswert?

Hallo Jakob,

die Platinen sind angekommen und sehen sehr gut aus. Bei mir ist alles
in Ordnung.

Vielen Dank noch einmal fürs Sammeln!

Viele Grüße
Marcel

von Lars P (Gast)


Lesenswert?

Bei mir sind die Platnen auch angekommen, funktional sollten die iO
sein, aber leider passen die Abmaße der Fräskontur nicht (Rundplatine,
Sollduchmesser: 25.3mm, Istdurhmesser: 26.2mm). Kennt jemand vielleicht
eine Möglicheit, die Platinen manuel nachzubearbeiten? So passen die
leider nicht in mein vorhandenes Gehäuse :-(

Bisher hatte ich solche Abweichungen noch nicht.

Generell könnte im ersten Post auch nochmal eine Toleranz eingegeben
werden, die für die Fräskontur gilt.

Gruß,
Lars

von Michael .. (bigneal)


Lesenswert?

Lars P schrieb:
> (Rundplatine,
> Sollduchmesser: 25.3mm, Istdurhmesser: 26.2mm)

klingt so, als hättest du den Rand 1mm versetzt gezeichnet?

von Lars P (Gast)


Lesenswert?

Ich hab im Dimension Layer (eagle) einen Kreis mit 13.15mm Radius und
1.016mm Strichstärke eingezeichnet. Ergibt also (26.3-1.016) = 25.284mm
Innendurchmesser der Fräskontur.

In der Auftragsmail und der Auftragsbestätigung war auch jeweils das
korekte Maß genannt.

von Michael H. (michael_h45)


Lesenswert?

Lars P schrieb:
> Ich hab im Dimension Layer (eagle) einen Kreis mit 13.15mm Radius und
> 1.016mm Strichstärke eingezeichnet.
tjo, das ist dann dein fehler.
woher soll jemand wissen, dass da das innenmaß gemeint ist? warum hast
du es nicht wie der rest der welt in strichstärke 0 gezeichnet?
und wenn du schon mit ner dicke zeichnest, dann doch gleich im layer
milling und in werkzeugbreite - die kennst du hier natürlich nicht,
musst sie aber ja auch nicht kennen.

wenn deine platine eine zentrische bohrung hat, konter eine schraube
dran, spann die schraube in die bohrmaschine und halt bei drehender
maschine eine feile an die außenkante.

von Thomas D. (thomasderbastler)


Lesenswert?

Ich habe meine Platienen gestern erhalten. Perfekt wie immer !

von Alejandro P. (alejandro_p)


Lesenswert?

Meine Platinen sind auch da. Ich habe schon dir überwiesen mit der daten
von dem Angebot.

Danke nochmals

von Lars P (Gast)


Lesenswert?

Michael H. schrieb:
> tjo, das ist dann dein fehler.

Ja, dass hat Jakob mir (inhaltlich) auch per Mail geschrieben. Relevant
ist die mittlere Kontur im Dim-Layer. Eine Werkzeugradienkorrektur wird
nachträglich eingerechnet, bzw. im Falle einer Kontur mit Dicke ~= 0
wird keine Radienkorrektur rausgerechnet (was in meinem Fall nötig
wäre), da die Strichstärke im Dim-Layer beim Übersetzen der brd-Dateien
nicht ausgewertet wird.

Michael H. schrieb:
> woher soll jemand wissen, dass da das innenmaß gemeint ist?

Naja, wenn ich eine Fräskontur eintrage, ist es doch (zumindest für
mich) logisch, dass der innerste Verlauf die gewünschte Kontur
beschreibt. Aber dass ist letztlich eine psychologische Frage.
Mein Irrtum war letztlich, dass der Dim-Layer eben keine Fräskontur
beschreibt.

Michael H. schrieb:
> warum hast du es nicht wie der rest der welt in strichstärke 0 gezeichnet?

Ganz einfache Antwort: Da Eagle mir in dem Fall weit über 100 DRC-Fehler
rausschmeißt.

von Jakob K. (jakobk)


Lesenswert?

Hallo Zusammen,

freut mich zu hören, dass die Platinen wohlbehalten bei ihren Schöpfern
angekommen sind.

Ich bin durch die Feiertage noch nicht zum Rechnungen schreiben gekommen
und werde das auch durch diverses Familienprogramm zwischen den Tagen
auch nicht mehr schaffen.

Die Rechnungen entsprechend erst im neuen Jahr.

Also an dieser Stelle von mir erstmal guten Rutsch und auf ein Neues in
2013!

von Gelöscht (kami89)


Lesenswert?

So, nun sind die Platinen auch bis in die Schweiz gekommen :-)

Sieht soweit alles gut aus, nur etwas stimmt nicht ganz. Bei einer
Platine habe ich mit dem Layer "tStop" ein Polygon gezeichnet, um eine
Kupferfläche zu erhalten. Das hat auch funktioniert, doch leider wurde
der Bestückungsdruck ("tPlace") trotzdem über die Kupferfläche gedruckt.

Hätte das nicht freigerechnet werden müssen?
Oder habe ich einen Fehler gemacht?

Ist zwar halb so schlimm, den Lack kriege ich (hoffentlich) schon
irgendwie wieder vom Kupfer. Wollte es nur melden, damit es vielleicht
beim nächsten mal klappt (falls es wirklich nicht mein Fehler war).

Jakob Kleinen schrieb:
> Also an dieser Stelle von mir erstmal guten Rutsch und auf ein Neues in
> 2013!

Vielen Dank, das wünsche ich dir ebenfalls!
Und herzlichen Dank für deinen tollen Service! :-)

von Martin S. (drunkenmunky)


Lesenswert?

Wie sieht's denn mit der nächsten Bestellung aus? Ich habe in den
nächsten Tage eine kleine Platine fertig. Manch anderer ist über die
Feiertage wahrscheinlich auch dazu gekommen ein Layout zu machen...

Wie viele Bestellungen gibt's schon für einen neuen Nutzen?

von Michael H. (michael_h45)


Lesenswert?

Lars P schrieb:
> Michael H. schrieb:
>> warum hast du es nicht wie der rest der welt in strichstärke 0 gezeichnet?
>
> Ganz einfache Antwort: Da Eagle mir in dem Fall weit über 100 DRC-Fehler
> rausschmeißt.

Gerade ausprobiert: passiert bei mir nicht. Was kreidet der DRC da an?

von Temp (Gast)


Lesenswert?

Meine Platine ist auch angekommen, sieht sehr gut aus, ich bin
zufrieden...

...ausser mit mir selbst: ich hab mir ne Via auch genau zwischen zwei
Leitungen gelegt, die jetzt beide nach GND kurzgeschlossen sind :-/

Naja, muss ich wohl aufbohren...

von Dominic A. (neo123)


Lesenswert?

Hallo,

Heute sind auch meine Platinen in der Schweiz angekommen. Alles TipTop.
Vielen Dank!

Grüsse

von Lars P (Gast)


Angehängte Dateien:

Lesenswert?

Michael H. schrieb:
> Gerade ausprobiert: passiert bei mir nicht. Was kreidet der DRC da an?

Im Prinzip wird jede Leitrbahn x-mal als kollisionsbehaftet mit dem
Dim-Layer markiert (siehe Screenshot).

Vielleicht hab ich da auch wieder einen Fehler/Unerfahrenheit. Arbeite
mich über das Projekt gerade nebenbei in Eagle und Platinendesign ein.

von Michael H. (michael_h45)


Lesenswert?

Hast du das als Polygon angelegt?
Das richtige Werkzeug dazu ist circle oder arc.

von Lars P (Gast)


Lesenswert?

Nein, ich habe Circle verwendet, sonst könnte ich ja auch nicht den
Durchmesser ändern.

von Axel J. (axeljaeger)


Lesenswert?

Hm meine sind immernoch nicht da. Das letzte Mal hatte es ja auch ein
paar Tage länger gedauert. Wenn die Platinen jetzt ankommen, hoffentlich
morgen oder so, sollte man dann  mal nachforschen, warum die Post bei
mir deutlich länger braucht.

von Jörg W. (dl8dtl) (Moderator) Benutzerseite


Lesenswert?

Lars P schrieb:
> Kennt jemand vielleicht
> eine Möglicheit, die Platinen manuel nachzubearbeiten?

Sandpapier. ;-)  Kann man ja mechanisiert machen, mit Proxxon und
einem kleinen Sandpapierschleifer.  HM-Fräser geht natürlich auch,
wenn du einen hast, aber die Gefahr damit ist immer groß, dass die
Dinger sich "reinfressen", wenn man damit nur etwas unbedacht aus
der Hand arbeitet.  (In einer Richtung ziehen sie sich durch die
Antriebskraft selbst ins Werkstück, in der anderen dagegen heraus.)

Ansonsten: gib doch Jakob lieber RS-274-X-Dateien ab.  Da kannst du
dir vorher ansehen, dass alles passt, mit einem (von Eagle unabhängi-
gen) Gerber-Viewer deiner Wahl.

von Jannis C. (kabelwurm)


Lesenswert?

Wie sieht das aus, wie voll ist der aktuelle Nutzen? Wann denkst du, das
die nächste Bestellung raus gehen wird?
Gruß Jannis

von Simon K. (simon) Benutzerseite


Lesenswert?

Per Definition ist ein Circle mit Width=0 ein voll ausgefüllter Kreis!
Der richtige Weg ist es, ein Rechteck mit runden Kanten, die den
entsprechenden Radius haben, zu verwenden, sodass man dann einen Kreis
erhält.

von Johannes E. (cpt_nemo)


Lesenswert?

Simon K. schrieb:
> Per Definition ist ein Circle mit Width=0 ein voll ausgefüllter Kreis!

Was ist denn das für eine seltsame Definition? Hab ich so noch nie
gesehen.
Ist das so in Eagle?

von Andreas G. (and1g)


Lesenswert?

Hätte auch etwas für den nächsten Nutzen auf der Halde... Allerdings
steht noch die Frage aus dem FAQ-Thread in dem wohl fast niemand
liest...
Wie stellt man es richtig an, in ein Layout bei dem die Ecken
ausgespart sind, noch etwas unterzubringen? Ist es in Ordnung, einfach
noch eine Kontur mit >3mm Fräsabstand reinzuzeichnen?
Und wie sieht das bei KiCad aus mit dem Feld für die Nummer? Eine
Bibliothek wie bei Eagle ist dafür hier ja nicht bereitgestellt...
Wenn die Fragen geklärt sind, kann ich das Layout sofort abschicken.

Bitte melde dich an um einen Beitrag zu schreiben. Anmeldung ist kostenlos und dauert nur eine Minute.
Bestehender Account
Schon ein Account bei Google/GoogleMail? Keine Anmeldung erforderlich!
Mit Google-Account einloggen
Noch kein Account? Hier anmelden.
