Zu den "Spenden" Ich finde das ja ganz nett und ich werde die Liste auch so stehen lassen, aber nicht nachhaken. Wer meint "spenden" zu wollen, soll einfach das ueberweisen was er denkt. Das artet fuer mich sonst in Arbeit aus und das muss ich nicht haben. Ich lasse es auch anonym. Was ich aber nicht anonym lassen werde, ist wenn einer meint zu bestellen und dann nicht zahlen zu muessen. Ich bin geduldig und auch gutmuetig, aber ich lasse mich nicht verarschen. Es kann gerne etwas laenger dauern, ich bin sogar mit Ratenzahlung einverstanden, koennen ja z.B. ein paar Schueler dabei sein. Wenn ich aber Wochenlang keine Antwort bekomme... Nichtzahler stelle ich hier an den Pranger, da habe ich kein Problem mit.
Barney Geroellheimer schrieb: > Dominic v. schrieb: >> Lieferst du auch in die Schweiz? > > Ich liefer auch zum Mars, wenn das Porto uebernommen wird. > > http://www.portokalkulator.de/portokalkulator/std?length=bis+23%2C5+cm&width=bis+12%2C5+cm&shiptype=umschlag&height=bis+%3Cb%3E5%3C%2Fb%3E+mm&weight=bis+%3Cb%3E20%3C%2Fb%3E+g&pkcformula=nat.brief Hallo, Ich gehe von cirka 5 Euro Porto für das komplett Paket aus. Passt das so für dich? Grüsse
Gast
#2976335
ha ha, hier an den Pranger stellen, na dann mal los, freu mich schon...
Dominic v. schrieb: > Ich gehe von cirka 5 Euro Porto für das komplett Paket aus. > Passt das so für dich? Ach was, 3,45.- sagt der Onlinerechner
Dann bin ich auch dabei... ===== Bei 30 Stueck =====> Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett aktueller Stand 30 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga Soo 30 Stück erreicht. Grüsse
@Barney locker bleiben! Porto Schweiz ist nicht das Probl. Aber der Zoll !!! Habe mal 5 Lokdecoder in die Schweiz verschickt. Da musste ich noch einen Nachweis liefern, das es ein Geschenk ist..., damit der Zoll das Päckchen "frei" läßt Vieleicht ist es 2013 einfacher? Dirk
Hallo Testsockel und Stiftleisten sind nicht in der Bauelementeliste, weil ja jeder dort induviduell etwas anderes bevorzugt. Die verbindung von Leiterplatte zum LCD macht man einfach aus den abgeschnittenen Widerstandsbeinchen. @Barney Mail mich bitte vor abgabe der Bestellung nochmal an. (Mod.: E-Mail Adr. entf) Gruss Asko.
>Aber der Zoll !!!
Das ist ja nun nicht mein Problem.
Aber da es ja als "normaler" Brief, keine Warensendung, weg geht, sehe
ich da kein Problem.
@Dirk Da kann ich aber nur das Gegenteil behaupten. Ich habe hier im Markt schon verschiedene Bauteile "ergattert" und bis jetzt lief immer alles reibungslos. Gruss
@Asko Habe ich vor 2h oder so schon. Nicht angekommen ? Ich schick nochmal. Loesche Deinen Beitrag besser, es sei denn Du moechtest Spam.
zu spaet editieren geht nicht mehr aber warum kann ich das nicht komplett loeschen ? hmmm
Vielleicht wegen dem "Markt" Forum ? Ich kann meine auch nicht loeschen. Frag einen Mod oder melde Dich selbst.
Sodele, dann ALLEN, einen schönen Sylvesterabend, nicht rutschen, und möge der Kater mit Euch sein. LG Dirk
Man sollte ruhig die 0.1% ler nehmen,. Auch den LDO usw. Die paar Cent mehr machen den Kohl nich fett. Dirk
Mir wären die 0,1% auch lieber. ===== Bei 30 Stueck =====> Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett aktueller Stand 31 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr Gruss
Hallo Bin da Gerhard u. neu hier und möchte mich kurz vorstellen bin großer audio Bastler un könnte so ein teil gut gebrauchen wäre mit einem kompletten Satz dabei mit programierten Con. Schöhnen Gruß u. guten rutsch ins neue Jahr Gerhard gerhard.krenglmueller@aon.at
Hallo Barney, ich hatte mir die Bestell-Liste nach der Veröffentlichung angesehen, und mir war nichts aufgefallen, da ich für meine Eigenbaulösung (auf Basis der Platine von Asko/Dirk) fast identisch bestellt hatte, nur in wenigen Fällen ein paar Stück zusätzlich. (Trotzdem hat ein MPR 680 gefehlt) Allerdings bin ich bei der Menge, die nun zusammen kommen wird ebenfalls der Meinung, dass Du gerne bei den relevanten Widerständen generell die 0.1% Variante, den LDO und einen Testsockel Deiner Wahl auf die Liste setzen darfst. Wie wird die Bezahl-Abwicklung laufen (angesichts Deiner Hinweise falls Nichtzahlung/verspätete Zahlung)? Wirst Du PMs versenden? (Bestellvariante, Summe der Kosten, Bankdaten) ? Meines Erachtens sollte der Bestellsammler noch bis 6.1.2013 offen bleiben, evtl. kommen wir dadurch ja noch in den Genuß von Vorteilen. Gruß Thomas
===== Bei 30 Stueck =====> Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett aktueller Stand 33 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr Gruss
Dirk Willner schrieb: > Man sollte ruhig die 0.1% ler nehmen,. Auch den LDO usw. > > Die paar Cent mehr machen den Kohl nich fett. > > Dirk Sehe ich auch so. @Barney wuerdest Du Liste anpassen oder soll ich die Bestellnummern von Reichelt anpassen und die Liste neu nochladen?
hier die Bauteilliste mit Bestellnummern von Reichelt. Gruss Asko.
===== Bei 30 Stueck =====> Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 aktueller Stand 34 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr Gruss
Asko B. schrieb: > hier die Bauteilliste mit Bestellnummern von Reichelt. > > Gruss Asko. Mein Post hat sich damit erledigt :-) Bis auf die Widerstaende vielleicht: der 0,1% 33 Ohm hat die Nr. MPR 33,0K, der 1% METALL 33,0 Sollten nicht die 0,1% drin sein? Wenn ja setze ich sie ein.
Asko B. schrieb: > hier die Bauteilliste mit Bestellnummern von Reichelt. Weils anscheinend gar so schwer ist: Hier ein Warenkorb von Reichelt: http://www.reichelt.de/?ACTION=20;AWKID=680301;PROVID=2084 Die gewinkelte Buchsenleiste ist gerade ausverkauft. Daher habe ich die gerade reingelegt. Weiterhin macht es natürlich nicht unbedingt Sinn diverse Widerstände einzeln zu kaufen. Aber das muss jeder selber wissen. Gruß
Hallo Der 33 Ohm Widerstand ist der Vorwiderstand fuer die Displaybeleuchtung, und der muss nun wirklich keine 0 komma Prozent haben. Die 3 470k Ohm und die 3 680 Ohm sollten schon Praezisionswiderstaende sein. Der "Rest" ist voellig unkritisch. Gruss Asko.
Guten Rutsch alle.
Auf ein schönes 2013 - es wird sicher wie immer kein langweiliges neues Jahr.
==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 aktueller Stand 36 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr Gruss
Im Moment sind wir bei 4.- pro Platine und es wird immer billiger. Es lohnt also, schlagt zu. So ich muss los, sonst bin ich um 12h noch nuechtern und das waere doof.
==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 aktueller Stand 36 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr Gruss
Gast
#2977701
Hallo Leute, kann ich auch noch mitmachen? Ich hätte gerne einen Bausatz komplett ==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 Horst 1 Komplett aktueller Stand 36 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr Schöne Grüße und ein gesundes neues Jaht Horst | | |
==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 markus7 1 komplett + ATMega328 aktueller Stand 37 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
ihr habt euch verzählt! Der Fehler lag bei Horst, er hat vergessen sich mit zu addieren. Der aktuelle Stand bei der 30er Bestellung ist 38 Gruß Michael
Können nun eigentlich die "Bei 15 Stück" entfallen? 30 sind ja schon überschritten, und jeder aus der 15er-Ribrik steht jeder auch in der 30er.
Ich hab evtl. noch weitere Interessenten, und erhöhe deshalb meine Bestellung. Die Korrektur des Zählfehlers habe ich gleich mit eingerechnet. ==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 markus7 1 komplett + ATMega328 aktueller Stand 41 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Ich erhöhe um 1: ==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 markus7 1 komplett + ATMega328 aktueller Stand 42 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett aktueller Stand 16 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Update und ich werfe mal die 15-er raus. Ich denke so viele das es wieder unter 30 geht werden nicht abspringen. Wenn jemand glaubt sie seien doch noch noetig: baut sie wieder ein :-) Und ein schoenes neues Jahr an euch! ==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 markus7 1 komplett + ATMega328 aktueller Stand 42 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Fohes Neues. So, kann wieder geradeaus gucken. @Ingolf O. Was, wieviel, wovon ? @Horst Sry, Gaeste sind ausgeschlossen. Melde Dich bitte an.
Gast
#2978241
Update und ich werfe mal die 15-er raus. Ich denke so viele das es wieder unter 30 geht werden nicht abspringen. Wenn jemand glaubt sie seien doch noch noetig: baut sie wieder ein :-) Und ein schoenes neues Jahr an euch! ==== Bei 30 Stueck =====> Zabex 2 + 1 Bauelemente (mit ATmega328) Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. (headshotzombie) 2 Komplett Erazor 1 markus7 1 komplett + ATMega328 Mikelm 3 4 mal die 0,1% (2*3) Messwiderstände aktueller Stand 45 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. * ?????????? * (headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste aktueller Stand 42 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Gast
#2978273
Bin unter dem Namen hier angemeldet, bin unterwegs und hab die Zugangsdaten nicht dabei.
========= SPENDEN ======== Da ich jetzt mehrmals per PN gefragt wurde was denn gespendet werden soll und viele wohl denken, dass diese Spenden fuer mich sind, muss ich das hier mal klar stellen. Fuer die Erbauer und Weiterentwickler dieses Testers Markus Frejek (5volt) Karl-Heinz Kübbeler (kubi48) habe ich einen kompletten Satz mit eingeplant, den ich bezahlt haette. Einfach als Dankeschoen. Peter W. hat dann 5.- "gespendet" auch weil er nachtraeglich abgesprungen ist. So kam es zu diesen "Spenden" Die Spenden sind nicht fuer mich. Ich werde da auch nichts abzweigen. Ich runde zwar und die 1.- fuer meine Nichte, die ja sortiert, verpackt, Marken schreibt, zur Post rennt, schlage ich halt drauf, stand ja auch irgendwo oben. Machen wir es einfach. Jeder "spendet" was er fuer richtig haelt. Kommt das Geld fuer die beiden Satze nicht zusammen, zahle ich den Rest. Kommt mehr zusammen "spenden" wir das zu viel Gezahlte an "Kinder in Not". Ist ja egal ob 1.- oder 100.- Kleinviech macht auch Mist.
Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. * ?????????? * (headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 aktueller Stand 43 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Barney Geroellheimer schrieb: > ========= SPENDEN ======== > > Machen wir es einfach. Jeder "spendet" was er fuer richtig haelt. Kommt > das Geld fuer die beiden Satze nicht zusammen, zahle ich den Rest. Kommt > mehr zusammen "spenden" wir das zu viel Gezahlte an "Kinder in Not". Ist > ja egal ob 1.- oder 100.- Kleinviech macht auch Mist. Aus meiner Sicht absolut ok.
Gast
#2978410
===== Bei 30 Stueck =====> Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 1 Komplett +1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 + 1 Bauelemente Albundi 1 Komplett Nase71 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 + 1 Bauelemente Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 aktueller Stand 28 ===== Bei 15 Stueck ===== Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 + 1 Bauelemente Albundi 1 Komplett Kh loeter 2 + 2 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett
Geht eigentlich jemand die Liste mal durch und merged die verschiedenen Versionen :)? In der letzten fehle ich nämlich z.B. wieder. Keine Ahnung von welcher (alten) Version da kopiert wurde ...
> Geht eigentlich jemand die Liste mal durch und merged die verschiedenen > Versionen :) Missachte die Gaeste, dann passt es. Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. * ?????????? * (headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 aktueller Stand 43 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
So, Leute dann geht es an's Zahlen. Schreibt mir bitte eine PN mit Name, Adresse Zahlungsart PayPal oder Bankueberweisung. Ich schicke dann die Verbindung und Gesamtpreis zurueck. So hoffe ich, dass bis zum 7. genuegend zusammen ist, um schon mal die Platinen zu bestellen. Denn die dauern ja am laengsten. Die Teileliste ueberarbeite ich noch mit Asko. Schade das das auch noch an uns haengen bleibt. Bisschen Mitarbeit haette ich schon erwartet. Diese mache ich jetzt so wie ich es fuer richtig halte. Naemlich die "hochwertige" Version.
Hi, ich nehm auch gern welche :) Dankeschoen. Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O.(headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 2 mal die 0,1% (2*3) Messwiderstände aktueller Stand 45 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Name Anzahl Platinen...µC/geprogt...Bauteile/Alle..... Nur 0.1%R ------------------------------------------------------------------------ ----- Dirk 2 2 0 0 ------------------------------------------------------------------------ ----- Eine Idee, mehr nicht. Dirk
Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. * ?????????? * (headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 ee1003 1 Komplett + ATmega328 aktueller Stand 44 === Spendenbeitraeger === Barney Tosa Peter W Asko doschi_ tom16 kokisan2000 Saxosun wolfga wkr
Ne, ne, lass das mal so wie es ist.
Barney Geroellheimer schrieb: > Die Teileliste ueberarbeite ich noch mit Asko. Schade das das auch noch > an uns haengen bleibt. Bisschen Mitarbeit haette ich schon erwartet. > Diese mache ich jetzt so wie ich es fuer richtig halte. Naemlich die > "hochwertige" Version. Nur aus Interesse: Was genau ist denn die hochwertige Version? Ich hab mich immer an dieser Liste ... Beitrag "Re: Info Platinen Bauteiletester / Transistortester" bzw. denen in den ZIP-Files der Layouts orientiert. Ist für mich aber nur informativ, weil ich eh die meisten Bauteile schon da hab. Gruß und auch noch an alle ein GUTES NEUES
Komplett bedeutet Alle Bauteile, 0,1%Rs, LM336, MCP1702 5V, Blaues LCD, ATMega328 programmiert. Wannenstecker ist gerade ein Problem. Der Gewinkelte ist ausverkauft, habe dafuer erst mal den Geraden eingetragen. Alle m328 werden programmiert, auch die Zusaetzlichen ! *Keine Extrawuerste* Und Leute, achtet doch etwas auf die Liste. ZU schnell gepostet und schwupps ist mal einer uebersehen. Ich kann hier nicht alles im Auge behalten. Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. * ?????????? * (headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 2 mal die 0,1% (2*3) Messwiderstände Sry Lilja keine Extrawuerste bitte aendere das ee1003 1 Komplett + ATmega328
Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. * ?????????? * (headshotzombie) 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328
> Ingolf O. * ?????????? * > (headshotzombie) 2 Komplett BTW: Ingolf O. ist headshotzombie....
Danke Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328
@Tosa Wieso stehst Du da 2x drin ? Berichtige das bitte.
Hi, ich (Frank alias fh_) hätte auch gern noch eine Platine. Im voraus vielen Dank. Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett Tosa: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1
>Wieso stehst Du da 2x drin ? Berichtige das bitte.
Erledigt.
Zabex 2 + 1 Komplett
Barney: 2 Komplett
seeers: 1
Tosa: 2 Komplett + 2 ATmega328
doschi_ 2 Komplett + 1 ATmega328
frazi 2
mpl 2
Dirk: 2 + 2 ATmega328
John Unruhr: 1 Komplett
wolfga: 1 Komplett
Albundi 1 Komplett
Nase71 1 Komplett
Kh loeter 5 + 5 ATmega328
tom16 2 Komplett
saxosun 1 Komplett
Markus Frejek (5volt) 1 Komplett
Karl-Heinz Kübbeler (kubi48) 1 Komplett
Asko 1
kokisan2000 1 Komplett
mha1 2
olafk 1 Komplett
neo123 1 Komplett
wkr 1 Komplett
Ingolf O. 2 Komplett
Erazor 1
markus7 1 Komplett + ATMega328
Mikelm Keine Gaeste
johnpatcher 1 Komplett + ATmega328
Lilja 3
ee1003 1 Komplett + ATmega328
fh_ 1
Dirk Willner schrieb: > Name Anzahl Platinen...µC/geprogt...Bauteile/Alle..... Nur 0.1%R > ------------------------------------------------------------------------ ----- > Dirk 2 2 0 0 > ------------------------------------------------------------------------ ----- > > Eine Idee, mehr nicht. > > Dirk O.k. Barney. Wie du möchtest. aber ein wenig Gewusel ist schon vorhanden. Dirk
Danke Tosa. Dirk. Warum ? Ist doch nun wirklich einfach so. Komplettsatz, Platine + extra m328. Einfacher geht es doch garnicht. Sonderwuerste gibt es keine und da niemand die Liste geaendert hat, worum ich ausdruecklich gebeten hatte, bekommen nun alle das Gleiche. Es sollte nur zwischendrin jeder mal darauf achten das er noch richtig in der Liste steht. Bist zum 7. kann fleissig geaendert werden.
Alles im Lot. Weiter so. Dirk
Hallo Leute, ich hatte vergessen mich anzumelden. Nun sollte es aber klappen: Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) Schöne Grüße Horst
Barney Geroellheimer schrieb: > da niemand die Liste geaendert hat, > worum ich ausdruecklich gebeten hatte, bekommen nun alle das Gleiche. "hochwertige" Version. Hallo fuzzel, so hatte ich das aber auch verstanden (Änderungen der Liste gelten für alle), daher auch mein Vorschlag, die 0,1% und den LDO zu nehmen. Gruß Thomas
Im Anhang die aktuelle Teileliste.
Hallo, da ich diesen Thread erst jetzt entdeckt habe, möchte ich mich auch noch für einen Komplett Satz anmelden. Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett ich wünsche allen ein friedliches Neues Jahr 2013 Axel
Hallo, ich mache auch mit: Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett Grüße Christoph
könnte mal jemand Aktuelle preise nennen für Platine/komplett+atmega ? danke
Steht doch alles oben irgendwo Komplett 17.- mega328P programmiert 3,50.- Platine 3.- Porto, Verpackung und Co halt
Barney Geroellheimer schrieb: > Im Anhang die aktuelle Teileliste. Ich bin mir nicht sicher obs richtig ist, aber laut Schaltplan Abb. 2.1 müssten doch 2Stk. 27kOhm Widerstände in der Bauteilliste sein, oder? Habe dort nur einen gefunden. mfg Lilja
Noe, da vertust Du Dich. Nur R6 hat 27k. Mit den 2k7 verwechselt ? Aber besser vertun wie garnicht gucken. Ich haenge das Schaltbild nochmal an.
Angehängte Dateien:
-
(12 KB)
Gast
#2979943
gegenüber dem offiziellen Schaltplan aus dem ttester_ger104k.pdf unterscheidet sich da aber einiges. R4 der eigentlich R10 ist sollte 33k sein, R5 der R7 ist 3k3, R16 der R8 ist 27k usw
Gast
#2979952
Hallo gibt es denn eine Voransicht des Layouts von Barney Geroellheimer? Wie sieht es denn mit den Displays aus? Sind die auch Bestandteil des Komplettsatzes? MfG und gesundes neues, demacus
Gast
#2979956
Gerade noch mal gecheckt, auf dem Schaltplan den du gepostet hast, passt gar nichts mit dem richtigen Plan überein, weder die Widerstandbezeichnung, noch die Kondensatorbezeichnungen noch die Transistornummern, noch die Werte. ich hoffe das sind nicht die Bezeichnung die auf der Plantine landen sollen, dann ist die Verwirrung komplett, auch wenn der Schaltplan ähnlich aussieht.
demacus schrieb: > Hallo > gibt es denn eine Voransicht des Layouts von Barney Geroellheimer? > Woher soll ich die denn nehmen ? Die werden doch erst noch bestellt. Oder willst Du das Layout sehen ? > > Wie sieht es denn mit den Displays aus? Sind die auch Bestandteil des > Komplettsatzes? Drei Beitraege hoeher ist die Liste. @Mik Das Schaltbild ist so von Asko uebernommen. Und ich hatte ja gesagt das Asko da noch dran ist.
Hmm, es hat sich nicht viel geändert! Part 1-6 klappten. Asko hat nur ein wenig optimiert. Ich schaue mal nach. Dirk
Hallo, gibt es zu dem oben gezeigten Stromlaufplan das entsprechende Eagle File? Ich könnte den dann mal etwas lesbarer umzeichnen, so dass man die Werte und Bezeichner richtig lesen kann. Grüße Saxosun
Hallo, Jetzt bin ich verwirrt. Barney Geroellheimer schrieb: > Alle Bauteile, inkl. ATmega328 vorprogrammiert vers. 1.04k und blauem > Display, Versand im Umschlag OHNE Platine > > 17€ pro Satz Hier schreibst du das der ATmega dabei ist. Barney Geroellheimer schrieb: > Steht doch alles oben irgendwo > > Komplett 17.- > mega328P programmiert 3,50.- > Platine 3.- > Porto, Verpackung und Co halt Hier aber nicht mehr? Oder ist das nur der Preis wenn man nur den ATmega will und die anderen Bauteile nicht? Grüsse
Michael K. schrieb: > gibt es zu dem oben gezeigten Stromlaufplan das entsprechende Eagle > File? > Ich könnte den dann mal etwas lesbarer umzeichnen, so dass man die Werte > und Bezeichner richtig lesen kann. Natuerlich gibt es die Files, aber erst wenn sie fertig sind. Was willst Du daran "umzeichnen" ? Das ist eine 1:1 Kopie aus Eagle, besser geht es nicht. Vielleicht vergroesserst Du das Bild mal. Dominic v. schrieb: > Hier aber nicht mehr? Oder ist das nur der Preis wenn man nur den ATmega > will und die anderen Bauteile nicht? Genau, das ist der Preis fuer die "zusaetzlichen" m328p. Ist aber falsch, sind 4.- In _Platine + Komplett_ ist alles enthalten. Siehe Liste paar Beitraege hoeher. Zusammenloeten, Batterie dran, lostesten.
Okay alles klar. Danke für die Aufklärung.
@Barney Liste es doch einfach auf. Platine: Bauteile: Porto: Nichte: Dann kann Jeder schauen, und stornieren oder auch nicht. Ich kenne das nur zu Gut. Dirk
Barney Geroellheimer schrieb: > Genau, das ist der Preis fuer die "zusaetzlichen" m328p. Ist aber > falsch, sind 4.- Bervor das Geschrei los geht. Der kostet 50cent mehr weil ich mich fuer den µPower Typen entschieden habe. Und der kostet nun mal mehr.
Hat er doch hier: Barney Geroellheimer schrieb: > Steht doch alles oben irgendwo > > Komplett 17.- > mega328P programmiert 3,50.- > Platine 3.- > Porto, Verpackung und Co halt Also: Platine: 3,50.- Bauteile: 17.- Porto: 3.45(Schweiz) Nichte: 1.- von den Bauteilen Oder habe ich dich falsch verstanden? Gruss
>Oder habe ich dich falsch verstanden?
Anscheinend ja.
Platine ist jetzt bei 3.- wird sich auch nicht mehr gross aendern.
Komplett 17.-
Nichte 1.-
Porto 3,45.-
Waeren fuer Dich also 24,45.-
Achsoo jetzt ist endgültig alles klar.
Gast
#2980032

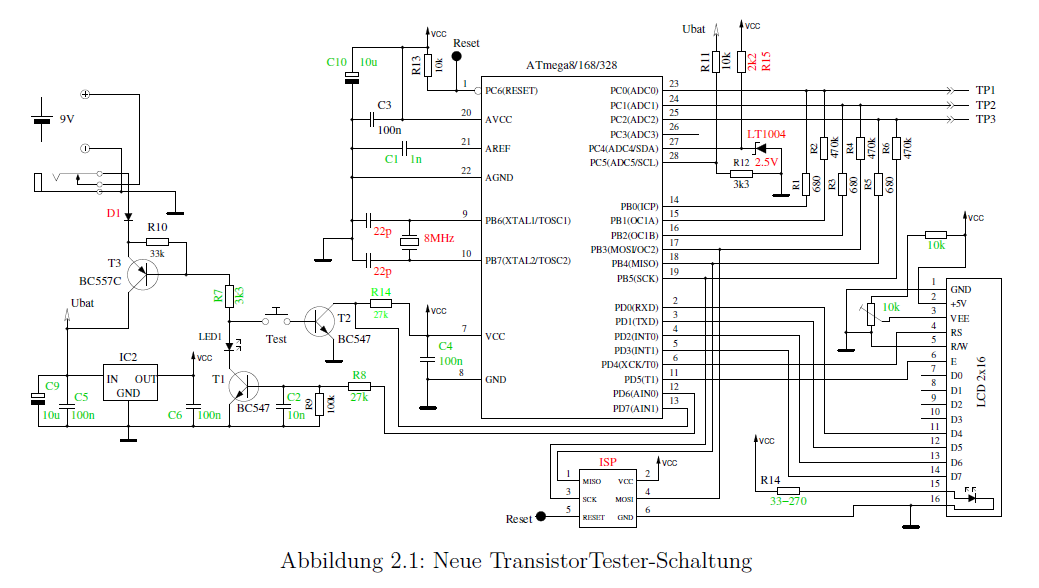

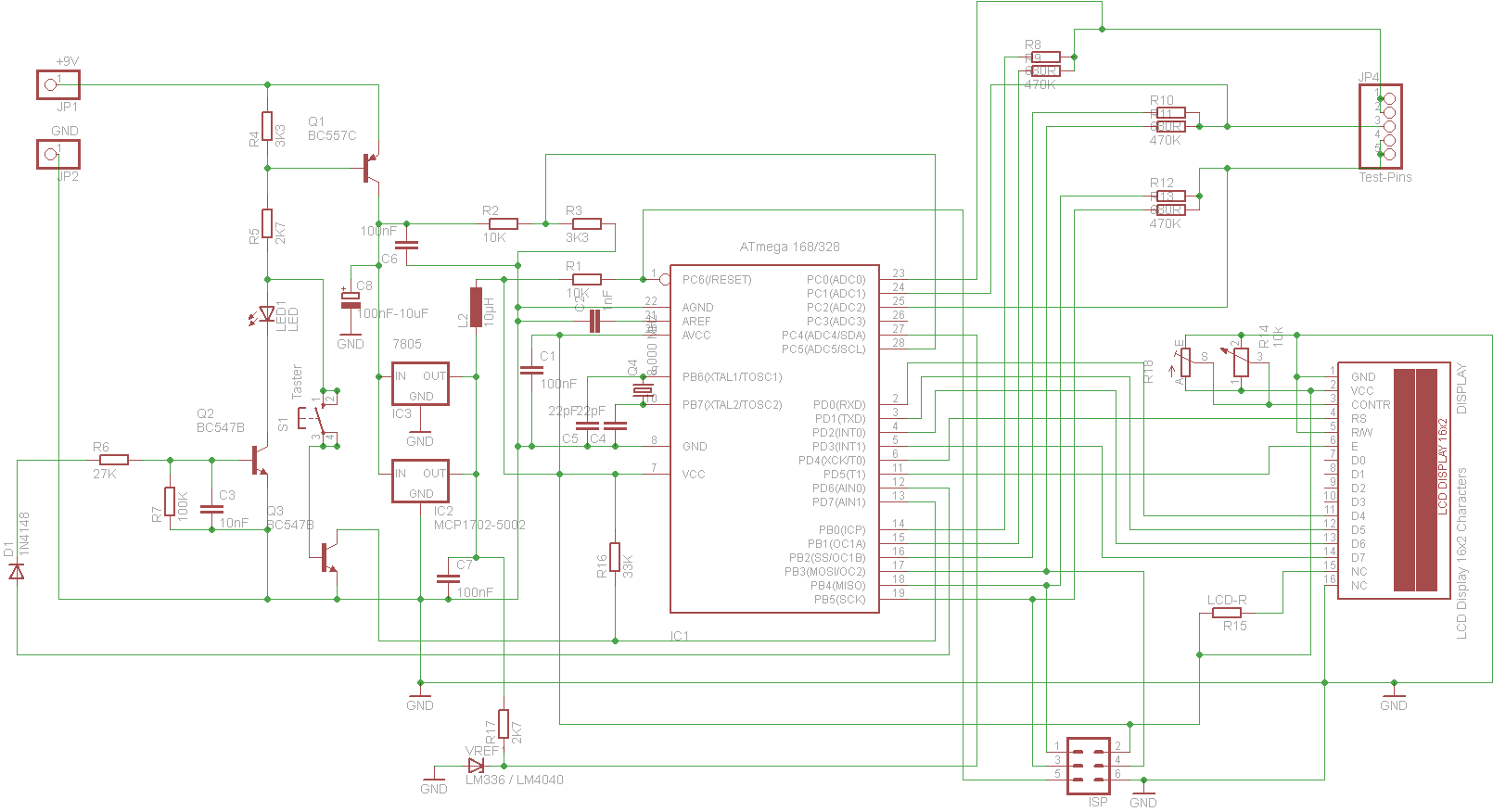

das ist der Schaltplan aus dem Script, Die Verpolungsschutzdiode fehlt z.b. wäre schon sinnvoll Platz dafür zu haben, wer sie nicht will kann sie ja brücken. Die Bauteilebezeichung waren immer so wie in diesem Schaltplan, andere Durchnummerierung sorgt nur für Verwirrung.
Angehängte Dateien:
-
(89 KB)
Bingo!!!
Und was hat das jetzt hier verloren ? Klaert das doch bitte drueben wo es hin gehoert. Das Schaltbild aus dem PDF hat doch Null mit dem von Asko zu tun. Mik schrieb: > Die Verpolungsschutzdiode fehlt Vielleicht klaerst Du mich mal auf und sagst mir was die fuer einen Sinn macht. Was soll denn Deiner Meinung nach bei einer Verpolung passieren ?
Gast
#2980052
Ach mach Deinen Scheiß alleine, Hauptsache die Platinen die du dann liefest sind richtig und keine Ausschussware, da falsch bedruckt.
Barney Geroellheimer schrieb: > Was willst Du daran "umzeichnen" ? Das ist eine 1:1 Kopie aus Eagle, > besser geht es nicht. Vielleicht vergroesserst Du das Bild mal. ??? Grüße Saxosun
Hallo, auch ich nehme eine Komplettversion: Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett + 2 ATmega328 doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett Gruß francesco
Leute, schickt mir eine PN mit der Adresse. Ich habe nicht mal die Haelfte zusammen. Fuer die Platinen ist genug zusammen, die kann ich puenktlich bestellen. Bei Reichelt und Pollin steht noch ein dickes Fragezeichen. Und die PayPal Zahler. Stellt euch bitte nicht so an. Ihr wisst genau, dass ich 8% Gebuehren zahlen muss. Das muss ich aus meiner Tasche zahlen. Ihr spart ordentlich an der Sammelbestellung, also seit bitte nicht so kniestig.
"Nachschlag" ist überwiesen. Grüße und nochmals Danke für die Mühe. Olaf
Olaf K. schrieb: > "Nachschlag" ist überwiesen. Danke, aber SO war das jetzt auch nicht gemeint. Sind ja noch gut die Haelfte die noch nicht bezahlt haben, die sollten halt dran denken.
Update Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 1 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett
@Tosa :o) @alle Danke Danke.. Die die ich meine wissen schon Bescheid. Ich betone das nochmals. Keinen cent der "Spenden" behalte ich fuer mich. Von den Spenden werden die zwei Saetze fuer Markus und Karl-Heinz bezahlt und der Rest geht komplett an Kinder in Not. Nichtzahler oder Fehlkalkulation, uebernehme komplett ich. Das Risiko war mir klar als ich hiermit angefangen habe und damit habe ich auch kein Problem. Wer mir bis zur Bestellung der Platinen, also bis zum 7. seine Adresse nicht mitgeteilt hat, fliegt aus der Liste.
Hallo Da es hier so wie es aussieht, probleme gibt mit der zugehoerigen Bauteilbezeichnung sollen die Leiterplatten einen Bestueckungsaufdruck bekommen der die Bauteilwerte enthaelt, und nicht die Bauteilnummer. Das sollte eigentlich eindeutig sein. Nach meinem Schaltplan sind die Nummern etwas anders, das kommt aber von den oefteren Aenderungen. Hat aber nichts mit der Funktion zu tun. Der Schaltplan und das Layout sind bereits mehrfach erprobt, und nur noch etwas optimiert. Zumindest, was die Leiterzuege zum SPI betrifft. Hier mal die Vorschaubilder der unterschiedlichen Bestueckungsmoeglichkeiten. Gruss Asko.
Angehängte Dateien:
-
(16 KB)
-
(16 KB)
-
(16 KB)
Die Bilder unterscheiden sich nur in der Verwendung des Spannungsreglers. Empfolen wird unbedingt der MCP1702-5002. Die anderen Bestueckungsvarianten stellen nur "Optionen" dar. Auch ist auf den Bildern noch Taster/LED und Testpins auf der Bauelementeseite. Die gehoeren aber bei der Compact-Variante mit dem LCD-Display auf die Leiterseite. Gruss Asko.
Update Zabex 2 + 1 Komplett Barney: 2 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Markus Frejek (5volt) 1 Komplett Karl-Heinz Kübbeler (kubi48) 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm Keine Gaeste johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett
Zur besseren Uebersicht. Zabex 2 + 1 Komplett Barney: 4 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm War kein Gast, nur ein "verdrehter" Nick. Bitte in der naechsten Aktualisierung loeschen. johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett
Gast
#2981847
Wie wird versendet? Versichert?
Gast
#2981970
Interessent schrieb: > Wie wird versendet? Versichert? Oh Mann, hast Du Schiss um Deine paar Flocken? Fahr doch selbst hin und hols ab. Das ist am sichersten. Manche haben vielleicht Probleme.
Gast
#2981998
Ohjeohje schrieb: > Oh Mann, > hast Du Schiss um Deine paar Flocken? > Fahr doch selbst hin und hols ab. > Das ist am sichersten. > > Manche haben vielleicht Probleme. Was bist Du denn für ein Spinner?
Gast
#2982003
Interessent schrieb: > Was bist Du denn für ein Spinner? Dirk Willner?
Asko B. schrieb: > Auch ist auf den Bildern noch Taster/LED und Testpins > auf der Bauelementeseite. > Die gehoeren aber bei der Compact-Variante mit dem > LCD-Display auf die Leiterseite. > > Gruss Asko. Hallo Asko, Vielen Dank für den Hinweis, bei meinem ersten Exemplar hatte ich alles auf die Bauteileseite gepackt. Natürlich funktioniert der Tester trotzdem, aber das Gerät wird unnötig groß. Danke, Thomas
Asko B. schrieb: > Hallo > > Da es hier so wie es aussieht, probleme gibt mit > der zugehoerigen Bauteilbezeichnung sollen die > Leiterplatten einen Bestueckungsaufdruck bekommen > der die Bauteilwerte enthaelt, und nicht die > Bauteilnummer. Das sollte eigentlich eindeutig sein. >... Das finde ich persoenlich gut so. Hab aber mal noch ne Frage, weiß nicht wie ihr das seht, und ob dieser Wunsch noch moeglich waere bzw. ob es aus euere Sicht sinnvoll ist. Bei den Testpins habt ihr eine 3x1 Buchsenleiste vorgesehen. Ich finde persoenlich die Variante mit 5x1 Buchsenleiste wo Pin 1+2 verbunden sind und 4+5 verbunden sind auch gut, Weil einige Bauteile sind ja etwas breiter, und da waere das komfortabler. Man kann ja dann trotzdem nur die Mitte mit ner 3er Buchse bestuecken, auch wenn 5 Loetaugen da waeren. Is wie gesagt nur ne Frage... lg und schoenes WE Lilja
Hi alle. Bitte entschuldigt, dass ich nicht auf PNs wie "Geld ist unterwegs" antworte. Hier trudeln so viele PNs mit irgendwelchen Fragen ein, dass ist mir sonst alles zu unuebersichtlich. Bis auf vier haben nun alle bezahlt. Zumindest habe ich die Zusagen. Davon haben sich Drei noch garnicht gemeldet. Der Platinenpreis geht durch die vier aber nicht sonderlich hoeher und die Bestellungen koennen Montag raus. Laeuft also alles. Asko hat die Platine noch etwas abgeaendert, nur Kleinigkeiten und optische Verbesserungen. Gehen wir am WE aber beide nochmal durch. Danke an alle fuer den reibungslosen und einfachen Ablauf bisher.
@Lilja Arghh, das ist fies. Man muesste am Layout ziemlich rumdoktorn. Es sollte aber passen wenn man zwar eine 5er Reihe nimmt und die ausseren Beinchen einfach umbiegt und verloetet. Und da die Leiste ja, durch die Durchkontaktierung, beidseiteig verloetet wird ist das mechanisch ueberhaupt kein Problem. Viele bauen das ja noch in ein Gehaeuse, dann muessen die Messstrippen ja sowieso rausgefuehrt werden. Das jetzt im Layout zu aendern waere... sagen wir nicht so doll. So wie das Layout im Moment ist wuerde ich nichts mehr dran aendern. Ich poste es spaeter.
Barney Geroellheimer schrieb: > @Lilja > > Arghh, das ist fies. Man muesste am Layout ziemlich rumdoktorn. > Es sollte aber passen wenn man zwar eine 5er Reihe nimmt und die > ausseren Beinchen einfach umbiegt und verloetet. ok, ist gut - war ja auch nur ne Frage. Durch Rumdoktorn passieren nur Fehler :) die Variante mit dem Umbiegen hat ich auch im Kopf, so werd ichs dann vermutlich machen. Danke fuer die Info
> Durch Rumdoktorn passieren nur Fehler :)
Das nicht, aber es kommen auf beiden Seiten ca 7mm dazu. An dieser
Stelle an sich kein grosses Problem, aber man muesste vieles verschieben
und die Platine ist eh schon ziemlich eng. Letztens hat er bis 5 Uhr
Morgens an der Platine gesessen. Die wird schon fein.
Ich poste sie spaeter, wenn Asko und ich einig sind.
Ich finde es sieht schon jetzt sehr gut aus. Vielen Dank schon mal an Fuzzel und Asko!
Barney Geroellheimer schrieb: > Ich poste sie spaeter, wenn Asko und ich einig sind. Hi, Ich hab mir eben nochmal die Bilder von der V5.2.3. angesehen. Hab leider grad kein Eagle zur Hand, um die Layout-Daten direkt anzusehen. Eine Frage fällt mir grad dazu ein: Ist eigentlich unter dem Poti für den Displaykontrast ein Loch? Das Poti liegt unter dem Display, wenn dort ein Loch in der Platine wäre, könnte man das Poti von Hinten bedienen. Ich hab in den Bildern der Platine keins gesehen. Gruß Kai
... vergiss das letzte Posting. Man kann das Poti natürlich auch auf die andere Seite bestücken. ... ich mach glaub langsam zuviel mit SMD, wo das oft nicht geht ;-)
Ach der Trimmer. Eigentlich doch eine Spielerei. Bei den Temperaturen bei denen das Geraet genutzt wird, ist ein Nachstellen des Kontrastes eh nicht notwendig. Das stellt man einmal ein und dann nie wieder. Mal sehen ob man da noch ein Loch einfuegen kann. Einfacher waere es. Auf der Unterseite nimmt es nur Platz weg. Obwohl das eine praktische Loesung waere, wenn die Platine im Gehaeuse ist. Dann kann man durch den Gehaeuseboden immer mal nachstellen.
Interessent schrieb: > Interessent schrieb: >> Was bist Du denn für ein Spinner? > > Dirk Willner? Nmm, was taucht mein Name hier auf? Habe nie das Wort Spinner getippt!!! Wenn Probs., komm ich per PM-mail. Was bei Gästen nicht möglich ist. Das ist ein Rätzel. Dirk
Ach Leute hat sich das denn noch immer nicht rumgesprochen ? "Do not feed the Troll"
Bohrung fuer den Trimmer iss nich. Da geht eine Leiterbahn mitten durch. Aber wie gesagt, dass stellt man einmal im Leben ein.
Lilja My schrieb : > > Hab aber mal noch ne Frage, weiß nicht wie ihr das seht, und ob dieser > Wunsch noch moeglich waere bzw. ob es aus euere Sicht sinnvoll ist. > > Bei den Testpins habt ihr eine 3x1 Buchsenleiste vorgesehen. Ich finde > persoenlich die Variante mit 5x1 Buchsenleiste wo Pin 1+2 verbunden sind > und 4+5 verbunden sind auch gut, Weil einige Bauteile sind ja etwas > breiter, und da waere das komfortabler. Selbstverständlich ist das sinnvoll, was die Praxis bewiesen hat! > > Man kann ja dann trotzdem nur die Mitte mit ner 3er Buchse bestuecken, > auch wenn 5 Loetaugen da waeren. Im TTester-Thread, habe ich vor Kurzem einen Link für eine bebilderte Variante gepostet, schau es dir mal an. > Gruß Michael
Gast
#2983351
Barney Geroellheimer schrieb: > @Lilja > > Arghh, das ist fies. Man muesste am Layout ziemlich rumdoktorn. > Es sollte aber passen wenn man zwar eine 5er Reihe nimmt und die > ausseren Beinchen einfach umbiegt und verloetet. Tja da sind die Chinesen um Längen vorraus, die denken praktischer, die haben sogar eine SMD testfläche. Ist doch wohl das mindeste das man da 5 Pins hat. Ne neue Platine und gleich rumfrikeln müssen? Das ist doch wohl das wichtigste das die Handhabung stimmt. > > Viele bauen das ja noch in ein Gehaeuse, dann muessen die Messstrippen > ja sowieso rausgefuehrt werden. Das jetzt im Layout zu aendern waere... > sagen wir nicht so doll. und viele bauen es nicht ins Gehäuse und da ist so eine rumflicker nur häßlich, unpraktisch uns störanfälliger. > So wie das Layout im Moment ist wuerde ich nichts mehr dran aendern. Ich > poste es spaeter. Wenn man nur zweite Wahl produzieren will, hast du recht. Auf der Platine gehören Bauteilenummern und keine Werte, wenn dann zusätzlich, da man sinnvollerweise einige Werte anders bestückt, die falschen Aufgedruckten Werte irritieren dann, außerdem behindern. Die Schutzdiode fehlt vermutlich auch, genaues kann man ja nicht sagen, da das komplette Layout ja nicht Veröffentlicht wird. Fest steht nur, wie es im Moment aussieht, das bewußt eine Frickelplatine produziert wird statt versucht wir eine vernünftige Platine zu erstellen. Platz für fünf Testpins anzusetzen ist wohl eins der ersten Sachen das man beim Design tut, wenn man es vergessen hat sollte man auch die Zeit investieren nachzubessern. Warum nicht nen Thread in der man die über Platine spricht das auch was vernünftiges dabei rauskommt, noch wäre sogar die Zeit dafür. Der Preis ist sehr gut, es scheint gut zu laufen, warum also durch schlechtes Design das ganze einen negativen Touch geben.
Aendert doch bitte mal jemand die Liste und alle Beitraege, in denen das Wort "Platine" vor kommt, in Frickelplatine, halbfertig, kein Testsockel, ohne SMD Flaeche und ohne Schutzdiode um. Bestueckungsdruck bitte in Malerei aendern, damit der Herr ueber mir in ruhe schlafen kann und nicht Nachts endlose Threads lesen muss, welche zu berichtigen er meint, erkoren zu sein. Danke.
Ich finde, dass manche seine Bemerkungen (SMD, Diode) haben doch einen Sinn.
Die Diode macht Null Sinn, hatte ich aber oben irgendwo schon mal geschrieben. Und SMD Testpads auf der Platine ? Wozu ? Da macht man ein ordentliches Gehaeuse drum und ordentliche Pads bzw. ordentliche Testbuchsen. Siehe Transistortester Part 1. Was denkst Du wie lange diese SMD-Test-Pads auf der Platine das wohl mitmachen wuerden ? Wir reden hier von verzinnten 35µ Pads mit 'nem bisschen Lack drum. Das ist kein Schraubstock.
Gast
#2983554
Barney Geroellheimer schrieb: > Die Diode macht Null Sinn, ... Von welcher Diode ist die Rede?
@Davis Damit ist die "Walter Shottky" zum Batterieeingang gemeint, die als Verpolungsschutz dienen soll. Im Prinzip braucht man die wirklich nicht, ein verpolungssicherer Stecker/Buchse, tut es wohl auch. Ein SMD-Adapter auf der Platine, macht wiederum wirklich keinen Sinn. Zum Einen, macht der das nicht lange mit zum Anderen, ist es fast unmöglich den Probanten dort zu fixieren, ohne das er durch die Gegend fliegt. Dann poste ich noch mal den Link für eine SMD-Adapter-Variante, zur Anregung: Beitrag "Re: Transistortester AVR" Mit freundlichen Grüßen, Michael
Michael D. schrieb: > ein verpolungssicherer Stecker/Buchse, tut es wohl auch. > > Ein SMD-Adapter auf der Platine, macht wiederum wirklich keinen Sinn. Das sehe ich auch so. Ausserdem kann man jedes Projekt beliebig komplex machen. Und ich fuer meinen Teil moechte eine einfache Loesung die nicht jedes denkbare Gimmick enthalten muss.
Hallo. bin mit dabei. Bestelle hiermit 1X Platine und 1x programmierten ATmega32. Liste habe ich mit meiner Bestellung ergänzt ! Grüsse Zabex 2 + 1 Komplett Barney: 4 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm War kein Gast, nur ein "verdrehter" Nick. Bitte in der naechsten Aktualisierung loeschen. johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328
Leute, hat sich eigentlich mal einer die Schaltung angesehen oder wird hier nur geraten ? Was bitte soll denn bei einer Verpolung passieren ? Eine Verpolungsschtzdiode ist Sinnlos genauso wie ein verpolungsicher Stecker oder weiss der Geier was. Bei 9V passiert bei einer Verpolung GARNICHTS. Der Transistor sperrt und durch 3,3k wuerden weniger als 3mA fliessen den ganzen Quatsch dahinter mal garnicht erst mitgerechnet. Noch Fragen ?

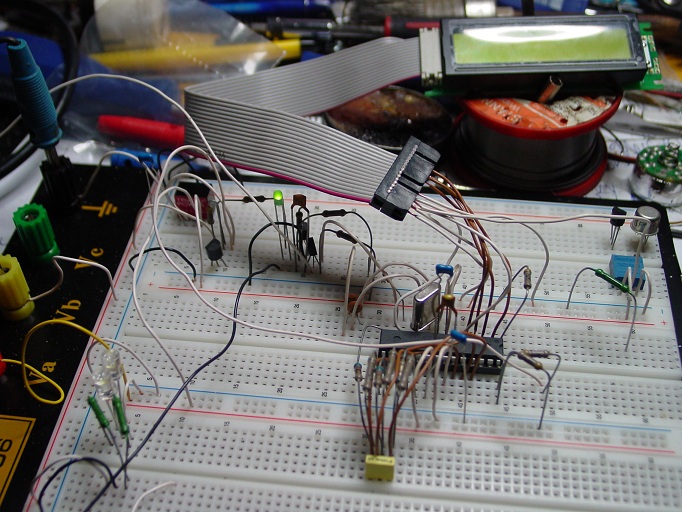

Hallo Michael hat ja prima erklaert, was SMD-Pads und Verpolschutzdiode fuer einen Sinn machen. Da brauch ich zum glueck nicht viel dazuschreiben. wer den Batterie-Clip verkehrt anloetet hat eh pech. Das "Loch" fuer die einstellung des Kontrast muss jeder selbst in sein Gehaeuse machen. Weil naemlich auf der anderen Leiterplattenseite (also hinter dem Regler) das LCD sitzt. Die Leiterplatte ist sozusagen ein Sandwich, auf der einen Seite sitzt der ATmega und die R´s und C´s usw. und auf der anderen Seite sind Display, LED, Taster und Testpins. Die leiterplatte des Testers und die leiterplatte des Dispays werden sozusagen Ruecken an Ruecken zusammengesetzt. Deswegen nenn ich das auch "Compact-Variante". Ich haeng nochmal zwei Bilder an von der ersten Version, fuer die Dirk die Bestellung organisierte. Die jetzige Version wird nicht viel anders aussehen. Das mit den 5 Testpins, statt der nur 3 ist gut und wird umgesetzt. Den Aufdruck der Bauelemente-WERTE statt der Bauelemente-NUMMERN finde ich praktischer, und vor allem EINDEUTIG. Wer die Bauelementewerte oefter wechseln moechte sollte einen Aufbau wie im dritten Bild bevorzugen. ;-) Gruss Asko.
Angehängte Dateien:

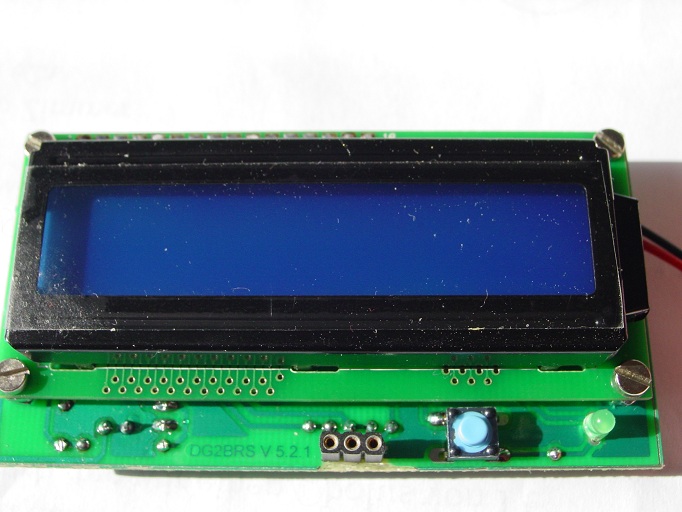

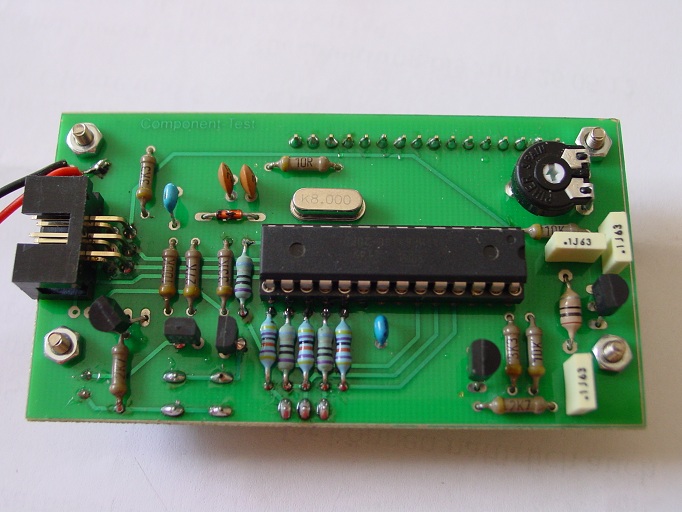

Asko B. schrieb: > Ich haeng nochmal zwei Bilder an von der ersten Version, fuer die > Dirk die Bestellung organisierte. Die jetzige Version wird > nicht viel anders aussehen. > Ich finde es sieht gut aus. Respekt fuer die gute Arbeit! > Das mit den 5 Testpins, statt der nur 3 ist gut und wird umgesetzt. Fein! > Den Aufdruck der Bauelemente-WERTE statt der Bauelemente-NUMMERN > finde ich praktischer, und vor allem EINDEUTIG. Finde ich auch. > Wer die Bauelementewerte oefter wechseln moechte sollte einen > Aufbau wie im dritten Bild bevorzugen. ;-) :-)
Also Barney, dein Nick passt ja mal gar nicht. Thor, der Typ mit dem großen Hammer, würde eher zutreffen!!! ;-))) (Es darf gelacht werden...) How ever, Asko...du könntest mit dem 3. Aufbau einen Wettbewerb "ugly Construction" gewinnen :-))) Ok, so wie ich das sehe, ist auf der Platine noch locker Platz für die Erweiterung der Testpins. Allerdings sieht es schlecht mit einer 2. oder 3.Reihe aus. Mein Vorschlag wäre, die Pinreihe in der Breite auf 7x zu erweitern, dann hätte man für die großen Brocken genug "Landeplätze" ohne die Anschlüsse zu verbiegen. Gruß Michael
@ Thomas Danke, geht mir runter wie Oel. Ich koennt mich selber knutschen. Aber mal Spass beiseite. Barney bat mich drum lieber einen "kleinen" Kontrasteinsteller zu verwenden. Das habe ich jetzt auch vorgesehen, man kann jetzt einen PT-10 oder einen PT-6 Regler einsetzen. Wirklich alle erdenklichen Optinen kann man eigentlich gar nicht implementieren. irgendwann sieht das dann wie eine Lochrasterplatine aus, und es bleibt kein Platz mehr fuer Leiterzuege. Wegen der Messpins: Ich hatte vor geraumer Zeit mal vorgeschlagen zusaetzlich eine dreipolige Schraubklemme vorzusehen. Den Teil der Leiterplatte haette man bequem absaegen koennen, wenn man das nicht moechte. Aber dazu hat sich nie jemand geaeussert. Gruss Asko.
Gast
#2983932

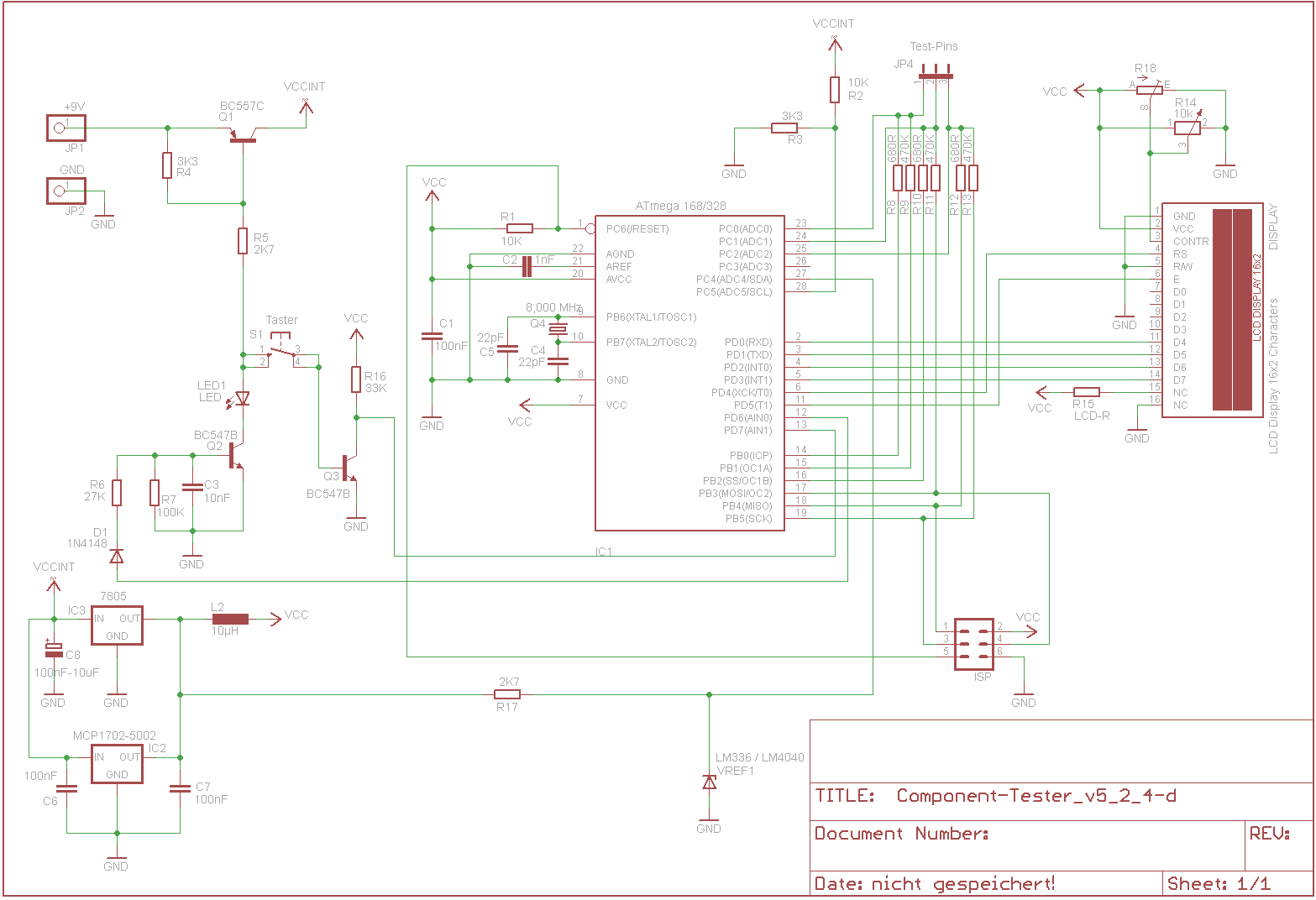

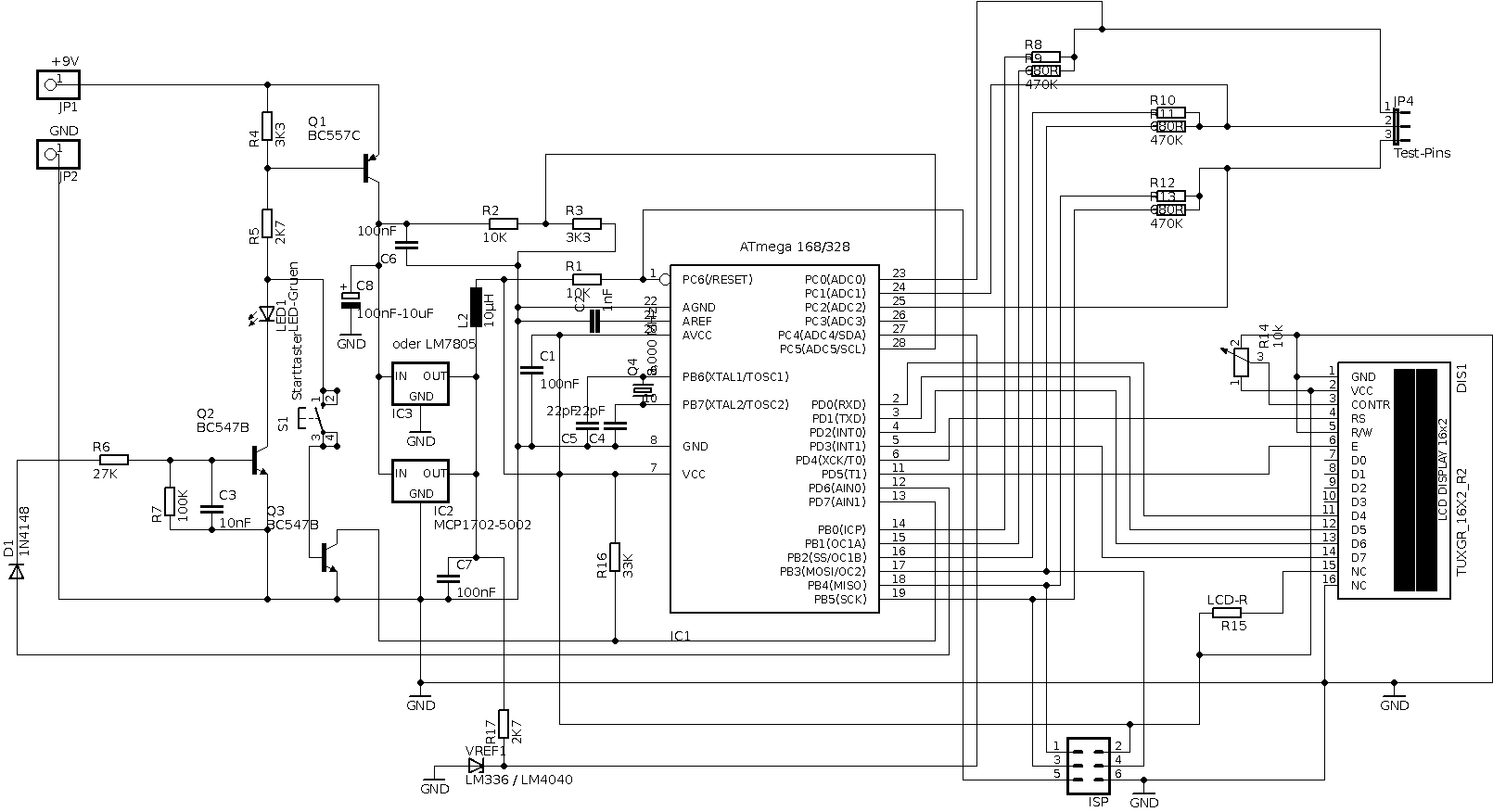

Ist dies der aktuelle Schaltplan? Beitrag "Re: Info Platinen Bauteiletester / Transistortester"
Asko B. schrieb: > > Das mit den 5 Testpins, statt der nur 3 ist gut und wird umgesetzt. > Danke Asko :) freu mich drueber. @mike0815: danke fuer den Link zu deinem Beitrag :)
Hallo, würde auch einmal komplett nehmen, wenn noch möglich. Liste ergänzt. Zabex 2 + 1 Komplett Barney: 4 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett Ingolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm War kein Gast, nur ein "verdrehter" Nick. Bitte in der naechsten Aktualisierung loeschen. johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett (mit Atmega)

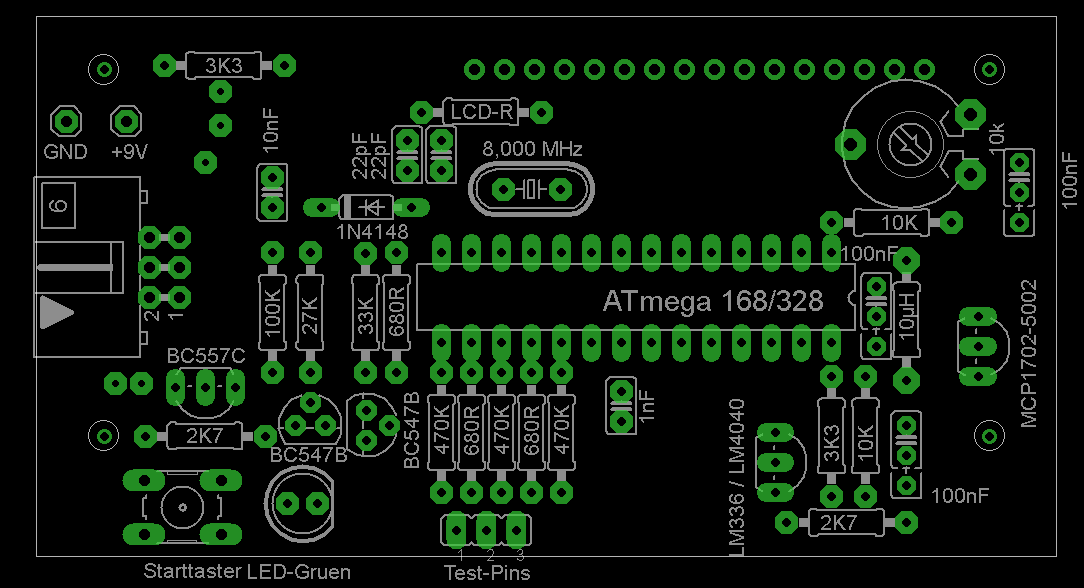

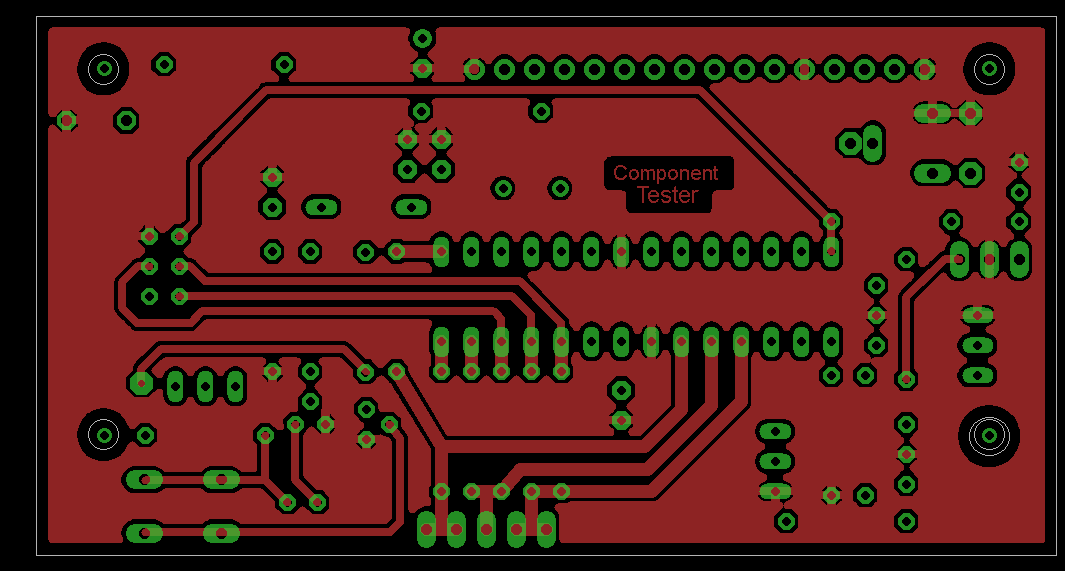

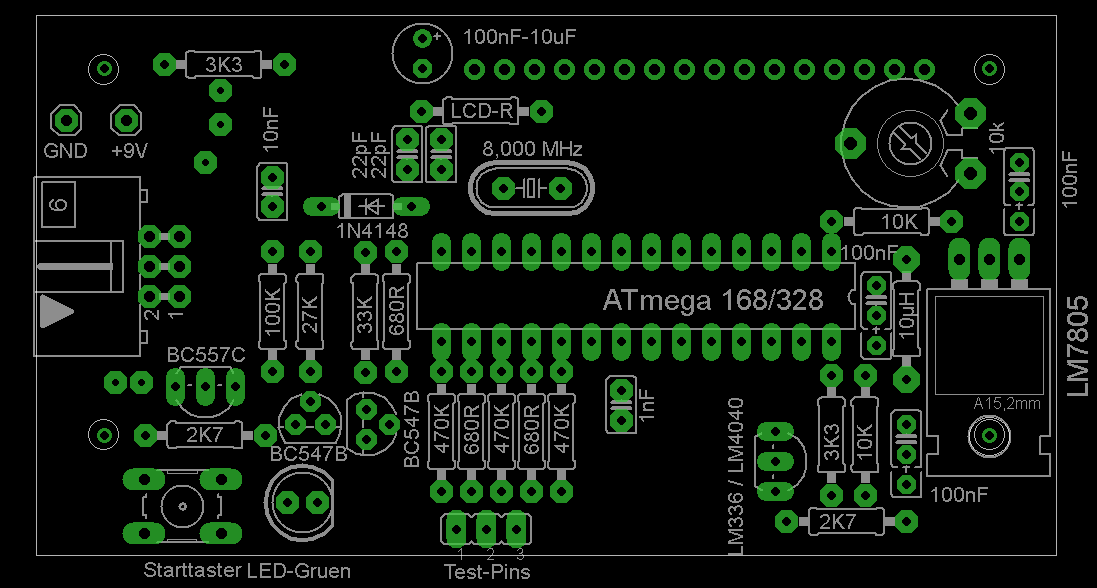

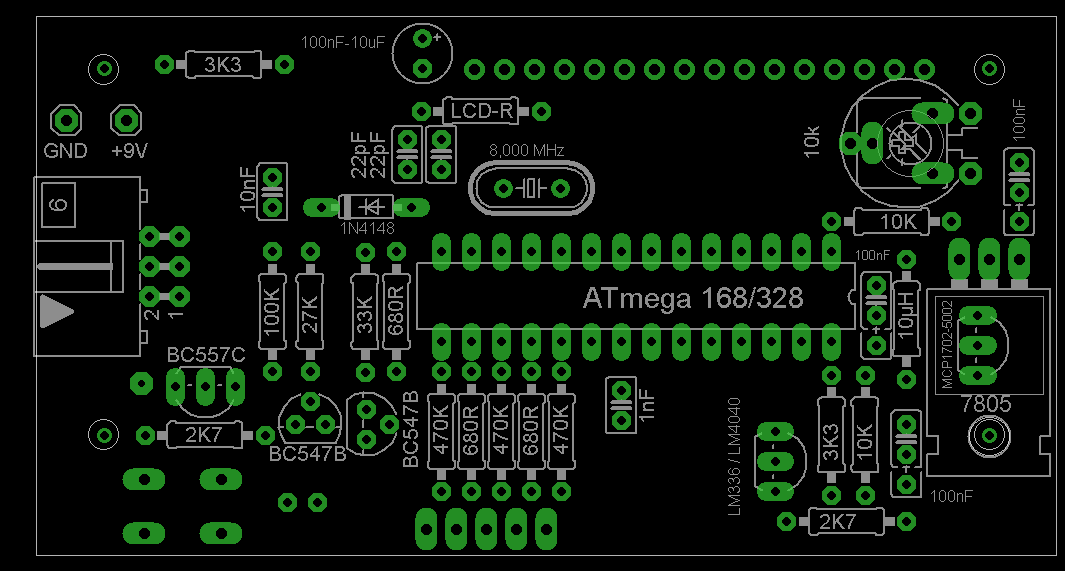

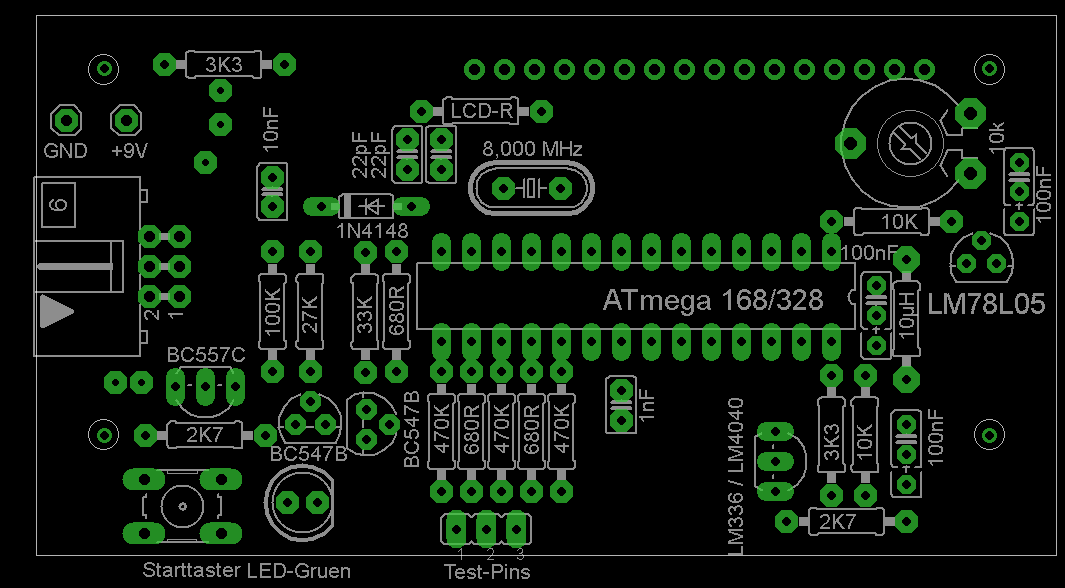

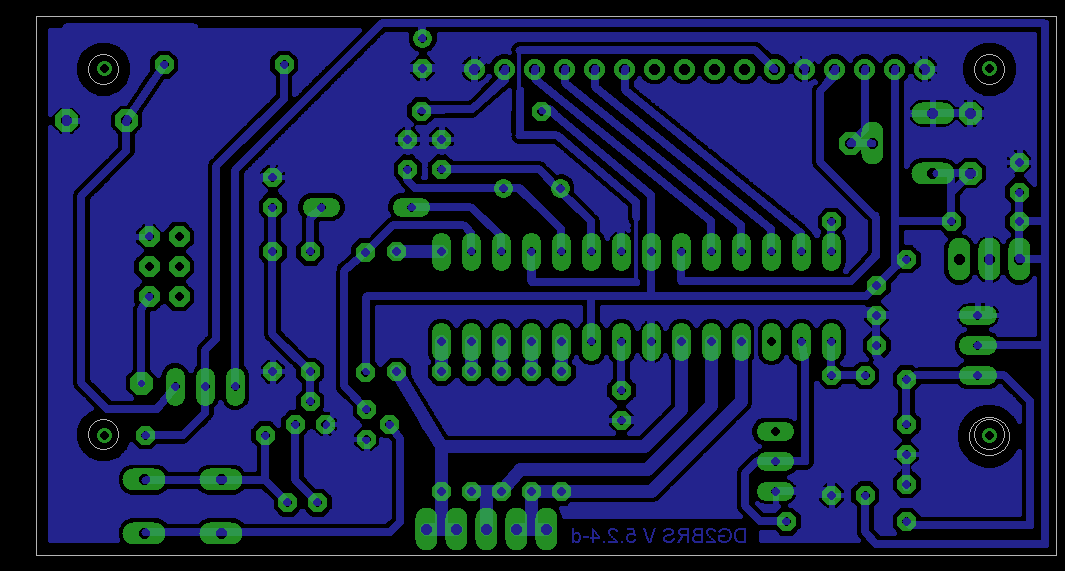

Hallo Einige/viele moechten das Layout vorher sehen. Warum auch nicht. Aber dann kommt sicherlich: Aaber ich habe doch gar kein Eagle.... Also hier mal zum "angucken" Leiter- und Bauelemente-seite. wegen dem verkrueppelten Schaltplan bitte nicht hauen, aber bei -zig Aenderungen bleibt das nicht aus. Und wenn ich jetzt mit "Gewalt" die Bauelementenummern konform zu dem Schaltplan von Markus und zu den Empfehlungen von Karl-Heinz mache bleibt kein Stein mehr auf dem anderen, und ich muss die Platine komplett neu zeichnen. Da geht irgendwie meine Faulheit vor.... gruss Asko.
Angehängte Dateien:
-
(13 KB)
-
(18 KB)
-
(15 KB)
-
(18 KB)
Diode hin und her. Das Layout ist eindeutig. Braucht keiner. Wenn doch, lötet Diode ein! SMD-Test-Flächen auf Platine---> Quatsch. Was bringt es im Gehäuse? Ich bastle gerade an einer Platine als "Universaladapter" (R, C, L, SMD, T, Mos, usw.) Da ich aber in der Woche wenig Zeit habe, dauert es ein weilchen. Ca. Ende 3.Woche Januar. Das soll einfach werden, so das JEDER es auf Lochraster/Streifen zu Hause basteln kann. Aber mit Gebrauchmuster-Schutz, damit China nicht kopiert. (:-))) LG Dirk
Hallo, ich würde einmal komplett nehmen und einmal Platine mit ATmega328, Liste ergänzt. Zabex 2 + 1 Komplett Barney: 4 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm War kein Gast, nur ein "verdrehter" Nick. Bitte in der naechsten Aktualisierung loeschen. johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett (mit Atmega) espri128 2 1x komplett, 1+ATmega328 Grüße und vielen Dank
Asko B. schrieb: > wegen dem verkrueppelten Schaltplan bitte nicht hauen, > aber bei -zig Aenderungen bleibt das nicht aus. > Und wenn ich jetzt mit "Gewalt" die Bauelementenummern > konform zu dem Schaltplan von Markus und zu den > Empfehlungen von Karl-Heinz mache bleibt kein > Stein mehr auf dem anderen, und ich muss die Platine > komplett neu zeichnen. > Da geht irgendwie meine Faulheit vor.... Als ich Barney darauf hingewiesen habe, bekam ich als Antwort: besser geht es nicht! Mein Angebot den Schaltplan etwas "aufzuräumen" besteht immer noch... Grüße Saxosun
Hi Dirk Dirk Willner schrieb: > Aber mit Gebrauchmuster-Schutz, damit China nicht kopiert. (:-))) Ganz so verbissen sehe ich das nicht. Selbst Karl-Heinz sieht es ja wohl sehr gelassen. Und der hat die ganze Sache ja erst wieder ins rollen gebracht. Seiner Intelligenz ist ja die Sache entsprungen. (letzte version mit ESR-Messung usw.) Wenn die Chinesen mein layout kopieren wuerden, waere ich sogar stolz. Dann koennte ich naemlich ehrlich behaupten das ein Gas-,Wasser-..Sch...e-monteur aus Europa sogar den Chinesen eine Vorlage geben kann. gruss Asko.
Asko B. schrieb: > Hi Dirk > > Dirk Willner schrieb: >> Aber mit Gebrauchmuster-Schutz, damit China nicht kopiert. (:-))) > > Ganz so verbissen sehe ich das nicht. > Selbst Karl-Heinz sieht es ja wohl sehr gelassen. > Und der hat die ganze Sache ja erst wieder ins rollen gebracht. > Seiner Intelligenz ist ja die Sache entsprungen. (letzte version > mit ESR-Messung usw.) > > Wenn die Chinesen mein layout kopieren wuerden, waere ich > sogar stolz. > Dann koennte ich naemlich ehrlich behaupten das ein > Gas-,Wasser-..Sch...e-monteur aus Europa sogar den Chinesen > eine Vorlage geben kann. War doch nur Spaß, da hier weniger gelacht wird. Dirk > > gruss Asko.
Gast
#2984109
Michael K. schrieb: > Mein Angebot den Schaltplan etwas "aufzuräumen" besteht immer noch... Da der Schaltplan furchtbar aussieht, sollte das Angebot angenommen werden.
Hi David Ich vermute stark das (saxosun) sich in den naechsten minuten nicht meldet. Gruss Asko.
Asko B. schrieb: > Hi David > > Ich vermute stark das (saxosun) sich in den naechsten minuten > nicht meldet. > > Gruss Asko. warum sollte er nicht,? ich habe deine Mail erhalten (Asko) und melde mich wieder sobald ich mir das File in Ruhe angesehen und nachgearbeitet habe. Grüße Saxosun
Hallo Was ich die ganze Zeit hab vergessen zu erwaehnen... Solch LCD-Display mit blauer Hintergrungbeleuchtung ist vielleicht ganz schick oder modern. Entspricht aber nicht dem Sinn des Batteriebetriebenen geraetes. Ein passives Display kommt der Batterielebendauer wohl eher entgegen. Und wer bastelt schon gerne im Dunkeln. Also sollte eigentlich eine externe lichtquelle bereits vorhanden sein. Also denkt mal gruendich ueber ein "stino-Display" nach. Leider werden diese Displays immer seltener. Die Hintergrundbeleuchtung des verlinkten Displays von Pollin konsumiert einfach mal 18-20 mA (Vorwiderstand LCD-R =33 Ohm) http://www.pollin.de/shop/dt/Nzc1OTc4OTk-/Bauelemente_Bauteile/Aktive_Bauelemente/Displays/LCD_Modul_TC1602A_09.html das Display: http://www.pollin.de/shop/dt/OTc1OTc4OTk-/Bauelemente_Bauteile/Aktive_Bauelemente/Displays/LCD_Modul_TC1602E_01.html sogar 100 mA !!!! Ich wuerde doch eher sowas hier nehmen: http://www.reichelt.de/Hintergrund-gruen/LCD-162C/3/index.html?;ACTION=3;LA=2;ARTICLE=31652;GROUPID=3005;artnr=LCD+162C;SID=13UEsG138AAAIAAHktAJk902359279b6757ae738dd596e862c623 dann reicht auch eine 9V-batterie > einem 1/4 Jahr. Gruss Asko.
Gast
#2984191
Asko B. schrieb: > Die Hintergrundbeleuchtung des verlinkten Displays von > Pollin konsumiert einfach mal 18-20 mA (Vorwiderstand LCD-R =33 Ohm) Beleuchtung über einen Portpin/Transistor schalten. Wird eine Taste gedrückt geht die Beleuchtung für 20 s an. Oder automatisch nachdem das Meßergebnis ermittelt wurde. Oder ... Für Batteriebetrieb ist ein DOG-Display die bessere Lösung.
Hi Davis es ist einfach kein Portpin meh frei. Ausser einem, und der ist fuer UART resevert. bisher noch nie verwendet. Karl-Heinz schrieb einmal 8vor nicht allzulanger Zeit) das es angedacht ist, ein USB-Interface ranzubaumeln und eine Ladeschaltung fuer einen Akkumulator (statt Batterie) dann ist das bisherige Layout eh hinfaellig. Nicht die Schaltung an sich. Ausserdem geht die Beleuchtung eh aus, wenn nach x-versuchen kein neues Bauteil angeschlossen ist. Aber ein Hintergrundbeleuchtetes Display will nun einmal Strom konsumieren. Gruss Asko.
@Davis
> Für Batteriebetrieb ist ein DOG-Display die bessere Lösung.
ja schon, nur bekommst du ein Exemplar für unter 10,00€ ?
Gruß Michael
Hallo, bitte 1x komplett und 2 Platine mit je einem ATmega328, Liste entsprechend erweitert. Zabex 2 + 1 Komplett Barney: 4 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm War kein Gast, nur ein "verdrehter" Nick. Bitte in der naechsten Aktualisierung loeschen. johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett (mit Atmega) espri128 2 1x komplett, 1+ATmega328 nimbus 1 Komplett nimbus 2 +2 ATmega328 Vielen Danke
Wau !!! 58 Vorbestellungen Barney, da haste Dir ganz schoen was aufgehalst.... Gruss Asko.
Gast
#2984286
Michael D. schrieb: > @Davis >> Für Batteriebetrieb ist ein DOG-Display die bessere Lösung. > ja schon, nur bekommst du ein Exemplar für unter 10,00€ ? > > Gruß Michael Den Preis halte ich für nicht so wichtig. Und bei 50 Stück wird er sicherlich unter 10 Euro liegen.
Davis schrieb: > Den Preis halte ich für nicht so wichtig. Da kennst Du das Forum hier aber schlecht! > Und bei 50 Stück wird er sicherlich unter 10 Euro liegen. Dann organisier doch einfach eine Sammelbestellung ... Gruß

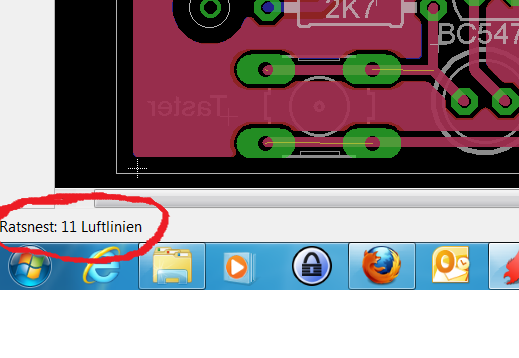

Hallo, ich bin dabei den Schaltplan etwas zu verbessern, dabei sind mir aber folgende Dinge aufgefallen: 1) ohne etwas am Layout zu verändern zeigt mir Eagle 11 Luftlinien an, da sind teilweise die Leiterzüge nicht richtig verbunden. 2) Nach welchen Design Regeln sollen / können die Leiterplatten gefertigt werden, in der Standardeinstellung werden mir noch viele Fehler angezeigt! 3) Ohne die Datenblätter zu kenne, ist es richtig, dass die beiden Regler parallel verbunden sind ??? 4) Sollte man dem 7805 nicht noch eine Freilaufdiode spendieren? 5) Meines Wissens ist es sinnvoll die nicht benutzten Dateneingänge vom LCD auf Masse zu legen. Soll keine Kritik sein, sondern sind nur Dinge die mir aufgefallen sind, ich kenne die Schaltung bisher nicht so genau. Der oben eingefügte Schaltplan ist nur ein Zwischenstand, ich werde den Rest morgen im Laufe des Tages fertig machen. Bis dahin, Saxosun
Angehängte Dateien:
-
(40 KB)
-
(20 KB)
Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 2 1x Komplett + 2 ATmega328
Hallo, würde auch einmal komplett nehmen, wenn noch möglich. Liste ergänzt. Zabex 2 + 1 Komplett Barney: 4 Komplett seeers: 1 Tosa: 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk: 2 + 2 ATmega328 John Unruhr: 1 Komplett wolfga: 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 Mikelm War kein Gast, nur ein "verdrehter" Nick. Bitte in der naechsten Aktualisierung loeschen. johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett (inklusive ATMege nehme ich an?) axelac 1 Komplett christoph_k23: 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett (mit Atmega) espri128 2 1x komplett, 1+ATmega328 nimbus 1 Komplett nimbus 2 +2 ATmega328 bigwolf 1 Komplett Grüße und vielen Dank
Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 2 1x Komplett + 2 ATmega328 bigwolf 1 Komplett
Also, in einem Beitrag stehe ich in der Liste jetzt (richtig) mit Komplett und Atmega drin, im anderen (falsch) fehlt der Atmega. Ich hätte gern Komplett mit Atmega. Also ich habs jetzt hier nochmal neu reingeschrieben. Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett + Atmega espri128 2 1x Komplett + ATmega328 nimbus 2 1x Komplett + 2 ATmega328 bigwolf 1 Komplett
Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 2 1x Komplett + 2 ATmega328 bigwolf 1 Komplett
Michael K. schrieb: > 3) Ohne die Datenblätter zu kenne, ist es richtig, dass die beiden > Regler parallel verbunden sind ??? Vermutlich ja, denn es wird ja nur einer von beiden bestückt. > 4) Sollte man dem 7805 nicht noch eine Freilaufdiode spendieren? Das Datenblatt meint dazu: Generally no protection diode is required for values of output capacitance ≤ 10 µF. > 5) Meines Wissens ist es sinnvoll die nicht benutzten Dateneingänge vom > LCD auf Masse zu legen. Nein, das ist sinnfrei und kostet unnötig Strom, weil das LCD PullUp-Widerstände an den Eingängen hat. ...
da hatte sich ein Fehler eingeschlichen. ich benötige 3 Platinen. Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 3 1x Komplett + 2 ATmega328 bigwolf 1 Komplett
Hannes Lux schrieb: >> 3) Ohne die Datenblätter zu kenne, ist es richtig, dass die beiden >> Regler parallel verbunden sind ??? > > Vermutlich ja, denn es wird ja nur einer von beiden bestückt. > >> 4) Sollte man dem 7805 nicht noch eine Freilaufdiode spendieren? > > Das Datenblatt meint dazu: > > Generally no protection diode is required for values of output > capacitance ≤ 10 µF. > >> 5) Meines Wissens ist es sinnvoll die nicht benutzten Dateneingänge vom >> LCD auf Masse zu legen. > > Nein, das ist sinnfrei und kostet unnötig Strom, weil das LCD > PullUp-Widerstände an den Eingängen hat. OK,danke, dann sollte man nur ggf. die Regler als Bestückungsvariante kennzeichnen, damit es zu keinen Mißverständnissen führen kann. bleiben noch Punkt 1) und Punkt 2) 1) ohne etwas am Layout zu verändern zeigt mir Eagle 11 Luftlinien an, da sind teilweise die Leiterzüge nicht richtig verbunden. 2) Nach welchen Design Regeln sollen / können die Leiterplatten gefertigt werden, in der Standardeinstellung werden mir noch viele Fehler angezeigt! Außerdem frage ich mich noch, ob man den BC547B Q3 nicht einsparen kann, wenn nur der Port geschalltet wird könnte man das doch direkt über den Taster machen, oder wird so eine Entprellfunktion oder ähnliches gewährleistet? Grüße Saxosun
Noch eine Kleinigkeit, an der Z-Diode steht als Bezeichner LM336/ LM4040, was mit Sicherheit zum Regler gehören soll. An dem Regler steht MCP 1702. Wie groß soll die Z-Diode sein, was soll ich daran schreiben? 2V5 ...???, und was soll an dem Regler stehen? Grüße Saxosun
So, hier der vorläufige Stand, bitte einmal drüber schauen und ggf. Änderung- Verbesserungsvorschläge machen, vor allem den Wert der Diode überüprüfen. Grüße Saxosun
Angehängte Dateien:
-
(14 KB)
Michael K. schrieb: > Noch eine Kleinigkeit, > > an der Z-Diode steht als Bezeichner LM336/ LM4040, was mit Sicherheit > zum Regler gehören soll. An dem Regler steht MCP 1702. > Wie groß soll die Z-Diode sein, was soll ich daran schreiben? 2V5 > ...???, und was soll an dem Regler stehen? Hallo Michael, Nein die Bezeichnung LM336/LM4040 ist an der "Z-Diode" richtig. Dabei handelt es sich um eine Referenzspannungsquelle. Quasi ein IC, das eine Z-Diode nachbildet, aber mit höherer Genauigkeit und weit geringerer Abhängigkeit der Z-Spannung von Temperatur und Betriebsstrom. Die Spannungsangabe 2V5 ist korrekt. Die Bezeichnung MCP1702 am Regler ist auch korrekt. Gruß Kai
Gast
#2984940
Muss der Vref-Zweig nicht hinter L2 liegen?
Kh Loeter schrieb: > Hallo Michael, > > Nein die Bezeichnung LM336/LM4040 ist an der "Z-Diode" richtig. Dabei > handelt es sich um eine Referenzspannungsquelle. Quasi ein IC, das eine > Z-Diode nachbildet, aber mit höherer Genauigkeit und weit geringerer > Abhängigkeit der Z-Spannung von Temperatur und Betriebsstrom. > Die Spannungsangabe 2V5 ist korrekt. > > Die Bezeichnung MCP1702 am Regler ist auch korrekt. Ok danke, jetzt hab ich verstanden, ändere ich noch. Grüße Michael
Michael K. schrieb: > bleiben noch Punkt 1) und Punkt 2) > > 1) ohne etwas am Layout zu verändern zeigt mir Eagle 11 Luftlinien an, > da sind teilweise die Leiterzüge nicht richtig verbunden. Sorry, ich habe die Platine nicht geroutet, also kann ich Dir nicht sagen, warum da noch Luftlinien sind. Ich route gewöhnlich, bis da keine Luftlinien mehr sind, allerdings mit Eagle4, daher kann ich die aktuellen Dateien nicht bearbeiten. > 2) Nach welchen Design Regeln sollen / können die Leiterplatten > gefertigt werden, in der Standardeinstellung werden mir noch viele > Fehler angezeigt! Das kann ich Dir auch nicht sagen, da ich keine Platinen fertigen lasse. [OT] Ich vermute, dass die Fertiger mit meinen Layouts auch nicht allzuviel anfangen können, da ich deren Konventionen nicht kenne und daher auch nicht einhalte. Ein Bastel-Layout zum Selberdrucken (egal ob Tonertransfer oder Belichtungsvorlage) ist ohne großes Insiderwissen schnell gemacht. Ein ordentliches Layout für einen Platinenfertiger ist da schon eine andere Liga, das sollte man Denen überlassen, die sich damit auch auskennen. Ansonsten muss man mit Mehrkosten wegen Nacharbeit rechnen. [/OT] ...
Hannes Lux schrieb: > Ich vermute, dass die Fertiger mit meinen Layouts auch nicht allzuviel > anfangen können, da ich deren Konventionen nicht kenne und daher auch > nicht einhalte. Nun, dass ist auch kein Hexenwerk. Viele Leiterplattenhersteller bieten entsprechende Design Regeln sogar zum Download an, welche die Mindestanforderungen wie: Leiterbahnabstand / kleinste Vias .... beinhalten. Bindet man die Datei im Drc bei Eagle ein, kann man sich mögliche Konflikte anzeigen lassen und abarbeiten. Leiterplatten die du selber ätzen kannst, können die Hersteller in der Regel auch spielend herstellen, informieren würde ich mich aber schon immer vorab. Grüße Michael
Davis schrieb: > Muss der Vref-Zweig nicht hinter L2 liegen? Ich habe elektrisch nichts am Plan verändert, müsste sich Asko zu äußern. Grüße Michael
Davis schrieb: > Muss der Vref-Zweig nicht hinter L2 liegen? L2 hat da ueberhaupt nichts verloren. Wer kommt nur immer auf solche Ideen ?
Gast
#2985180
Barney Geroellheimer schrieb: > Davis schrieb: >> Muss der Vref-Zweig nicht hinter L2 liegen? > > L2 hat da ueberhaupt nichts verloren. Wer kommt nur immer auf solche > Ideen ? Nach welchem Plan ist die zu bestellende Platine layoutet?
Na jetzt rate mal. hmmm
Natürlich gibt L2 einen Sinn so wie sie im Schaltplan angeordnet ist. Nämlich um HF Ripple vom Mikrocontroller zurück an die Referenzspannungsquelle zu unterdrücken.
Gast
#2985313
Axel Schnell schrieb: > Natürlich gibt L2 einen Sinn so wie sie im Schaltplan angeordnet ist. > Nämlich um HF Ripple vom Mikrocontroller zurück an die > Referenzspannungsquelle zu unterdrücken. Klingt plausibel.
> Klingt plausibel.
Das die Sonne sich um die Erde dreht, klang auch erst mal plausibel und
geglaubt hat man es dann auch noch.
Spule, Kapazitaet, Strom, Spannung, Widerstand, alles bekannt, wie waere
es mit rechnen statt glauben ?
Gast
#2985394
Barney Geroellheimer schrieb: > Das die Sonne sich um die Erde dreht, klang auch erst mal plausibel und > geglaubt hat man es dann auch noch. Was soll der Blödsinn? Es stimmt doch was Axel gepostet hat.
> Es stimmt doch was Axel gepostet hat.
Nein, dass ist voelliger Unsinn.
Hallo Davis Die Konstantspannungsquelle LM 4040 2,5V oder der LM 336 2,5V koennen wahlweise bestueckt werden. Der versorgungsspannungsanschluss ist "vor" der Drossel angeschlossen. Erstens war es einfacher zu routen und dann bin ich auch davon ausgegangen, das Spannungseinbrueche vom µC sich so weniger auf die Praezisionsspannungsquelle auswirken. Die Drossel ist somit "nur" fuer den ATmega da. Und es gibt einen Abblockkondensator von 100µF einmal vor und einmal hinter der Drossel. Gruss Asko.
Gast
#2985494
Barney Geroellheimer schrieb: >> Es stimmt doch was Axel gepostet hat. > > Nein, dass ist voelliger Unsinn. Da interessiert mich aber deine Begründung. Keine Behauptungen - nur Fakten.
Hallo Saxosun Die "unrouted" kannste ignorieren. Die deutlich sichtbaren im bereich des Tasters sind durch das "spiegeln" auf die Leiterseite entstanden. Ganz weg krieg ich die nicht, es bleiben immernoch ganz klitzekleine uebrig. so wie auch an den Displayanschluessen. Das haengt mit dem Raster zusammen. Genauso wie "unten" am 33k Ohm Widerstand oberhalb der Transistoren. Der Widerstand will einfach nicht in mein Raster..... Aber die leiterzuege dazu fuehren immer bis dahin. Dieser Makel war auch schon bei den ersten Platinen, die Dirk organisiert hatte da, und spielen im echten Leben keine Rolle. Gruss Asko.
Sonst geht es Dir gut ? Ich bestelle Platinen und gebe hier keine Grundkurse. Diese Wicklung ist dazu gedacht, digitale Einstreuungen in die ADCs etwas zu unterdruecken. Und das auch nur dann wenn man die interne Referenz nutzt. Und das haengt auch noch von der eingestellten Spannung ab. Nu ist die Referenz aber extern und auch ganz anders beschaltet. Den Rest musst Du Dir erlesen. So wie es jetzt ist, hat man prima Mittelwellemempfang. "HF Ripple vom Mikrocontroller" ist voelliger Schwachsinn. An AREF gehoert ein Blockkondensator nach GND und sonst nichts. Nichtmal eine externe Referenz. Denn um die 10% der internen Referenz zu "verbessern" fange ich mir jetzt den Mist von der Externen ein. Verschlimmbessert.
Gast
#2985543
Barney Geroellheimer schrieb: > Sonst geht es Dir gut ? Ich bestelle Platinen und gebe hier keine > Grundkurse. > > Diese Wicklung ist dazu gedacht, digitale Einstreuungen in die ADCs > etwas zu unterdruecken. Und das auch nur dann wenn man die interne > Referenz nutzt. Und das haengt auch noch von der eingestellten Spannung > ab. > Nu ist die Referenz aber extern und auch ganz anders beschaltet. Den > Rest musst Du Dir erlesen. So wie es jetzt ist, hat man prima > Mittelwellemempfang. > > "HF Ripple vom Mikrocontroller" ist voelliger Schwachsinn. So habe ich es mir gedacht. Keine Fakten - nur die üblichen "Barney"-Behauptungen. Es sieht so aus, dass du keine fachlichen Fakten vortragen kannst, weil du keine hast, oder dir der fachliche Hintergrund einfach fehlt. Ist aber nicht so schlimm, da du ja nur Platinen bestellen musst und dafür wird's ja wohl noch reichen - oder?
"Fakten" kannst Du nachlesen. Steht alles hier im Tutorial. Und da steht genau das was ich oben geschrieben habe.
Na hier geht's ja rund... ...sprach der Wellensittig und flog in den Ventilator... ...
Ach, kennst Du doch. Popcorn gemacht und gut.
Barney Geroellheimer (fuzzel) Du hast Post! bud
Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 frazi 2 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett wkr 1 Komplett ngolf O. 2 Komplett Erazor 1 markus7 1 Komplett + ATMega328 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 3 1x Komplett + 2 ATmega328 bigwolf 1 Komplettvvv dj1mt 1 komplett
Asko B. schrieb: > Die "unrouted" kannste ignorieren. > Die deutlich sichtbaren im bereich des Tasters > sind durch das "spiegeln" auf die Leiterseite entstanden. > Ganz weg krieg ich die nicht, es bleiben immernoch > ganz klitzekleine uebrig. so wie auch an den > Displayanschluessen. Das haengt mit dem Raster zusammen. > Genauso wie "unten" am 33k Ohm Widerstand oberhalb > der Transistoren. Der Widerstand will einfach nicht > in mein Raster..... > Aber die leiterzuege dazu fuehren immer bis dahin. > Dieser Makel war auch schon bei den ersten Platinen, > die Dirk organisiert hatte da, und spielen im > echten Leben keine Rolle. Hallo Asko, da musst du dir aber noch etwas anderes an deinem Eagle "verstellt" haben, ich kann die Airwires ohne Probleme weg routen. ( Mache ich dann auch noch eben) Wenn am Schaltplan keine Änderungswünsche mehr bestehen, dann schicke ich dir das File zurück. Bei Fragen oder Anregungen einfach melden. Grüße Michael
Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett Ingolf O. 2 Komplett Erazor 1 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 3 1x Komplett + 2 ATmega328 bigwolf 1 Komplett dj1mt 1 Komplett Markus Selter (markus7) reagiert nicht und wech. Werner Weigold (wkr) reagiert nicht und wech.
ist der Zug schon abgefahren? Ich würde noch drei Platinen nehmen. Danke und Schöne Grüße Ales
Ich würd auch einmal Platine + Bauteile komplett nehmen mit 0,1% Widerständen ;)
Werner Weigold (wkr) reagiert nicht und wech. Hallo Barney, war letzte Woche ziemlich mit anderem beschäftigt und in der Annahme, dass du mir eine mail mit den Rechnungs und Kontodaten sendest. Hab dann heute früh dir noch ne pn geschickt, wahrscheinlich untergegangen. Gibt ja evt. noch ne Gelegenheit, bis dahin reicht das Chinateil erst mal. Gruss Werner
Gast
#2987429
Barney Geroellheimer schrieb: > "Fakten" kannst Du nachlesen. Steht alles hier im Tutorial. Und da steht > genau das was ich oben geschrieben habe. Typische Barney Antwort was falsches behaupten, ohne zu wissen worum es geht. Rummotzen das keiner Hilft, aber wenn Leute versuchen zu helfen die nur blöd anzupöbeln muss nicht sein. Kein Wunder das Dir kaum noch einer helfen will. Die Spule ist aber tatsächlich falsch, sie Gehört zwischen VCC und AVCC und an AVCC gehört dann noch ein 100nF. (Figure 24-9. Atmel) >Diese Wicklung ist dazu gedacht, digitale Einstreuungen in die ADCs >etwas zu unterdruecken. >Und das auch nur dann wenn man die interne Referenz nutzt. Genau das wird ja hier gemacht. >Und das haengt auch noch von der eingestellten Spannung ab. Welche Spannung meinst du? VCC, AVCC, AREF >Nu ist die Referenz aber extern und auch ganz anders beschaltet. Nein, sie ist intern. Nicht gelesen oder nicht verstanden? >Den Rest musst Du Dir erlesen. Vielleicht solltest du erst mal einiges erlesen. >An AREF gehoert ein Blockkondensator nach GND und sonst nichts. Nur wenn man es möchte und auch entsprechend programmiert, wenn man eine Refferenz hat sollte die eigentlich hier hin, auf keinen Fall aber an ADC4 oder ADC5 ich hätte hier ADC3 sinnvoller erachtet. Dafür ist die ADC3 als out, was wiederum bei ADC4 oder 5 besser aufgehoben wäre. Da Karl-Heinz aber dort herausgefunden hat das er es für seine Messungen etwas anderes haben möchte, sollte man es so beschalten. >Nichtmal eine externe Referenz. Doch wenn man eine externe möchte, gehört die genau hier hin. @Andreas einen Q3 gibt es nicht, eden du meinst ist der T2, der ist nötig sonst funktioniert das Einschalten nicht. Bitte ändere die Bezeichungen in die offizelle Bezeichnung. Wäre schön wenn du die richtigen Bezeichnungen verwenden würdest. Einfach in der offiziellen Dokumentation "ttester_ger104k.pdf" im Tarball nachschauen. Die Spannungsregler sind optional , das solle man auch so kennzeichnen. Genauso diesen Unsinn mit den beiden Potis entfernen und nur zusätzliche Pad ums Poti machen um verschiedene Potigrößen zu ermöchlichen. Die Luftlinien, mach sie weg. Asco hat sein Bestes versucht, scheint aber mit de Programm nicht wirklich zurechtzukommen. Er hat versucht die Platine irgendwie hinzubekommen was ihm dann auch irgendwie gelungen ist, an der Stelle von deinem Bild sieht man es ja. Es funktioniert dort so weil die Luftlinien dort genau wie das Kupfer verläuft, sauber ist die Lösung keinesfalls.
Level schrieb: > @Andreas einen Q3 gibt es nicht, eden du meinst ist der T2, der ist > nötig sonst funktioniert das Einschalten nicht. Bitte ändere die > Bezeichungen in die offizelle Bezeichnung. Wäre schön wenn du die > richtigen Bezeichnungen verwenden würdest. Einfach in der offiziellen > Dokumentation "ttester_ger104k.pdf" im Tarball nachschauen. > Die Spannungsregler sind optional , das solle man auch so kennzeichnen. > Genauso diesen Unsinn mit den beiden Potis entfernen und nur > zusätzliche Pad ums Poti machen um verschiedene Potigrößen zu > ermöchlichen. > Die Luftlinien, mach sie weg. Asco hat sein Bestes versucht, scheint > aber mit de Programm nicht wirklich zurechtzukommen. Er hat versucht die > Platine irgendwie hinzubekommen was ihm dann auch irgendwie gelungen > ist, an der Stelle von deinem Bild sieht man es ja. Es funktioniert dort > so weil die Luftlinien dort genau wie das Kupfer verläuft, sauber ist > die Lösung keinesfalls. Hallo, ich denke du meinst mit @Andreas mich (Michael / Saxosun) Ich habe die Luftlinien bereits entfernt und Asko die Daten bereits zurück geschickt. Ich könnte die Bezeichnungen auch noch ändern, jedoch werde ich diese Woche sicherlich nicht dazu kommen. Ursprünglich hatte ich auch mal gedacht, dass ich hier bei einem ausgereiftem Projekt gelandet bin, und wollte mir nur die Zeit für das Platine ätzen und Bauteile raus suchen ersparen ....;-) Aber, wenn gewünscht, dann kann ich die Bezeichnungen gerne noch ändern sobald ich etwas Zeit habe. Sind die Leiterplatten nun eigentlich bestellt ? Grüße Saxosun
> Sind die Leiterplatten nun eigentlich bestellt ?
Nein, weil 14 ! noch immer nicht bezahlt haben.
Barney Geroellheimer schrieb: > Nein, weil 14 ! noch immer nicht bezahlt haben. Liebe Mitbesteller, bitte zahlt kurzfristig, das gebietet die Fairness gegenüber denjenigen, die schon gezahlt haben! Die Meldung im Forum war eine eindeutige Willensbekundung. Danke!
Barney Geroellheimer schrieb: > Nein, weil 14 ! noch immer nicht bezahlt haben. Hallo, naja, die Bestellung für die Platinen kannste wohl losschicken. Falls tatsächlich welche übrig bleiben kriegse die hier locker los. Im Zweifelsfall gegen Vorkasse. Irgendwelche Bauteile würde ich allerdings auch nicht auf Verdacht bestellen. Viele Grüße
Moin, sicher koennte ich die Platinen bestellen und auf vielleicht 10 sitzen bleiben. Waer kein Ding. Nur geht es nicht allein um die Platinen, die anderen Teile kommen ja auch noch dazu. Ist halt bloede bei so einer _Misch_bestellung. Das wird schon, viele haben ja erst zum Wochenende ueberwiesen. Ich denke der groesste Teil wird heute da sein.
Zabex 2 + 1 Komplett Barney 4 Komplett seeers 1 Tosa 2 Komplett doschi_ 2 Komplett + 1 ATmega328 mpl 2 Dirk 2 + 2 ATmega328 John Unruhr 1 Komplett wolfga 1 Komplett Albundi 1 Komplett Nase71 1 Komplett Kh loeter 5 + 5 ATmega328 tom16 2 Komplett saxosun 1 Komplett Asko 1 kokisan2000 2 Komplett mha1 2 olafk 1 Komplett neo123 1 Komplett Ingolf O. 2 Komplett Erazor 1 johnpatcher 1 Komplett + ATmega328 Lilja 3 ee1003 1 Komplett + ATmega328 fh_ 1 horst 1 Komplett axelac 1 Komplett christoph_k23 1 Komplett francesco 1 Komplett flummi 1 1 ATMega328 taikon 1 Komplett espri128 2 1x Komplett + ATmega328 nimbus 3 1x Komplett + 2 ATmega328 bigwolf 1 Komplett dj1mt 1 Komplett wkr 1 Komplett Wieder im Rennen Markus Selter (markus7) reagiert nicht und wech.
Ach Leute, dass ist doch Scheisse. Eine Zahlung ist heute gekommen ;( Ich besauf mich jetzt, bis morgen.
Gast
#2989044
Barney Geroellheimer schrieb: > Ach Leute, dass ist doch Scheisse. Eine Zahlung ist heute gekommen ;( Barney Geroellheimer schrieb: > Nichtzahler stelle ich hier an den Pranger, da habe ich kein Problem > mit. Du bist inkonsequent. Das wissen die Leute hier und deshalb verarschen sie dich.
Antwort schreiben
Bitte melde dich an, um einen Beitrag zu schreiben.
