Hi, habe gerade mal die ISE von Xilinx installiert und begonnen das "ISE Quick Start Tutorial" durchzuarbeiten. Zwei Fragen: 1. Man bekommt die Wahl zwischen VHDL und Verilog. Wofür sollte man sich entscheiden? 2. Im Tutorial wird auf Seite 21 "Adding Expected Results to the Test Bench Waveform" eine Test Bench Signal erzeugt. Hierzu soll man das File "testbench.tbw" unter Sources in Project selektiern und dann "Generate Expected Simulation Results" doubleclicken. Wo finde ich diesen Eintrag. Auch die Hilfe sagt nichts dazu aus. Danke, Bernd
Hallo zu 2. ich nehm mal an du hast schon eine testbench. Unterhalb von den Sourcesfenster gibt es noch ein kleines Fenster dort musst du auf Process View wechseln. Und dann gibst dort unter Modelsim Simulator Den Eintrag "Generate Expected Simulation Results" Gruss Achim

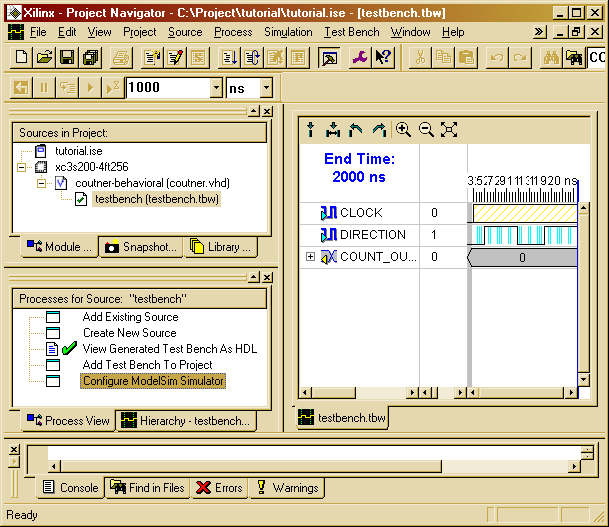

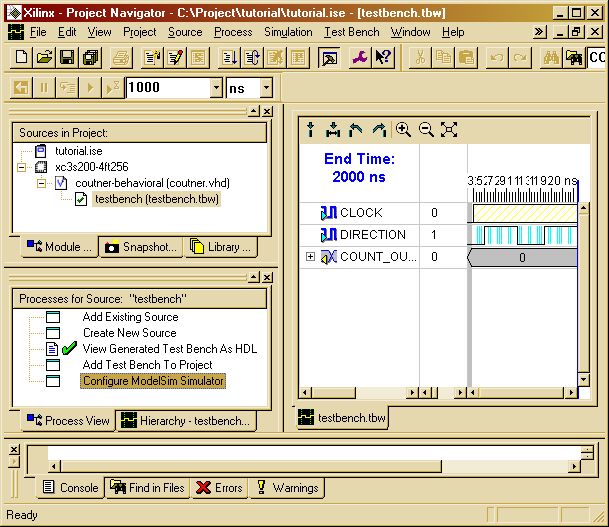

Hi, irgendwie ist da nichts dergleichen. Schau mal im Dateianhang. Grüße, Bernd
Hi Du musst noch den Modelsim Simulator installieren. Wenn du ihn schon installiert hast musst du das noch bei Optionen eintragen. Gruss Achim
Hmmm... also zu Frage 1. must du wissen was du lieber lernen willst. In europa ist VHDL mehr verbreitet. In den USA ist Verilog beliebter. Man nennt VHDL auch den geschwätzigen Code. Verilog ist etwas knapper gehalten. Ich denke Verilog geht etwas mehr richtung Sorfwareprogrammierung. Der Support, besonders hier in diesem Forum ist besser für Verilog. Ich bin auch eher der Verilog-Noob :-) Wenn du Tutorials für VHDL suchst sag noch mal bescheid... Wenn sonst fragen sind... immer man los...
Bei der Entwicklung eines Projekts mit programmierbarer Logik unterscheidet man zwischen folgenden Ebenen: System-Ebene, Algorithmus-Ebene, Register-Transfer-Ebene, Gatter-Ebene, Schalter-Ebene und die Schaltkreisebene. Erklaerung: System-Ebene ist die Aufteilung der Aufgabe in Hardware und Software. Algorithmus-Ebene: c = a + b ________ Register-Transfer-Ebene: c --|addierer|-- a -----|---- | b Gatter-Ebene: c = a xor b Schalter-Ebene: xor = Verknuepfung von Schaltern Schaltkreisebene: Elektronische Schaltung des XOR-Gatters So, jetzt zu den Beschreibungssprachen: Das beruemt-beruechtigte SPICE simuliert das System als Schaltkreis und beherrscht somit nur die Schaltkreisebene. Verilog beherrscht von der Schalterebene bis einschliesslich die Register-Transfer-Ebene. VHDL ist von der Gatterebene bis einschlisslich Algorithmusebene angesiedelt. SystemC kann Information von der Register-Transfer-Ebene bis einschliesslich System-Ebene verarbeiten. Jetzt naeheres zu VHDL und Verilog. Schwierig fuer die zukuenftige Anwendung von Verilog ist dessen Unfaehigkeit, mit der System-Ebene zu umgehen. VHDL hingegen kann noch hochgezogen werden. Abhilfe Schafft hier SystemVerilog, das jedoch von den preisguenstigen Simulatoren kaum unterstuetzt wird. Zur Eignung fuer kleinere Projekte: Obgleich VHDL anscheinend die HDL der Zukunft sein wird, wuerde ich fuer nicht allzu umfangreiche Projekte Verilog nehmen. Der Grund dafuer ist die Uebersichtlichkeit. Hierzu das Beispiel der Instalziierung eines Addierers (ohne der eigentlichen FUnktionalitaet eines Addierers, der Uebersichtlichkeit wegen): Verilog: module adder(a, b, c); input a; input b; output c; endmodule; module adder2; reg a; reg b; wire c; adder a0(.a(a),.b(b),.c(c)); adder a1(.a(a),.b(b),.c(c)); endmodule; VHDL: library ieee; use ieee.std_logic_1164.all; entity adder is port(a: in std_logic; b: in std_logic; c: out std_logic); end adder; architecture add1 of adder is begin end add1; entity adder2 is end adder2; architecture add2 of adder2 is component adder is port(a : in std_logic; b : in std_logic; c : out std_logic); end component; signal a, b, c : std_logic; begin a0 : adder map port(a => a, b => b, c => c); end adder2; Fazit: VHDL hat viel mehr an Features, die man in den meisten Hobby-Projekten nicht braucht. Daher ist es eher empfehlenswert, Verilog zu nehmen. mit freundlichen Grooves, ejd
Ich muss zugeben, dass ich da noch nicht so ganz durchblicke. Habe bisher schon ein paar mal mit realen Logik-Bausteinen (74xx und 40xx) gebastelt. Eigentlich war meine Hauptvorstellung, dass man mit programmierbarer Logik um die ganze, lästige Verdrahtungsarbeit herrumkommt. Wichtig ist, dass man die Bauteile auch in eigene Schaltungen einbauen kann. Somit entfallen (µ)BGA Bauteile. Was sind eigentlich die von der Gatterzahl größten Bauteile, die man noch mechanisch handlen kann, (T)QPF oder so. Ich habe auch nicht vor mir ein Starterkit zu kaufen, sondern würde lieber eine kleine Schaltung aufbauen. Gibt es irgendwo eine Übersicht, welche Gatterzahl für welche Projektgröße benutzt werden kann. Oder ein Formel in der Form, 8Bit Schieberegister xx-Gatter, D-Flip-Flop xx Gatter...? CPLDs haben internes FLASH? Gibt es irgendwo eine Programmierspezifikation, damit man sich ein eigenes Programmiergerät dafür entwerfe kann? Wie Sieht es bei FPGA aus. Müssen beim Starten booten? Welche externen Speicherchips werden hierfür standardmäßig verwendet, oder braucht man dafür einen Prozessor? Habe auch mal gelesen, dass man mit dem FT232BM die Software in die FPGAs hineinschieben kann. Hat das schon mal einer Probiert? Danke, Bernd
Ulrich Radig hat auf seiner Seite (http://www.ulrichradig.de/) einige nette Projekte unter der Rubrik Xilinx CPLD. Ich glaube, das wäre was für Dich. mfG, ejd
Muss ich mir mal anschauen, aber im Moment brauche ich erst mal eine ModelSim Lizens für die Testversion. Aber der Xilinx Server will irgendwie nicht.
