stm32F4Discovery mit Coocox Beispielen und Quickstart

Hallo Jo,

habe das heute Abend mal ein bisschen ausprobiert. Eine echt klasse
Sache für einen Einsteiger. Bin grade dabei mich von der 8-Bit
Arduino-Welt an ARM ranzutasten und habe das STM32F4-Discovery mit dem
GPIO-Beispiel getestet. Klappt!

Besten Dank & Grüße,
HP

@ jo

freut mich wenn es den Einstieg erleichtert. Ich habe jetzt jedoch
festgestellt, dass die Projekte mit DMA etwas fehlerhaft sind bzw der
Compiler da Murks macht.

Ich habe in der Anleitung geschrieben, dass Opimierungsstufe 3
eingestellt werden soll. Nun habe ich aber festgestellt, dass es auch da
Probleme geben kann. Woran das genau liegt habe ich noch nicht
herausgefunden.

Das ganz simple Projekt mit dem Taster scheint aber immerhin zu
funktionieren. ^^

Wie auch immer... ich werde demnächst die Projekte nochmal durchgucken
und hier ein Update einstellen. Bis dahin gilt: Die Examples haben
Fehler!


Gruß
Jo

bemerke:
To printf float argument through UART, Semihosting or other
communication method, you cannot use the Retarget Printf component in
CoIDE. That component is a simple example for print int, char value.
bedeutet: -kein float
workaround:
http://www.coocox.org/forum/topic.php?id=1821

ich habe alles nach der Anleitung installiert
und wollte das Beispiel  „ GPIO_INPUT_OUTPUT“ Kompilieren leider
Funktioniert das bei mir nicht .
Vielleicht kann mir einer weiterhelfen


GCC HOME: C:\Program Files\GNU Tools ARM Embedded\4.7 2012q4\bin
compile:
    [mkdir] Created dir: D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\STM32F4_GPIO_INPUT_OUTPUT\Debug\
bin
    [mkdir] Created dir: D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\STM32F4_GPIO_INPUT_OUTPUT\Debug\
obj
       [cc] 6 total files to be compiled.
       [cc] arm-none-eabi-gcc -mcpu=cortex-m4 -mthumb -Wall
-ffunction-sections -g -O3 -c -DSTM32F407VG -DSTM32F4XX
-DUSE_STDPERIPH_DRIVER -D__FPU_USED "-ID:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot" "-ID:\kay\CoIDE
Projekte\Neuer Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis"
"-ID:\kay\CoIDE Projekte\Neuer Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT"
"-ID:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\include"
"-ID:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib" "-ID:\kay\CoIDE
Projekte\Neuer Ordner\coocox" '"D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot\startup\startup_stm32
f4xx.c"'  '"D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\main.c"' '"D:\kay\CoIDE
Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\source\stm32f4xx_rcc.c
"'  '"D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\source\stm32f4xx_gpio.
c"'  '"D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot\system_stm32f4xx.c"'
'"D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\source\stm32f4xx_tim.c
"'
       [cc] In file included from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot/stm32f4xx.h:240:0,
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\main.c:21:
       [cc] D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis/core_cm4.h:135:0: warning:
"__FPU_USED" redefined [enabled by default]
       [cc] <command-line>:0:0: note: this is the location of the
previous definition
       [cc] In file included from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot/stm32f4xx.h:240:0,
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\include/stm32f4xx_rcc.
h:31,
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\source\stm32f4xx_rcc.c
:56:
       [cc] D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis/core_cm4.h:135:0: warning:
"__FPU_USED" redefined [enabled by default]
       [cc] <command-line>:0:0: note: this is the location of the
previous definition
       [cc] In file included from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot/stm32f4xx.h:240:0,
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\include/stm32f4xx_gpio
.h:32,
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\source\stm32f4xx_gpio.
c:79:
       [cc] D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis/core_cm4.h:135:0: warning:
"__FPU_USED" redefined [enabled by default]
       [cc] <command-line>:0:0: note: this is the location of the
previous definition
       [cc] In file included from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot\stm32f4xx.h:240:0,
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot\system_stm32f4xx.c:11
7:
       [cc] D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis/core_cm4.h:135:0: warning:
"__FPU_USED" redefined [enabled by default]
       [cc] <command-line>:0:0: note: this is the location of the
previous definition
       [cc] In file included from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_boot/stm32f4xx.h:240:0,
       [cc] <command-line>:0:0: note: this is the location of the
previous definition
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\include/stm32f4xx_tim.
h:32,
       [cc] D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis/core_cm4.h:135:0: warning:
"__FPU_USED" redefined [enabled by default]
       [cc]                  from D:\kay\CoIDE Projekte\Neuer
Ordner\coocox\STM32F4_GPIO_INPUT_OUTPUT\cmsis_lib\source\stm32f4xx_tim.c
:114:
       [cc] Starting link
       [cc] arm-none-eabi-gcc -mcpu=cortex-m4 -mthumb -Wl -nostartfiles
-g -Wl,-Map=STM32F4_GPIO_INPUT_OUTPUT.map -O3 -Wl,--gc-sections
-LC:\CooCox\CoIDE\configuration\ProgramData\STM32F4_GPIO_INPUT_OUTPUT
-Wl,-TC:\CooCox\CoIDE\configuration\ProgramData\STM32F4_GPIO_INPUT_OUTPU
T/arm-gcc-link.ld  -g -o STM32F4_GPIO_INPUT_OUTPUT.elf
..\obj\startup_stm32f4xx.o ..\obj\main.o ..\obj\stm32f4xx_rcc.o
..\obj\stm32f4xx_gpio.o ..\obj\system_stm32f4xx.o ..\obj\stm32f4xx_tim.o
       [cc] arm-none-eabi-gcc: error: unrecognized command line option
'-Wl'

BUILD FAILED

Versuch mal 1.5.1 mit deiner 4.7_2012q4, bis 1.6.2 fehlerfrei linkt;

Damit gehts Versuch mal 1.5.1
Danke

so nun habe ich noch ein Frage ich möchte dieses Projekt im anhang
Kompilieren.
Vielleicht kann mir da einer weiter helfen
danke

Könnte mir mir denn von ihnen einer weiterhelfen das ich unter Coocox
dies Projekt Kompilieren kann.

Michael Frangenberg schrieb:
> Workaround: Mach die CoIDE-Projekt-Datei mit einem Texteditor auf (ist
> nämlich eigentlich ein xml-Dokument) und such nach dem -Wl. Dann einfach
> rauslöschen und das Projekt weider mit CoIDE öffnen.
> Die anderen -Wl müssen aber drin bleiben ("-Wl,--gc-sections" usw), nur
> ein nacktes -Wl ohne optionen ist halt nicht erlaubt.

Die CoIDE-Projekt-Datei habe ich mit einem Texteditor geöffnet konnte
aber kein  -Wl finden,
In welcher Datei muss ich das -Wl entfernen



So konnte nun das Projekt Kompilieren aber es kommt in jeder zeile immer
die Warnung: [-Wpointer-sign]



      [cc] D:\kay\Neuer Ordner\STM32F4 DISCOVERY LCD
BOARD\stm32f4_example\libraries\embedded_gui_hal\inc/LcdHal.h:203:6:
note: expected 'uint8_t *' but argument is of type 'char *'
       [cc] D:\kay\Neuer Ordner\STM32F4 DISCOVERY LCD
BOARD\stm32f4_example\Libraries\Embedded_GUI_Library\src\graphicObject.c
:2887:3:  warning: pointer targets in passing argument 3 of
'GL_DisplayAdjStringLine' differ in signedness [-Wpointer-sign]

andre schrieb:
> aber es kommt in jeder zeile immer
> die Warnung: [-Wpointer-sign]

Wenn Du, wie empfohlen, die 1.5.1 verwendest, kannst du in dieser
Version noch -Wall in der Kommandozeile des Compilers
löschen(Configuration).
Es werden nichtmehr sich wiederholende Warnungen stur ausgegeben.

Ansonsten besagt diese Warnung eben genau das ;

Danke erstmal, aber mit der Version 1.5.1 kann ich das Projekt aber
nicht öffnen.
Deshalb nahm ich die 1.6.2

Das -WI Problem ist ein Bug in der 1.6.2 CoIde:

http://www.coocox.org/forum/topic.php?id=2593

Auch würde ich empfehlen, den letzten 4.6 arm-gcc zu verwenden mit der
1.6.2 CoIde version, ansonsten gibt es Probleme mit anderen
Optimierungseinstellungen als -O0.

gutt lack

Hallo,
Wie kann man den ein projekt was unter Keil erstellt wurde mit coocox
1.5.1 öffnen , habe schon
überall gesucht aber nichts gefunden.

Zunächst:
coocox 1.5.1 kann mit µVision V4.14.4.0(meine derzeitig-verwendete)
erstellte
*.uvproj öffnen.

Die neueren Versionen nicht(ein Kniefall vor dem mächtigen KEIL?);
Lad dir mal TFT_LCD_AN3241 von ST und öffne MDK-ARM.

Wenn dein "Keil"-proj in einer anderen Version vorliegt, musst Du es als
µVision4 Projekt öffnen(bzw.abspeichern);

Du kannst µVision in diesem Fall zum erstellen nutzen, denn das .hex ist
nur ~8kb groß;
Dann öffnest du CoIDE, schliesst ein event. vorhandenes Projekt und
öffnest STM32F10x_LCDDrive.uvproj  ;
- rebuild
und es wird aufgelistet, welche Files du noch manuell unter Configurtion
includen musst.

Vielen Dank das werd ich mal versuchen .
Hab grade bei st.com geschaut finde dort nur eine TFT_LCD_AN3241 pdf und
kein mdk Projekt
könnten sie mir einen Link geben.
Mfg

nimm die, ist durch SD-File um 1k zugroß für Keil;
http://www.st.com/internet/com/SOFTWARE_RESOURCES/SW_COMPONENT/FIRMWARE/an2790.zip

Vielen dank.

-bitte!

So bin dem Link gefolgt,
Habe das Projekt mit µVision 4.53.0.0 geöffnet(Kompillieren geht ja
nicht weil zu gross) und gespeichert als µVision4 Projekt.
Ich kann das trotzdem mit coocox 1.5.1 nicht öffnen.

Project --> Open project
(dann sollte die Frage erscheinen, ob ein Log erstellt werden soll) ;

Bei mir kommt nur ein Fenster wenn ich das Projekt öffne Fregt er
Convert MDK's Projekt into CoIDE ich klicke dann auf OK Fenster geht zu
und das wars dann auch.
Projekt geht nicht auf

warum nichtmal so ?

So habe das jetzt mal auf nen andere Rechner versucht mit dem gleichen
ergebniss.

1.Gespeichert
http://www.st.com/internet/com/SOFTWARE_RESOURCES/SW_COMPONENT/FIRMWARE/an2790.zip

2.Keil geöffnet damit ich ein µVision4 Projekt erhalte.

3.CoIDE geöffnet FSMC_LCD.uvproj

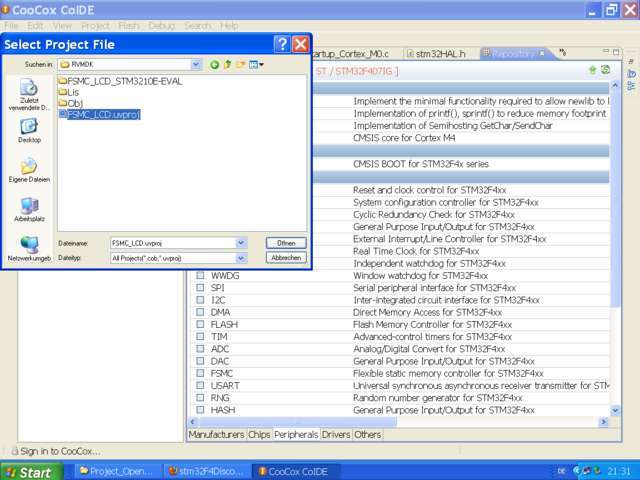

  dann kommt das Fenster wie im anhang


Wiegesagt geht das nicht zu öffnen

erst beim schliessen wird das Keil-Projekt(uv2) als Project.uvproj
konvertiert ond gespeichert;

hast du auch den Chip ausgewählt?

6. To open a MDK project, locate the directory of the project file with
suffix of '. uvproj'.

Hab grad nachgesehen. Solltest du vielleicht auch -- !!!

bösewicht schrieb:
> warum nichtmal so ?

vampire schrieb:
> 6. To open a MDK project, locate the directory of the project file with
> suffix of '. uvproj'.
>
> Hab grad nachgesehen. Solltest du vielleicht auch -- !!!
>
wo

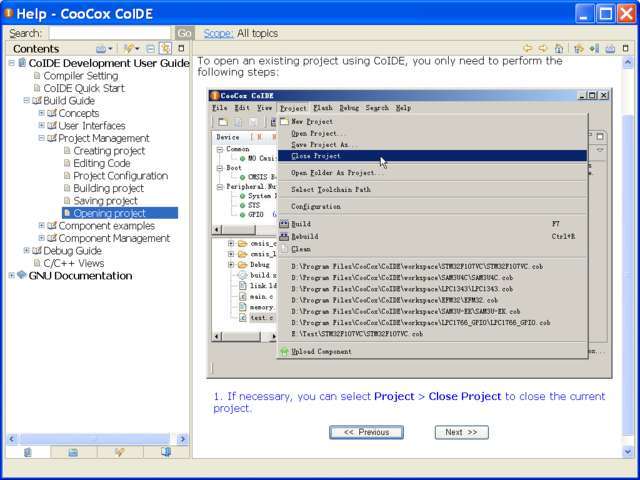

CoIDE --> Help

muss ich die endung umändern oder '. uvproj'.

vampire schrieb:
> erst beim schliessen wird das Keil-Projekt(uv2) als Project.uvproj
> konvertiert ond gespeichert;

vampire schrieb:
> erst beim schliessen wird das Keil-Projekt(uv2) als Project.uvproj
> konvertiert und gespeichert;

vampire schrieb:
> vampire schrieb:
>> erst beim schliessen wird das Keil-Projekt(uv2) als Project.uvproj
>> konvertiert und gespeichert;

Das habe ich auch so gemacht.
Ich komme bis zum Fenster "Convert MDK`s Projekt into CoIDE"
ich drücke dann auf "OK"
aber danach Passiert garnixs .
was mache ich denn nur Falsch
.

Hallo Jo!

Da du schon Erfahrung mit dem DAC und DMA hast (STM32F4_DMA_DAC).
Schafft man damit problemlos ein Sinussignal zwischen 500hz und 100kHz?
Bräuchte ich für ein Projekt...

Gruß
Falko

Falko schrieb:
> Hallo Jo!
>
> Da du schon Erfahrung mit dem DAC und DMA hast (STM32F4_DMA_DAC).
> Schafft man damit problemlos ein Sinussignal zwischen 500hz und 100kHz?
> Bräuchte ich für ein Projekt...
>
> Gruß
> Falko

100khz müsste man ausprobieren. Das hängt davon ab wie feinstufig deine
Sinuskurve werden soll.

zu den DMA-Examples von oben:

Da sind noch einige kleinere Bugs enthalten. Bei DMA + DAC ist unter
Anderem zu beachten die Struct Definitionen global zu halten. Das
betrifft Coocox. Warum das so ist weiß ich nicht.

hier die Info (der 4+5 post):

http://www.coocox.org/forum/topic.php?id=2236

Hat jemand schon das USART-Beispiel schon getestet? Das funktioniert bei
mir nicht: Der µC sendet nichts zurück. Das Signal kommt an, das konnte
ich testen.

Tx des Usb2Serialkonverters hängt an PC11, Rx an PC10. Diese Pinbelegung
geht aus dem Code hervor.

Ja, den string hab ich mit \r\n abgeschlossen.

Also funktioniert es bei dir?

Hallo,
Ich versuche nun schon eine ganze Zeit lang ein MDK-ARM Projekt mit
Coocox zu öffnen leider ohne Erfolg.
Das Projekt liegt als µVison4 vor.
Ich nutze CooCox1.5.1

Vielleicht könnte mir einer von ihnen das als Coocox Projekt erstellen
wenn das geht.
mfg

Scheinbar kann mir keiner Weiterhelfen
Mfg

arm neuer schrieb:
> Hallo,
> Ich versuche nun schon eine ganze Zeit lang ein MDK-ARM Projekt mit
> Coocox zu öffnen leider ohne Erfolg.
> Das Projekt liegt als µVison4 vor.
> Ich nutze CooCox1.5.1
>
> Vielleicht könnte mir einer von ihnen das als Coocox Projekt erstellen
> wenn das geht.
> mfg

Damit der Kollege nicht allein da steht habe ich mir sein Projekt mal
gezogen,
mit dem gleichen Ergebniss dass sich dass Projekt unter CooCo 1.5.1
nicht öffnen lässt.
Da bis jetzt auf seine Anfrage keiner geantwortet hat gehe ich mal davon
aus
das das ganze doch nicht so trivial ist .

Bis dann

Könnte das denn mal jemand von ihnen Probieren
das  tft.rar unter Coocox zu öffnen.

ebenfalls erfolglos versucht;
- irgentwie ist es KEIL gelungen, das "Leck" in der sprudelnden
Geldquelle zu stopfen;
-auch andere, neuere Keil-Projekte sind nicht übertragbar;

Du wirst wohl dies runterladen müssen;
-dort unter LCD-init die "else" für 5" / 7" -Display rauskopieren;
Beitrag "Re: STM32 GUI Library von ST"

Gut das natürlich mist.
Kann ich ihre Lib denn auch für diese Board nutzen wenn mann die
Pinbelegung anpasst
http://www.ebay.de/itm/Development-Board-STM32F103ZET6-Entwicklungs-Board-Development-Entwicklungsboard-/280895799698?pt=Wissenschaftliche_Ger%C3%A4te&hash=item4166b1c192
Mfg

ich denke, das Board ähnelt(entspricht) diesem:
http://www.superkato.net/2012/11/21/china-stm32f103zet6-arm-cortexm3-eval-board-mit-7-lcd/
 und ist für 7"-Display ausgelegt;

hab grad die lcd test(7寸) mit µV4 compil. und auf mein Board
(5"-Displ)geladen;
-zeigt sek. Farbwechsel --
(lässt sich nicht mit CoIDE öffnen)

Ja genau ist dieses
Könnte ich ihre lib dafür verwenden.
>Du wirst wohl dies runterladen müssen; -dort unter LCD-init die "else" für 5" /
7" -Display >rauskopieren; Beitrag "Re: STM32 GUI Library von ST"

Hab ich nicht gefunden

http://www.mikrocontroller.net/attachment/170560/Project_STM3210E-EVAL.7z
-dort stm3210e_eval_lcd.c --> void STM3210E_LCD_Init(void)
else ist die init-Sequenz;
- dann noch
  SSD1963_ClearScreen(LCD_COLOR_YELLOW );
  SSD1963_FillArea(60, 740, 40, 440, LCD_COLOR_BLUE2);
in main einfügen;

-wenn Du allerdings das Board hast, dann nimm die Keil Test_LCD (ist
einfacher zu verstehen);

Vielen Dank erstmal
Mfg

-bitte!
mfG

Hallo,
ich versuche mich gerade mit dem Discovery-Board in die STM32-Welt
einzuarbeiten! (hierbei ein Dankeschön an den TE für die tollen
Einführungs-Beispiele)
Meine Frage bezieht sich auf das Beispiel STM32F4_DMA_DAC. Und zwar
hätte ich gerne gewusst, wie man die Ausgangsfrequenz des Sinus-Signals
berechnet.
Bei den im Projekt verwendeten Timer-Einstellungen komme ich einfach
nicht auf die gemessenen 932 Hz.
Hier die entsprechende Code-Sequenz des Timers:

1

void TIM6_Config(void)

2

{

3

  TIM_TimeBaseInitTypeDef    TIM_TimeBaseStructure;

4

  /* TIM6 Periph clock enable */

5

  RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM6, ENABLE);

6

7

  /* Time base configuration */

8

  TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);

9

  TIM_TimeBaseStructure.TIM_Period = 255;

10

  TIM_TimeBaseStructure.TIM_Prescaler = 10;

11

  TIM_TimeBaseStructure.TIM_ClockDivision = 0;

12

  TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;

13

  TIM_TimeBaseInit(TIM6, &TIM_TimeBaseStructure);

14

15

  /* TIM6 TRGO selection */

16

  TIM_SelectOutputTrigger(TIM6, TIM_TRGOSource_Update);

17

18

  /* TIM6 enable counter */

19

  TIM_Cmd(TIM6, ENABLE);

20

}

Folgender Ansatz habe ich zur Berechnung herangezogen:

APB1(42Mhz)/ (11*256*32(Anzahl Sinuswerte)) = 466 Hz, was genau der
halben gemessenen Frequenz entspricht.

Wo liegt mein Denkfehler?

MFG OLLI

Perfekt danke!!! dann passt ja alles!;)
ich hab das im Reference Manual nachschlagen können (Seite 85). in dem
"Clock Tree" steht, dass der APBx noch mit x2 multipliziert wird!!

Hallo,


ich habe das UART Beispiel hier auch ausprobiert und das Problem
gefunden:

void UART_SEND_TEXT_EXAMPLE(char *buffer)
{
  while (*buffer)
  {
    UART_SEND_EXAMPLE(*buffer);
    buffer++;
  }
}

der Compiler hat ein Problem mit while (*buffer); wenn man das
ausklammert funktioniert kommt ein Zeichen zurück, also schein die
Auswertung *buffer immer auf 0 zu kommen, nur warum passiert das??? Wie
kann so etwas Elementares nicht funktionieren?

Die Optimierung O3 muß ausgeschaltet werden, dann funktioniert das
UART-Beispiel. Die Senderoutine sollte noch umgestellt werden:

void UART_SEND_EXAMPLE(char byte)
{
    /* Wait until ready */
    while (USART_GetFlagStatus(USART3, USART_FLAG_TC) == RESET){}
    USART_SendData(USART3,byte);
}


sonst wird z.B. bei einer Startmeldung

...
        //nun Text auf der ser. Schnittstelle empfangen und
zurücksenden.
  UART_SEND_TEXT_EXAMPLE("Start\n");
  while(1)
...


das erste Byte falsch ausgegeben
