Designspark PCB Bug?

Gast #2886485
Hallo an alle,

ich bin vor kurzem von der Eagle-Freeware Version auf Designspar PBC 3.0
umgestiegen, hauptsächlich wegen der uneingeschränkten Platinengröße.
Nun bringt mich das besagte Programm aber mittlerweile fast zur
Weißglut. Von "kleineren" Problemen hier und da mal abgesehen (komplette
Neuinstallation war nötig, da es sich immer an der selben Stelle beim
Erzeugen eines neuen Bauteils abgeschossen hat), hänge ich momentan an
den Vias fest.

Schaltplan ist fertig, Routing auch nur wenn ich jetzt in den 3D Modus
gehe oder mir ein PDF-File vom Layout erzeugen lasse, sind sämtliche
GND-Vias komplett schwarz mit ausgefüllt und keine Bohrlöcher mehr
sichtbar. Ähnliches beim JTAG-Stecker (GND Signal) und sogar bei einigen
Eingangs- und Ausgangssignalen.

Ich habe schon sämtliche Einstellungen hierzu durchsucht und kann mir
einfach nicht erklären warum die Vias und Bohrungen mit "zugekleistert"
werden.
Hat jemand ähnliche Probleme damit?


Gruß Jan
#2886552
Jan schrieb:
> komplette
> Neuinstallation war nötig, da es sich immer an der selben Stelle beim
> Erzeugen eines neuen Bauteils abgeschossen hat
klingt eher nach kaputter festplatte als nach bug in software.

> und kann mir
> einfach nicht erklären warum die Vias und Bohrungen mit "zugekleistert"
> werden.
weil reale, durchschaubare löcher wesentlich komplexer zu rendern sind
Gast #2886565
Michael H. schrieb:
>> und kann mir
>
>> einfach nicht erklären warum die Vias und Bohrungen mit "zugekleistert"
>
>> werden.
>
> weil reale, durchschaubare löcher wesentlich komplexer zu rendern sind


Bei nem 3D-View seh ich das ein, ja.....aber bei nem PDF-Export?...
#2886640
Ist doch normal und war schon immer so. Der PDF-Export druckt nur die
einzelnen Layer (schwarz oder in Farbe). Die Bohrungen sind in dem Sinne
aber kein Layer, sondern eine separate Information (Excellon). Ein Via
ist eine Kupferfläche mit Bohrung. Wenn du eine Bohrung machst dann ist
es ein Pad mit gleichem Durchmesser wie die Bohrung, also wird der Kern
schwarz (Kupfer).
Wenn du die Bohrungen als "Symbol" oder als Separaten Layer drucken
willst, exportierst du einfach die Gerbers und druckst das z.B. über
GC-Prevue.
#2886681
Ahhh,

habe eine andere Lösung gefunden:

Erstelle einfach einen neunen Layer (z.B. Drills). Den machst du "non
electrical"
Dann gehst du unter "Layer Types" auf den Layer => Edit und machst dort

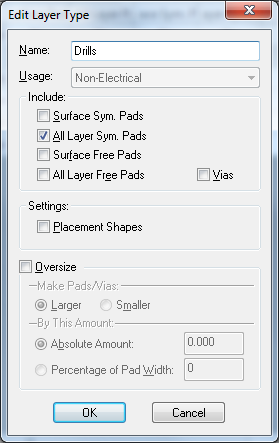

einen Haken bei "All Layer Sym. Pads", siehe Bild. Dann werden auf dem
Layer nämlich nur die Dinge angezeigt, die auf allen Layern auftauchen,
wie z.B. die Bohrungen und dann auch nicht ausgefüllt.
Das wars... viel Spaß weiterhin mit DS (gibts übrigens auch schon
Version 4.0)
Angehängte Dateien:
Gast #2887871
Wow Timmo, vielen Dank! Das klingt logisch, auf die Idee bin ich bisher
noch nicht gekommen. Werds gleich mal ausprobieren. PCB 4.0 hab ich seit
gestern drauf, aber da das auch keine Abhilfe bezüglich meines
"Problems" geschaffen hat, habe ich hier mal die Frage gepostet.


Gruß Jan
