Bild Aufbau Fotodiode

yam Gast #2901533
Lesenswert?
• ▲
▼
Servus,

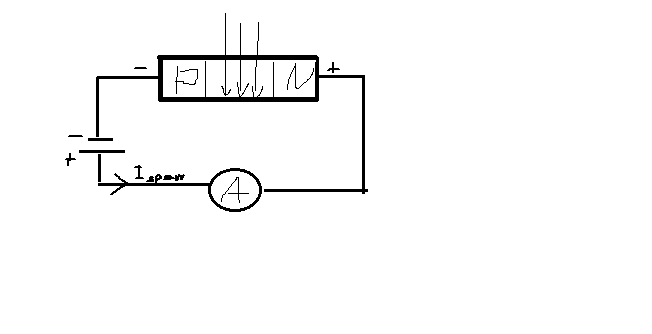

im Anhang ist der Aufbau einer Fotodiode zu sehen. Nun wollte ich ein
Amperemeter mit der Stromrichtung eingezeichnet. Links der P-Bereich,
recht der N-Bereich. In der Mitte die Sperrschicht, welche beleuchtet
wird. Ist das so richtig gezeichnet? Zeichnet man die Spannungsquelle
mit ein oder sollte ich diese weg lassen? Diese habe ich eingezeichnet
um den Sperrbetrieb zu verdeutlichen.

Besten Dank,

yam
