[V] 7 LCDs 320x240 s/w, 6 Zoll + Touchscreen

[Jacqueline S. (gaggisoft)]

Hallo!

Wie der Titel schon sagt, verkaufe ich hier 7 LCDs mit den dazugehörigen
Touchscreen-Scheiben. Sie sind von früheren Projekten übrig geblieben,
also absolut neuwertig und natürlich unbenutzt.

Kosten pro Display: 15€ + Versand
Bei mehr als einem Display muss natürlich nur einmal Versand bezahlt
werden.

Versandmöglichkeiten:
- Maxibrief: 3€ (max. 2 Displays)
- Päckchen : 5€
- DHL Paket: 7€ (mit Sendungsverfolgungsnummer)

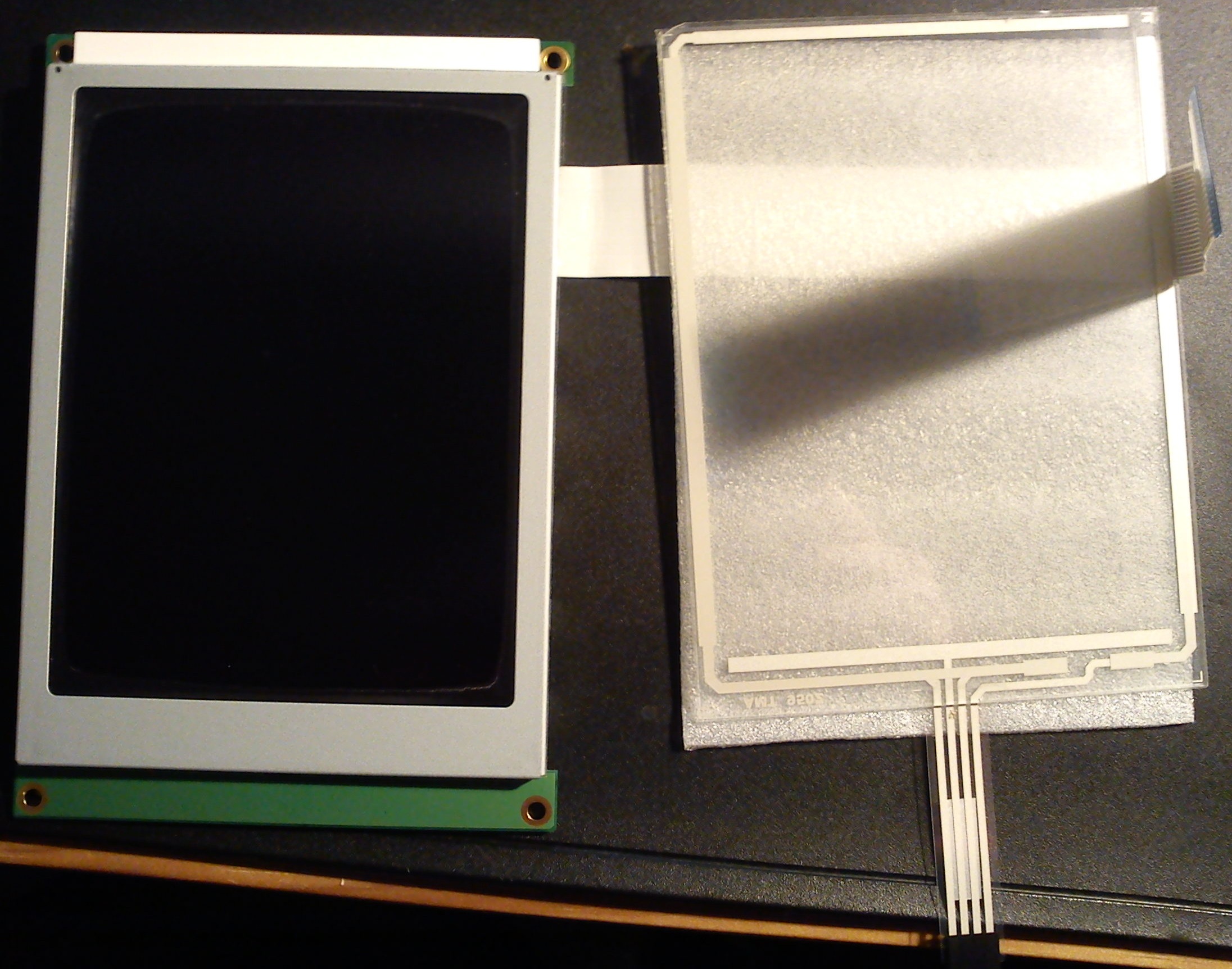

Displaydaten:
- Auflösung: 320x240
- Farbe: schwarz/weiß
- Diagonale: 6 Zoll
- Controller: EPSON S1D13700
- Versorgungsspannung: 5 Volt
- IO-Spannung: 5 Volt

Touchscreen-Scheibe:
- resistiv
- Anschluss: 2,54mm Raster, 4-Wire

Hintergrundbeleuchtung:
- Gelb-Orange LEDs
- Widerstände schon eingebaut (einfach 5 Volt anlegen)

Quellcodes:
PIC: http://free-zg.t-com.hr/Krunoslav/ (ungetestet, sollte aber
passen)
AVR: http://en.radzio.dxp.pl/sed1335/ (funktioniert, benutze ich selbst)

Kontaktieren könnt ihr mich per PN hier im Forum.

viele Grüße,
Jacqueline

[Jacqueline S. (gaggisoft)]

3 Displays sind reserviert, es sind also noch 4 zu haben.

[Jacqueline S. (gaggisoft)]

Alle Displays sind reserviert - sollte jemand abspringen, sage ich hier
Bescheid.

[killroymenzel (Gast)]

Hallöchen......
alles super angekommen....

hast du auch ne pinbelegung der Flexleitung oder
die Stiftleisteam Rand..?

André

[Jacqueline S. (gaggisoft)]

Schön, dass Dein Display gut bei Dir angekommen ist. :-)

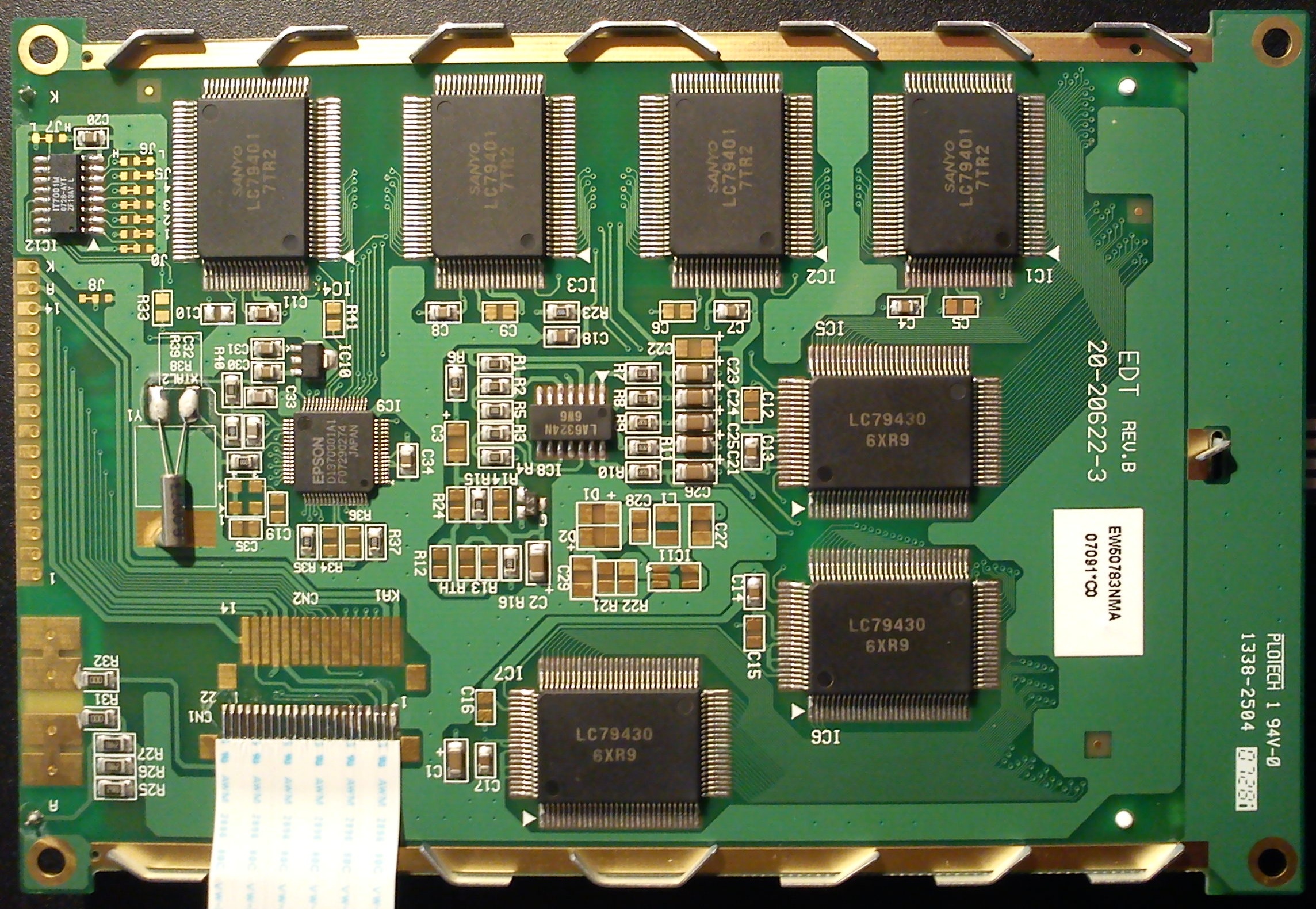

Die Leitungen von der Lötaugenleiste umgehen den Controller und sind
direkt mit dem Display verbunden, also nicht identisch mit dem
Flexanschluss.
Dessen Belegung kann ich Dir sagen:
 1 GND
 2 3,3 - 5V
 3 Vo
 4 A0
 5 WR#
 6 RD#
 7 D0
 8 D1
 9 D2
10 D3
11 D4
12 D5
13 D6
14 D7
15 CS#
16 RST#
17 VEE -> ist aber auf der Platine nicht bestückt. D.h. die neg
Kontrastspannung von -10 bis ca. -17V muß extern erzeugt werden
18 CNF3 (80 oder 86 indirect Adress Mode)
19 - 20 ? evtl. n.C.
21 BL A 5Volt
22 BL K GND

Für die Lötaugenleiste habe ich auch irgendwo eine Belegung liegen, weiß
aber nicht, ob die stimmt. Werde mal nachschauen und sie hier
reinkopieren, wenn ich sie finde.

[Christian H. (netzwanze)]

Hier das Datenblatt des Displays ohne Controller.
Dort findet man auch die Belegung der Seitenleiste (identisch mit CN2).

[Christoph H. (christoph_b)]

Hallo

Danke das Display ist heute angekommen.

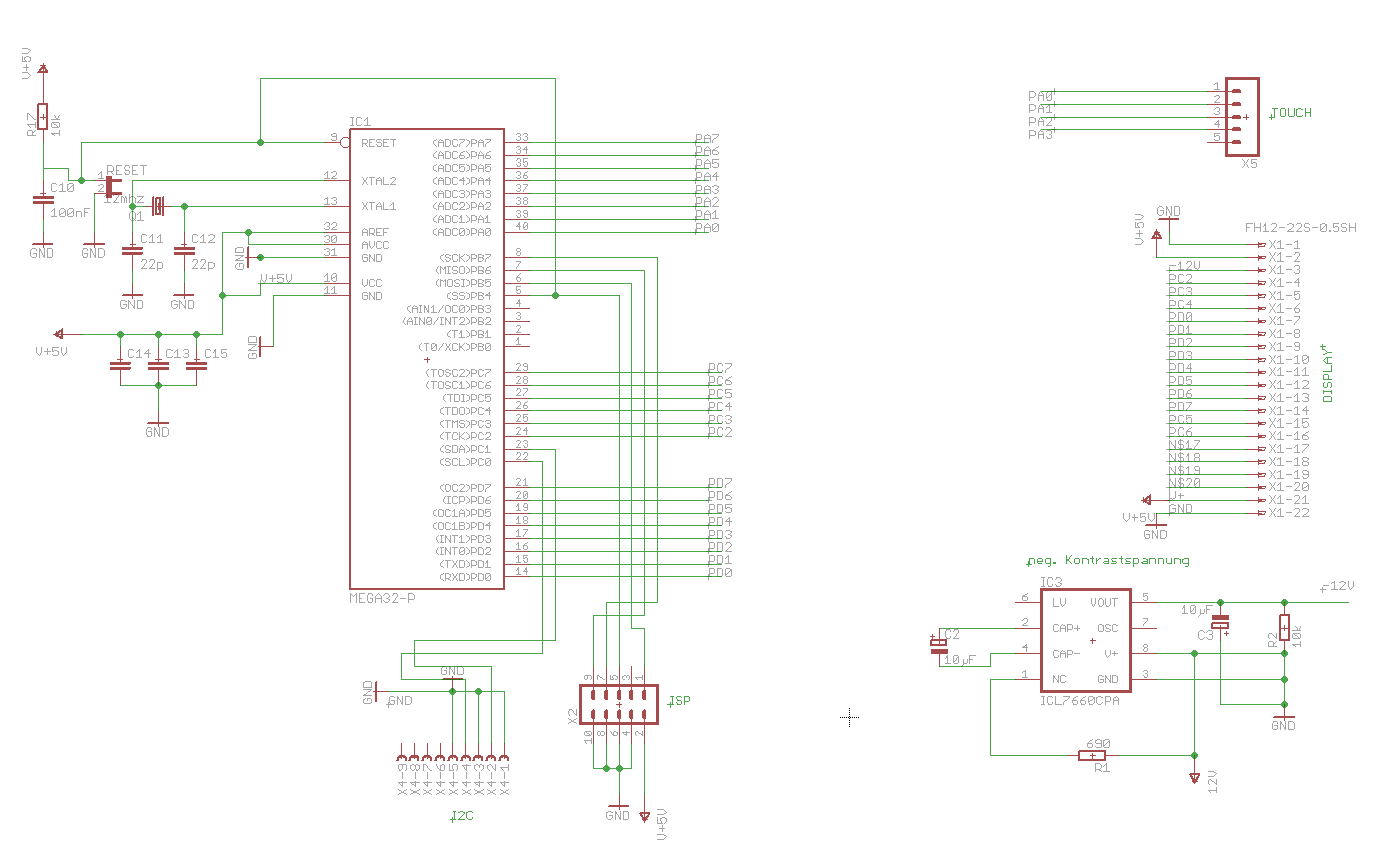

Ich habe mal einen Schaltplan im Eagle gemacht.
Vieleicht kann mal jemand kurz drüber schauen ob es so richtig ist.

Die Konstrastspannung von -12V erzeuge ich mit einel L7660.
Der Touch ist an den ADCs angeschlossen.

Gruß Christoph

[Christian H. (netzwanze)]

Die Kontrastspannung sollte mittels Trimmer veränderbar sein.
Siehe mein Display-Datenblatt.

[Christoph H. (christoph_b)]

OK Danke

Was ich noch fragen wollte. Reicht die Kontrastspannung von -12V aus
oder muss ich sie auf bis zu -22V erhöhen?

Stimmt das Steckermodel? ( FH12-22S-0.5SH)

[Christian H. (netzwanze)]

Ach ja, hat jemand passende Buchsen für das Anschlusskabel?
Ich könnte zwei davon gebrauchen. SMD oder zum duchstecken ist mir egal.

[Christoph H. (christoph_b)]

Christian H. schrieb:
> Ach ja, hat jemand passende Buchsen für das Anschlusskabel?
> Ich könnte zwei davon gebrauchen. SMD oder zum duchstecken ist mir egal.

mir würde schon die Typenbezeichnung reichen ;-)

[Jacqueline S. (gaggisoft)]

Solche Anschlussbuchsen habe ich - wollte sie eigentlich auf Wunsch dazu
packen, allerdings war der Händler zu langsam. Deshalb sind sie gestern
erst angekommen.
Würde sie Euch für Portoersatz (90 Cent) schicken. Schreibt mir einfach
eine PN, wie viele ihr haben möchtet.

viele Grüße,
Jacqueline

[Christoph H. (christoph_b)]

Hat irgendjemand ein Test AVR Projekt das er zur verfügung stellen
könnte?
Habe das Display angeschlossen doch leider bleibt es schwarz.

Habe die Lib von en.radzio.dxp.pl
Die neg Spannung habe ich mit einem MAX232 erzeugt.

Und wie muss der CNF3 verschaltet werden?

Gruß Christoph
