Wer macht mir diese kleine Platine?

Matthias M. OP #3080495
Hallo,

Ich baue z.Zt. einen 3D Drucker mit Tintenstrahltechnik. Leider sind
meine Augen zu schlecht, um mit kleinen Steckern zu kämpfen. Deswegen
brauche ich ein Brakout Board für das Druckkopfkabel. Kann mir das
jemand machen?

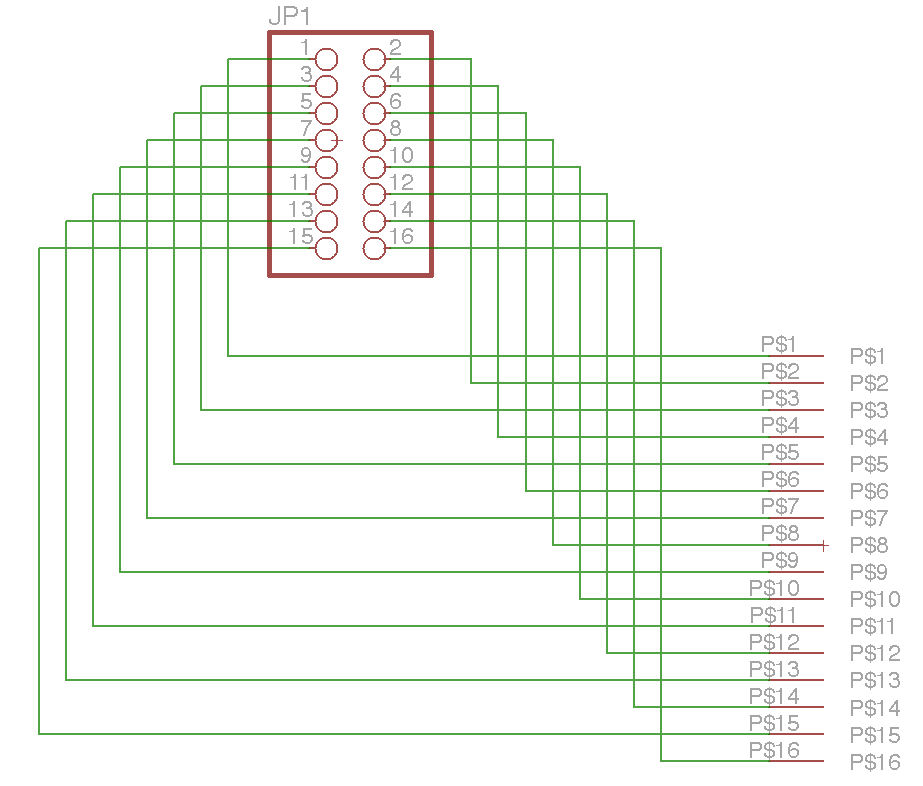

Ich brauche drei mal die gleiche kleine bestückte Platine. Es geht um
einen Break Out Adapter von 8x2 Pin Header 0.1" (soll dann ein
Flachbandkabel mit angequetschtem Stecker dran) auf 1x16 FFC/FPC (1mm
Abstand, ZIF, nach oben, Pins nach rechts). Die Stecker stehen im
rechten Winkel zueinander.

Der Stecker hier funktioniert z.B.: FCI SLW16S-1C7LF bei Mouser

Ob Through Hole oder SMD ist mir egal. Ich müsste die fertig bestückten
Platinen halt nur recht schnell haben (Ende der Woche?)

Bitte SMS mit Preisvorstellung und Zeit an o17o 324 6448, Danke.
