Simulation von Keramikkondensatoren in Spice über Temperatur

[6A66 (Gast)]

Hallo Kollegen,

wer weiß wie ich die Keramikart (COG, X7R, ..) der Kondensatoren in
Spice über Temepratur einfach mitsimuliere. Das gewöhnliche Modell
scheint keinerlei Temperaturempfindlichkeit zu haben und Möglichkeiten
die Temperaturempfindlichkeit durch die Keramiken an der Kapazität
nachzubilden sehe ich nicht.

Wer hat Ideen oder weiß wie' s geht?

rgds

[Klaus R. (klara)]

6A66 schrieb:
> Hallo Kollegen,
>
> wer weiß wie ich die Keramikart (COG, X7R, ..) der Kondensatoren in
> Spice über Temepratur einfach mitsimuliere. Das gewöhnliche Modell
> scheint keinerlei Temperaturempfindlichkeit zu haben und Möglichkeiten
> die Temperaturempfindlichkeit durch die Keramiken an der Kapazität
> nachzubilden sehe ich nicht.
>
Man kann in LTSpice die Werte für Widerstand, Kapazität, Induktivität,
.... rechnerisch verändern. Du müsstest nur aus den Datenblättern die
Temperaturabhängigkeit in eine Tabelle übertragen.
Gruss Klaus.

[6A66 (Gast)]

Klaus Ra. schrieb:
> Man kann in LTSpice die Werte für Widerstand, Kapazität, Induktivität,
> .... rechnerisch verändern. Du müsstest nur aus den Datenblättern die
> Temperaturabhängigkeit in eine Tabelle übertragen.

Hallo Klaus,

ja, das ist bekannt. Natürlich kann ich die Werte verändern. Nur wenn
ich einen Temperaturesweep machen möchte von 0 bis 70 grad möchte nch
nicht alle 5 grad die werte aller kondensatoren manuell verändern
müssen. Ich weiß acuh dass ich Parameter sweepen kann - aber da hilft
auch nur bedingt weil ich ja die Halbleiter UND die Caps an EINEM
Temperaturpunkt beinander haben will und nicht alle einzeln einstellen
möchte.

Vielleicht zu Klarstellung: ich habe eine analoge Schaltung (mehrere
Halbleiter, mehrere Kondensatoren und weitere Passive) deren Verhalten
ich über Temperatur simulieren will. Da die Kondensatoren
unterschiedliche Keramiken haben (COG, X7R) ist der Kapazitätsverlust im
Temperaturbereich mitzusimulieren. Deswegen: Wie kann ich den
Kapazitätsverlust über Temperatur mit einbringen.

rgds

[ArnoR (Gast)]

6A66 schrieb:
> Wie kann ich den Kapazitätsverlust über Temperatur mit einbringen.

TINA nehmen.

[Klaus R. (klara)]

Hallo,
schau Dir mal diesen Thread an.
Beitrag "Re: Wie in LTSpice einen Plot ausgeben mit der Temperatur als X-Achse?"

Schau Dir mal die Simulation von Helmut an. Als Spice-Direktive gibt er
an:
.step temp 0 100 1

Du sieht aber nirgendwo das temp benutzt würde und der Plot trotzdem
funktioniert. Im folgenden Artikel antwortet Helmut wieder zum Thema.
http://www.edaboard.de/ltspice-temperature-sweep-t20952.html

Gruss KLaus.

[Helmut S. (helmuts)]

Hallo rgds,

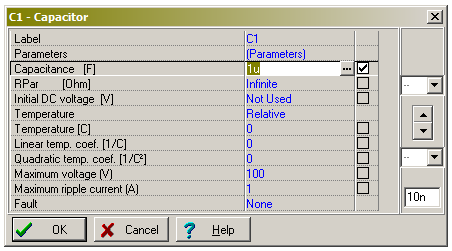

eine klassischen Temperaturkoeffizienten kannst du wie im Bild
definieren.

Gruß
Helmut

[Klaus R. (klara)]

Hallo Helmut,
ist tc1 eine globale Variable? Wo finde ich dazu Informationen. Die
LTSpice-Hilfe ist ja ziemlich spartanisch.
Gibt doch mal ein paar Quellen an.
Gruss Klaus.

[Helmut S. (helmuts)]

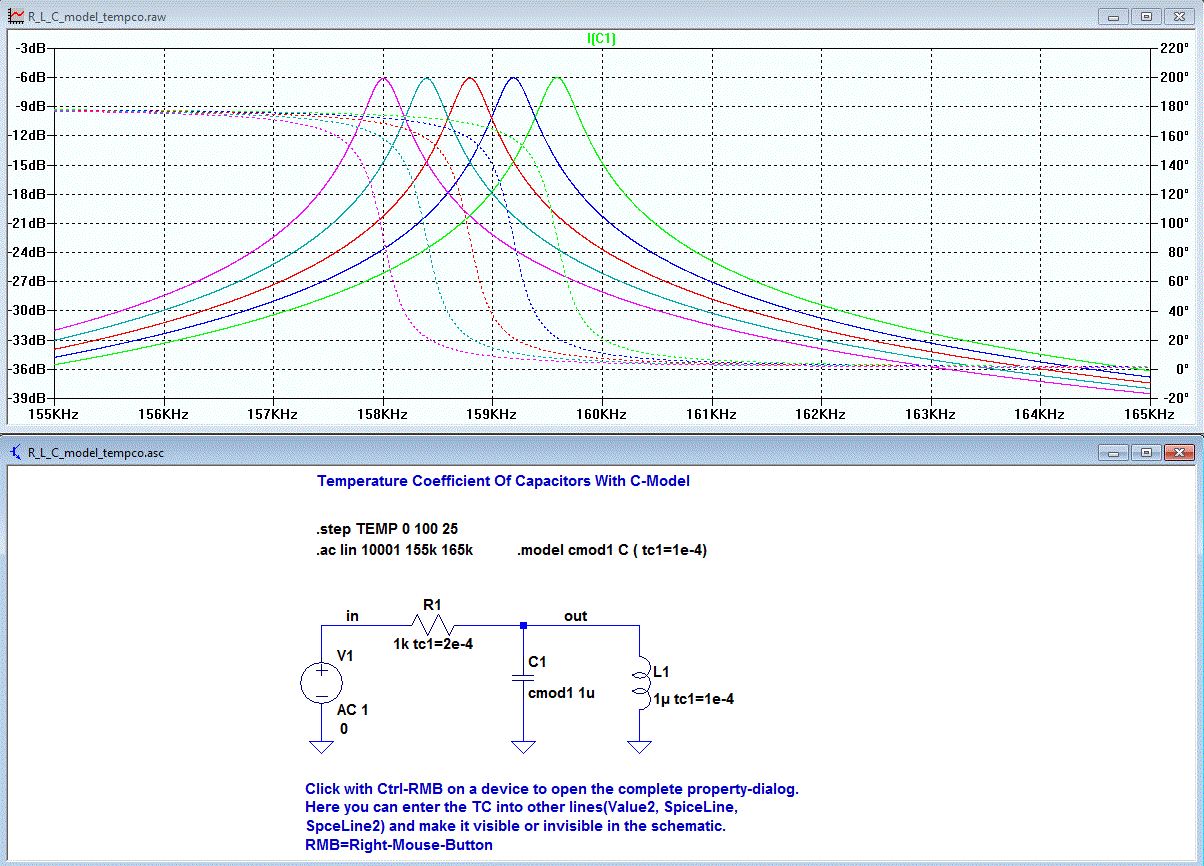

.model cmod1 C(tc1=1e-4)

tc1 bezieht sich auf das cmod1 odr wie immer du das nennst.

Du willst noch einen weiteren TC oder gar noch quadratisch?

.model cmod1 C(tc1=1e-4 tc2=1e-5)

Infos eventuell in pspcref.pdf oder in (H)SPICE manuals.


Hier steht es auch noch:
http://ltwiki.org/index.php5?title=Undocumented_LTspice#Capacitors

[Klaus R. (klara)]

Helmut S. schrieb:
> .model cmod1 C(tc1=1e-4)
>
> tc1 bezieht sich auf das cmod1 odr wie immer du das nennst.
>
> Du willst noch einen weiteren TC oder gar noch quadratisch?
>
> .model cmod1 C(tc1=1e-4 tc2=1e-5)
>
> Infos eventuell in pspcref.pdf oder in (H)SPICE manuals.
>
>
> Hier steht es auch noch:
> http://ltwiki.org/index.php5?title=Undocumented_LTspice#Capacitors

Danke,
in pspcref.pdf steht es auf Seite 130.
Im LTwiki hatte ich es nicht auf Anhieb gefunden, erst mit Deiner Hilfe.
"Undocumented_LTspice" hört sich so nach Hacker-Wissen an und lässt
nicht gerade vermuten, dass man hier auch eigentlich geläufige Infos
finden kann.
Gruss Klaus.
