Hallo. Ich würde gerne eine Schaltung auf ihr Temperaturverhalten testen. Z.B. eine 1N4148 + Vorwiderstand. Den globalen Parameter "temp" durchzusteppen klappt einwandfrei, auch als Parameter nur für ein Bauteil. Was ich aber noch nicht geschafft habe ist ein Plot mit der Temperatur als X-Achse und z.B. der Diodenstrom als Y-Achse. Man kann ja für X anstatt der Zeit eine Spannung oder einen Strom verwenden. Das geht, aber "temp" mag er da nicht. Jetzt ist mir gerade eingefallen, man könnte ja für eine Spannungsquelle als Parameter die Temperatur nehmen. Sodass 1°C dann 1V sind oder so. Diese Spannung wiederrum müsste man ja dann für den Plot als Bezug nehmen können. Aber geht das nicht irgendwie eleganter? Gruß Dane

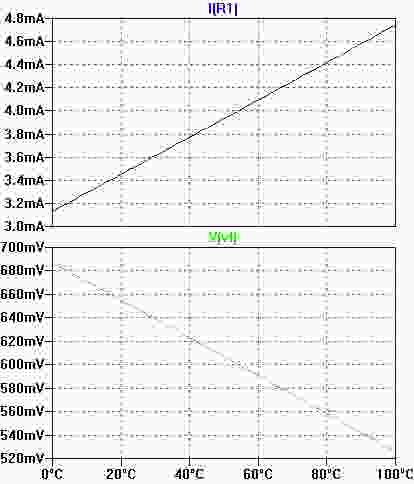

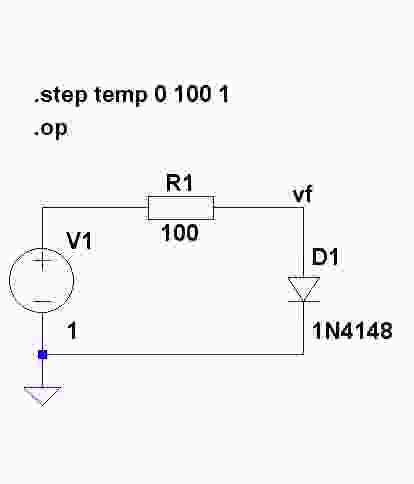

Hallo Dane, das geht mit .step und .op. Schau dir den Schaltplan an. Gruß Helmut
Angehängte Dateien:
-
(7,5 KB)
-
(3,6 KB)
Gast
#2228466
Danke Helmut! Das klappt einwandfrei. .OP kannte ich bisher noch nicht. Ist aber wohl recht praktisch, weil schnell. Z.B. für Arbeitspunkt-Ermittlungen an einem Verstärker oder so. Schöne Grüße, Dane

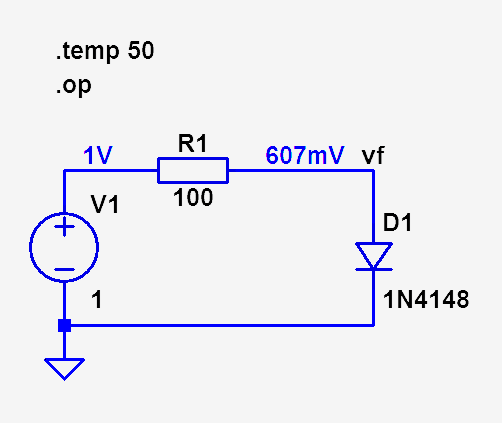

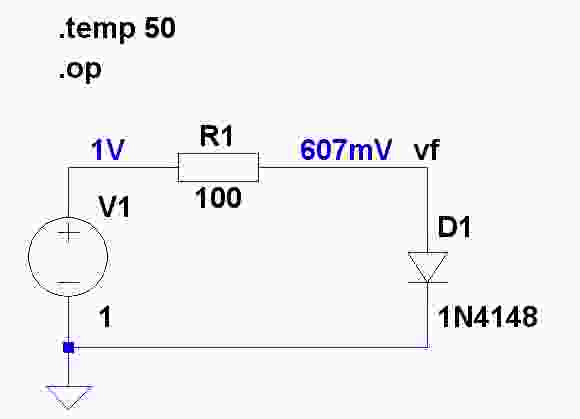

Das lässt sich noch toppen indem man den DC-Arbeitspunkt an den Netzen einblendet. Das funktioniert mit .op, .ac, .noise, .tran.
Angehängte Dateien:
-
(4,5 KB)
Helmut S. schrieb: > temp_op_schem.jpg > 4.5 KB, 9 Downloads Für Schaltpläne benutzt man optimalerweise .PNG statt .JPG.
Angehängte Dateien:
-
(3 KB)
Hallo Alexander, stimme dir zu. .jpg macht eine Menge Artifakte. .gif wäre wie .png besser gewesen. Werde das beim nächsten Mal beachten. :) Helmut
third-eye schrieb: > .OP kannte ich bisher noch nicht. Ist aber wohl recht praktisch, weil > schnell. Z.B. für Arbeitspunkt-Ermittlungen an einem Verstärker oder so. .op ist genau für die Arbeitspunktermittlung ;) Aus der Spice-Anleitung: >4.3.5.op: Operation Point Analysis >... ;)
