Ich hab das Problem das in der Schaltung die ich verwende zu große Elkos verbaut sind, diese benötigen zu viel Zeit um sich zu entladen, Schaltung ist unantastbar. Um die Elkos schneller zu entladen habe ich mir die im Anhang gezeichnete Schaltung ausgedacht. Als erste Lösung hatte ich einfach Parallel zur Versorgung einen 100R drin, dieser wird natürlich recht heiß und verbrät ordentlich strom, da er ständig mitläuft. Daher der zweite Lösungsversuch. Die Schaltung funktioniert noch nicht 100% kann mir da jemand weiter helfen? Der 100R Parallel funktionierte deutlich besser. Kann es am innenwiderstand des BC327 liegen das die Elkos nun länger zum entladen benötigen?
Angehängte Dateien:
-
3,5 KB

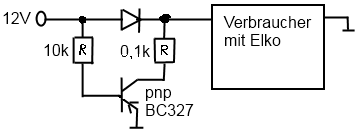

Kurze Erklärung: Bei 12V Versorgung ist der pnp gesperrt, also fließt über den 100R kein Strom. Ist keine Versogung angeschlossen, lässt der pnp durch und über den 100R könn sich die Elkos entladen. Die Diode dient dazu das die Elkos nicht den pnp ansteuern.
Hi Fox, messe doch mal die Spannung (B E) an deinem Transistor wenn die Versorgung nicht angeschlossen ist.
Liegt eher daran, daß der PNP so gar nicht durchschalten kann, da seine Basis nie negativer als sein Emitter wird. Was passiert kann ist daß der Strom nach dem Aussschalten der 12V rückwärts über die C-B Diode und die 10K in die abgeschaltete 12V Versorgung fliesst.
Um durchzusteuern, braucht der Transistor einen Basisstrom. Wo soll der fliessen?
Jo, da mußt du einen NPN nehmen und ggf. einen 2. davor zum Invertieren der Ansteuerung.
@foxtrot: zwischen E-B liegen 0,16V, wenn 12V Versorgung abgeschaltet ist @Udo Schmitt: der pnp Schaltet durch aber nicht zuverlässig, ja über die Diode fließt rückwärts Strom. Was kann ich dagegen tun?
@ernst oellers: Hast du eine Idee für mich wie ich das Problem des nicht fließenden Basisstrom verbessern kann? @batman: Wie müsste ich die Schaltung genau verändern? Hab hier noch paar BC337 rumzuliegen
Der PNP Transistor ist falsch herum: der Emiitter müsste zum Widerstand und der Kollektor nach GND. So gepolt wird er invers mit zu hoher Spannung betrieben. Vor der Diode müsste auch noch ein wenigstens kleiner Lastwiderstand hin.
Meine frage war eher ein Denkanstoß. Aber eigentlich willst du nur eine Lösung oder ? Probiere es mal so: Beitrag "Kondensator entladen" Nehme statt 10k (R3) was im Ohm Bereich (Daten des Transistors beachten)
Angehängte Dateien:
-
3,6 KB

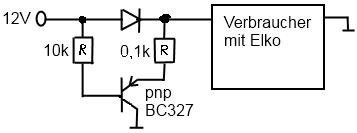

@Ulrich: Sorry meine Zeichung war falsch so ist der PNP jetzt richtig rum. Vor der Diode möchte ich kein Widerstand setzen, dieser würde wie in meiner ersten Lösung warm bzw. die Spannung zur eigentlichen Schaltung verändern. @foxtrot: Ja du hast recht bin schon den ganzen Tag dran und wollte abkürzen, 'schäm'. Ich hab die Schaltung auch gefunden gehabt heute früh, jedoch hat diese nicht funktioniert und hab mit dann meine ausgedacht.
Ist denn sichergestellt, dass die 12 Volt wirklich auf 0 Volt runter gehen? Falls nicht, dann könnte ein Widerstand von 10k parallel zu 12 Volt helfen.
@Lalilu: Ja die 12V gehen auf 0V runter und das sofort. Den Widerstand parallel hatte ich bereits drin, zu viel energie Verlust.
So herum hat der PNP Transistor schon mal bessere Karten. Jetzt vertausche doch mal den Transistor und den 100 Ohm Widerstand. Dann ist der Transistor gesperrt, wenn die 12 da sind und leitend wenn sie nicht da sind --- oder? Fehlt noch ein Widerstand nach Masse, uber den der Basisstrom fliessen kann. Dieser Widerstand soll mit dem schon vorhandenen Widerstand (jetzt 1kOhm) so abgestimmt sein, dass die Basis auf ein genügend hohes Potential kommt, um den Transistor zuverlässig zu sperren, wenn die 12 V da sind und muss niederohmig genug sein, um einen Basisstrom locker zu machen, der ausreicht, damit der Transistor den Kondensator in der gewünschten Zeit entlädt. Also: erst mal ohne den Wierstand 12V-Basis abklemmen und den Widerstand Basis - GND so dimensionieren dass der Elko schnell genug leer wird (ausprobieren) und dann deen Widerstand 12V-Basis so dimensionieren, dass der Transistor bei 12V sperrt. Siehe auch hier auf der Seite den Artikel über Transistoren und dort speziell den Abschnitt "wohin mit der Last?"
Vorschlag:
1 | +12V o--+--Diode->--+---> Last |
2 | | | |
3 | Diode | |
4 | v |< |
5 | +---------| PNP |
6 | | |\ |
7 | R1 | |
8 | | R2 |
9 | | | |
10 | 0V o--+-----------+ |
Gruß Dietrich
:
Bearbeitet durch User
@Dietrich L. Fox schrieb, dass die 12V sofort auf 0V runter gehen. Die Diode ist also nur ein weiteres Bauteil. Das mit dem Kollektorwiderstand bringt hingegen etwas.
@Dietrich L. Korrektur: Es ist ganz sicher nicht sichergestellt, dass die 12 Volt wirklich auf 0 Volt runter gehen. Ansonsten wäre diese Entladehilfe unnötig. Mein Vorschlag (10k parallel zu 12 Volt) und dein Vorschlag müssten beide gehen.
Danke an euch alle, funktioniert jetzt super. Ich habe die von ernst oellers beschriebene Schaltung aufgebaut, also quasi die von Dietrich L. gezeichnette. Ich habe die Diode bei R1 weggelassen ausgründen wie bereits Lalilu geschrieben hat, R1=10k und R2=10R. Wobei 10R zu niedrig sind und der BC327 bald den geist aufgeben wird (max. 0,8A) also den ändere ich noch auf 18R, dann sollte das auch langlebig sein. Vielen Dank noch mal an alle, schönen Feierabend.
