16F59 Mikrokontroller PCBs

OP Persönliche Seite #3573601
Hab ich hier noch so ca. 30 Stueck

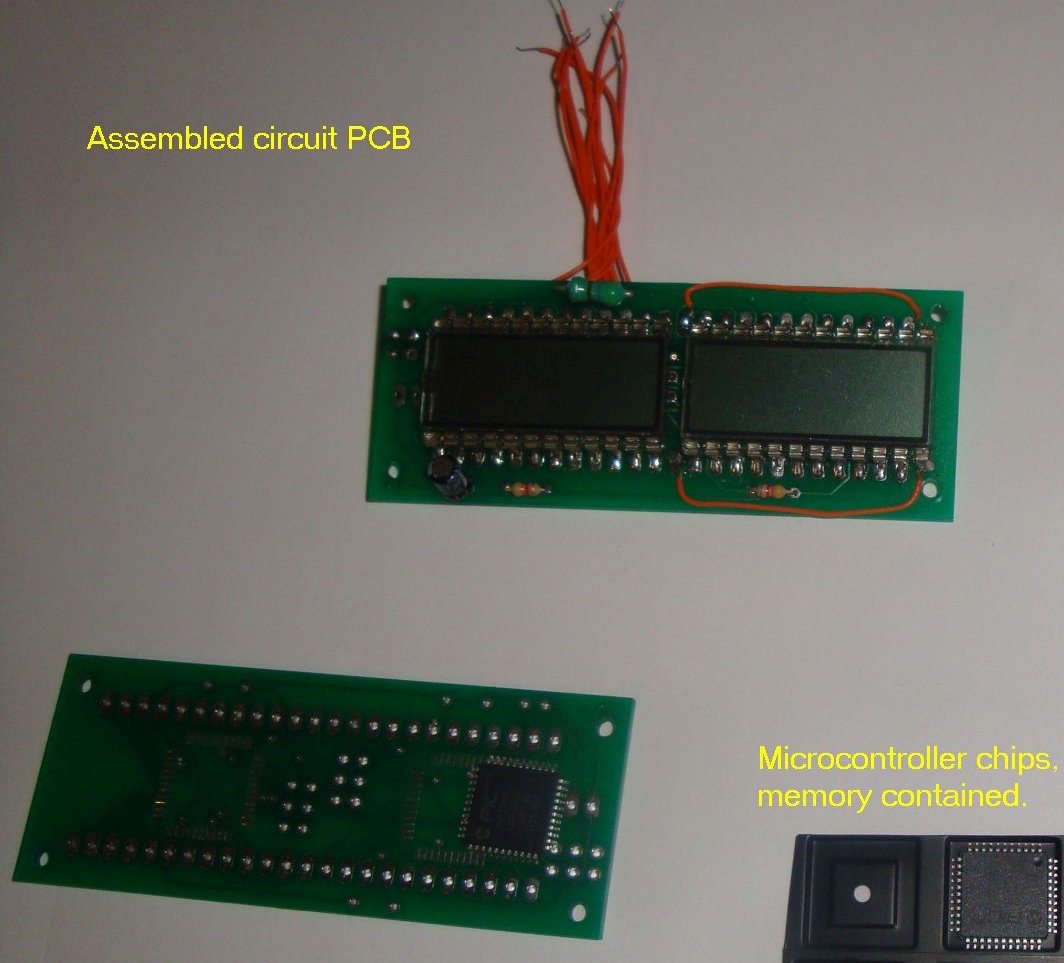

PCB ist fuer 2x 16F59 TQFP44 PICs. Ausserdem ein kleiner Elko und eine
Drossel fuer Taktgenerierung.

Leider hat das PCB einen kleinen bug (bug - Ungeziefer in englisch).

Fuer 2 3 digit LCDs ist ein zusaetzlicher Abstand von ca. 1mm zwischen
den Displays erforderlich. Ansonsten muss ich 2 Drahtbruecken verwenden,
und die Software umschreiben.

Laesst sich auch fuer LED multiplex verwenden- siehe photo mit 768 LEDs
matrix, diese benutzt 4 dieser PCBs.

Bei Bedarf auch mit 2x chips aufmontiert- oder als blankes PCB zum
Experimentieren mit 16F59.

Ausserdem ist ein komplettes PCB mit 2 LCDs recht teuer, so dass es
nicht so gut ist wenn es 2 Drahtbruecken hat.

Also muss ich es loswerden, oder halt fuer LED matrix verwenden-
funktioniert uebrigens ganz gut, 16 Levels in software fuer 12x16 LEDs
per PCB.
