Suche ein Programm zur Berechnung der Pole und Nullstellen bei gegebenen passiven Filtern

[Guido C. (guidoanalog)]

Hallo,

gibt es ein Programm, das die Pole und Nullstellen von passiven Filtern
berechnen kann? Ideal wäre ein Programm, bei dem es möglich ist wie z.

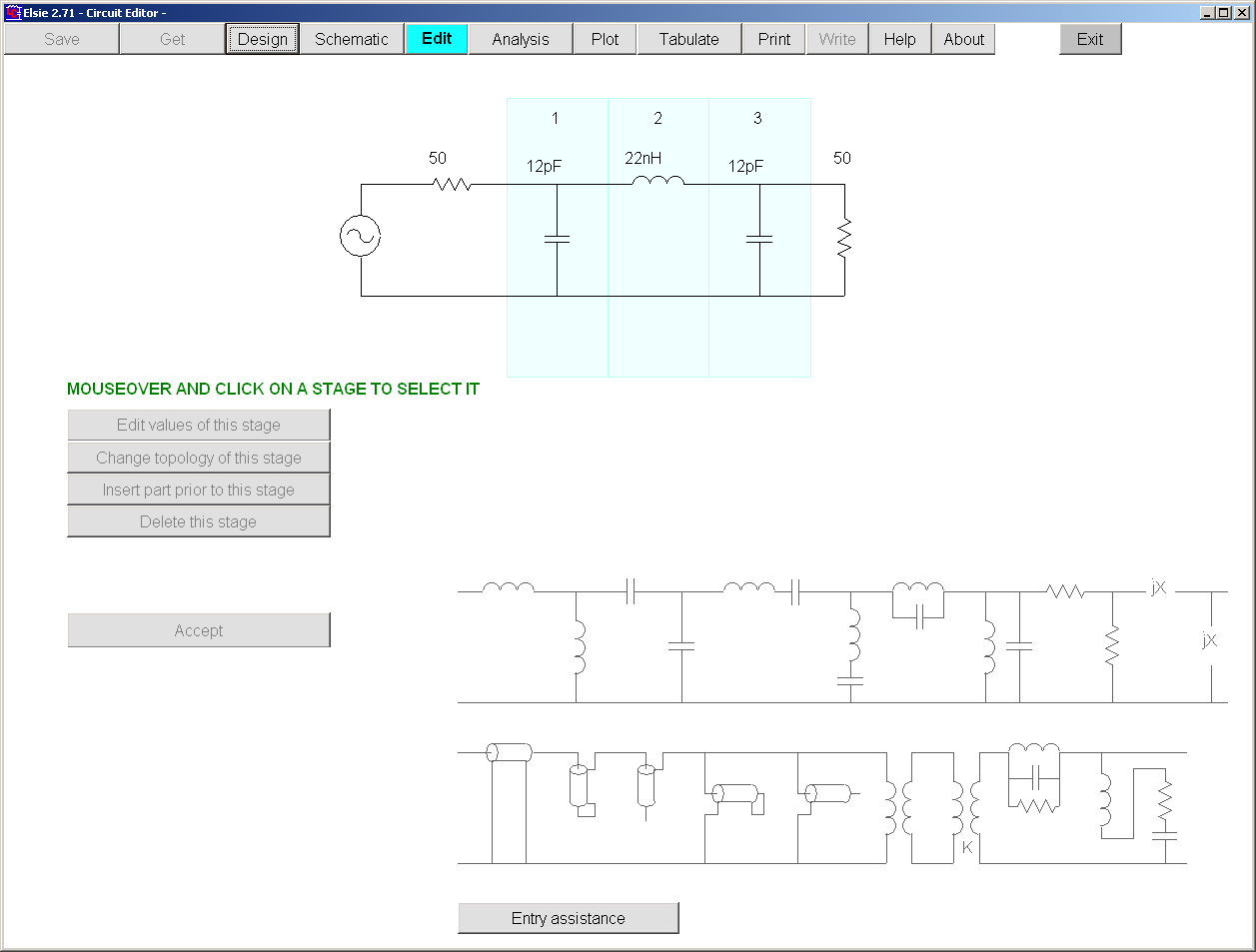

B. bei Elsie eine Filterstruktur einzugeben (s. Anhang). Das Programm
sollte ausgehend von dieser Struktur die Pole und Nullstellen des
Filters berechnen und ihre Lage in der komplexen Frequenzebene anzeigen.

Mit freundlichen Grüßen
Guido

[Guido C. (guidoanalog)]

Hallo,

ich habe mein Problem mittlerweile mit der Symbolic Math Toolbox von
Matlab gelöst. Hierfür habe ich das Filter in Teilvierpole zerlegt. Für
die Teilvierpole lassen sich verhältnismäßig einfach die Kettenmatrizen
angeben.


Für_eine_Längsimpedanz_gilt

      ___ Z
o----|___|----o





o-------------o

$$A=\begin{pmatrix} 1 & Z \\ 0 & 1 \end{pmatrix}$$

Für_eine_Querimpedanz_gilt

o-------------o
       |
      .-. Z
      | |
      '-'
       |
o-------------o

$$A=\begin{pmatrix} 1 & 0 \\ \frac{1}{Z} & 1 \end{pmatrix}$$

Wenn man in Matlab die Variable "p" als symbolische Variable definiert
kann man die Wirkungsfunktion des Filters dadurch berechnen, indem man
die Kettenmatrizen alle Teilvierpole definiert und diese anschließend
miteinander multipliziert. Das Element A_11 der Gesamtkettenmatrix
enthält die Wirkungsfunktion des Filters. Die Nullstellen der
Wirkungsfunktion ergeben die Pole der Übertragungsfunktion. Der Kehrwert
der Wirkungsfunktion entspricht der Übertragungsfunktion.
Dementsprechend lassen sich auch die Nullstellen der
Übertragungsfunktion berechnen.

Im Folgenden seht Ihr ein kleines Beispiel, in dem die Pole des Filters

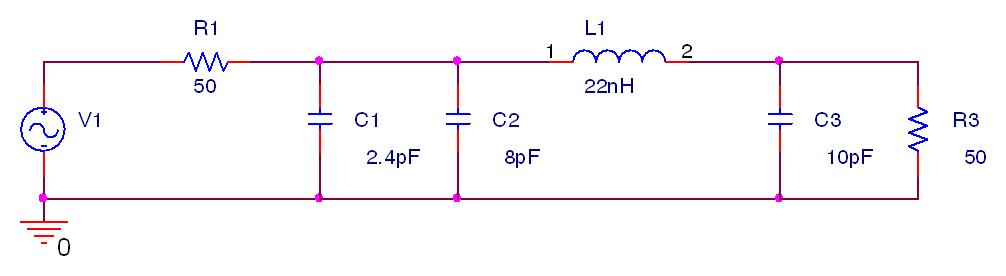

"PI-Filter.png" berechnet und ausgegeben werden.

% Matlab
syms p
A1 = [1 50;0 1];
A2 = [1 0;p*10.4E-12 1];
A3 = [1 p*22E-9;0 1];
A4 = [1 0;p*10E-12 1];
A5 = [1 0;1/50 1];
A = A1*A2*A3*A4*A5;
W = A(1,1);
poles = double(solve(W==0))
plot(real(poles),imag(poles),'X');
grid on;

Mit freundlichen Grüßen
Guido
