LTSpice: Integral plotten - Allgemeine Lösung

Otto Gast #3871064
Lesenswert?
• ▲
▼
Hallo,

ich arbeite seit vielen Jahren mit LTSpice, habe aber jetzt ein Problem,
mit dem ich nicht weiter komme.

Es ist mir bekannt, dass das Integral  durch CTRL und Linksklick auf die
gewünschte Kurve angezeigt wird.

Ich habe mittlerweile viele Tutorien und Artikel gelesen, bloß immer
noch keine Lösung gefunden, die wirklich funktioniert.

Alle zum Plotten gefundenen Informationen gehen nicht so weit in die
Tiefe, dass ich zu richtigen Ergebnissen gelange.

So habe ich diverse Versuche mit BV und idt unternommen - hier stellt
sich mir aber zum Beispiel die Frage, in welcher Form ich das Intervall
eingebe, um zum selben Ergebnis wie das o. g. CTRL+Linksklick zu
gelangen.

Interval start: 0ms
Interval End: 16ms
Average: 4.2W
Integral: 68mJ

Es geht hier auch nicht um die Schaltung selber, sondern nur darum die
Kurve der Energie zu plotten.

Für jede Art von konstruktiver Hilfe bedanke ich mich im Voraus.

Gruß

Otto
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Helmut S. #3872414
Lesenswert?
• ▲
▼
Hallo Otto,
für den zeitlichen Verlauf des Integrals nimmt man am besten eine
Bv-Quelle.

B1 100 0  V=idt(irgendwas)

"irgendwas" ist z. B. V(xy,ab), I(V1)oder eine beliebige Formel mit
Spannung und/oder Strom.

Entweder die obige Zeile als SPICE-Directive in den Schaltplan legen
oder ein Bv-Symbol im Schaltplan platzieren und dort die Formel
eingeben.

Gruß
Helmut
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Otto Gast #3872619
Lesenswert?
• ▲
▼
Hallo Helmut,

vielen Dank für deine Antwort.

Mein eigentliches Problem ist die richtige Eingabe des
Integrations-Intervalls für idt.

Mittlerweile habe ich zwar noch Einiges herausgefunden - so zum
Beispiel, wie ich abhängig von der Variablen "time" die Integration
starten und beenden kann - bekomme aber noch keine richtigen Ergebnisse.

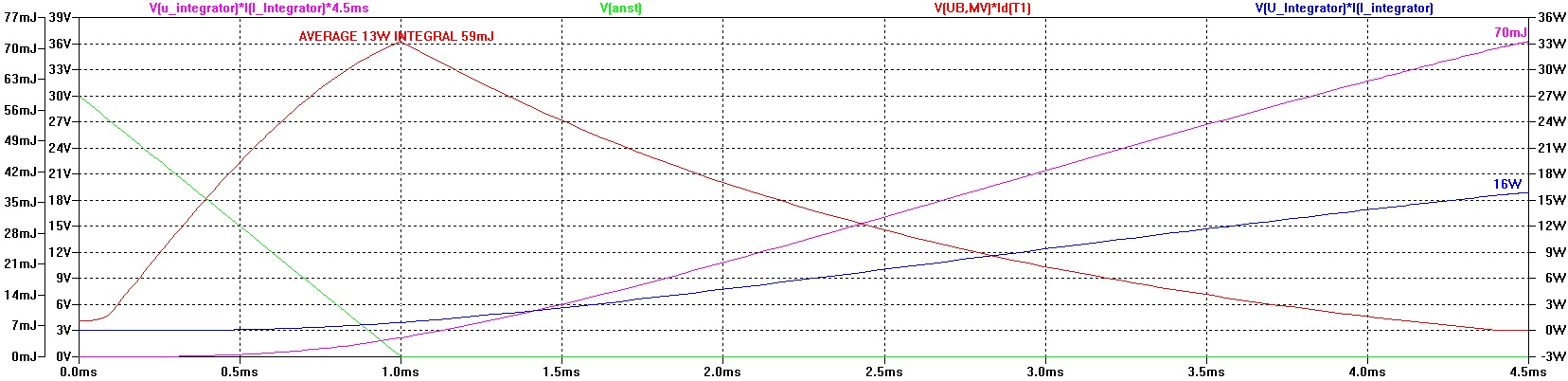

Im angehangenen Plot errechnet LTSpice ein AVERAGE von 13W und eine
Energie von 59mJ.

Die mittels der Integratoren gewonnenen Ergebnisse liegen bei 16W und
70mJ.

Viele Grüße

Otto
Angehängte Dateien:
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Otto Gast #3873036
Lesenswert?
• ▲
▼
Hallo Helmut,

funktioniert perfekt!

Vielen Dank und viele Grüße

Otto

PS: Nur der Vollständigkeit halber - die richtigen Einheiten
    erhält man durch Multiplikation mit 1A:

    AVERAGE   V(p_integrator)* 1A und für
    INTEGRAL  V(p_integrator)* 1A * dt
    (für dt muss eine Zahl eingesetzt werden z. B. 1.4ms)
Antwort Zitieren Bearbeiten Löschen Beitrag melden
