Forum: Analoge Elektronik und Schaltungstechnik Schaltplan TECHTRON SP2518 / SP-2518 Regelbares Labornetzgerät gesucht Baujahr 1991


von Bernhard S. (bernhard)


Angehängte Dateien:

Lesenswert?

Hallo,

ich suche den Schaltplan / Schaltung für dieses kleine Labornetzteil.

Vielleicht kann mit jemand von Euch helfen.

Danke

Bernhard

von Pd G. (pdg)


Lesenswert?

Sieht so ähnlich aus, wie vor zig Jahren die EA-3002R. Die hatten einen
LM317K mit Iso-Scheibe auf der Rückseite aufgeschraubt (TO-3), so dass
er nach hinten sichtbar war:
www.ti.com/lit/ds/symlink/lm117.pdf

Kann mir nicht vorstellen, dass das SP2518 wesentlich komplexer ist:
Trafo, Graetzbrücke, Elko, LM317K mit Poti zur Einstellung und das
Drehspulinstrument mit ein paar Widerständen und Schalter wegen
U/I-Umschaltung. Oder doch?

Wenn du Fotos von Rückseite und Innenleben postest, kann das jemand hier
begutachten, wenn du es nicht kannst.

von Bernhard S. (bernhard)


Angehängte Dateien:

Lesenswert?

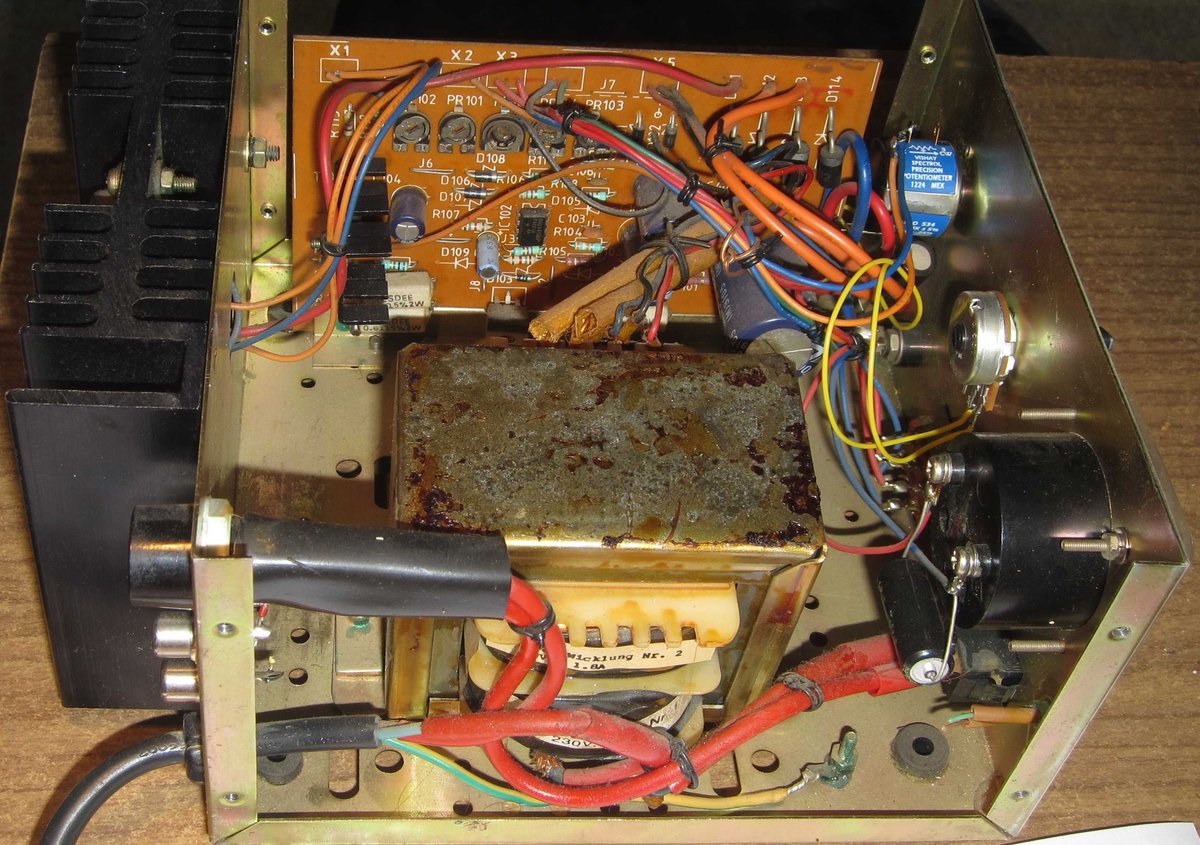

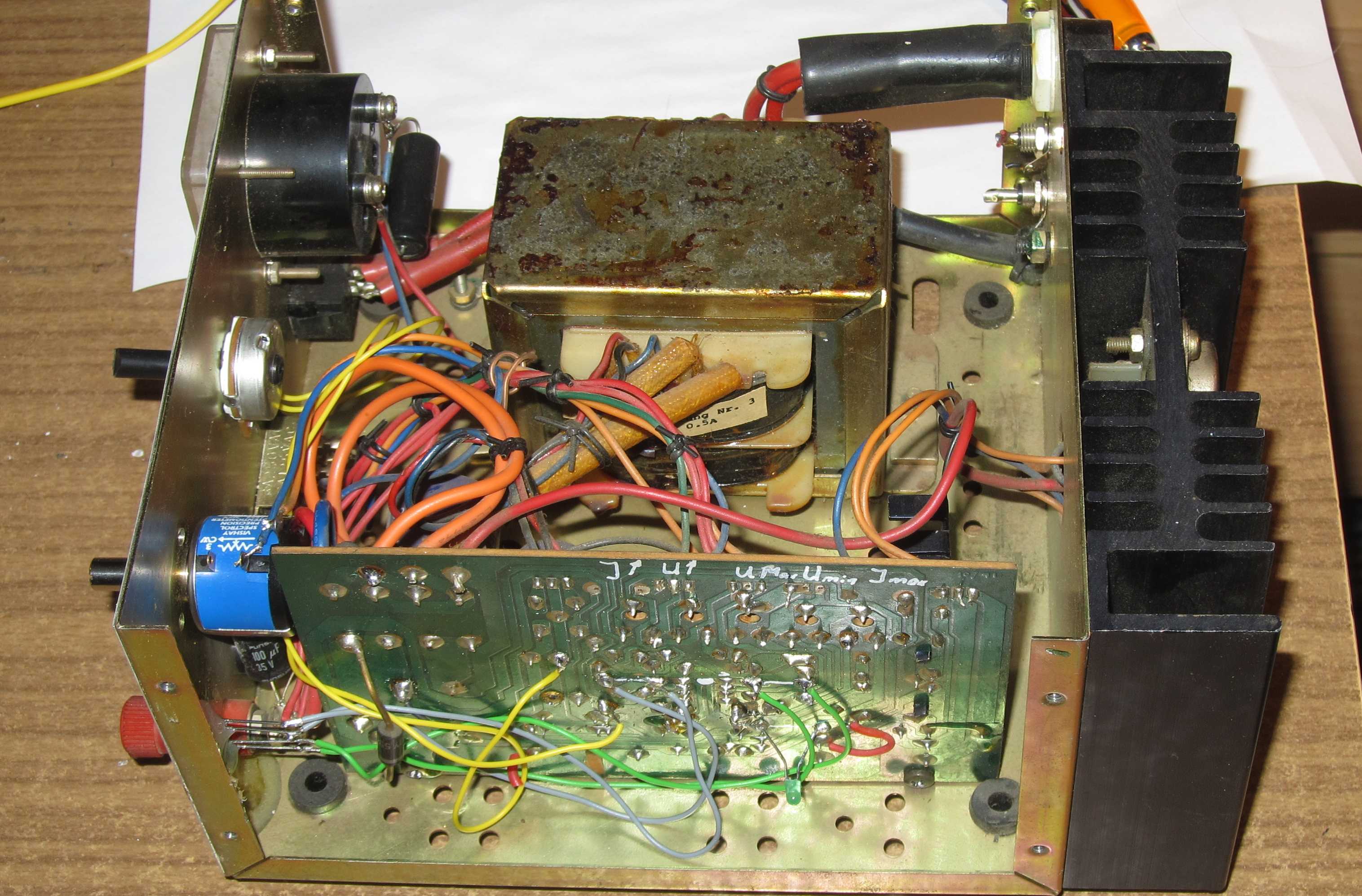

Ein paar Bilder von diesem Labornetzteil.

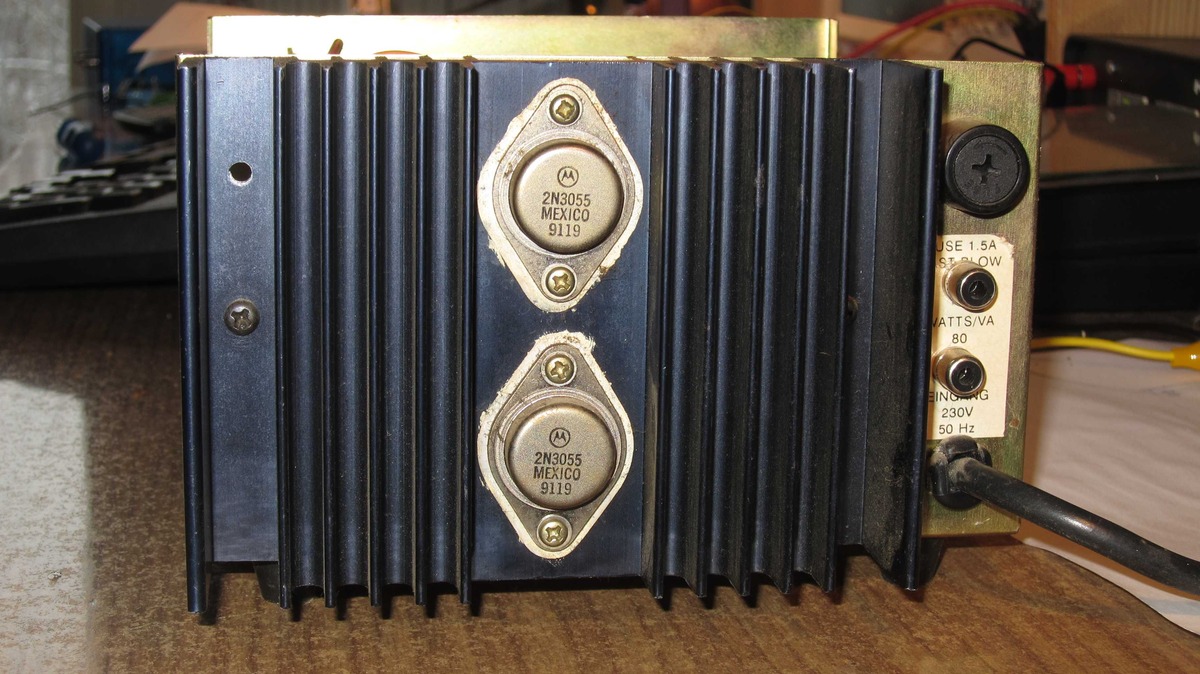

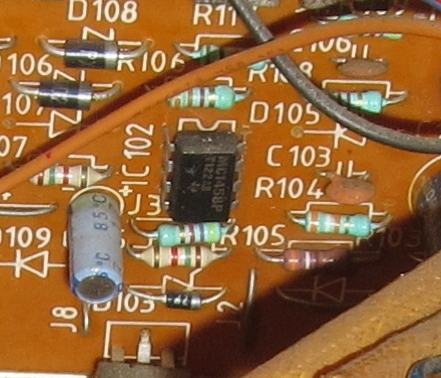

Ein Doppel-OPV befindet sich auf der Platine und auf dem Kühlkörper 2 x
2N3055, die parallel geschaltet sind.

Bernhard

: Bearbeitet durch User
von Old P. (Gast)


Lesenswert?

Oha, das sieht ja ähnlich meinem Eigenbau-Drahtverhau aus ;-) Ich dachte
schon, ich müsste mich schämen....

Ansonsten: Wenn nichts hilft, nimm Bleistift und Papier. Ist ernst
gemeint und geht schneller als man denkt. Ich habe das im Hebst mit
einem alten 24-Kanal-Mischpult gemacht (gut 450 Potis und Schalter),
dauerte 2 Wochen ;-)
Klar braucht man etwas Zeit dafür, doch die spart man hinterher doppelt,
wenn man nichtmehr mit der Stange im Nebel stochert.

Was hat denn der Patient?

Old-Papa

von Gerhard O. (gerhard_)


Lesenswert?

Wenn ich die Schaltung von einer einseitigen Platine herauszeichnen
will, mache ich zuerst ein paar gute Bilder mit der Digitalkamera von
unten und auf der Bestückungsseite. Dann lade ich die Unterseitenbilder
in einen Fotoeditor. Dort flippe ich die Platine spiegelbildlich und
verringere den Kontrast und schalte auf Grauskala um. Dann drucke ich es
in maximaler Größe aus und male mit einem roten Markierstift die
Bauteile ein. Mit dieser Methode geht das herauszeichnen ruck-zuck. Hat
sich zumindest bei mir sehr bewährt.

Grüße,
Gerhard

: Bearbeitet durch User
von Duden (Gast)


Lesenswert?

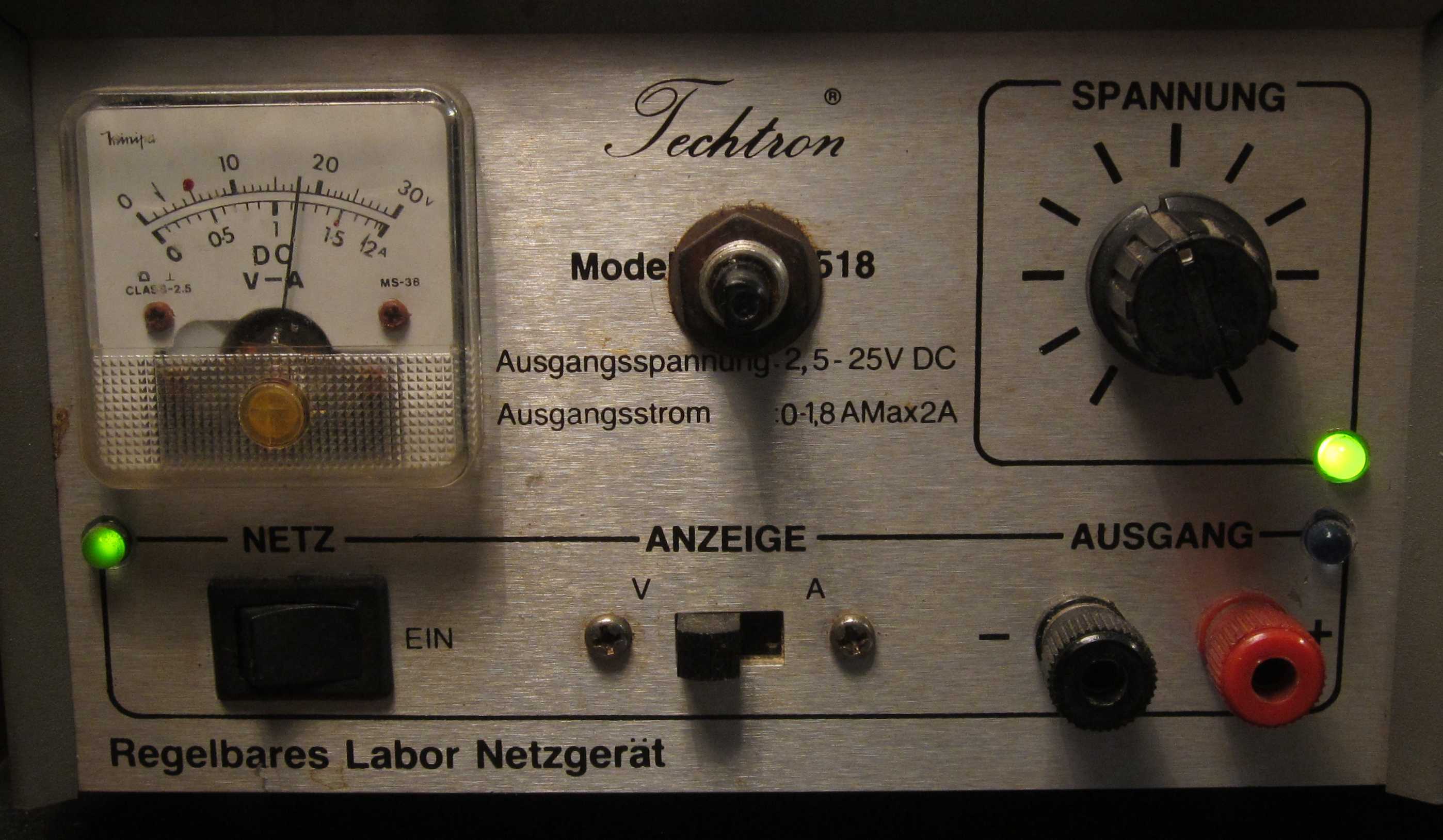

http://www.mikrocontroller.net/attachment/244702/TECHTRON_SP2518.jpg
"Regelbares Labor Netzgerät"

Ganz offensichtlich erfreute sich das Deppenleerzeichen
bereits vor über 20 Jahren grosser Beliebtheit.  ;-)
