Negative spannung an OP mit rein positiver Versorgung
von Alex (Gast)

Angehängte Dateien:
Lesenswert?
• ▲
▼

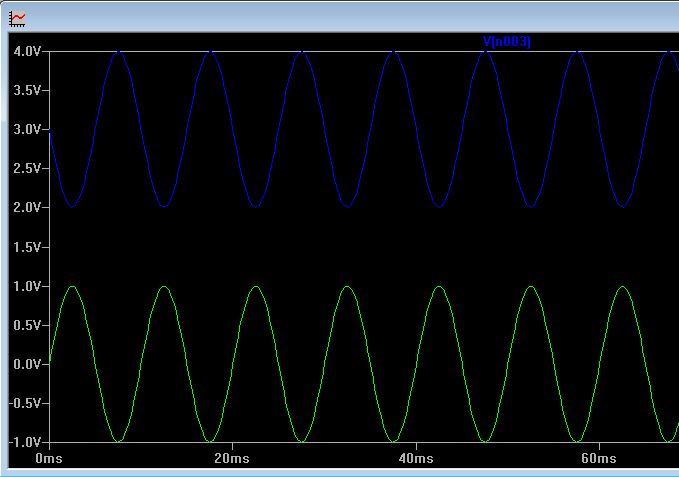

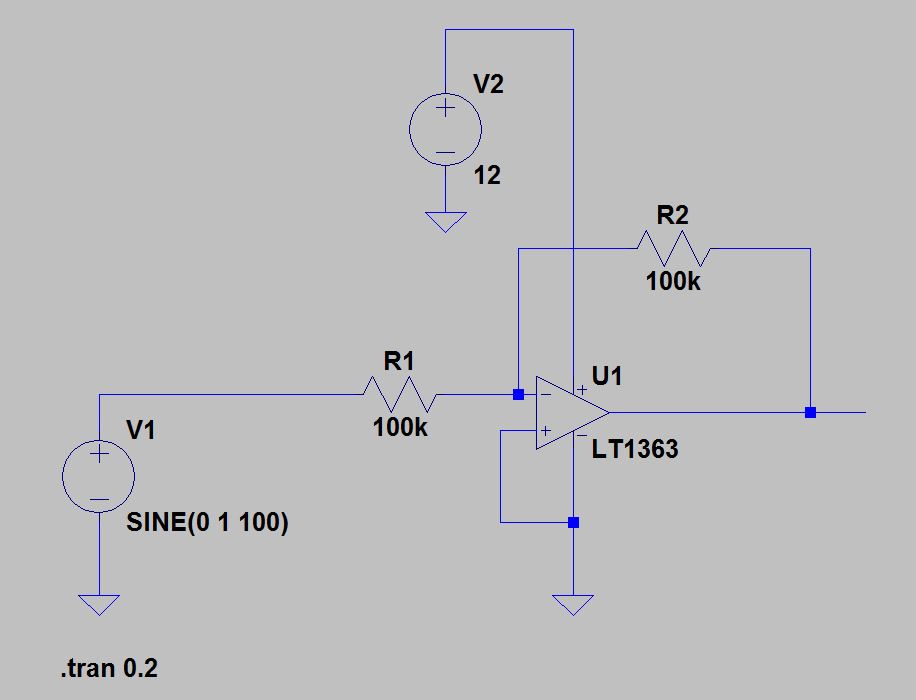

Was passiert bei dieser Schaltung (Grün = V1, Blau = Ausgang Op)?
Warum bewegt sich der Ausgang des Op zwischen 2 und 4 Volt?
Wo kommt dieser Offset her?

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Negative spannung an OP mit rein positiver Versorgung
von andi (Gast)

Lesenswert?
• ▲
▼
versuch mal +- Versorgung

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Negative spannung an OP mit rein positiver Versorgung
von Purzel H. (hacky)

Lesenswert?
• ▲
▼
erwartet waere?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
Re: Negative spannung an OP mit rein positiver Versorgung
von MaWin (Gast)

Lesenswert?
• ▲
▼
Alex schrieb:
> Was passiert bei dieser Schaltung

Ja nach OpAmp.

Ein TL071 oder LM358 steuert den Ausgang ganz ins positive (Phase
reversal),
beim LT1013 bleibt er bei 0,
der LT1613 wirbd zumindest nicht mit 'sicher vor phase reversal',
also kann ihm das passieren was du im Simulator siehst.
