Guten Morgen,

ich hab jetzt ca. 1 Tag das Internet durchforstet und nicht die Lösung
für mein Problem gefunden. Vielleicht suche ich auch einfach nur nach
den falschen Begriffen, aber ich hoffe, ihr könnt mir weiterhelfen:

Ich habe ein ganz normalen Schalter, an der einen Ader liegt
Versorgungsspannung, an der anderen liegt Masse. Nun möchte ich durch
Schalten dieses Schalters nacheinander einen Impuls auf die Ausgänge
legen.

Das heißt zuletzt war der Impuls auf dem ersten Ausgang und der Schalter
steht zur Zeit auf Versorgungsspannung. Nun schalte ich den Schalter auf
Masse dadurch kommt ein Impuls auf den zweiten Ausgang. Wenn ich jetzt
den Schalter wieder auf die Versorgungsspannung stelle, soll der dritte
Ausgang einen Impuls erhalten. Und halt immer so weiter nach dem Impuls
auf den vierten Ausgang folgt der Impuls wieder auf den ersten Ausgang.
Wäre echt super, wenn ihr mir helfen könntet...

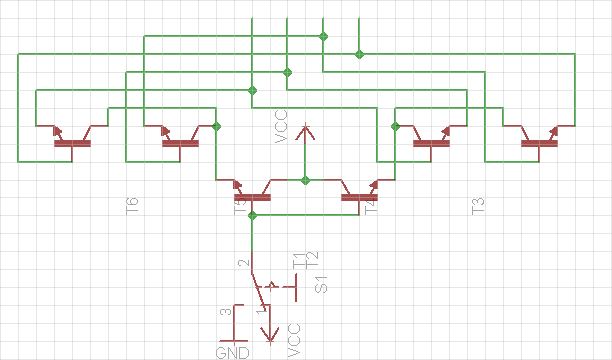

Meine Schaltung ist völlig falsch, aber es war zumindest mal ein Ansatz
und ihr seht vielleicht, wie es ungefähr funktionieren sollte.

Vielen Dank im Voraus

Justus

von Dominik G. (domeg)


Bewertung
0 lesenswert
nicht lesenswert
Was du brauchst ist ein Dezimalzähler wie z.B. den CMOS 4017
(http://www.cmos4000.de/cmos/4017.html).
Wenn du von 0-3 "zählen" willst, legst du den 4. Ausgang auf den
Reseteingang.
Allerdings zählt dieser Zähler nur beim Übergang Low->High. Du könntest
deshalb einen Taster verwenden oder aus dem Schaltsignal Nadelimpulse
erzeugen und diese als Taktsignal verwenden.

: Bearbeitet durch User
von Justus P. (platinenpro)


Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für die schnelle Antwort... Ich werde mir dann mal das
Datenblatt runterladen und versuchen die Schaltung zuentwerfen

von Ert (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Mach bite einen Plan über der Zeit, wann, welches Signal, welchen Pegel
annehmen soll. Dann wird es evtl ein wenig klarer.
Ein kleine µC kann diese Logik auf jeden Fall :-)

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
Und den Taster entprellen, sonst springt die Umschaltung völlig wirr
herum.
Wenn der Taster wie gezeichnet ein Umschalter ist, geht das am
einfachsten mit zwei NAND-Gattern als RS-Flipflop:
http://www.mikrocontroller.net/articles/Entprellung#Wechselschalter
