Hi Kollegen,

ich habe mir letztens bei RS-Components einen kleinen Trackball für
6,90 Euronen (12mm x 10mm x 9mm) "geholt". Bin damit ganz zufrieden
und dachte, dass der vielleicht auch für eure Projekte ein
interessantes Eingabegerät darstellen könnte.

Vorab noch ein paar Hinweise:

** Die Positionserkennung erfolgt nicht durch zwei um 90°
Phasenverschobene Rechtecksignale pro Bewegungsachse. Bei diesem
Trackball gibt es für jede "Achse" zwei Ausgänge (z.B. X und X').
Bei Bewegung in der einen Richtung wird X und bei Bewegung in der
anderen Richtung X' periodisch geschlossen. Dieses Detail wird im
Datenblatt leider nicht erwähnt, sodass ich erst mal 2 Stunden mit dem
Debuggen meiner Trackball-Library verbrachte ;)

** Der Anschluss erfolgt über ein 11(!)-poliges Flexkabel im 0,5mm
Raster. Leider habe ich auch nach längerem Suchen keinen passenden
Steckverbinder gefunden. Ich habe dann beschlossen, einen 10-poligen
Steckverbinder zu verwenden. Damit das Ganze dann auch zusammen passt
wurde das Flexkabel auf einer Seite einfach mit einem Skalpell um einen
Kontakt "verkleinert" (dieser Kontakt ist bei dieser TB-Variante nicht
belegt).

Zwei Bildchen folgen... ;)

Autor: Magnus Müller (magnetus) (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

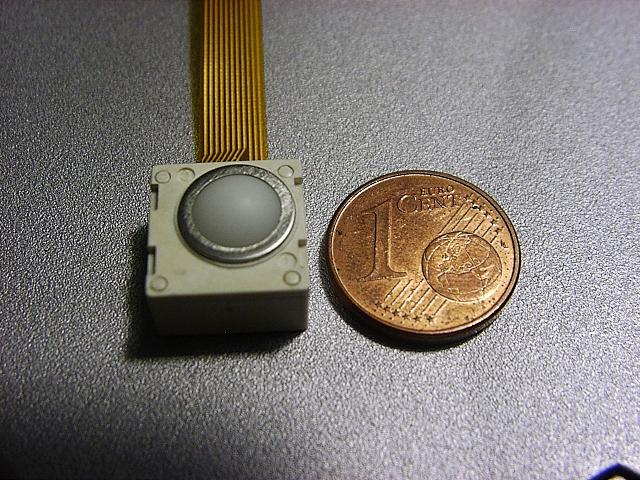

Hier ein kleiner Grössenvergleich...

Autor: Magnus Müller (magnetus) (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

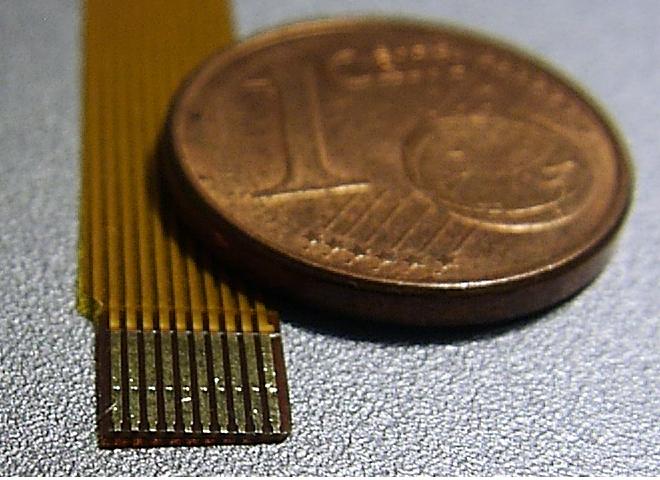

...und hier das zurechtgestutzte Kabel ;)

Autor: Magnus Müller (magnetus) (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Ach so... eine Tastfunktion gibts auch noch (einfach auf die Kugel
drücken)... also ein vollwertiges Eingabegerät.

Als Grössenvergleich gibts nochmal ein Foto mit dem Trackball vor einem
crumb128. Auf der linken Seite sieht man noch meinen handgelöteten
Adapter von 0,5mm auf 2,54mm Raster.

Autor: Magnus Müller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
...hat von Euch auch schon jemand diesen Trackball in einem Projekt
eingesetzt?

Autor: Uwe Bonnes (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Nein. habe ich noch nicht eingesetzt.

Was ist die RS Bestellnummer?

Autor: Magnus Müller (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
RS-Bestellnummer :  505-9108
