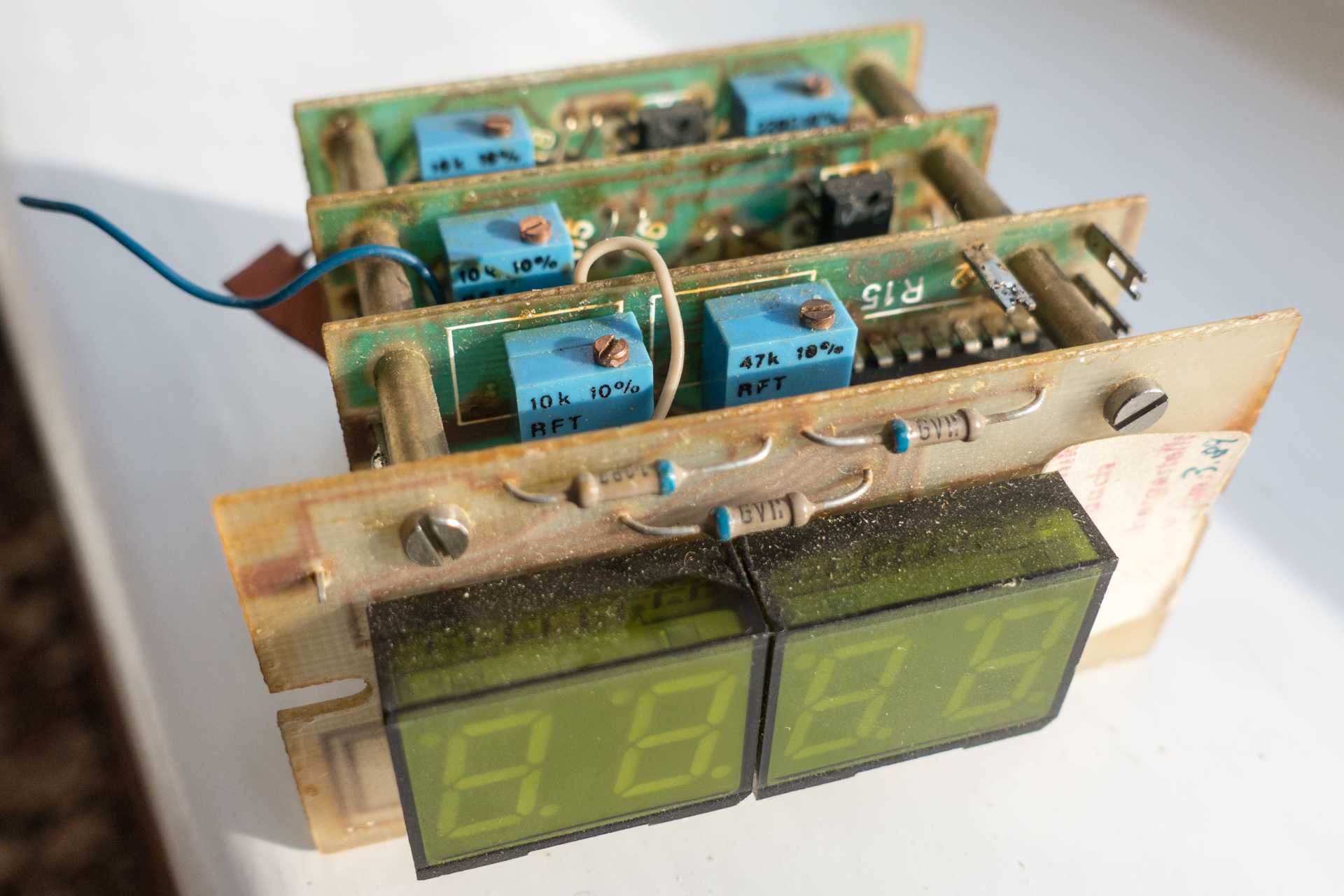

C520 DDR LED - Anzeige - Modul Schaltplan gesucht

Hallo Bernhard,

Hier wurde schonmal danach gefragt:
Beitrag "Wer hat noch den "Funkamateur " 1/1988?".

Allerdings bin ich mit nicht sicher, ob es sich um das
Fumkamateur-Modul(1/1988) handelt. Das Layout unterscheidet sich ein
wenig und das Funkamateur-Modul besteht nur aus 2 Platinen.

Timpi.

Die Schaltung der ersten beiden Platinen dürfte dem hier entsprechen
(FIGURE 2. BASIC DIGITAL READOUT SYSTEM USING THE CA3162E AND THE
CA3161E):

http://www.intersil.com/content/dam/Intersil/documents/ca31/ca3162.pdf

Ich danke Euch beiden für die hilfreichen Antworten.

Ja, die 3. Platine ist noch etwas rätselhaft.

Könnte es vielleicht ein Vorverstärker oder eine aktive
Gleichrichterschaltung sein?


Bernhard

Bernhard S. schrieb:
> Ja, die 3. Platine ist noch etwas rätselhaft.
>
> Könnte es vielleicht ein Vorverstärker oder eine aktive
> Gleichrichterschaltung sein?

Das kann man unmöglich sagen, ohne wenigstens ein Bild gesehen zu haben
auf dem mehr zu erkennen ist als eine Kante der Platine. Ansonsten sind
es ja nur eine Handvoll Bauelemente und Dokumentation gibt es auch im
Netz: https://www.tu-chemnitz.de/etit/zentral/ddr/

@Bernhard
Ich habe da geantwortet, weil ich das zuerst sah:
Beitrag "Re: Wer hat noch den "Funkamateur " 1/1988?"

mfG Paul

Eine komplette Bauanleitung für ein Digitalvoltmeter auf Basis des C520
incl. Gleichrichter/Vorverstärker findet sich in der "Schaltungssammlung
für den Amateur, 4.Edition 1986" vom Militärverlag der DDR. War
seinerzeit im Raupenhaus als PDF zum Download. Ist aber zu groß, um es
hier anzuhängen und möglicherweise gibts Urheberstreß...

Icke ®. schrieb:
> "Schaltungssammlung für den Amateur, 4.Edition 1986"

Ich tät mich sehr freuen....
