60 kHz gleichrichten

Tom Gast #4407864
Lesenswert?
• ▲
▼
Moin.

Ich würde gerne eine Wechselspannung (Rechteck) von 12V mit 60 kHz
gleichrichten.

Ich hab einen Chipgleichrichter (B250C800DIP von Reichelt) genommen, der
ist binnen Sekunden im Leerlauf schon abgeraucht.

Es handelt sich um ein ungeregeltes und ungefiltertes SNT aus einer
herkömmlichen Halogenlampe. Da würde ich nun gerne LEDs einbauen.

LG
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden
Tom Gast #4407875
Lesenswert?
• ▲
▼
Das Netzteil arbeitet mit einem frei bewickelten Ringkern Übertrager.

Eingangsseitig mit Gleichrichter, Elko, 2 Transistoren, etwas
Kleingemüse eine Hauptwicklung mit Mittelabgriff und eine dünne
Nebenwicklung.

Ausgangsseitig eine eine Teflonisolierte Wicklung mit ca 5 Windungen die
direkt auf das Leuchtmittel geführt ist.
Antwort Zitieren Bearbeiten Löschen Beitrag melden
Tom Gast #4407880
Lesenswert?
• ▲
▼
Dietrich L. schrieb:
> Tom schrieb:
>> Ich hab einen Chipgleichrichter (B250C800DIP von Reichelt) genommen, der
>> ist binnen Sekunden im Leerlauf schon abgeraucht.
>
> Die Brücke ist zu langsam. Du brauchst schnelle z.B. Schottky-Dioden.
>
> Gruß Dietrich

Danke, dann werd ich es mal mit Schottky Dioden testen. Welche kannst du
empfehlen?

LG
Antwort Zitieren Bearbeiten Löschen Beitrag melden
H.Joachim S. #4407939
Lesenswert?
• ▲
▼
Schottky oder fast-recovery-Typen.
Vielleicht hast du noch UF4007 oder 1N4937 o.ä. in der Bastelkiste.
Insgesamt ist die Lösung aber nicht uneingeschränkt zu empfehlen. Diese
"Trafos" brauchen eine Mindestlast (steht drauf), die du mit LEDs nicht
selbstverständlicherweise erreichst.
Instabilitäten (flackerndes Licht) kommen häufig vor. Auch hört man die
Dinger oft pfeifen. Ich habe auch ne Weile damit rumexperimentiert, als
ich auf LED umgestellt habe. Fast alle sind in den Müll geflogen, ein
einziger war brauchbar.

LED-Netzteile kosten nicht mehr die Welt. Oder nimm einen von den alten
"Eisentrafos".
Antwort Zitieren Bearbeiten Löschen Beitrag melden

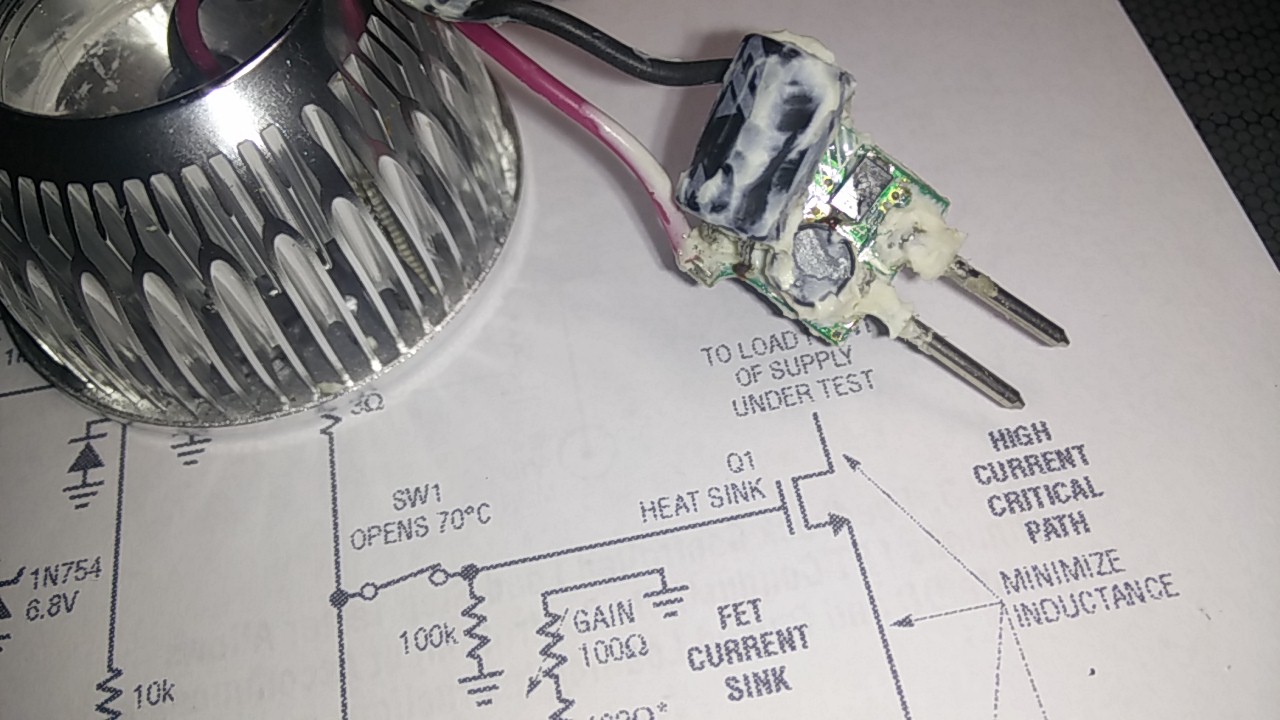

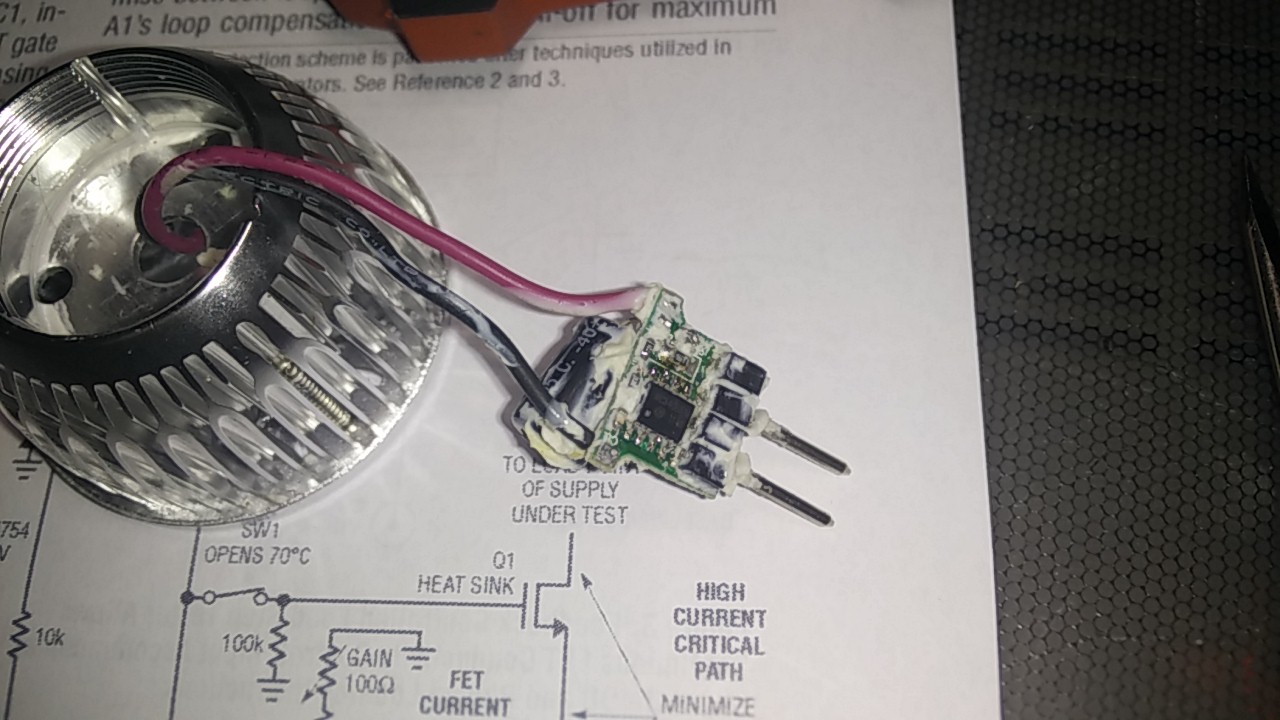

mahwe Gast #4407964
Lesenswert?
• ▲
▼
Tom schrieb:
> Moin.
>
> Ich würde gerne eine Wechselspannung (Rechteck) von 12V mit 60 kHz
> gleichrichten.
>
> Ich hab einen Chipgleichrichter (B250C800DIP von Reichelt) genommen, der
> ist binnen Sekunden im Leerlauf schon abgeraucht.
> Es handelt sich um ein ungeregeltes und ungefiltertes SNT aus einer
> herkömmlichen Halogenlampe. Da würde ich nun gerne LEDs einbauen.
>
> LG
