Name von Rundsteckverbinder 14-polig gesucht

Andreas B. (buyman) 28.01.2016 14:26 #4445014

Lesenswert?

•

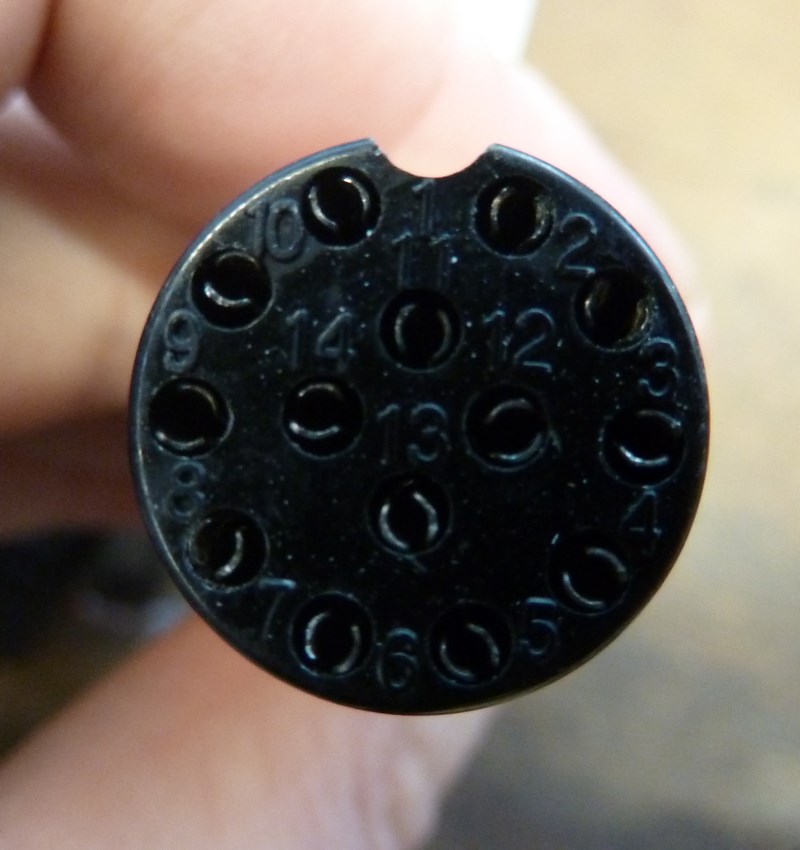

Ich suche verzweifelt nach der Bezeichnung für den Stecker im Anhang.
DIN-Stecker scheint es nicht zu sein, da passt die Ausnehmung nicht dazu
(rund vs. eckig). Ebenso scheinen die 14 Pole etwas exotisch zu sein.

Durchmesser ist 16,4mm, Außendurchmesser der Überwurfmutter ist 22mm.

Bei Aliexpress habe ich mittlereile die 8-Pol und 14-Pol Variante
gefunden, dort teilweise unter der Bezeichnung GX16-8 bzw. GX20-14 zu
finden.

http://www.aliexpress.com/item/Free-shipping-20mm-GX20-14-pins-aviation-plug-aviation-socket-cable-joint-2pcs-lot/32472828058.html?spm=2114.01010208.3.2.duJjGD&ws_ab_test=searchweb201556_1,searchweb201644_4_505_506_503_504_9723_502_10001_10002_10016_10005_10006_10003_10004_62,searchweb201560_3,searchweb1451318400_6149,searchweb1451318411_6452&btsid=33961fc2-020e-4838-a1ba-e63645a8c764
http://de.aliexpress.com/item/GX16-8-pins-16mm-aviation-connector-female-plug-male-socket/32299454607.html?spm=2114.010208.3.2.YhSAWG&ws_ab_test=searchweb201556_1,searchweb201644_4_505_506_503_504_502_10001_10002_10016_10005_10006_10003_10004_62,searchweb201560_3,searchweb1451318400_6149,searchweb1451318411_6452&btsid=df004325-721b-4529-b059-a3f49b74ca41

Von den Daten her sieht das schonmal passend aus - kennt jemand die
offizielle Bezeichnung zu den Steckern oder ist das was eigenes von den
Chinesen?

Der 8-Polige Stecker wurde bereits behandelt, aber zum 14-Poligen finde
ich nichts: Beitrag "unbekannter Stecker"

Angehängte Dateien:

84 KB

Beitrag melden Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Markierten Text zitieren Antwort Antwort mit Zitat

Won K. (the_sane) (Firma: Outside the Asylum) 28.01.2016 14:48 #4445045

Lesenswert?

•

▲
▼

Gehört da noch ein Gehäuse zu? Die Form findet man mit massiver
Verschraubung im MIL-Bereich.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Andreas B. (buyman) 28.01.2016 15:21 #4445076

Lesenswert?

•

▲
▼

Ja, das war auch meine Vermutung. Nur habe ich ihn bisher noch nicht
gefunden (und ich suche jetzt schon einige Zeit danach). Vielleicht hat
den ja schon jemand verwendet und kann mir die Bezeichnung sagen (sofern
es eine gibt).
Gehäuse und Verschraubung sind aus Metall, so wie beim Aliexpress-Link.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Sven L. (sven_rvbg) 29.01.2016 00:15 #4445788

Lesenswert?

•

▲
▼

ist es der? https://electronic-studio.com/index.php?a=5585

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Christoph db1uq K. (christoph_kessler) 29.01.2016 13:18 #4446300

Lesenswert?

•

▲
▼

Mit weniger Stiften sind die als Mikrofonstecker für japanische
Funkgeräte seit Jahrzehnten in Gebrauch.
http://wimo.de/steckverbinder-audio_d.html
nur bis 8-polig

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Andreas B Gast 29.01.2016 21:00 #4446916

Lesenswert?

•

▲
▼

Danke, das mit dem 8-poligen hatte ich schon gefunden. Mich beschäftigt
wie gesagt der 14-polige.

Sven L: Danke, aber nein, der ist es nicht.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Ralf Gast 02.02.2016 23:44 #4452267

Lesenswert?

•

▲
▼

Geht's zufällig um E-Bikes?

http://www.cloudelectric.com/product-p/cp-aviationplug.htm

Hier steht was von 'Plug Aviation 14 Pin for Kelly Controllers'

Auch die Google-Bildersucher mit den Stichworten 'aviation plug 14'
spuckt mehrere Stecker dieser Bauart raus.

Gruß

Ralf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Walter T. (nicolas) 03.02.2016 07:47 #4452402

Lesenswert?

•

▲
▼

Ich kenne die unter der Bezeichnung "Japanstecker".

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Andreas B. (buyman) 03.02.2016 14:45 #4452989

Lesenswert?

•

▲
▼

Mit dem Stichwort habe ich gerade folgendes eBay Angebot gefunden:
http://www.ebay.at/itm/Rundstecker-14pol-Stecker-Kupplung-Lumberg-/190766314821

Daraufhin bei Lumberg die Serie 03 angesehen:
http://www.lumberg.com/de/produkte/sortiment/rundsteckerverbinder#serie-003

Sieht prinzipiell ähnlich aus und der Standard dahinter heißt
61076-2-106:
http://www.beuth.de/de/norm/din-en-61076-2-106/149031890
https://webstore.iec.ch/publication/4423

Leider ist das Polbild beim 14-poligen meiner Meinung nach anders:
http://downloads.lumberg.com/datenblaetter/032200.pdf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Stefan M. (derwisch) 03.02.2016 15:53 #4453093

Lesenswert?

•

▲
▼

Ähnliche Stecker kenne ich von Hirose.
Ich habe einen ( fast ) identischen für eine Sony Stift-Videokamera (
XC999P ).
Der hat dafür aber nur 12 Pole.

Kannst Du den Rest vom Stecker ( Seitenansicht mit Gehäuse ) zeigen?

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Andreas B. (buyman) 03.02.2016 16:03 #4453106

Lesenswert?

•

▲
▼

Kann ich gerne nochmal fotografieren. Die Links zu Aliexpress und
Cloudelectric entsprechen aber auch dem von mir gezeigten. Nur würde
mich halt interessieren, was sich wirklich hinter dem "Aviation Plug"
versteckt.

Andreas B. schrieb:
>
http://www.aliexpress.com/item/Free-shipping-20mm-GX20-14-pins-aviation-plug-aviation-socket-cable-joint-2pcs-lot/32472828058.html?spm=2114.01010208.3.2.duJjGD&ws_ab_test=searchweb201556_1,searchweb201644_4_505_506_503_504_9723_502_10001_10002_10016_10005_10006_10003_10004_62,searchweb201560_3,searchweb1451318400_6149,searchweb1451318411_6452&btsid=33961fc2-020e-4838-a1ba-e63645a8c764

Ralf schrieb:
> http://www.cloudelectric.com/product-p/cp-aviationplug.htm

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

e-fuzzi Gast 03.02.2016 16:19 #4453138

Lesenswert?

•

▲
▼

Schon mal bei Fa. Binder nachgesehen?
http://www.binder-connector.de

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Ralf Gast 04.02.2016 00:11 #4453766

Lesenswert?

•

▲
▼

http://www.telelong.com.tw/product_range/product/14/1400_01.html

Hier ist noch ein ganzer Haufen, geht über drei Seiten. Leider sind die
Bemaßungen schlecht zu entziffern und die Links auf die PDFs sind tot.

Bei http://www.eyung.com.tw/product.asp?newsid=22&page=3 sind sie auch
nochmal abgebildet, aber auch hiermit toten Links.


Gruß
Ralf

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat

Andreas B. (buyman) 04.02.2016 15:17 #4454524

Lesenswert?

•

▲
▼

Danke, Ralf, die sehen auch gut aus. AP30A-F könnte es sein, aber
mangels PDF-Datenblätter ist das nicht verifizierbar.

Ich danke allen die geholfen haben, lasse die weitere (zeitraubende)
Recherche aber sein. Zur Not wirds halt schon aus den oben genannten
Quellen bestellt, auch aus China.

Beitrag melden Bearbeiten Löschen Markierten Text zitieren Antwort Antwort mit Zitat
