Befestigung SMD GPS Receiver Maestro A5100-A

OP #4473077
Hallo zusammen,

ich habe hier den o. g. GPS Receiver vor mir liegen und würde diesen
gerne mit dem Breadboard verbinden. Meine Frage ist jetzt, wie ich das
mit gerigstem Lötaufwand (am Chip selbst) bewältigen kann. Eine
Überlegung ist, ne Art IC-Sockel aus einer Lochrasterplatine RM 1.27 +
Stiftleiste zu verwenden, auf welche das Teil dann raufgesteckt wird.
Ich bin mir aber nicht sicher, ob das so ideal ist bzw. überhaupt funzt,

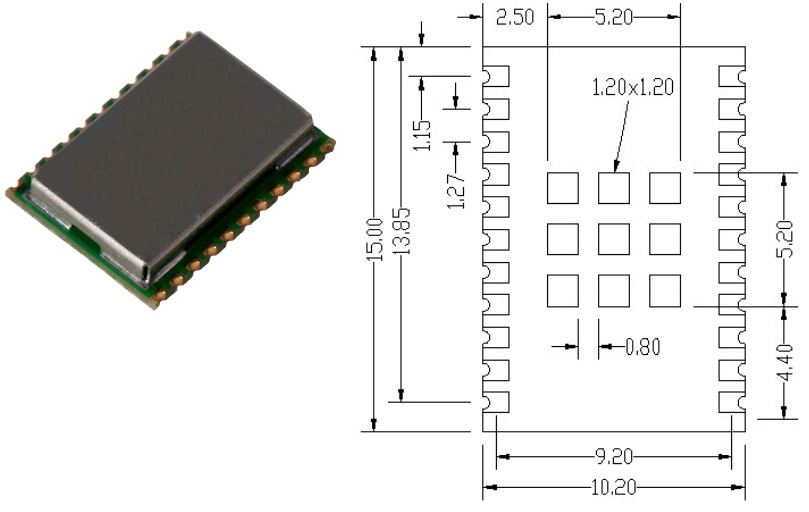

da ja z. B. die Stifte für die Kontakte (siehe Spec) zu breit sind.

Habt ihr da eine Empfehlung?

Vielen Dank vorab!

Hier noch der Link zur Spec :
http://update.maestro-wireless.com/Technical%20Documentation/GPS%20Line/A5100-A/Concurrent_GNSS_Receiver_A_User_Manual_1.0.pdf

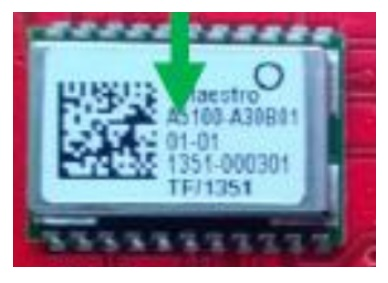

Auf dem Evaluation-Kit von Maestro sieht man den Chip verbaut (S. 12).
http://update.maestro-wireless.com/Technical%20Documentation/GPS%20Line/Evaluation%20Kit/Concurrent_GNSS_Receiver_EvaluationKit_A5100-A_V1.0.pdf
