Forum: Platinen Target Gerber Bezeichnungen / Formate / Dateiendungen


Autor: Michi (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

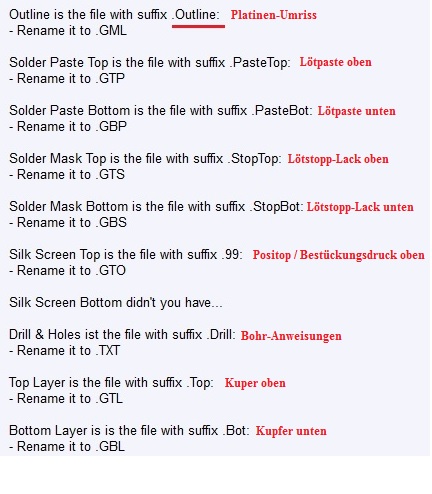

Hallo,

hier mal die Gerber Dateiendungen.

Grüße

Autor: Georg (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Michi schrieb:
> hier mal die Gerber Dateiendungen.

Die stammen noch aus der Zeit von MSDOS, mit den 8.3 Dateinamen. In
diesem Jahrhundert kann man viel sinnvollere Dateinamen verwenden,
outline ist viel eingängiger als GML.

Abgesehen davon gehört sowieso eine Dateiliste unbedingt zu den
Unterlagen. Z.B. für eine meiner Schaltungen
        Unterlagen fuer Leiterplatten RK ETH 370 b

        Ausfuehrung : FR4 1.6 mm 2 x 35 µ HAL
                      zweiseitig dk, 2 x Loetstoppmaske
                      1 x Bestückungsdruck

        gefraest nach Board outline + Ausschnitte

  Blendenteller : Extended Gerber, Zahlenformat 2.5 inch
  Bohrprogramme:  Excellon 2, Zahlenformat 2.4 inch
                        (Bohrdurchmesser im Header)
  Lagenzaehlweise: Top - L2 ... Ln-1 Bot(tom)
        Masken haben nominelle Padgroessen, Zugaben fuer Loet-
  stopplack usw. sind vom Hersteller zuzugeben.

           Dateien:
  ETH370_TopElec.gbr            Bestueckungsseite
        ETH370_BotElec.gbr            Loetseite
        ETH370_TopScreen.gbr          Bestueckungsdruck BS (nur zur Info!)
        ETH370_TopSolderm.gbr         Loetstoppmaske BS
        ETH370_BotSolderm.gbr         Loetstoppmaske LS
        ETH370_Board.gbr              Board Umriss fuer Fraesen
        ETH370_DrillPlated.cnc        Bohrprogramm dk
        ETH370_DrillNotPlated.cnc     Bohrprogramm ndk
        ETH370_DrillDrawing.gbr       Bohrzeichnung dk/ndk zur Kontrolle
        ETH370.TXT       Lieferschein (dieser Text)

Bei einer ordentlichen Liste spielt es keine grosse Rolle, wie die
Dateien heissen, was natürlich kein Hindernis für eine sinnvolle
Namnesgebung ist.

Georg

Autor: Timmo H. (masterfx)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Die von michi genannten Dateiendungen sind die gängigen bei den China
Fertigern (itead, seeed, elecrow etc). Da die das aber selbst auf deren
Seite stehen haben verstehe ich nicht was der thread soll

Autor: Bernd Wiebus (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Georg.

Georg schrieb:

>> hier mal die Gerber Dateiendungen.
> Die stammen noch aus der Zeit von MSDOS, mit den 8.3 Dateinamen.

Richtig. Siehe
https://www.mikrocontroller.net/articles/Gerber-To...

> In
> diesem Jahrhundert kann man viel sinnvollere Dateinamen verwenden,
> outline ist viel eingängiger als GML.

Richtig. Man sollte den Mut zu längeren, sprechenden Dateinamen haben.

> Abgesehen davon gehört sowieso eine Dateiliste unbedingt zu den
> Unterlagen.

Richtig.


> Bei einer ordentlichen Liste spielt es keine grosse Rolle, wie die
> Dateien heissen, was natürlich kein Hindernis für eine sinnvolle
> Namnesgebung ist.

Richtig. Passende Namensgebung mit memnotechnisch geeigneten Namen
unterstützt das löchrig werdende Gedächnis. Allerdings ist es in diesem
Falle so das sich der Fertiger auf bestimmte Namen festlegt.
Vermutlich ist das dem geschuldet, das er aus einem chinesischen Umfeld
kommt, und mit englischen oder deutschen "sprechenden" Dateinamen nicht
viel Anfangen kann.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User

Antwort schreiben
