Forum: Analoge Elektronik und Schaltungstechnik LTSpice: graphische Unterschaltungen möglich?


Autor: asd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo,

ich simuliere gerade an einer Schaltung die etwas umfangreicher wird.
Das wäre schon ein Grund die Sache in mehrere Schaltungsteile zu
splitten, es kommt aber auch der Wunsch dazu bei den einzelnen
Schaltungsteilen (Last, Regelung, etc.), schnell die Schaltungsteile
austauschen zu können um verschiedene Varianten testen zu können. Also
sowas wie 3 verschiedene Schaltungen als Last, 2 verschiedene
Regelungen, etc. zu haben. Und dann entweder 6 Top-Level Schaltungen zu
erstellen, oder eine Top-Level Schaltung zu haben bei der man schnell
die Last Nr. 2 durch die Last Nr. 3 ersetzen kann und wieder zurück.

S.31 in diesem pdf
https://sus.ziti.uni-heidelberg.de/Lehre/VLSIVorle...
hat so die Andeutung von einer Unterschaltung die Verbindungen zu einem
Schaltplansymbol in einer übergeordneten Schaltung hat. Das ist aber
nicht weiter beschrieben.
Alle anderen Links zu "Subcircuits" binden nur Modelle ein, bei denen
die Unterschaltung nur eine Netzliste ist die keine grafische
Repräsentation hat.
Geht das in LTspice überhaupt?
Und wenn nicht, kann ich aus einer mit LTspice gemalten "normalen"
Schaltung einen subckt machen, auch wenn ich dann die Möglichkeit
verliere einfach mit dem Grafik-Editor drin Änderungen machen zu können?

Vielen Dank für eure Hinweise

Autor: Volker SK (vloki)
Datum:

Bewertung
1 lesenswert
nicht lesenswert
Schau mal da_
http://www.home.hs-karlsruhe.de/~klal0001/download...
Unter 5.2 Hierarchical Blocks

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
1 lesenswert
nicht lesenswert
Hallo,

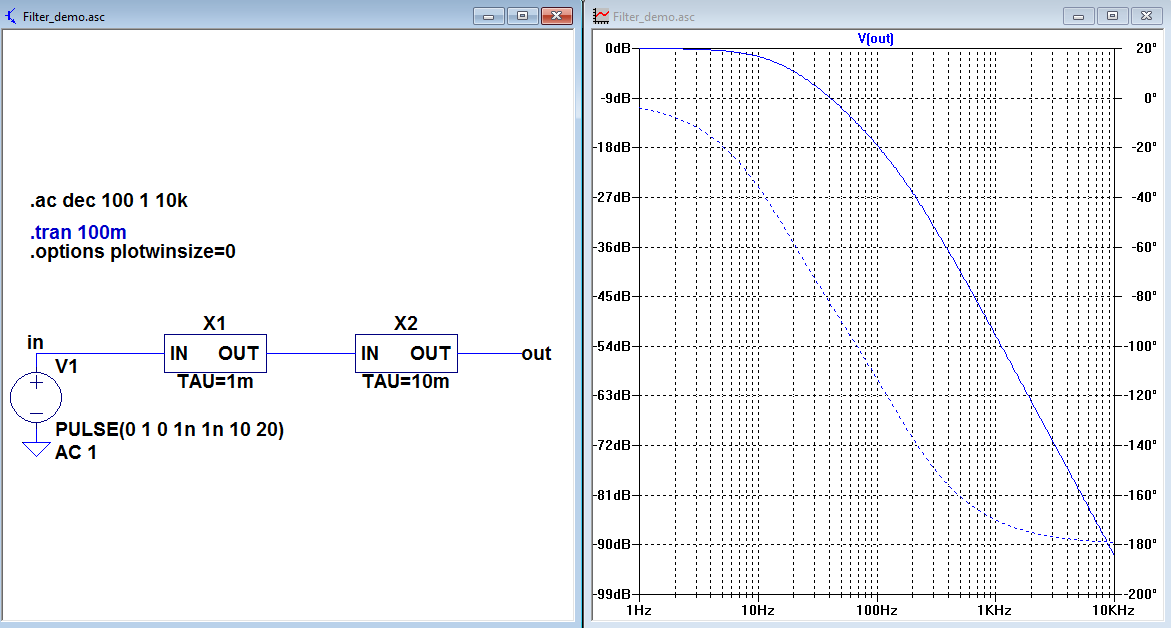

Hier mal das Beispiel von Seite 31 als hierarchischer Schaltplan.
Symbol und Schaltplan müssen den gleichen Namen haben und im Ordner des
Top-Level Schaltplanes liegen. Mit Rechtsklick auf das Symbol im
Schaltplan kann man auch in den darunterliegenden Schaltplan eintauchen
und sogar Probes setzen.

Du hättest auch auf auf Seite 31 links das Subcircuit 1:1 abtippen
können und dazu ein Symbol machen. LTspice hätte auch das verstanden.

Gruß
Helmut

Autor: asd (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für eure Tipps, "Hierarchical Blocks" war der Begriff den
ich gebraucht habe.
