Netzfilter bemessen

Markus Gast 11.10.2016 16:53 #4751445

Lesenswert?

•

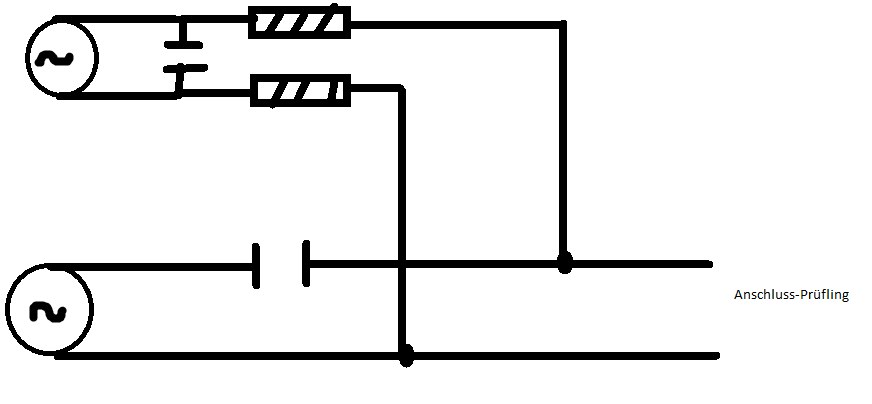

Ich hab hier ein kleines Koppelnetzwerk. Oben Netzspannung (50Hz) ...
unten 2KHz aufwärts. Wie dimensionier ich den oberen Netzfilter?

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Netz Gast 11.10.2016 17:38 #4751499

Lesenswert?

•

▲
▼

Um was zu erreichen ?
Also welche Ziele sollen verfolgt werden ?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Interessierter Gast 12.10.2016 09:40 #4752083

Lesenswert?

•

▲
▼

Der untere Teil soll wohl den Gleichanteil blocken. Wie dimensioniere
ich den?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Dergute W. (derguteweka) 12.10.2016 09:45 #4752089

Lesenswert?

•

▲
▼

Moin,

Du brauchst irgendwelche Werte fuer die Impedanzen aller Beteiligten;
also vom Netz, dem "2kHz aufwaerts" und dem "Anschluss-Pruefling".
Damit kannst du dann Bauteilewerte berechnen.

Gruss
WK

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Markus Gast 12.10.2016 09:50 #4752094

Lesenswert?

•

▲
▼

Innenwiderstand der 2KHz Quelle ist 10Ohm, Prüflingsanschluss ebenso 10
Ohm.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
