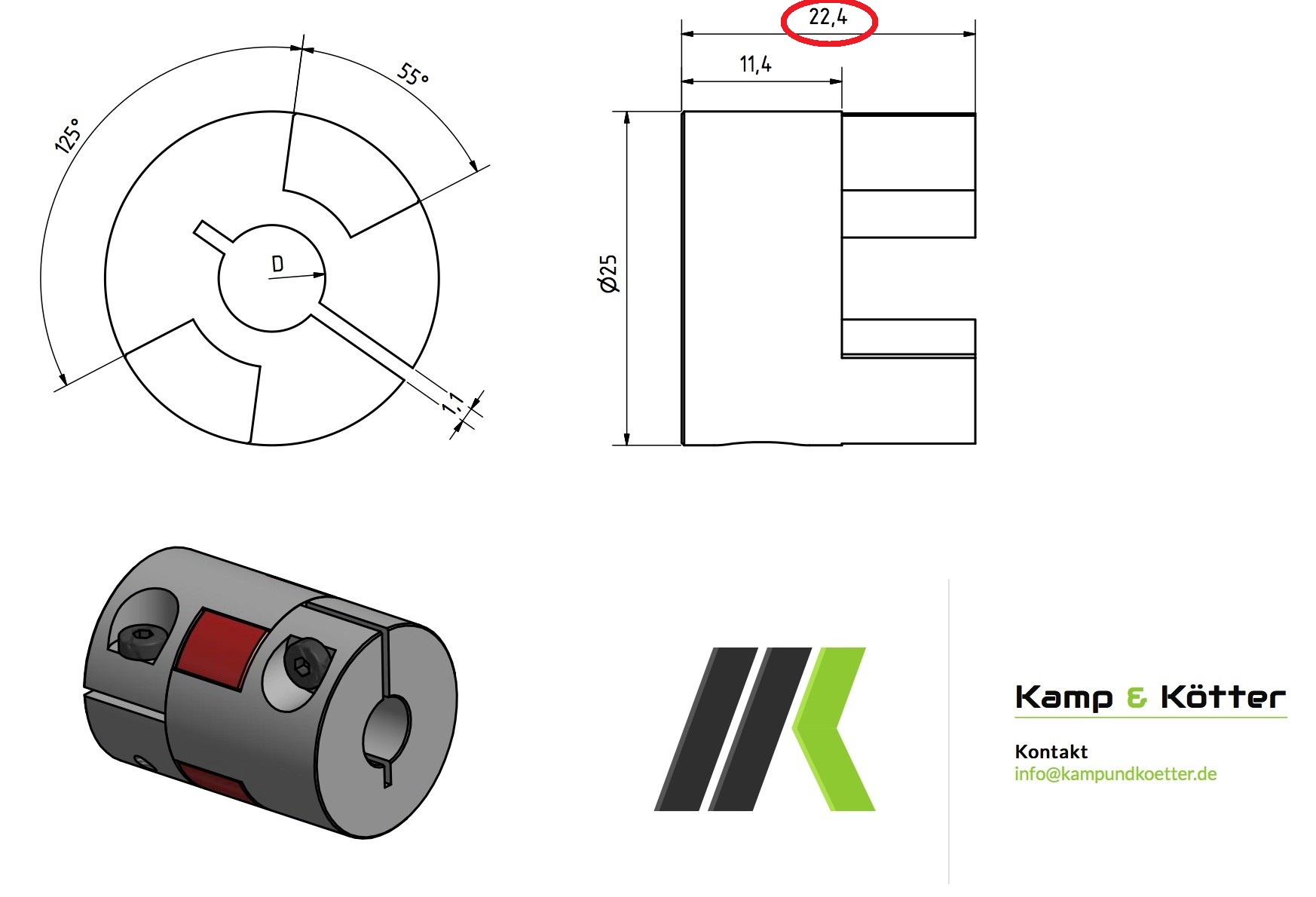

Hallo, ich bräuchte eine Wellenkupplung / Klauenkupplung nach Maß
gefertigt.
Ob mit 2, wie auf dem Bild 3 oder 4 Zapfen ist mir dabei egal. Den
passenden Stern benötige ich auch nicht.

Das besondere an der Kupplung ist jedoch das der Zapfen an der Kupplung
auf beiden Seiten 30mm (+ - 4mm) lang sein muß.
Seite A benötigt einen Wellendurchmesser von 6mm
Seite B benötigt einen Wellendurchmesser von 14mm

zur Wellenbefestigung genügt ein Queerloch um die Welle direkt mit einer
Madenschraube zu fixieren.


Falls jemand eine passende Kupplung herstellen kann oder ein Portal oder
eine Firma kennt die so etwas herstellen kann würde ich mich über Infos
freuen.

von Sebastian H. (pic_freak)


Bewertung
1 lesenswert
nicht lesenswert
Moin,

diese Art von Kupplung ist auch unter dem Begriff Elastomerkupplung
bekannt.

http://www.rw-kupplungen.de/produkte/praezisionskupplungen/elastomerkupplungen.html

http://www.kbk-antriebstechnik.de/de/produkte/elastomerkupplungen/

http://www.jakobantriebstechnik.de/wordpress/?page_id=4975

Bei Sonderlösungen kommt es immer auf die Stückzahl an. Meistens ist es
doch wirtschaftlicher seine Anwendung auf ein Strandardbauteil
auszulegen bzw. umzubauen.

einfach mal gurgeln :)

Gruß

Sebastian

: Bearbeitet durch User
von Max G. (l0wside) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Für so was ist die Zerspanungsbude vermutlich die bessere Adresse.
CNC-Ecke ginge auch (wenn man dort im Marktforum anfragen will, muss man
aber erst eine Mindestzahl an Postings vorweisen können).

von Andreas L. (andreas_l523)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Es kann sehr einfach gehalten werden wie in der Zeichnung und auch aus
Kunststoff oder so sein.

von Walter T. (nicolas)


Bewertung
0 lesenswert
nicht lesenswert
Falls der Anwendungsfall eine andere Kupplungsform zuläßt:

Bei Oldham-Kupplungen kann man für gewöhnlich die beiden Seiten und das
Elastomer einzeln bestellen. Dann sind unterschiedliche
Wellendurchmesser kein Problem.

von Lars B. (larsb)


Bewertung
0 lesenswert
nicht lesenswert
Bei  Zerspanungsbude.de kann dir ganz sicher jemand helfen.

Ich gehe davon aus dass du einen Axialen Versatz von 2 Wellenenden
ausgleichen möchtest.
Vielleicht gibt es dafür doch fertige Teile die man kaufen kann.
z.B.
http://www.directindustry.de/industrie-hersteller/teleskopische-welle-113770.html

von Andreas L. (andreas_l523)


Bewertung
0 lesenswert
nicht lesenswert
Danke für die Beiträge. Das Probelm bei fertigen Kupplungen ist leider
das die Klauen höhe meist nur 10-15 mm ist, ich jedoch 30mm brauche.
Versuche es mal in der Zerspanungsbude. Danke für den Tipp

von Björn R. (sushi)


Bewertung
0 lesenswert
nicht lesenswert
Da du ja schreibst, dass es auch aus Kunststoff sein darf: Shapeways.
LG, Björn

von Andreas L. (andreas_l523)


Bewertung
0 lesenswert
nicht lesenswert
Björn R. schrieb:
> Da du ja schreibst, dass es auch aus Kunststoff sein darf: Shapeways.
> LG, Björn

dem 3d Druck traue ich nicht, das bricht dann sicher doch zu leicht.
Dachte bei Kunststoff eher an Pom oder so :-)

von Andreas L. (andreas_l523)


Bewertung
0 lesenswert
nicht lesenswert
Bin in der Zerspanungsbude fündig geworden, danke für den Tipp
