Forum: Analoge Elektronik und Schaltungstechnik Bauteil Identifizierung


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Georg (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo miteinander,

wieder einmal bräuchte ich Eure Hilfe.

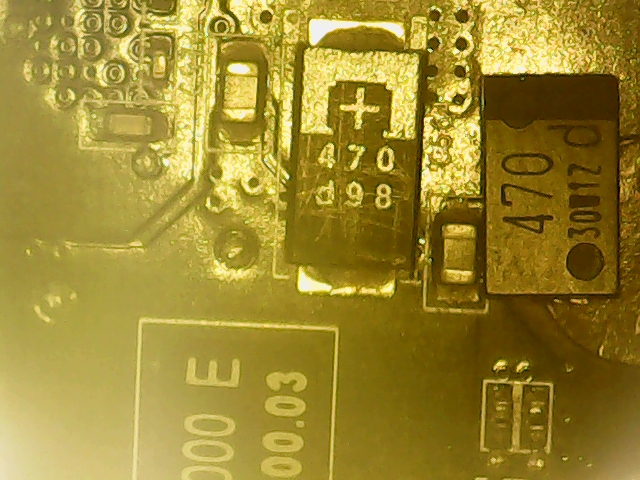

Wenn ich mich nicht irre, sehe ich auf dem Bild doch einen SMD
Kondensator mit 470µF (habe ich mit einem Kapazitätsmessgerät
nachgemessen und steht ja auch drauf).

Wie von Elkos gewohnt gibt es ja eine + und - Seite.
Ich habe aber schon des Öfteren erlebt, dass auf dem PCB die markierte
Seite manchmal + und manchmal - ist. Ich orientiere mich dann immer an
den umliegenden Elkos.

Mit diesen SMD Elkos habe ich aber keine Erfahrung. Den SMD Elko rechts
im Bild möchte ich durch den Elko links (nachdem ich ihn entlötet habe)
ersetzen. Rechts im bild ist eine Markierung, so wie ich sie auch auf
dem PCB habe. Allerdings weiß ich nicht, wenn ich den Elko links auf dem
Bild entlöte, wie rum er auf das PCB muss, wo der alte SMD Elko (rechts
im Bild) drauf war.

Außerdem bin ich ja gewohnt, dass auf Elkos eine Spannungsangabe drauf
steht. Ist das hier egal, da es dieselbe Baugröße ist oder sollte ich
nach der Nummer auf den SMD Elkos lieber googlen?

: Verschoben durch Moderator
von Georg (Gast)


Bewertung
-2 lesenswert
nicht lesenswert
Keiner da?

von Chris F. (chfreund) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ich würde immer vermuten, dass bei allen THT und runden SMT die
Markierung "-" ist und bei eckigen SMT "+".

https://www.mikrocontroller.net/attachment/33271/Cap-elko-smd-polarity.jpg

Beitrag "Polarität SMD Kondensatoren"

von Alex W. (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Das ist ein Tantalkondensator. Diese haben immer (ich kenne die nicht
anderst) die Markierung am Pluspol!

von hinz (Gast)


Bewertung
0 lesenswert
nicht lesenswert

von Dieter W. (dds5)


Bewertung
0 lesenswert
nicht lesenswert
Panasonic verwendet diese Kennzeichnung für die Nennspannung
1
R. Voltage (V.DC) 2.0 2.5 4.0 6.3 8.0 10.0
2
Code               d   e   g   j   k   A

Die Teile würden demnach 2V vertragen.

Antwort schreiben
