Wie erstelle ich Keypad-PCB-Kontaktflächen in KiCAD ?

General E. OP #4859256
Hi,

ich versuche mich grade an meiner ersten PCB und suche nun seit geraumer
Zeit nach diesen Keypad-PCB-Kontaktflächen.

wie würde ich diese erstellen.. ich meine, normalle traces sind es ja
nicht, denn die sind isoliert und diese Kontakrflächen müssen ja offen
sein.

Gibt es hierfür spezielle libarys?

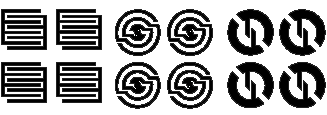

Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Bernd W. Persönliche Seite #4859356
Hallo general.

General E. schrieb:

> ich versuche mich grade an meiner ersten PCB und suche nun seit geraumer
> Zeit nach diesen Keypad-PCB-Kontaktflächen.
>
> wie würde ich diese erstellen.. ich meine, normalle traces sind es ja
> nicht, denn die sind isoliert und diese Kontakrflächen müssen ja offen
> sein.

Du könntest sie ähnlich wie Slidesensor Flächen anlegen.
Es gibt verschiedene Wege, das einfachste könnte sein, das
Mikrowellentool dafür zu missbrauchen.

Für näheres folge diesem Link und seinen Verzweigungen:
Beitrag "KiCAD Footprint Sensorfläche"


> Gibt es hierfür spezielle libarys?

Stöbere mal in https://github.com/KiCad?page=1 Ich habe leider den
Überblick verloren, was es mittlerweile so alles gibt.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de
