Hallo Zusammen,

mein Name ist Rudolf und ich hoffe das Ihr mir weiterhelfen könnt.

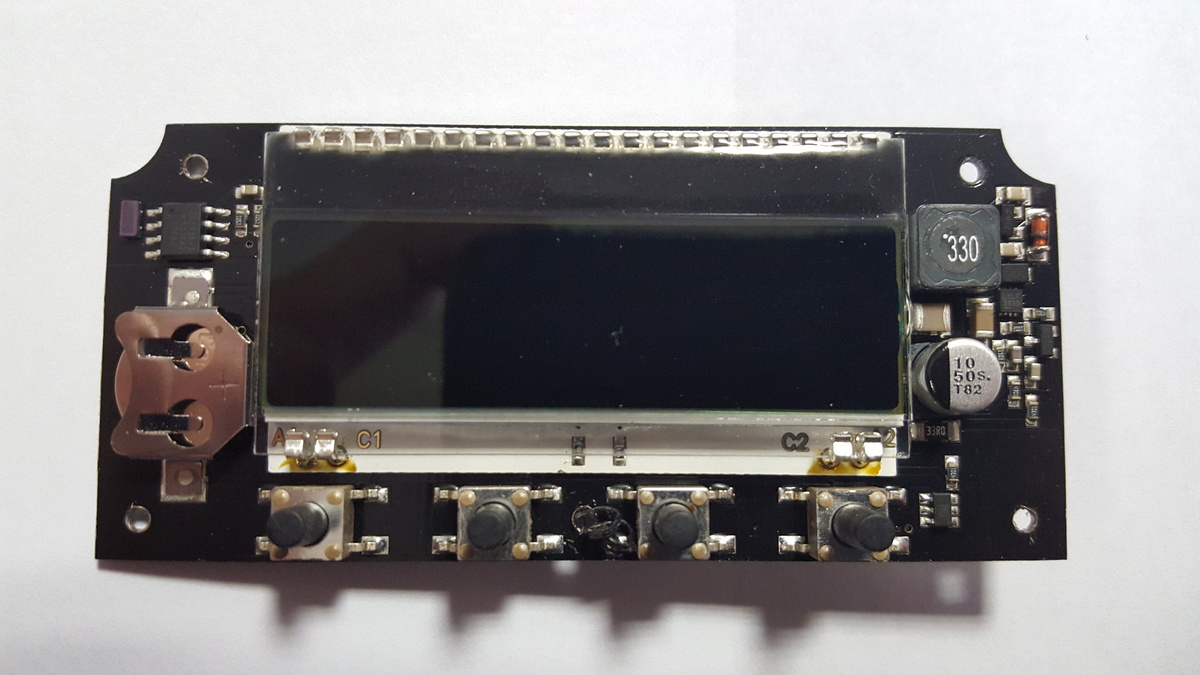

Ich bin auf der Suche nach der Platine auf dem angehängten Foto, leider
bin ich mir nicht sicher ob es diese direkt aus dem Regal gibt oder ob
es sich um eine Sonderanfertigung handelt. Vielleicht hat jemand von
euch einen Tipp, da ich schon Stunden damit verbracht habe, das Netz
danach zu durchforsten, bin jedoch nicht fündig geworden.

Vielen Dank und einen guten Start in die Woche

VG
Rudolf

von A. S. (achs)


Bewertung
0 lesenswert
nicht lesenswert
Die Platine scheint doch aus irgendeinem Wecker oder sowas zu stammen.
Wo hast Du sie denn her? Was steht denn auf Vorder- oder Rückseite an
möglichen Hinweisen auf einen Hersteller oder Funktion? Zumindest der
Anschluss auf der Rückseite wäre interessant, oder (falls es keinen
gibt) die Funktion des Stand-Alone-Gerätes.

von Chris L. (kingkernel)


Bewertung
1 lesenswert
nicht lesenswert
Das Display scheint von Electronic Assembly zu sein.

http://www.lcd-module.de/produkte/dog.html

Wo kommt die Platine denn her?

von gado99 (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Danke für das Feedback.

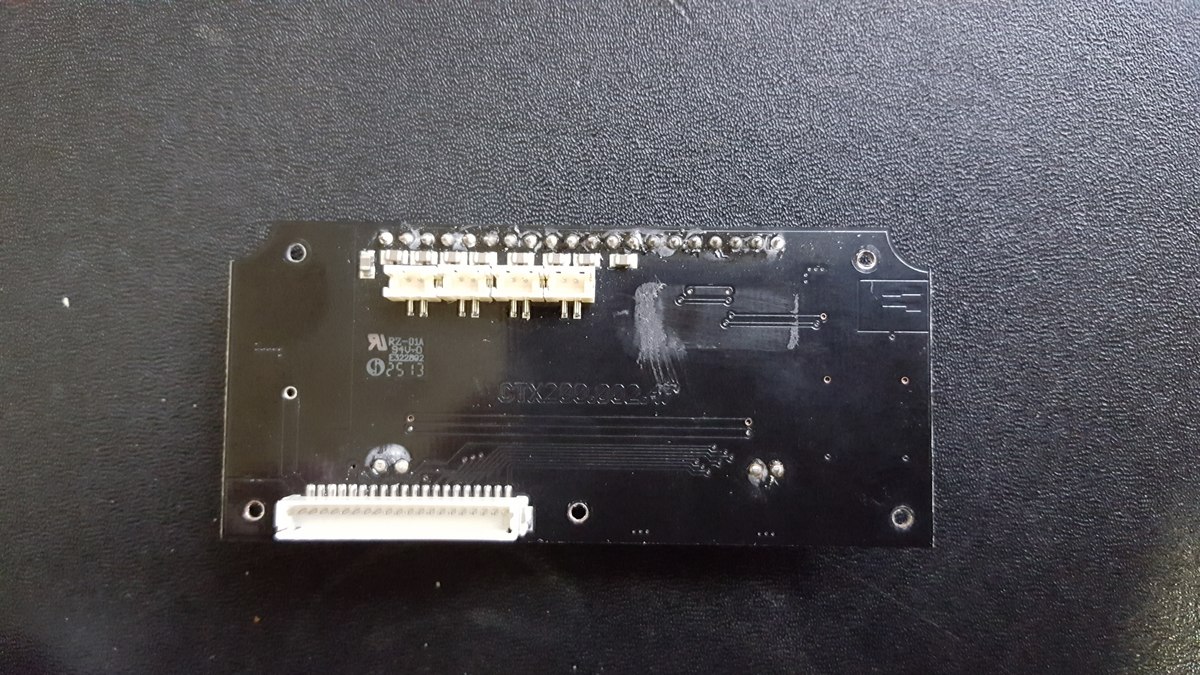

hier mal ein Bild von der Rückseite.

Da sind 4 Anschlüsse, (sieht aus wie Lüfter Spannungsversorgung aus
einem PC ??) und eine Buchse für ein Schnittstellenkabel ?

Leider bin ich nicht vom Fach und hab hier auch keine weiteren
Anhaltspunkte für was es genau sein könnte. Das Display ist aus einer
von etlichen Kisten Schrott die der Voreigentümer unserer Wohnung uns
zur Entsorgung überlassen hat. Das Teil sieht halt noch wertig aus.
Wahrscheinlich ist es auch Zeitverschwendung danach zu suchen

Wollte dennoch mal kurz mein Glück bei euch im Forum versuchen,ob jemand
auf Anhieb eine Idee hat.

von Peter Lustig (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Moin,
die 4x2 Buchsen sind sicherlich für die Taster.
Die andere Buchse ist Versorgung und LCD.

Das sollte sich schnell testen lassen.

von Christoph db1uq K. (christoph_kessler)


Bewertung
0 lesenswert
nicht lesenswert
https://forum.z-wave.me/viewtopic.php?t=20527&p=51742
dasselbe Display, aber auch keine Antwort.
Dummerweise gibt es auch eine Klimaanlage namens RZ-01a und einen
Steckverbinder einer Firma AirBorn mit dem Namen. Das "94v-0" scheint
nur eine Qualitätsnorm von UL zu sein.

von ??? (Gast)


Bewertung
0 lesenswert
nicht lesenswert
im Zweifel wegschmeißen... Displays dieser Größe sind billiger als eine
Stunde im Netz suchen und am Ende ist es defekt...

von gado99 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hallo Zusammen,

hab es drann gegeben, Danke für eure Hilfe...

VG
Rudolf
