Autor: Mike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich arbeite mit Altium Designer 17.0.9.

Nachdem ich einen Design Rule Check durchgeführt habe bekomme ich den
"Design Rule Verification Report".
Wenn ich in diesem Report auf einen Fehler klicke wird im PCB
der zoom zwar geändert aber der betreffende Fehler wird nicht
"highlight". Ich sehe also nicht im PCB welche Leitungen einen Fehler
haben. Auch wenn ich nachträglich hineinzoome, der Fehler wird nicht
angezeigt.
Ich hab natürlich den Show-DRC Error Markers gesetzt, unter "Board
Layers and Colors".
Bei der vorletzten Altium-Designer-Version ging das "Highlight" der
DRC-Errors.

Kann mir da jemand helfen.

Danke im voraus
Mike

Autor: Mike (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

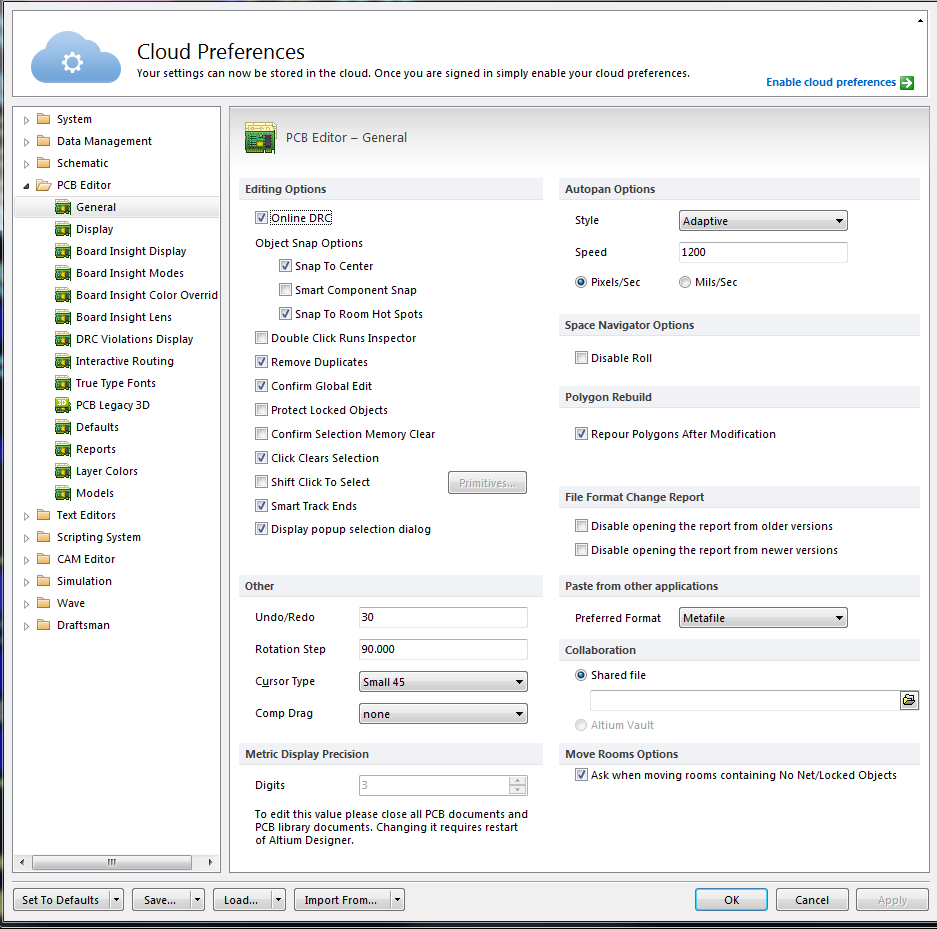

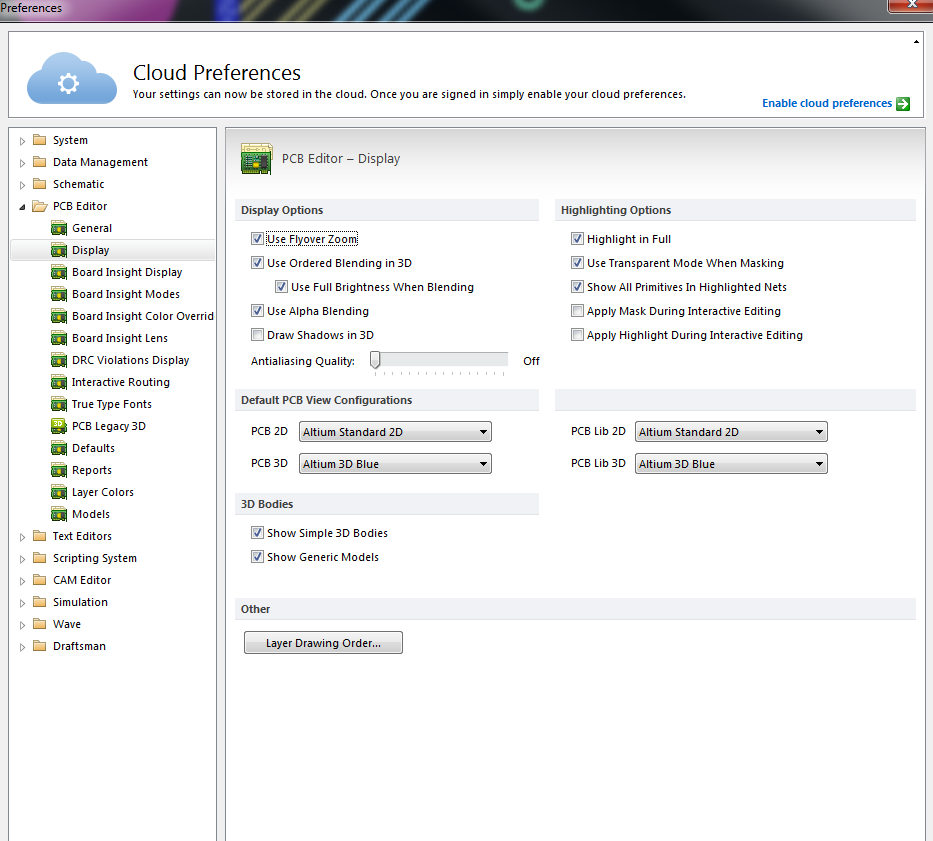

Ich hab noch ein paar Screenshots gemacht
wo Einstellungen relevant zum Thema sind.

mfg
Mike

Autor: Mike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Ich hab jetzt mal absichtlich einen Clearance-Fehler gezeichnet.
Wenn ich den Online-DRC ausschalte und den Design-Rule-Check starte,
dann wird im PCB die Leiterbahn mit Error-Markers maskiert.
Das geht.

Bei der Regel für "Parallel Segment" bekomme ich keine! Error-Markers,
obwohl der "Design Rule Verification Report" dies anzeigt.

->Das Problem tritt anscheinend bei der "Parallel Segment"-Rule auf.

Wenn ich den Online-DRC einschalte, dann kann ich nicht nach dieser
Regel routen.

Ich probiere noch ein wenig bei den Einstellungen, wenn ich nichts finde
dann werde ich mich wieder an den Altium Support wenden.

mfg
Mike

Autor: Mike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo
Ich hab jetzt das Dokument
"Design Rule Checking - Altium Wiki" gelesen.

Hierin steht:

After the check has completed, all violations will appear listed as
messages in the Messages panel.If the Create Violations report
option is enabled, clearance, length and width errors will be
highlighted on the PCB document.

Das heißt für mich, dass nur Clearance, Length and Width bei Error im
PCB angezeigt wird.

Meine Frage hat sich somit gelöst, dass Altium einen "Parallel Segment"
- Error nicht anzeigen kann.

mfg
Mike

Autor: Andreas S. (Firma: Schweigstill IT) (schweigstill) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Oh, vielen Dank für Deine Untersuchungen und Hinweise! Dann bin ich wohl
offenbar nicht zu dumm, diese DRC-Fehler darstellen zu lassen. Ich bin
mir auch sicher, dass früher (<= AD 15) die Fehlerdarstellung besser
bzw. vollständiger war.

Autor: M.A. S. (mse2)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Gerade hatte ich das gleiche Problem mit Hole-to-Hole Clearances, die
zwar gelistet aber im PCB nicht angezeigt wurden.

Abhilfe:

Tools -> Preferences -> PCB Editor -> DRC Violations Display

Dort "Violation Overlay" auswählen: klappt!


Screenshot im pdf.

Autor: Wühlhase (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank fürs Berichten. :)

Autor: Mike (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Danke M.A.S.

Du hast das Problem(Anzeigen vom "HoleToHole Clearance Fehler" im PCB)
sehr gut im Bild dargestellt. Hut ab.
Danke
Ich habe jetzt auch das "Häckchen" gesetzt.


Zusätzlich:
Wichtig ist auch, dass man abhängig vom angezeigten Fehler(Design Rule
Verification Report) der betreffende Layer sichtbar geschalten ist.
z.B. Der Fehler "Silk to Silk clearance" wird im PCB angezeigt wenn der
Silk(Top oder Bot)-Layer sichtbar bzw. eingeschalten ist.

mfg
Mike
