Eine Einführung in Gleichrichterschaltungen
27. Juni 2016 von Donald Krambeck
Eine wichtige Einsatzmöglichkeit der Diode findet sich im Design der
Gleichrichterschaltung wieder. Vereinfacht dargestellt, wandelt diese
Schaltung Wechselstrom (AC) in Gleichstrom (DC) um. Dies ist ein
elementarer Schaltkreis für ein AC-zu-DC Stromversorgungsdesign.
Die Gleichrichterschaltung
Um eine Schaltung mit Energie zu versorgen, wird eine Stromversorgung
benötigt. Und falls du ein Elektrogerät über eine Wechselstromquelle
antreiben willst, dann wird ein Gleichrichter benötigt.
Abbildung 1.1 stellt ein schematisches Diagramm einer
Gleichstrom-Stromversorgung dar. Es gibt eine 120V (RMS) 60Hz AC-Leitung
welche die Stromversorgung speist, die eine Spannung VO für die
elektronischen Schaltung (Ladungsblock) liefert. VO muss eine stabile
DC-Spannung haben, um die korrekte Funktion des elektronischen
Schaltkreises sicherzustellen.

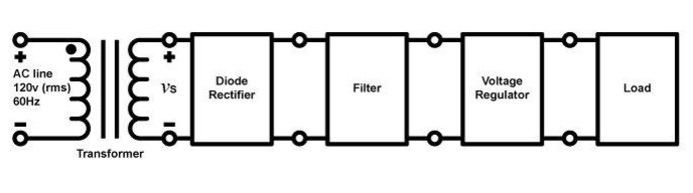

Abbildung 1.1

Wenn man sich das Diagramm ansieht, sehen wir zuerst den Transformator.
Dieser Trafo ist ein Abwärtstransformator, der eine hohe Wechselspannung
in eine niedrigere Wechselspannung zum Eingang in den Gleichrichter
„herunterstuft“. Dieser Transformator besteht aus zwei separaten
Spulenwicklungen (primäre und sekundäre Spule), die eine
unterschiedliche Anzahl von Windungen haben, N1 für die primäre und N2
für die sekundäre. Somit kann die AC-Spannung vS als 120(N2/N1)V (RMS)
geschrieben werden und wird zwischen den beiden Endpunkten der
sekundären Spule gemessen.
Danach wandelt der Dioden-Gleichrichter die AC-Spannung vS in eine
DC-Spannung um. Diese Spannung wird starke Schwankungen aufweisen und
ist somit nicht geeignet für den elektronischen Schaltkreis. Ein Filter
wird für den Ausgleich der Schwankungen verwendet.
Allerdings wird die Spannung auch nach der Filterung Schwankungen
aufweisen, die als Restwelligkeit bekannt sind. Letztendlich wird ein
Spannungsregler verwendet, um die Restwelligkeit stark zur reduzieren
und eine zuverlässige Gleichstromzuleitung aufzubauen.

Halbwellengleichrichterschaltung
Der Halbwellengleichrichter eliminiert die negativen Abschnitte der
Eingangssinuskurve. In Abbildung 1.2 (A) wird der
Halbwellengleichrichter dargestellt. In diesem Artikel werden wir das
Modell des konstanten Spannungsabfalls (CVD) einer Diode aufgrund dessen
Einfachheit verwenden. Durch dieses Modell wird uns gegeben

v0=0 wenn  vS<VD
Gleichung 1.1 (A)

v0=vS−VD wenn  vS≥VD
Gleichung 1.1 (B)

wobei VD ≈ 0,7V. Die obigen Gleichungen führen zur
Übertragungscharakteristik dargestellt in Abbildung 1.2 (B). Abbildung
1.2 (C) zeigt die Ausgangsspannung die gegeben ist, wenn die
Eingangsspannung vS sinusförmig ist.


Abbildung 1.2 (A) Der Halbwellengleichrichter

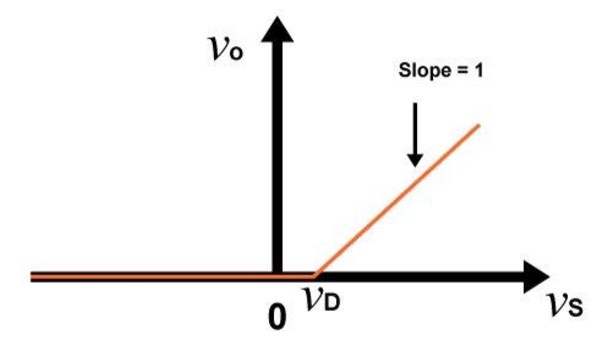

Abbildung 1.2 (B) Übertragungscharakteristik der Gleichrichterschaltung

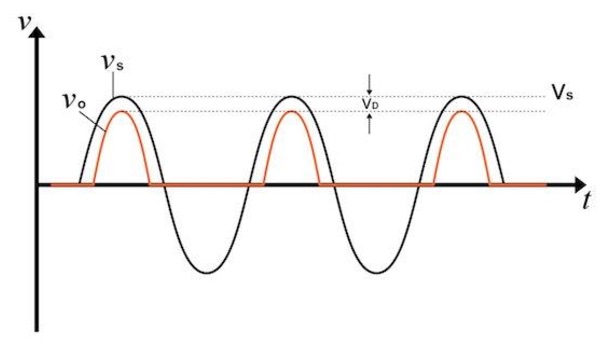

Abbildung 1.2 (C) Eingangs- und Ausgangskurvenverläufe

Wenn bestimmt werden soll, welche Dioden in einer Gleichrichterschaltung
zu verwenden sind, dann gibt es zwei Dinge zu beachten: 1. Die
Diodenfähigkeit Stromstärke zu handeln, welche auf Basis der größten
Stromstärke gewählt werden muss, die voraussichtlich durch die Diode
geleitet wird, und 2. Die Spitzensperrspannung (PIV), welche die höchste
Sperrspannung ist, welche an der Diode anliegen wird; die Diode muss
fähig sein, die PIV auszuhalten. Wenn man sich Abbildung 1.2 (A)
ansieht, dann können wir feststellen, dass wenn die Spannung vS negativ
ist, die Diode ausgeschaltet wird und die Spannung vO einen Wert von
Null haben wird, was zu einer Sperrspannung in der Diode in der
Größenordnung vS führt. Deshalb ist PIV der Scheitel von vS:

PIV = VS
Gleichung 1.2

wobei VS (mit einem großen V) den Scheitelwert der Eingangssinuskurve
darstellt.
Ein zu beachtender Punkt ist, dass die Schaltung ganz klar nicht
effektiv arbeiten wird, wenn der Scheitelwert der Eingangskurve nicht
signifikant höher als VD ist. Beispielsweise wird ein Sinuseingang mit
einem Scheitelwert von 200mV überhaupt nicht gleichgerichtet wird, da
die Diode nie „eingeschaltet“ wird, sprich, es wird niemals signifikante
Strommengen leiten.

Vollwellengleichrichterschaltung
Im Gegensatz zum Halbwellengleichrichter kann der
Vollwellengleichrichter sowohl den negativen als auch den positiven
Bereich der AC-Eingangsspannung verwenden. Um ein einpoligen Ausgang zu
erzielen, muss der negative Bereich der Sinuswellenform invertiert
werden. Dies kann durch Verwendung der Schaltung in Abbildung 1.3 (A)
erreicht werden.

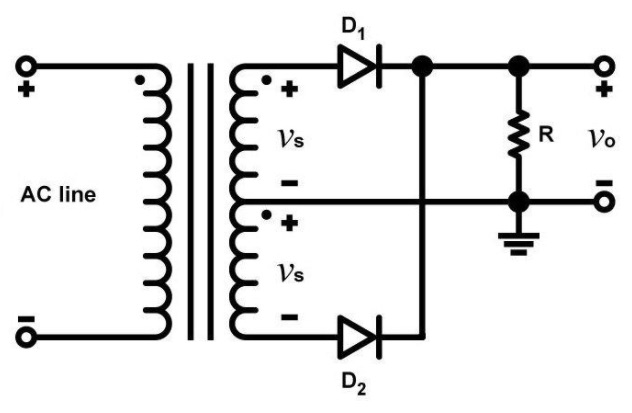

Abbildung 1.3 (A) Vollwellengleichrichterschaltung; der Transformator
hat eine Mittelpunktanzapfung in der Sekundärspule

In dieser Konfiguration hat die Sekundärspule des Abwärtstransformators
eine sogenannte „Mittelpunktanzapfung“. Eine Mittelpunktanzapfung, oder
CT, ist ein elektrischer Kontakt, der auf halber Höhe der Wicklung
besteht. Diese CT wird verwendet, um zwei gleiche Spannungen, vS, über
beide Hälften der Sekundärspule des Transformators zu liefern. Wenn die
Eingangsspannung positiv ist, dann werden beide vS Signale auch positiv
sein und wenn die Eingangsspannung größer als VD wird, dann wird Diode
D1 leiten und Diode D2 wird in Sperrrichtung vorgespannt sein. Der Strom
der in Diode D1 fließt wird auch durch Widerstand R fließen und dann
zurück zum CT. Die Schaltung verhält sich wie ein
Halbwellengleichrichter während der positiven Halbwelle einer
Eingangssinuskurve.
Während der negativen Halbwelle werden beide vS Spannungen negativ sein.
Jetzt ist Diode D1 in Sperrrichtung vorgespannt und Diode D2 ist
leitend. Der Strom der durch D2 fließt, wird dann durch Widerstand R
fließen und dann zurück zum CT.
Dadurch fließt der Strom während beider Halbwellen und außerdem wird der
Strom durch den Wiederstand immer in die gleiche Richtung fließen. Das
Ergebnis ist eine einpolige Ausgangsspannung, wie in Abbildung 1.3 (C)
gezeigt wird.

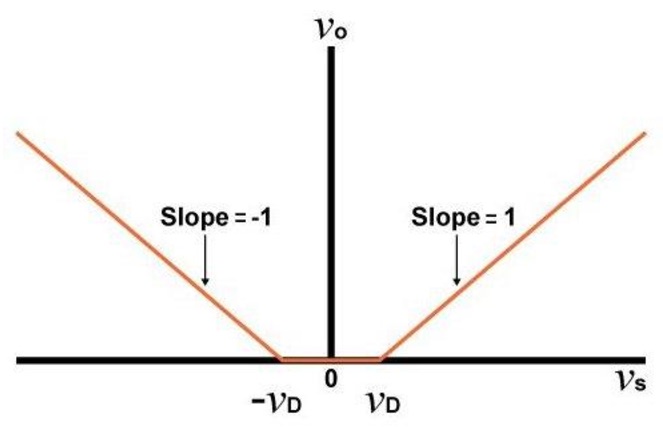

Abbildung 1.3 (B) Übergangscharakteristik für den
Vollwellengleichrichter
Wenn wir den Schaltungsbetrieb während einer positiven Halbwelle
betrachten, ist die Spannung an der Kathode von D2 (vS - VD) und die
Spannung an der Anode von D2 ist -vS. Die PIV ist somit (VS - VD) -
(-VS):
PIV = 2VS - VD
Gleichung 1.3

Beachte, dass die PIV grob das Doppelte eines Halbwellengleichrichters
beträgt.

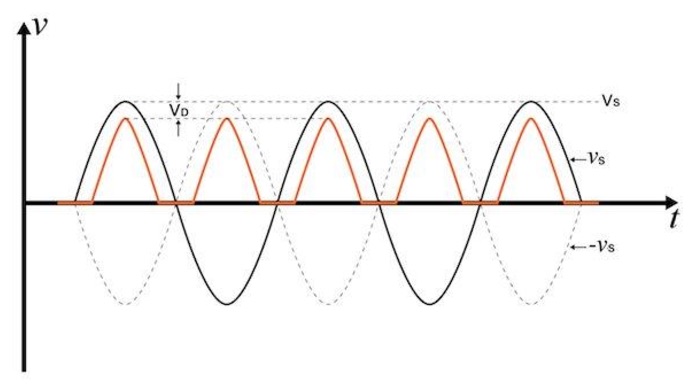

Abbildung 1.3 (C) Eingangs- und Ausgangskurvenverläufe


Fazit
In diesem Artikel haben wir den Zweck einer Gleichrichterschaltung als
auch zwei Arten von Gleichrichter besprochen: den
Halbwellengleichrichter und den Vollwellengleichrichter. Gleichrichter
sind elementare Schaltungen für Stromquellen, die eine
AC-Eingangsspannung in eine DC-Stromquelle umwandeln, die in
elektronischen Schaltungen verwendet werden kann. Wir haben gesehen,
dass Halbwellengleichrichter wechselnde Halbwellen der Eingangskurve
verwenden, während Vollwellengleichrichter sowohl positive als auch
negative Halbwellen nutzen.
