Universelle Logikgatter
06. November 2015 von David Knight
______________________________________
Einführung
Ein universelles Logikgatter ist ein Logikgatter, das verwendet werden
kann, um alle anderen Logikgatter zu konstruieren. Es gibt viele Artikel
über NAND und NOR als universelle Logikgatter, aber viele dieser Artikel
lassen andere Gatter weg, die auch universelle Logikgatter sind. Dieser
Artikel behandelt Zweieingangs-Logikgatter, demonstriert, dass das
NAND-Gatter ein universelles Gatter ist und führt vor, wie andere Gatter
als Universalgatter zur Konstruktion beliebiger Logikgatter verwendet
werden können.
Zweieingangs-Logikgatter

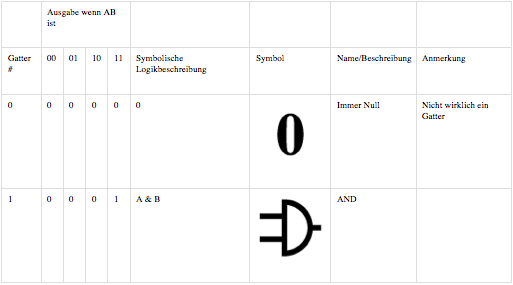

Für 2 logische Eingänge gibt es 16 mögliche Logikgatter. Tabelle 1
definiert die 16 Logikgatter, zeigt Logiksymbol, Verhalten in
Symbollogik, den Namen, Anmerkungen.
Man ist am vertrautesten mit den wie folgt genannten: NAND, NOR, AND,
OR, XOR. Tabelle 1 beinhaltet diese, als auch AND- und OR-Gatter mit
entweder negiertem Eingang, Logik 0 und Logik 1 (welche nicht wirklich
Logikgatter sind) und einigen Gattern, die nicht wirklich binär sind.

NAND-Gatter ist ein Universalgatter
NAND-Gatter können so verbunden werden, dass sie jedes andere
Logikgatter bilden können. Abbildungen 1, 2, 3 zeigen, wie NAND-Gatter
zur Formierung von INVERTER-, AND- und OR-Gattern verbunden werden
können. Diese Gatter können kombiniert werden, um die anderen
Logikgatter nach der symbolischen Logikdefinition in Tabelle 1 zu
bilden.

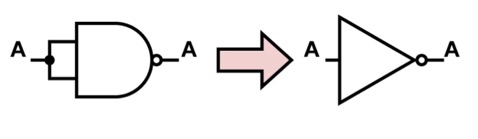

Abbildung 1: Verbinde ein NAND-Gatter um ein INVERTER-Gatter zu
erstellen.

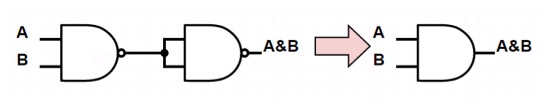

Abbildung 2: Verbinde NAND-Gatter um ein AND-Gatter zu erstellen.

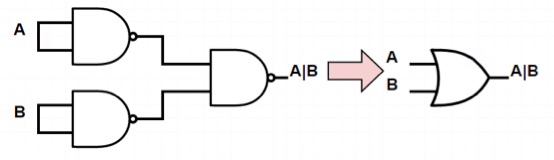

Abbildung 3: Verbinde NAND-Gatter um ein OR-Gatter zu erstellen.

Andere Universalgatter

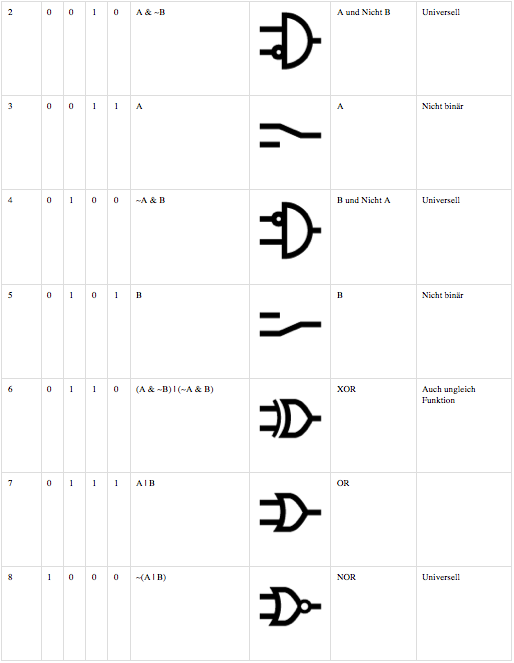

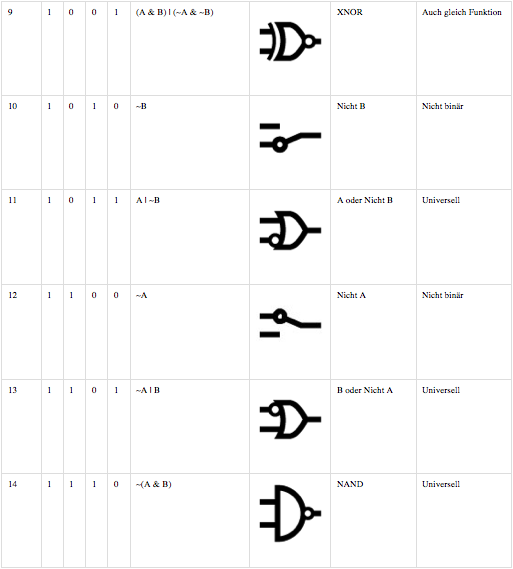

Gatter 2, 4, 11 und 13 sind Universalgatter. Um das zu beweisen, führen
wir vor, wie NAND-Gatter mit diesen Gattern gebaut werden. Gatter 7 und
8 sind das gleiche Gatter nur mit verschiedenen Eingängen invertiert.
Gatter 9 und 10 sind das gleiche Gatter nur mit verschiedenen Eingängen
invertiert. Zu beweisen, dass Gatter 2 und 11 universell sind, ist
ausreichend um zu beweisen, dass Gatter 4 und 13 auch universell sind.
Gatter 11: A | ~B
Abbildungen 4 und 5 zeigen, dass Gatter 11 zu einem INVERTER-Gatter und
AND-Gatter kombiniert werden kann. INVERTER- und AND-Gatter können in
Reihe geschaltet werden, um ein NAND-Gatter zu konstruieren. Da Gatter
11 zur Konstruktion eines NAND-Gatters verwendet werden kann und ein
NAND-Gatter ein Universalgatter darstellt, ist Gatter 11 ein
Universalgatter. Da Gatter 11 und 13 Spiegelungen voneinander sind, ist
Gatter 13 auch Universalgatter.


Abbildung 4: Verbinde Gatter 11 (A |~B) um ein INVERTER-Gatter zu
erstellen.

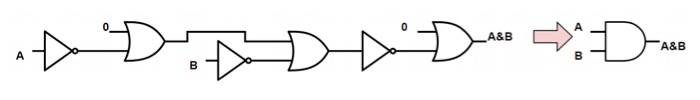

Abbildung 5: Verbinde Gatter 11 (A |~B) um ein AND-Gatter zu erstellen.
Es mag Wege geben, dies mit weniger Gattern zu tun. Die Abbildung hier
ist eine, die vom Autor am schnellsten abgeleitet werden konnte.

Gatter 2: A & ~B
Abbildungen 6 und 7 zeigen, dass Gatter 2 zu einem INVERTER-Gatter und
AND-Gatter kombiniert werden kann. INVERTER- und AND-Gatter können in
Reihe geschaltet werden, um ein NAND-Gatter zu konstruieren. Da Gatter 2
zur Konstruktion eines NAND-Gatters verwendet werden kann und ein
NAND-Gatter ein Universalgatter darstellt, ist Gatter 2 ein
Universalgatter. Da Gatter 2 und 4 Spiegelungen voneinander sind, ist
Gatter 4 auch Universalgatter.

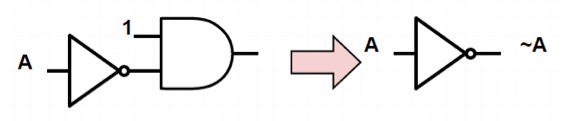

Abbildung 6: Verbinde Gatter 2 (A &~B) um ein INVERTER-Gatter zu
erstellen.

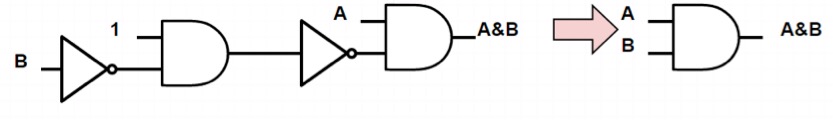

Abbildung 7: Verbinde Gatter 2 (A &~B) um ein AND-Gatter zu erstellen.

Fazit
Dieser Artikel besprach Logikgatter, Universalgatter, demonstrierte,
dass das NAND-Gatter ein Universalgatter ist und hat bewiesen, dass vier
zusätzliche universelle Logikgatter existieren. Dies ist eine
interessante akademische Übung. In der Praxis würde der Autor empfehlen,
weiterhin NAND-Gatter als Universalgatter zu verwenden, weil sie billig
und klein konstruiert werden können oder falls man sich auf Ebene von
Leiterplattenentwürfen bewegt, dass Chips mit tatsächlich gewollten
Gattern verwendet werden und keine Universalgatter.
