Aufgabe Abtastfrequenz

ahmad Gast 21.05.2017 13:16 #5017316

Lesenswert?

•

Hallo kann mir jemand bei der Bearbeitung dieser Aufgabe behilflich
sein?

Wie geht man vor?

Ein ADC hat eine Abtastfrequenz von 1000Hz. Die Leistungselektronik
einer Maschine arbeitet mit einer Plusweitenmodulation(PMW) von 10 kHz.
Wie würde das PMW-Stromsignal aus dem Bild im Frequenzbereich
aussehen?(Diagramm zeichnen mit den folgenden Achsen: Y-Achse
Lichtintensität[A] und X-Achse f[kHz]).

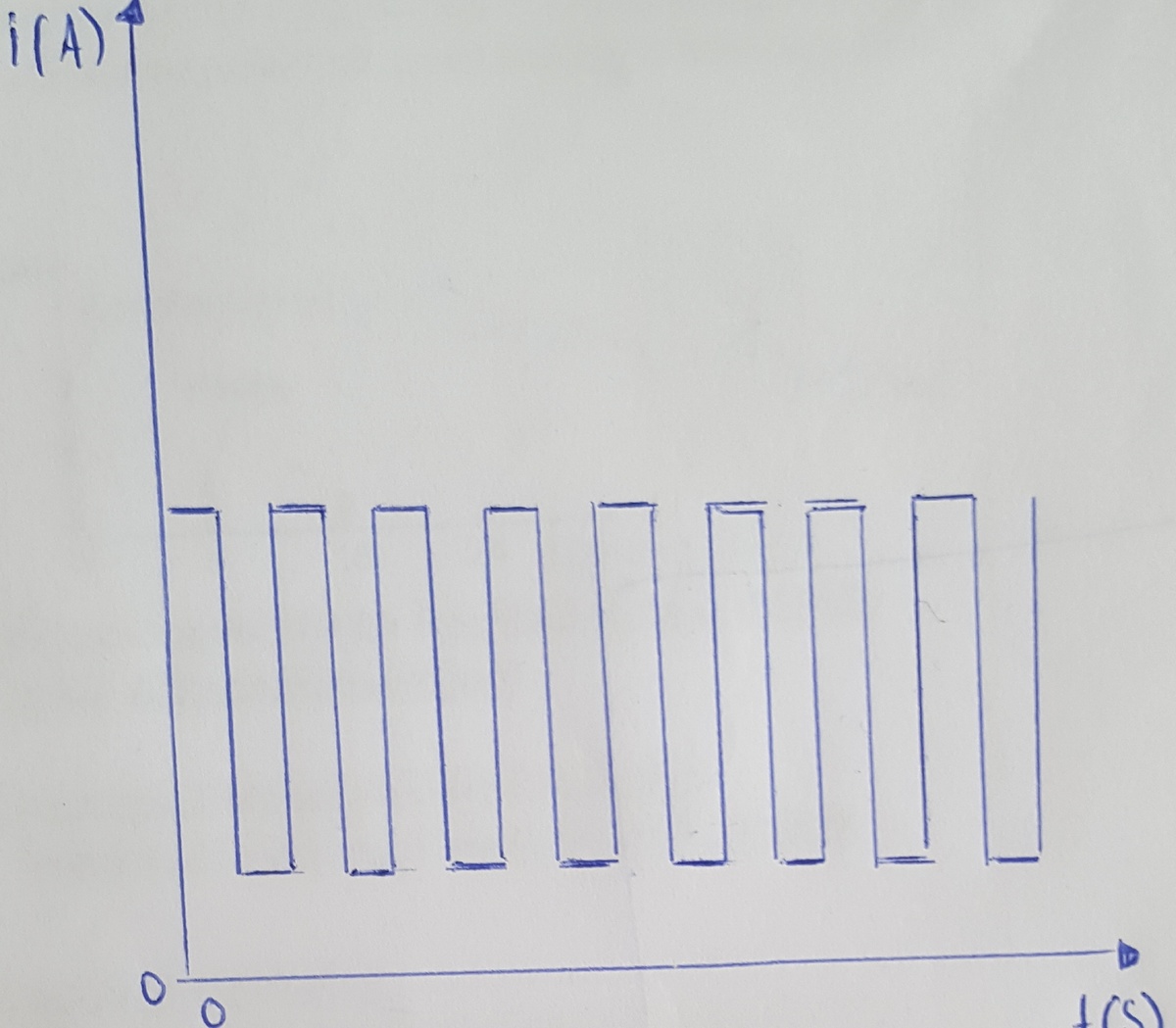

Bild im Anhang.

Vielen Dank im Voraus

Angehängte Dateien:


Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Beitrag melden

Andreas S. (andreas) Admin 21.05.2017 13:26 #5017327

Lesenswert?

•

▲
▼

Gehe einfach Schritt fuer Schritt vor:
- Wie sieht eine einzelne Rechteckfunktion im Frequenzbereich aus?
- Wie sieht eine periodisch Rechteckfunktion im Frequenzbereich aus?
- Wie kann die Abtastung im Frequenzbereich dargestellt werden?

Antwort Zitieren Bearbeiten Löschen Beitrag melden

ahmad Gast 21.05.2017 13:45 #5017347

Lesenswert?

•

▲
▼

Vielen Dank für die schnelle Antwort. Kannst du mir die bitte erklären.
Welche Frequenz muss ich genau betrachten die 1000 Hz oder die 8kHz.

Vielen Dank

Antwort Zitieren Bearbeiten Löschen Beitrag melden

Audiomann Gast 21.05.2017 17:37 #5017526

Lesenswert?

•

▲
▼

Beide. Und die Phase genau genommen auch noch.

Antwort Zitieren Bearbeiten Löschen Beitrag melden
