KiCad - Pcbnew, Design-Regeln

Georg W. OP #5018032
Hello,
habe eine Frage zu den KiCad Designregeln des Pcbnew-Programms.

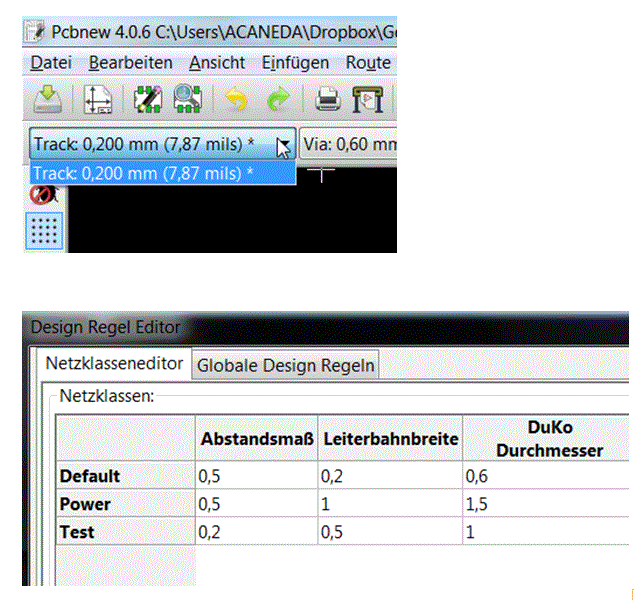

Habe im Netzklasseneditor die Netzklasse "Power" (zusätzlich zur
vorgegebenen Netzklasse "Default") mit einer größeren Leiterbahnbreite
(und auch die DuKo-Durchmesser angepasst) editiert.


Wenn ich nun ein "Autoroute" - "Alle Footprints automatisch routen"
durchführe, werden ALLE Leitungen nur mit der Default-Leiterbahnbreite
gezeichnet; auch jene Leitungen, denen ich die Netzklasse "Power" im
Designregeleditor zugeordnet habe. Danach kann ich (was mühsam ist) jede
Power-Leitung mit dem Cursor "anpeilen", die rechte Maustaste drücken
und vom nun geöffneten Menü den Befehl "Breite von Leiterbahn ändern"
antippen und damit ändert sich die Leitebahnbreite automatisch an die in
den Designregeln vorgegebenen Leiterbahnbreiten.

Frage:
Besteht eine Möglichkeit, dass die Leiterbahnen beim automatischen
routen sofort in der richtigen Breite gezeichnet werden?

LG
Georg

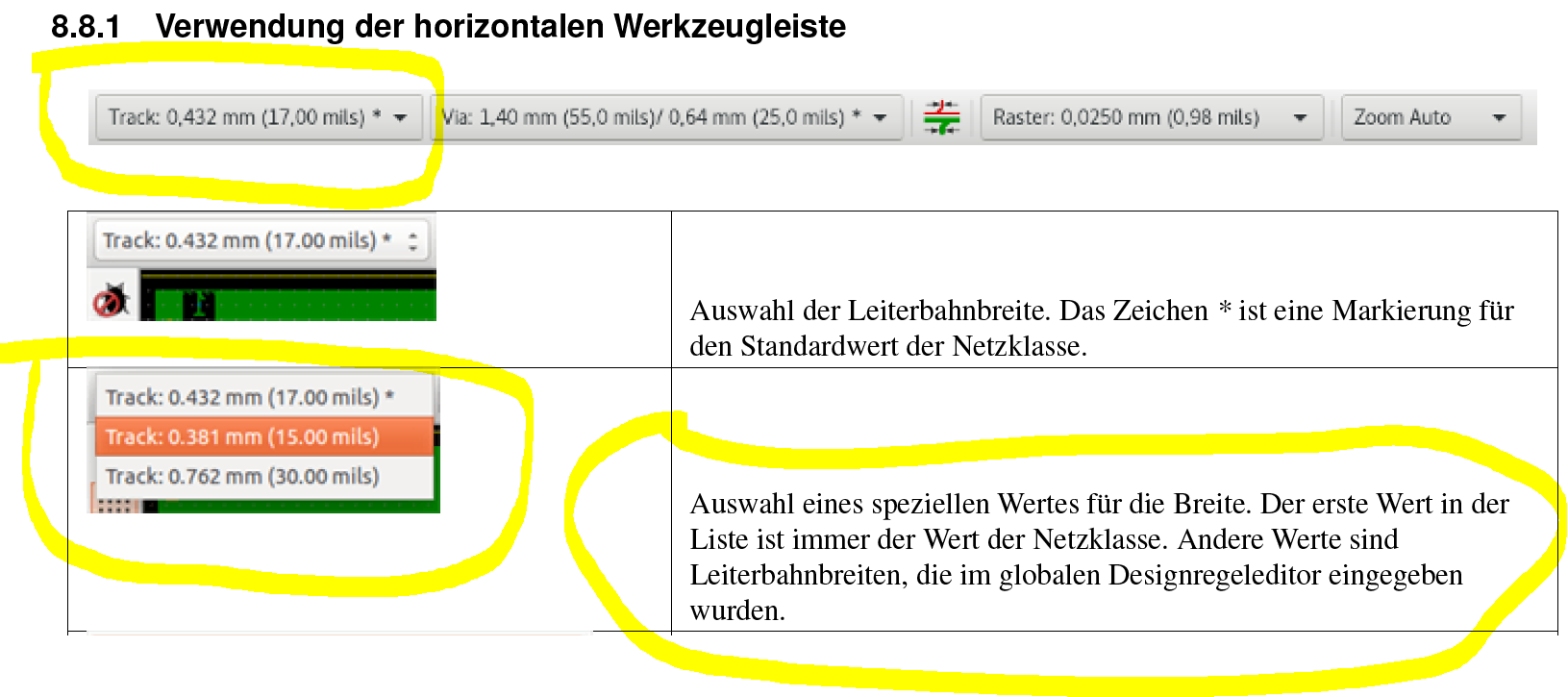

PS:  Das File "Track.PNG" ist nicht relevant (kann es leider nicht
löschen).
Angehängte Dateien:
Antwort Zitieren Bearbeiten Thread verschieben Thread sperren Langsamer Modus Anmeldepflicht aktivieren Anpinnen Thread löschen Thread mit anderem zusammenführen Melden Danke
Avantasia Gast #5018069
Ja das geht. Wenn Du in den Design Rules verschiedene Designs angelegt
hast, musst Du KiCAD noch mitteilen, welche Rule auf welches Netz
angewendet werden soll. In dem DesignRule Fenster findest Du unten
rechts eine Auflistung Deiner generierten Netze. Linksseitig gibt es
etwas oberhalb eine Auswahlmöglichkeit wo Du das zu nutzende Design
auswählen kannst. Das wählst Du aus, gehst dann in die linksseitige
Netzliste und markierst alle Netze die diese Rule anwenden sollen. Wenn
das getan ist, findest Du in der Mitte einen Button der in etwas diese
Zeichen enthält "<<". Wenn Du den nun drückst, werden alles selektierten
Netze auch rechts angezeigt und der zuvor gewählten Rule zugeordnet.
Dann das ganze unten bestätigen und es kann dann los gehen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Avantasia Gast #5018072
Sorry... die Netzliste ist nicht linksseitig wie in meiner obigen
Antwort in einem Satz ausgeführt, sondern rechtsseitig. Linksseitig
werden die ausgewählten und zugeordneten Netze der jeweiligen Rule
angezeigt. Jetzt sollte es passen.
Antwort Zitieren Bearbeiten Löschen Melden Danke
Georg W. OP #5018109
Habe die Lösung gefunden:

1. Netzklassen definieren (mit dem Netzklasseneditor)
2. Zugehörigkeit definieren (mit dem Netzklasseneditor)
3. Leiterbahnbreiten zuordnen:
a) In Pcbnew eine beliebige Leiterbahn "anpeilen"

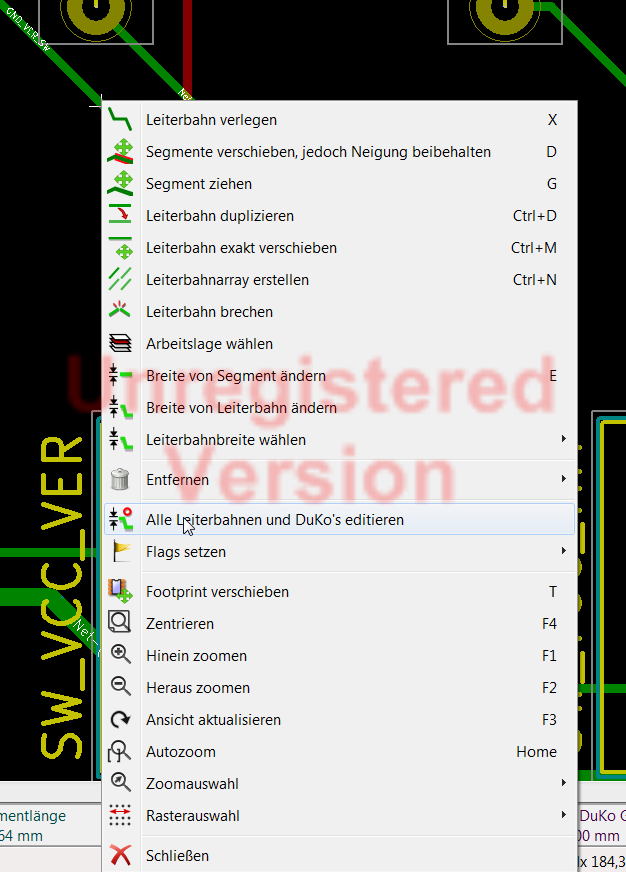

b) rechte Maustaste - siehe Bild "Leiterbahnbreite_anpassen.png"
c) "Alle Leiterbahnen und DuKo´s editieren" anklicken

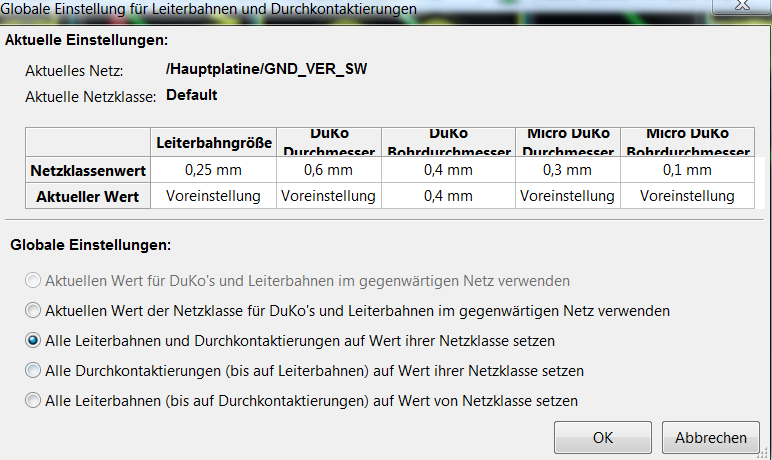

    Es erscheint Abbildung "so_funktioniert_es.PNG"
d) "Alle Leiterbahnen und Durchkontaktierungen auf ihre Netzklasse
setzen"
    auswählen; "OK" - "Ja"

Ende
