Ich verkaufe hier einen Sonderposten an neuen 8x8 Dot-Matrix Elementen.
Der LED-Durchmesser müsste 1,9 mm betragen, die einzelnen 8x8 Elemente
sind ~2cm hoch und ~2cm breit, exzellent u.A. für Lauftextanzeigen in

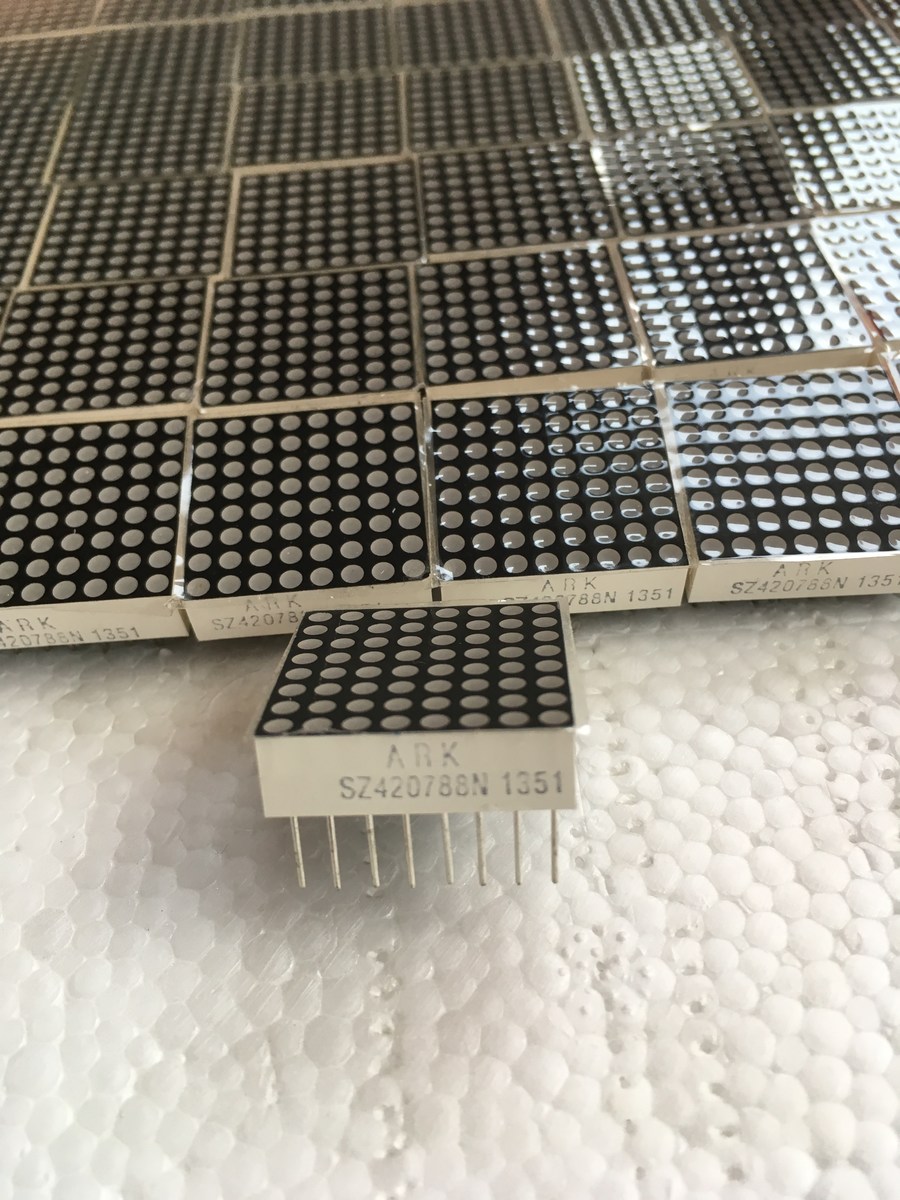

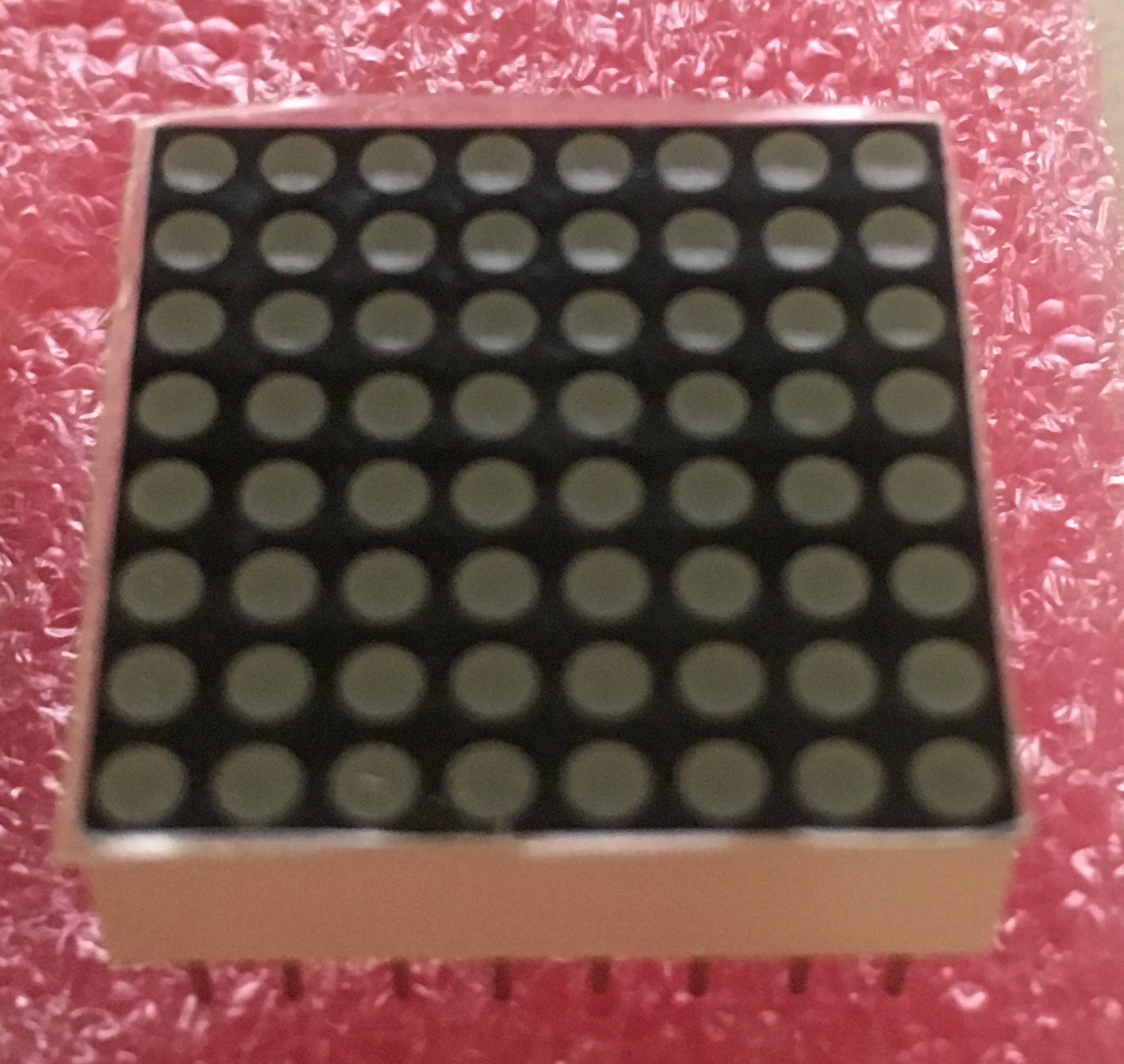

Frontplatten. Das Foto zeigt eines der insgesamt 245 Elemente (mit
insgesamt 15680 LEDs!). Man sieht deutlich die Schutzfolie, die auf
jedem der Elemente klebt und die gewöhnlich erst nach dem Verlöten
abgezogen wird.

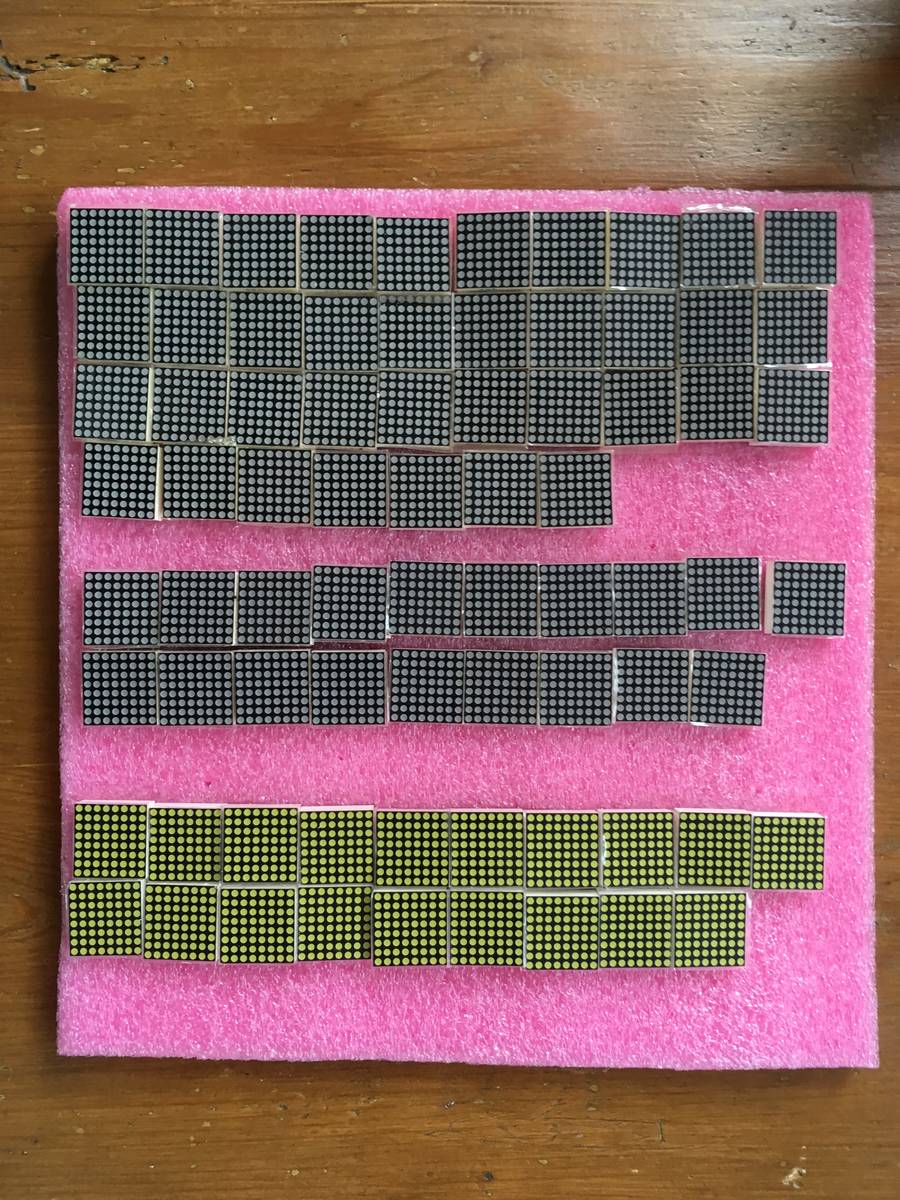

61x 8x8 (rot), common-cathode
37x 8x8 (orange), common-cathode
37x 8x8 (gelb-grün), common-cathode
19x 8x8 (blau), common-cathode
19x 8x8 (weiß), common-cathode
19x 8x8 (grün), common-cathode
37x 8x8 (gelb), common-cathode
8x 8x8 (rot), common-anode
8x 8x8 (gelb), common-anode

Wer möchte, bekommt noch eine passende Platine mitgeliefert, auf die 8
dieser Elemente für ein 64*8 Display gelötet werden können. Die Elemente
können wunderbar mit Multiplexing angesteuert werden (wir haben zum
Beispiel teilweise MAX7219/21 ICs verwendet). Das Angebot dürfte
besonders für kleinere Firmen und Bastler interessant sein.
Soweit ich weiß, bezahlt man für diese Elemente zwischen 3-4 Euro pro
Stück (es sind immerhin 64 LEDs pro Element); ein regulärer Preis von
735 - 980 Euro also für alle Elemente. Ich verkaufe sie für 299,- inkl.
Versand mit DHL!

von Robin S. (der_r)


Bewertung
7 lesenswert
nicht lesenswert
Woher sind die? Hersteller? NOS-Ware?


Ansonsten:

https://de.aliexpress.com/item/5pcs-8x8-Mini-Dot-Matrix-LED-Display-Red-Common-Anode-Digital-Tube-16-pin-20mmx20mm-1/32422208465.html

Macht rund 50€ inklusive Versand für 100 Stück.

von Ronald M. (ronaldmcdonald)


Bewertung
-7 lesenswert
nicht lesenswert
Robin S. schrieb:
> Woher sind die? Hersteller? NOS-Ware?

Mehr Informationen als die angegebenen habe ich momentan leider nicht.

>
>
> Ansonsten:
>
>
https://de.aliexpress.com/item/5pcs-8x8-Mini-Dot-Matrix-LED-Display-Red-Common-Anode-Digital-Tube-16-pin-20mmx20mm-1/32422208465.html
>
> Macht rund 50€ inklusive Versand für 100 Stück.

Das freut mich für Dich. Blaue und weiße auch?

von Julian W. (julian-w) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Weiße:

https://de.aliexpress.com/item/FREE-SHIPPING-10PCS-1-9MM-8X8-White-20-20-LED-Dot-Matrix-Digital-Tube-Module-788BW/32754618347.html

https://de.aliexpress.com/item/10pcs-Common-Anode-8x8-Mini-Dot-Matrix-LED-Display-Blue-White-Jade-Green-Digital-Tube-16p/32809100171.html

Blaue:

https://de.aliexpress.com/item/LED-Dot-Matrix-Display-8x8-3mm-32-32MM-Blue-Common-Cathode-LED-display/32594255205.html

https://de.aliexpress.com/item/LED-Dot-Matrix-Display-8x8-1-9mm-Blue-Common-Anode-LED-display/32593064386.html

Sind preislich recht ähnlich, sind sogar zum Teil größer wie deine,
gibts aber auch in der 1,9mm Größe.

Leider ist die Konkurrenz aus China recht groß, ohne mehr Infos sind die
im Grunde nur als "China Qualität" einzuordnen und damit preislich
uninteressant für mich...

Ronald M. schrieb:
> Soweit ich weiß, bezahlt man für diese Elemente zwischen 3-4 Euro pro
> Stück

Dann bist du leider falsch informiert ;)

von Ronald M. (ronaldmcdonald)


Bewertung
-11 lesenswert
nicht lesenswert
Es gibt tatsächlich Menschen, die bestellen lieber in Deutschland als in
China.
Viel Spaß mit den Aliexpress-Angeboten, aber macht doch bitte eigene
Verkaufsthreads auf, um die Produkte zu bewerben. :-)

von Ronald M. (ronaldmcdonald)


Bewertung
-8 lesenswert
nicht lesenswert
> Ronald M. schrieb:
>> Soweit ich weiß, bezahlt man für diese Elemente zwischen 3-4 Euro pro
>> Stück
>
> Dann bist du leider falsch informiert ;)

Bei deinem untersten Link sind es USD 9,20 (plus 7% Zoll und zzgl. 19%
Einfuhrumsatzsteuer). :-)

von Nick S. (c0re)


Bewertung
0 lesenswert
nicht lesenswert
Ronald M. schrieb:
> Ronald M. schrieb:
> Soweit ich weiß, bezahlt man für diese Elemente zwischen 3-4 Euro pro
> Stück
>
> Dann bist du leider falsch informiert ;)
>
> Bei deinem untersten Link sind es USD 9,20 (plus 7% Zoll und zzgl. 19%
> Einfuhrumsatzsteuer). :-)

Zoll zahlt man erst ab 150€ und einfuhrumsatzsteuer ab 21€....

von Ronald M. (ronaldmcdonald)


Bewertung
-10 lesenswert
nicht lesenswert
Nick S. schrieb:
> Ronald M. schrieb:
>> Ronald M. schrieb:
>> Soweit ich weiß, bezahlt man für diese Elemente zwischen 3-4 Euro pro
>> Stück
>>
>> Dann bist du leider falsch informiert ;)
>>
>> Bei deinem untersten Link sind es USD 9,20 (plus 7% Zoll und zzgl. 19%
>> Einfuhrumsatzsteuer). :-)
>
> Zoll zahlt man erst ab 150€ und einfuhrumsatzsteuer ab 21€....

Ich verkaufe nicht eins, sondern zweihundertfünfundvierzig Stück.
Und nein, sich 245 einzelne Pakete schicken zu lassen, um die Abgaben zu
"vermeiden" ist nicht legal.

: Bearbeitet durch User
von Lothar M. (lkmiller) (Moderator) Benutzerseite


Bewertung
1 lesenswert
nicht lesenswert
Ronald M. schrieb:
> Ich verkaufe nicht eins, sondern zweihundertfünfundvierzig Stück.
> Und nein, sich 245 einzelne Pakete schicken zu lassen, um die Abgaben zu
> "vermeiden" ist nicht legal.
Das wären lediglich 25 Pakete, denn es sind 10 Stück im Paket (weil 10
Pcs/Lot).

Fazit ohne lang zu diskutieren: die 3-4€ sind zu hoch gegriffen. Denn
auch deine Anzeigen sind mit an Sicherheit grenzender Wahrscheinlichkeit
irgendwie aus China gekommen.
Und damit sind dann die 299€ für 245 Anzeigen schon wieder reell, wenn
auch die Stückelung und Variantenvielfalt etwas nachteilig ist.

Ronald M. schrieb:
> Man sieht deutlich die Schutzfolie, die auf jedem der Elemente klebt und
> die gewöhnlich erst nach dem Verlöten abgezogen wird.
Ähmmmm, nein? Hast du dir die Bilder vor dem Absenden mal angeschaut?
Aufgrund der beschaulichen Qualität der Fotos sieht man nur die
ESD-Folie gestochen scharf...

von Sven D. (sven_la)


Bewertung
0 lesenswert
nicht lesenswert
Lothar M. schrieb:
> Ähmmmm, nein?

Also ich seh die Folie. Ist auf dem ersten Bild ganz klar(jedenfalls auf
meinem Smartphonedisplay) als schmaler Rand um das Bauteil zu sehen.

von Falk B. (falk)


Bewertung
0 lesenswert
nicht lesenswert
@ Lothar Miller (lkmiller) (Moderator) Benutzerseite

>Aufgrund der beschaulichen Qualität der Fotos sieht man nur die
>ESD-Folie gestochen scharf...

You have to focus, Trinity!

von Ben B. (Firma: Funkenflug Industries) (stromkraft)


Bewertung
-5 lesenswert
nicht lesenswert
Also ich find für einen Toaster macht das Gerät gute Bilder!

von Ronald M. (ronaldmcdonald)


Bewertung
0 lesenswert
nicht lesenswert
Lothar M. schrieb:
> Ronald M. schrieb:
>> Ich verkaufe nicht eins, sondern zweihundertfünfundvierzig Stück.
>> Und nein, sich 245 einzelne Pakete schicken zu lassen, um die Abgaben zu
>> "vermeiden" ist nicht legal.
> Das wären lediglich 25 Pakete, denn es sind 10 Stück im Paket (weil 10
> Pcs/Lot).
>
> Fazit ohne lang zu diskutieren: die 3-4€ sind zu hoch gegriffen. Denn
> auch deine Anzeigen sind mit an Sicherheit grenzender Wahrscheinlichkeit
> irgendwie aus China gekommen.
> Und damit sind dann die 299€ für 245 Anzeigen schon wieder reell, wenn
> auch die Stückelung und Variantenvielfalt etwas nachteilig ist.

Für den Prototypenbau ist bei mir die Stückelung aus folgender
Überlegung entstanden:

19:
1   8x 8x8 (64x8 Display)
1   6x 8x8 (48x8 Display)
1   4x 8x8 (32x8 Display)
1   Ersatzelement

37:
2   8x 8x8 (64x8 Display)
2   6x 8x8 (48x8 Display)
2   4x 8x8 (32x8 Display)
1   Ersatzelement

61:
6   8x 8x8 (64x8 Display)
1   6x 8x8 (48x8 Display)
1   4x 8x8 (32x8 Display)
1   2x 8x8 (16x8 Display)
1   Ersatzelement

von Mw E. (Firma: fritzler-avr.de) (fritzler)


Bewertung
2 lesenswert
nicht lesenswert
Steht den auf der Seite keine Kennzeichnung drauf?

von Ronald M. (ronaldmcdonald)


Bewertung
0 lesenswert
nicht lesenswert
Mw E. schrieb:
> Steht den auf der Seite keine Kennzeichnung drauf?

Ich habe mittlerweile in Erfahrung bringen können, von welchem
Hersteller die Dot-Matrix-Display-Elemente sind. Es sind die Elemente
von ARKLED (http://www.arkled.net/), also sozusagen die "Originalen"
(viele Hersteller bauen die Elemente offenbar nach).

von Julian W. (julian-w) Benutzerseite


Bewertung
0 lesenswert
nicht lesenswert
Ronald M. schrieb:
> also sozusagen die "Originalen"

dumme Frage: woher weißt du das es originale sind und keine China
Clones?

Ich hab schon so viel bestellt wo "Texas Instruments/TI" und Co drauf
stand, es aber ganz sicher nicht aus deren Werk kam, selbst bei
deutschen Händlern, von daher... Wenn du sie von Digikey gekauft hast
würde ich der Sache trauen, aber da du keine Angaben dazu machst woher
die stammen, wäre ich mit solchen zusagen vorsichtig nur weil es
draufsteht, draufdrucken kann jeder alles.

von 900ss D. (900ss)


Bewertung
2 lesenswert
nicht lesenswert

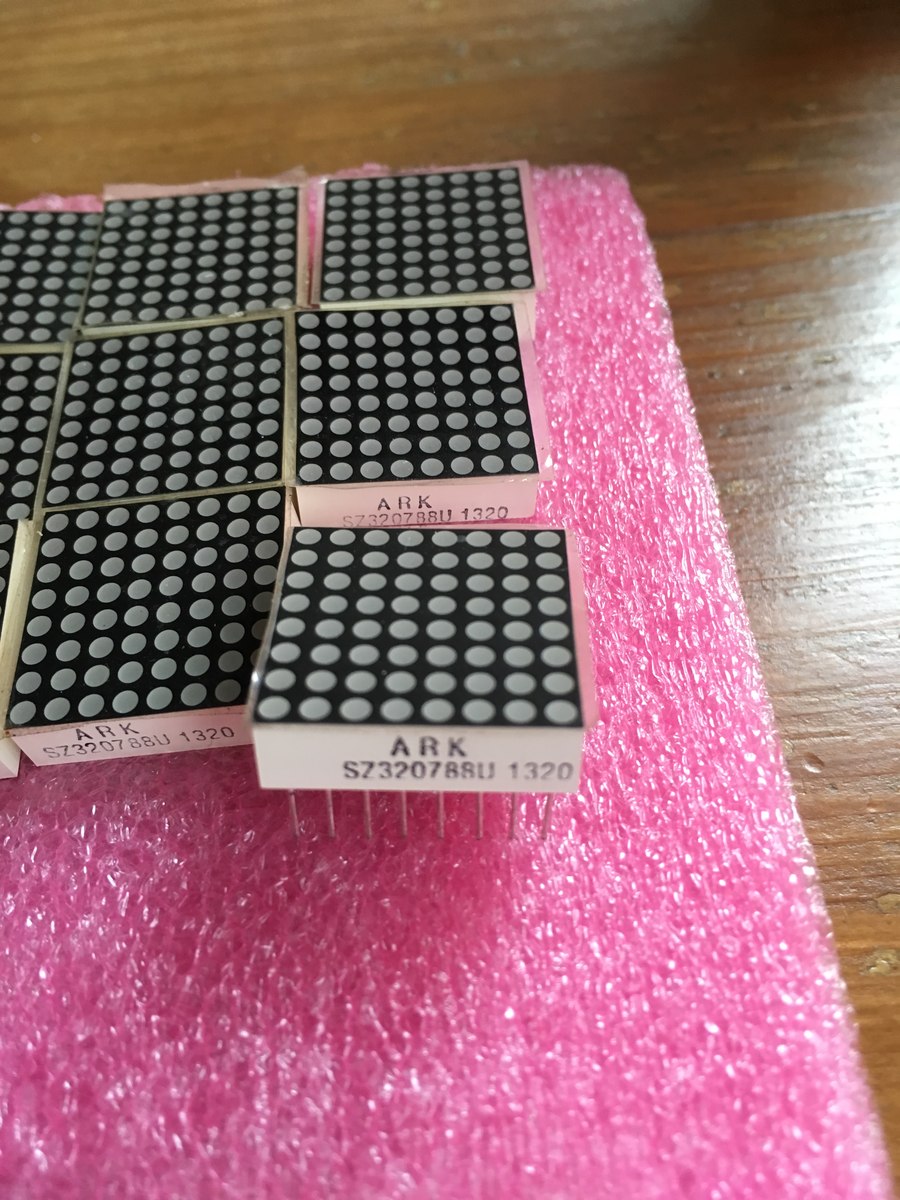

Ein Foto von den Teilen, wo die Typenbezeichnung zu sehen ist, vermisse
