Hallo, ich muss mit AD17 ein Pad mit Bohrung erstellen, dass nur auf TOP Kupfer hat, also keine Durchkontaktierung. Sobald ich in den Pad-Einstellungen Multilayer auf TOP ändere, wird die Bohrlocheinstellung gesperrt. Auch eine getrennte Kupfereinstellung finde ich dort nicht. Wie ist die Vorgehensweise für solche Pads?
Gast
#5128443
Nehme 2 Pads mit gleichen Designator. Das eine hat nur Kupfer auf Top und das andere die Bohrung ohne überstehendes Kupfer
oh ja, oft sind die Lösungen sehr einfach... Danke!
Gast
#5128545
Oder multilayer, Pad auf Top wie gewünscht. Pad auf bottom 0. Die Bohrung wieder wie gewünscht.

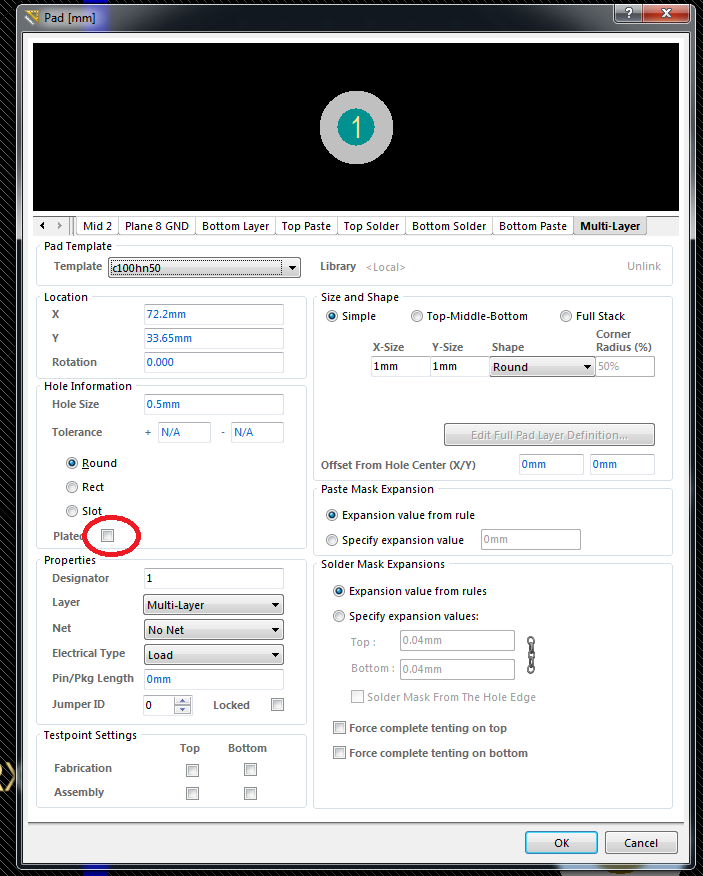

Die korrekte Vorgehensweise sieht aber so aus, dass entweder beim Anlegen des Pads oder beim nachträglichen Ändern der Eigenschaften das Häkchen bei "Plated" entfernt werden muss, damit keine Durchkontaktierung der Bohrung erfolgt. Das Weglassen des Kupferringes auf den nicht verwendeten Lagen reicht nämlich ansonsten nicht aus. Man beachte jedoch, dass solche nicht durchkontaktierten Löcher ggf. einen weiteren Bearbeitungsschritt der Leiterplatte erfordern, d.h. der Aufwand wird ggf. sogar höher als wenn alle Löcher galvanisiert werden. In der Bohrdatei bzw. dem zugehötigen Drill Report werden solche Löcher als NPTH (not plated through) gekennzeichnet. Irgendwo im OutJob kann man konfigurieren, ob separate Dateien für durchkontaktierte und nicht durchkontaktierte Löcher erzeugt werden sollen, was aber bei den meisten Leiterplattenherstellern irrelevant ist. Die Einstellung, welche(n) Durchmesser und Geometrien die Pads auf welcher Lage haben sollen, macht man übrigens im Bereich "Size and Shape". Dort wählt man ggf. "Top-Middle-Bottom" aus.
Angehängte Dateien:
-
(73 KB)
Gast
#5128941
Andreas hat völlig Recht, und die Posts vorher mit den zwei Pads sind völliger Murks. Top-Middle-Bottom auswählen (mindestens das ist sowieso meist angeraten), und dann das Lötauge auf den Lagen so definieren wie du es brauchst.
