Forum: Platinen Altium Bestückungsausdruck(pdf) Ändern Assembly Overlay


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Mike (Gast)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Hallo

Da ich gehört habe, dass Altium Bestückungspläne oft schlecht lesbar
sind
habe ich eine Anleitung geschrieben um den Grauwert(ganz schwarz auch)
einzustellen.
Drei Schritte sind notwendig.(Step1 bis Step3)
Im Anhang findet man 3 Fotos mit Bezug auf Step1 bis Step3.

Step1:

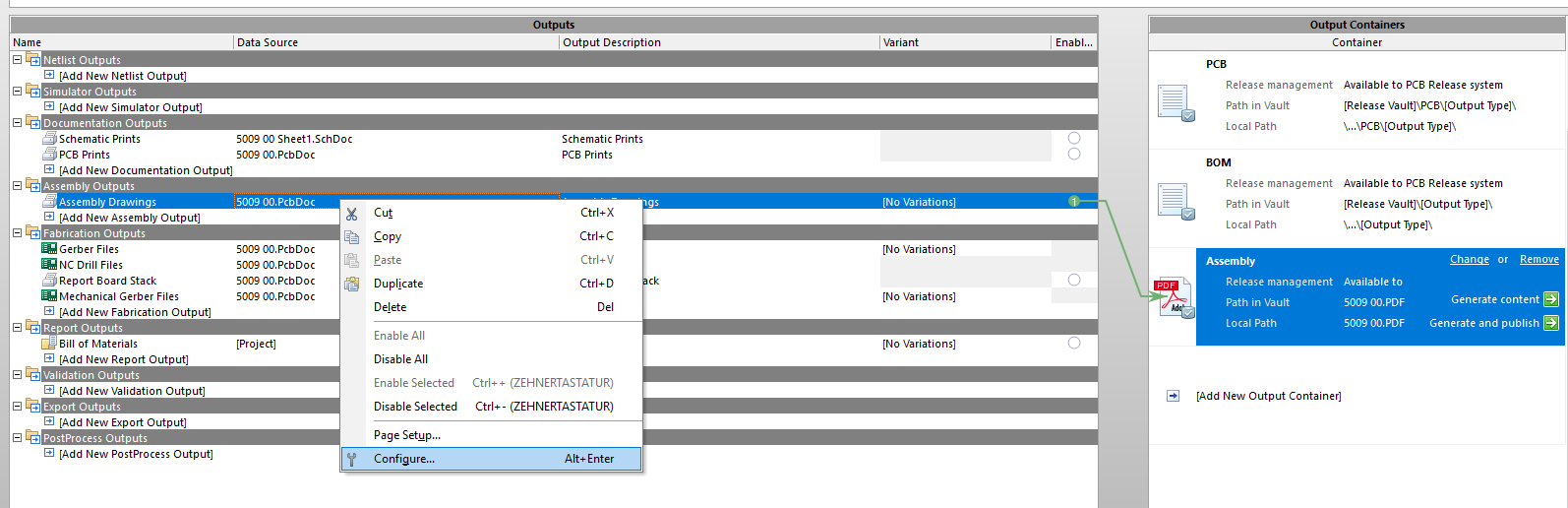

Im Job-File die "Assembly Drawings"-Zeile markieren und mit rechter
Maustaste und Configure... öffnet sich das "PCB Printout Properties" -
Fenster.

Step2:

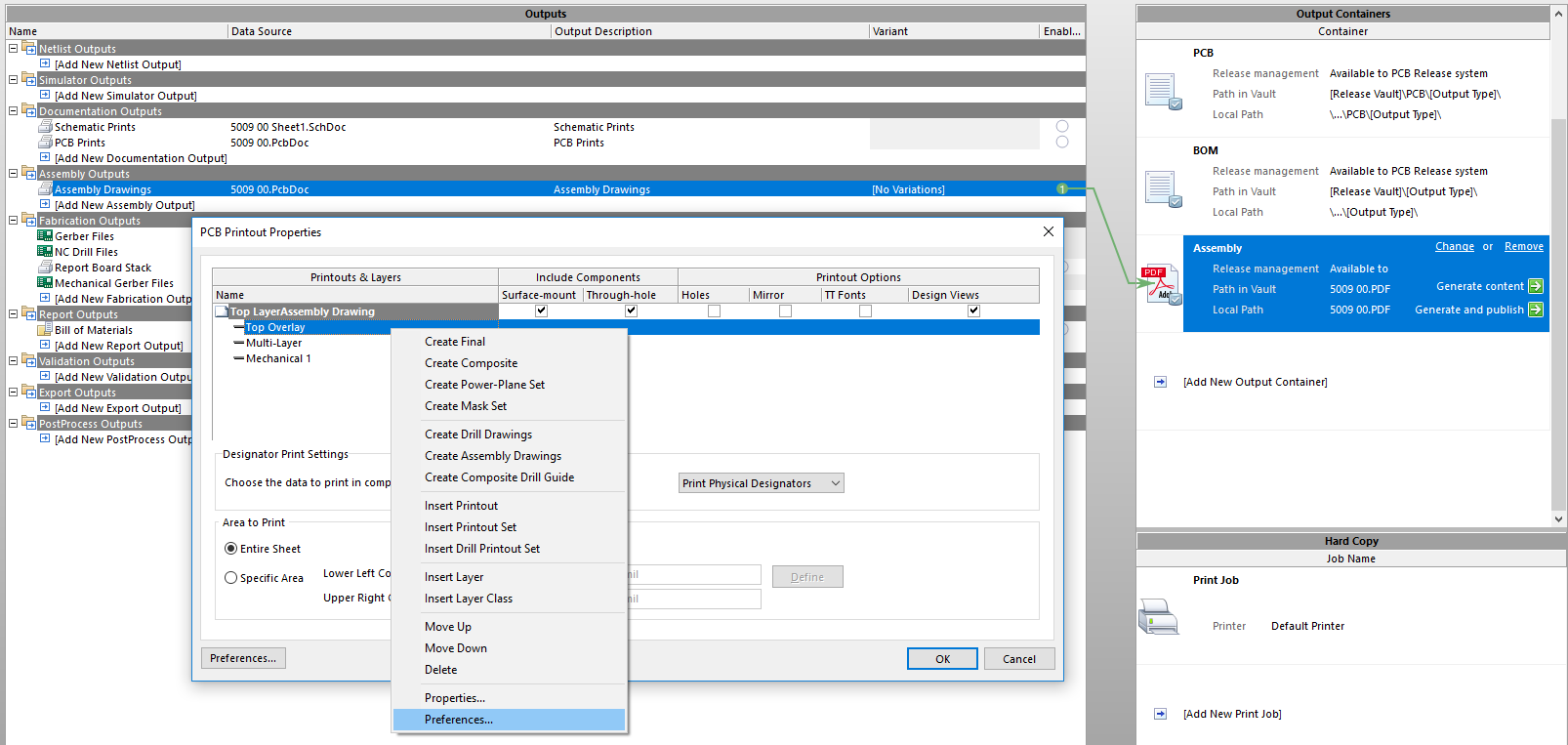

In diesem Fenster die "Top Overlay"-Zeile markieren und mit rechter
Maustaste und Preferences... öffnet sich das "PCB Print Preferences" -
Fenster.

Step3:

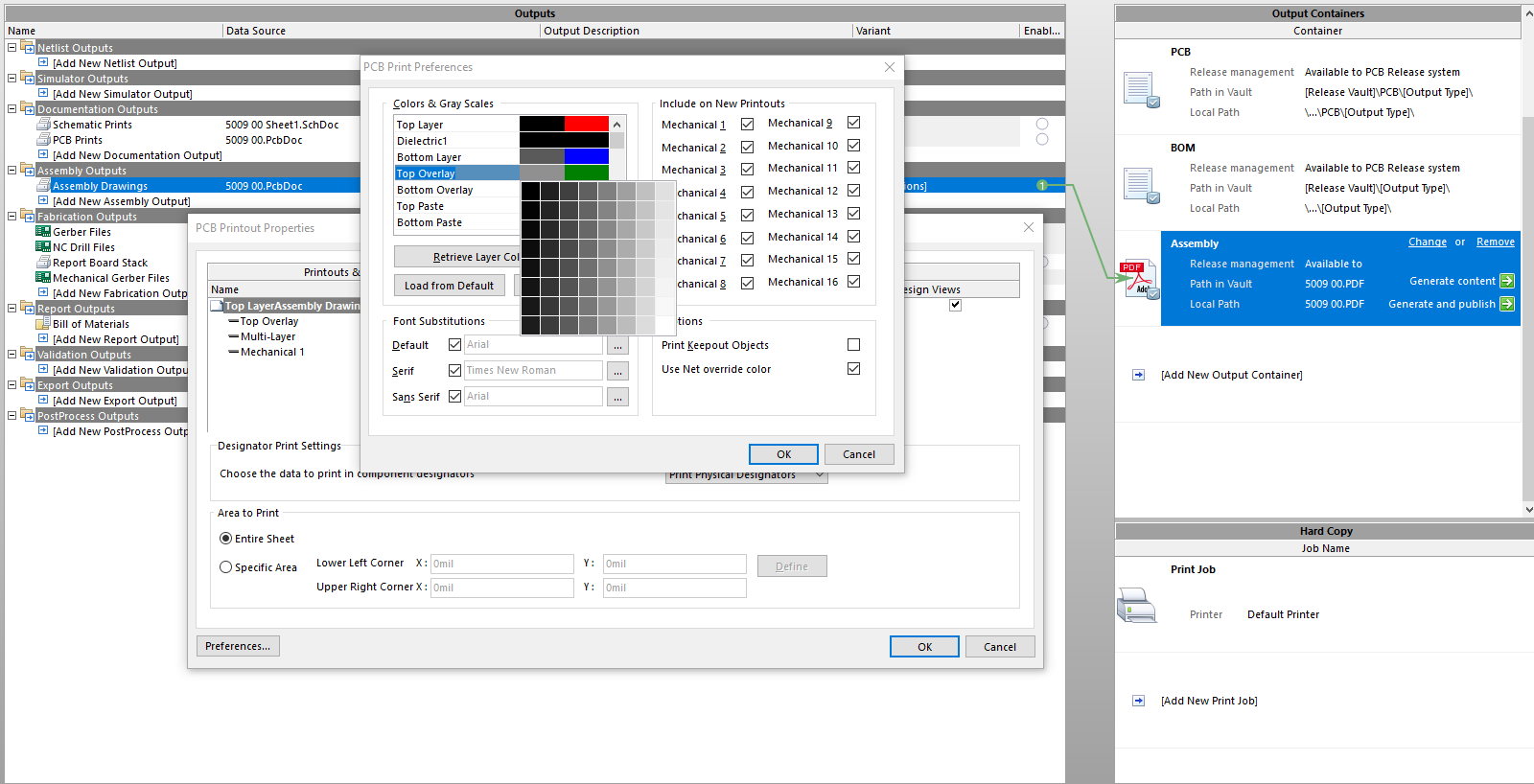

In diesem Fenster unter Colors & Gray Scale die Zeile "Top Overlay"
markieren und den gewünschten Grauwert auswählen.

mfg
Mike

von Wühlhase (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Danke...da hast du mir für die nächsten zwei Wochen einige
duckduckgo-Orgien erspart, da muß ich mich damit doch etwas intensiver
befassen. :)

von Taz G. (taz1971)


Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert

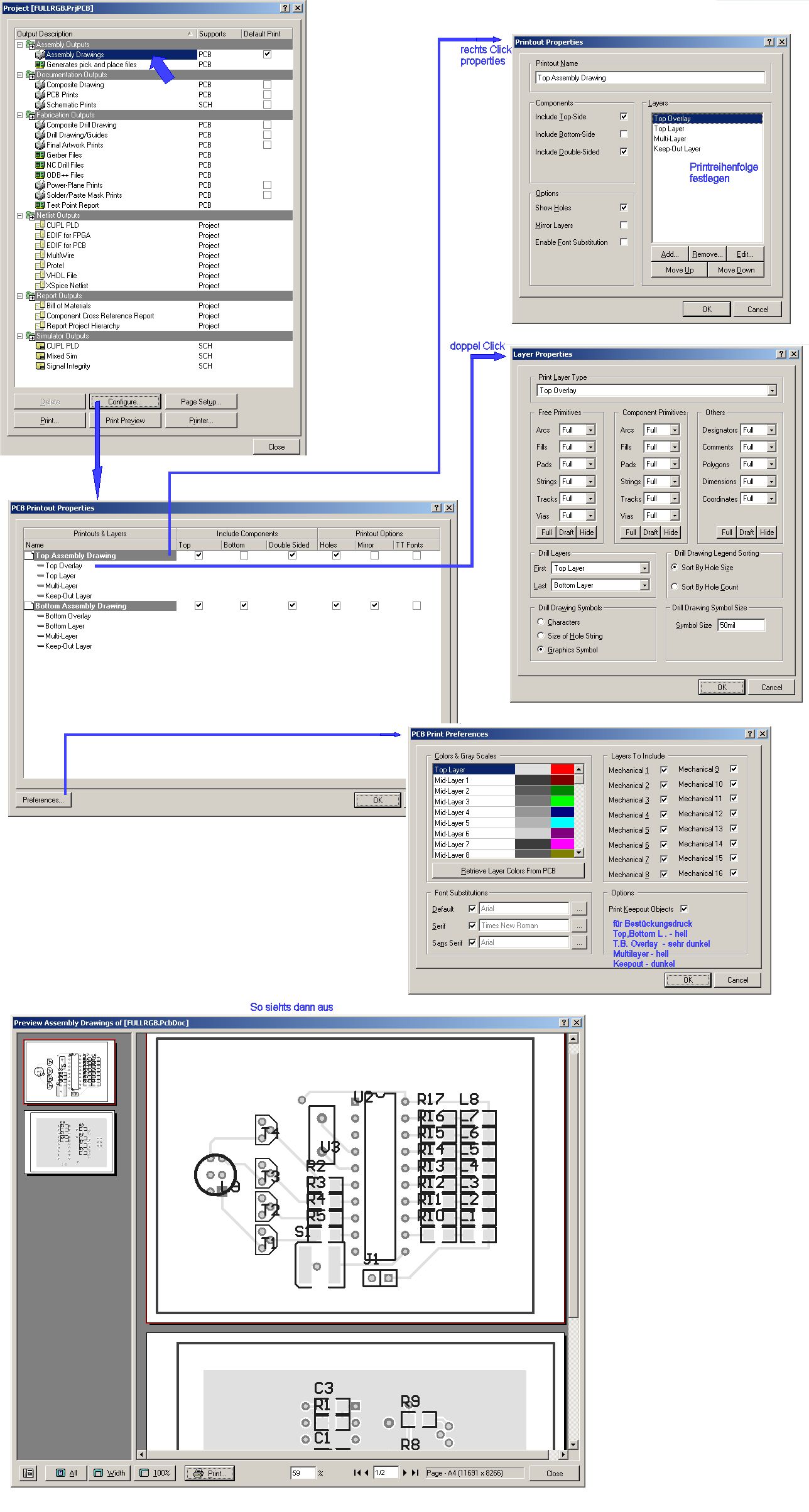

Ist zwar schon ein paar Jahre her, aber ich habe auch mal die
Einstellmöglichkeiten in einem Bild zusammengestellt.
Vielleicht ist es ja hilfreich.
