Forum: Mikrocontroller und Digitale Elektronik Break-Out-Board für 4xBNC zu LA-Clipsen


Announcement: there is an English version of this forum on EmbDev.net. Posts you create there will be displayed on Mikrocontroller.net and EmbDev.net.
von Christian S. (shredda)


Bewertung
0 lesenswert
nicht lesenswert
Moin,

ich habe hier ein Anliegen, bei dem ich vermutlich nicht der einzige
bin.

Ich habe ein Oszilloskop vom Typ Rigol DS1054Z mit vier Kanälen, benutze
es aber häufig,
um in Digitalschaltungen zu messen.
Dafür sind mir die Tastköpfe etwas zu sperrig, insbesondere wenn man
einzelne IC-Pins abgreifen möchte.

Wenn man die MSO-Variante des Oszilloskops wählt oder einen dedizierten
Logic Analyzer, bekommt man
immer einen schönen Digitaltaskopf dazu, der wie folgt aussieht:

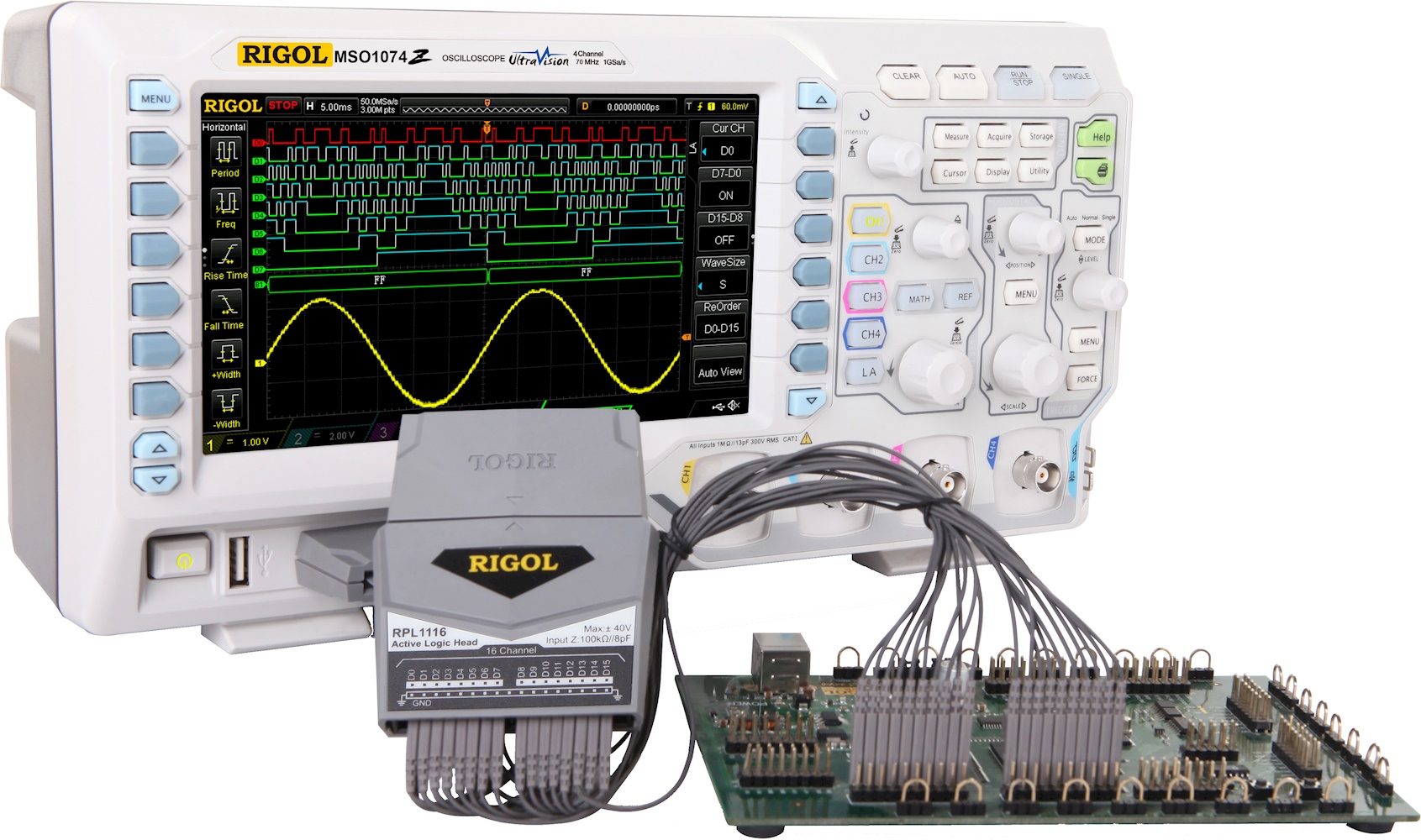

https://www.batronix.com/images/generated/mso1074z-module-1691x1000-White-min.jpg


Nun reichen mir normal die vier Kanäle des 1054Z, aber ich würde gerne
mittels einer Breakout-Box
vier Logic Probes bereitstellen. Die Anbindung an das Osziloskop erfolgt
dann normal mit 4x BNC.

Eine meiner spontanen fixen Ideen war jetzt die Verwendung eines
VGA-To-5x BNC-Kabels:
https://www.conrad.de/de/svga-monitorkabel-mit-bnc-anschluss-998982.html
von dem man dann halt nur vier für die Kanäle verwendet. Das fünfte
könnte man ggf. noch für externe Trigger benutzen oder, um einen
Funktionsgenerator anzuschließen.

Und dann steckt man das auf so eine Platine und dort klemmt man dann die
Kabel mit den Clips dran:
https://www.pollin.de/p/sub-d-adapter-vga-15-polig-3-reihig-723261
Das ganze noch in ein schönes kleines Gehäuse und fertig.

Da ich aber mit Sicherheit nicht der erste bin, der diesen Wunsch hat,
andererseits aber auch
in Ermangelung geeigneter Suchbegriffe nichts gefunden habe, frage ich
hiermit:

- Gibt es soetwas schon fertig? Wo?
- Wenn nicht, würde meine Idee halbwegs was taugen? Auf den zu messenden
Digitalschaltungen ist 1Mhz
  schon die obere Grenze, so dass ich vermute, dass die Signale nicht
allzu krass verzerrt werden.


Ich danke euch im Voraus
- Christian

von spess53 (Gast)


Bewertung
0 lesenswert
nicht lesenswert
Hi

>Eine meiner spontanen fixen Ideen war jetzt die Verwendung eines
>VGA-To-5x BNC-Kabels:
>https://www.conrad.de/de/svga-monitorkabel-mit-bnc...

Da steht aber ausverkauft dran.

MfG Spess

von Christian S. (shredda)


Bewertung
0 lesenswert
nicht lesenswert
Da hatte ich schon vorgesorgt. Habe ich also noch in meinem Fundus.

- Christian
