Hallo,

Ich befasse mich aktuell mit einer umfangreichen Simulation in LTSpice
und brauche eure Hilfe.
Dieses Projekt soll hinterher weiterverwendet und deswegen weitestgehend
hierarchisiert werden. Hierbei entstand jedoch ein Problem mit der
Parameterübergabe an Subcircuits.

Das Projekt ist wie folgt aufgebaut:

Ebene -2:
- Subcircuit: stellt eine Spannungsgesteuerte Spannungsquelle dar.
Ebene -1:
- Sekundärschaltbild: Komposition aus verschiedenen Elementen, unter
anderem mehrere Elemente der Ebene -2.
Hauptebene:
- Hauptschaltung: Komposition mehrerer Elemente der Ebene -1.

Nun soll die Spannungsgesteuerte Spannungsquelle parametriert werden.
Das heißt ich will in der Hauptebene die Parameter der
Spannungsgesteuerten Spannungsquellen einstellen - für jede einzelne von
ihnen unterschiedliche Werte. Jedoch funktioniert dies nicht so, wie
wenn man die Parameter an Sekundärschallbilder unterer Hierarchieebenen
übergibt, da sich Subcircuits anscheinen anders verhalten.

Hat jemand von euch schon Mal Erfahrungen mit dieser Situation gemacht
und kann mir weiterhelfen?

Liebe Grüße und vielen Dank schonmal im Voraus!

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Meinst du jetzt hierarchische Schaltpläne oder meinst du Hierarchie
basierend auf subcircuits mit reinem Text?

Autor: Max H. (herb17)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Beides!

Ebene -2 ist ein Subcircuit, also eine in Textform geschriebene
Netzliste (<- so heißt es doch, nicht wahr?).
Und Ebene -1 ist ein hierarchischer Schaltplan, also mit diskreten
Bauelementen in LTSpice aufgebaut.

Anders konnte ich es bisher leider nicht implementieren.

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
3 lesenswert
nicht lesenswert
Hier mal ein paar Beispiele die ich für die LTspice-Yahoo-group gemacht
habe.

Keines der Beispiele beinhaltet exakt deine Konfiguration.

Zur Not musst du eines deiner Beispiele anhängen, wenn ich es
"reparieren" soll.

: Bearbeitet durch User
Autor: Max H. (herb17)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Vielen Dank für deine Beispiele!
Wieder was gelernt was bestimmt später nochmal hilfreich sein wird.

Für mein spezielles Problem hier nochmal ein kleines Beispiel. Nicht so
professionell und eingänglich wie deins, aber es beschreibt mein Problem
ganz gut.

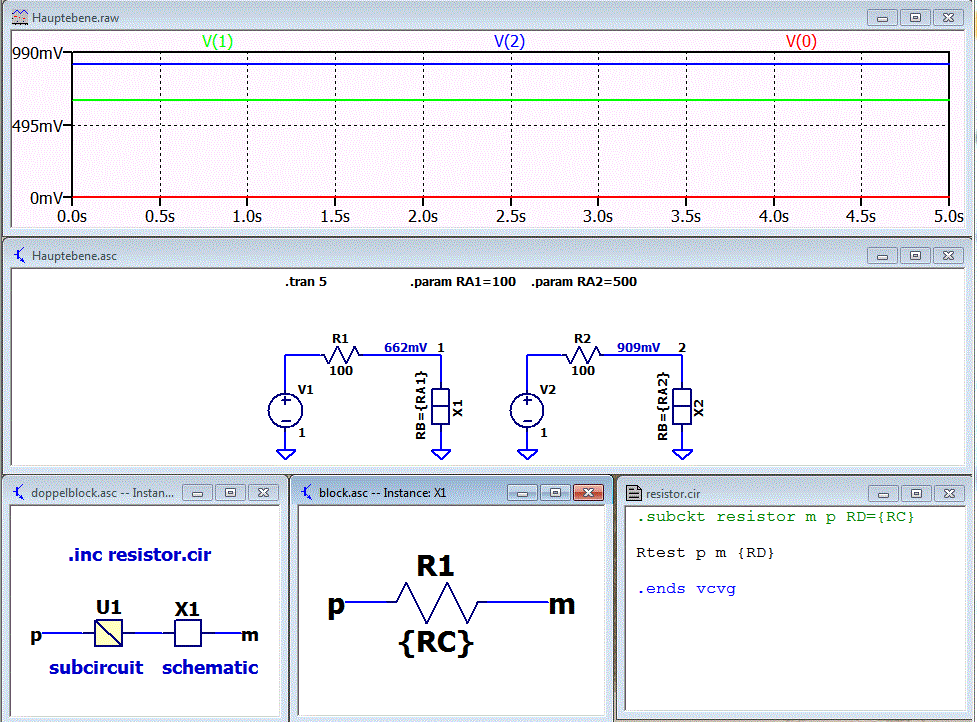

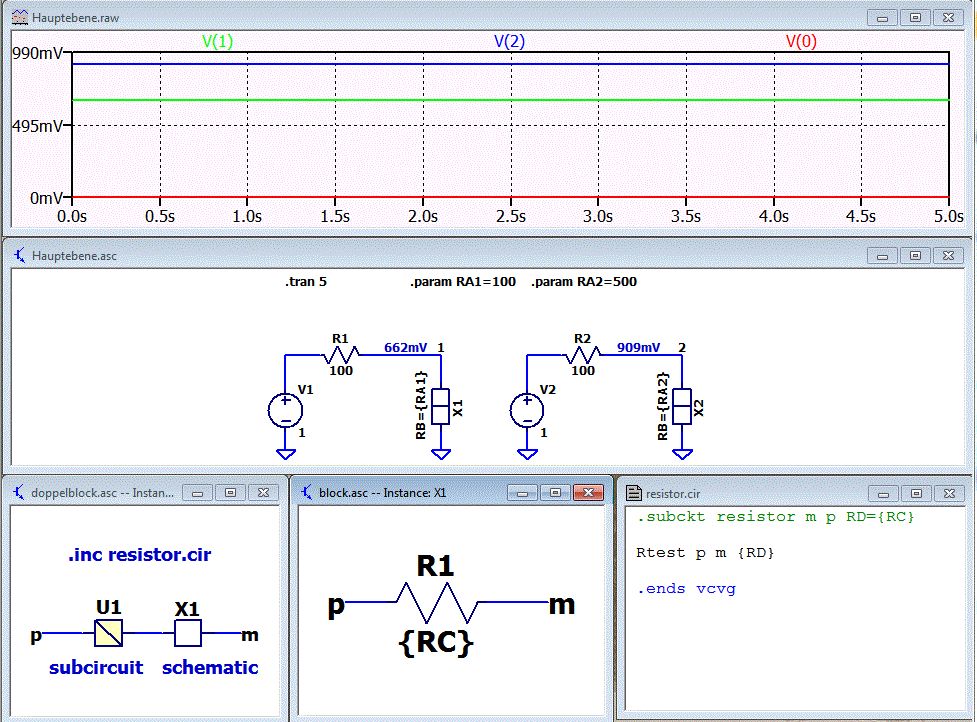

Und zwar haben wir in den Dateien "resistor.cir" und "block.asc" jeweils
einen Widerstand. Jeweils ein Widerstand in Form einer Netzliste und
eines hierarchischen Schaltplans sind in "doppelblock.asc"
zusammengefasst.

In der Hauptebene haben wir nun zwei solcher Doppelblöcke mit jeweils
zwei Widerständen drin, deren Parameter einzeln, von der Hauptebene aus
eingestellt werden sollen.

Bei dem Widerstand in dem hierarchischen Schaltplan klappt dies,
mithilfe der Übergabe des Parameters an den Unterschaltplan, ohne
Probleme.

Das Gleiche klappt jedoch mit dem Widerstand in der Netzliste nicht.

Eine Möglichkeit, den Widerstandswert in der Netzliste zu parametrieren,
ist in meinem Beispiel gegeben. Leider ist es jedoch hiermit nicht
möglich, die beiden Werte der Netzlisten-Widerstände unabhängig
voneinander festzulegen.

Vielen Dank für deine Mühen!

Autor: Helmut S. (helmuts)
Datum:
Angehängte Dateien:

Bewertung
2 lesenswert
nicht lesenswert
Hallo Max,

es ist gerichtet :-)
Schau bitte bei den Symbolen die Attribute an. Die blauen Kommentare
kannst du auch weglassen.

Hruß
Helmut

Autor: Helmut S. (helmuts)
Datum:

Bewertung
2 lesenswert
nicht lesenswert
Nachtrag
Natürlich könnte man auch mehrere Parameter übergeben.
Statt
RA={RA1}
steht dann halt
RA={RA1} RX={RA2} ...

Autor: Max H. (herb17)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Helmut,

Habe deine Lösung soeben in mein Projekt implementiert und es klappt
wunderbar!

Vielen lieben Dank dir, hat mir wirklich geholfen. Wäre ich von selbst
vermutlich nie drauf gekommen.

Autor: Max H. (herb17)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Helmut,


ich glaube ich müsste dich nochmals um Hilfe bitten. Jetzt wo man gerade
mal einen Experten gefunden hat, dachte ich mir, ich frage einfach
nochmal ganz doof.

Und zwar wollte ich fragen ob es möglich ist, default-Parameter für die
beiden Widerstände festzulegen?

Ich hatte versucht im ersten Unterschaltbild - also dem doppelblock -
mittels der Spice-Direktive ".param RB={100} .param RI={100}"
default-Werte festzulegen, wenn auf der Hauptebene keine Parameter
angegeben werden. Dies führte jedoch nicht zum gewünschten Ergebnis.

Ein weiterer Versuch, die Widerstände in den "PARAMS" des Schaltbildes
für den Doppelblock direkt zu definieren führte ebenfalls zu einer
Fehlermeldung.


Viele Grüße,
Max

Autor: Helmut S. (helmuts)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Solange du in den Symbolen bereits Parameter übergibst, muss LTspice vor
der eigentlichen Simulation in der Lage sein denen eine Zahl zu geben.

Ändere doch dein doppelblock.asy.
Schreib dort statt RB={RA} einfach RB=100.
