KiCad - Bauteile importieren

[Kolja L. (kolja82)]

Hallo

Ich wollte mich mal an einem Schaltplan versuchen.

Jetzt würde ich gerne in KiCad (aktuelle version) eine NodeMCU
verwenden:

Hier: https://github.com/skorokithakis/kicad-lib
habe ich die .dcm und .lib Dateien gefunden.

Nur wie importiere ich diese in KiCad?

Einfach in dieses Verzeichnis kopieren funktionierte leider nicht:
C:\Program Files\KiCad\share\kicad\library

Danke und Gruß

[Bernd W. (berndwiebus)]

Hallo Kolja.

Kolja L. schrieb:

> habe ich die .dcm und .lib Dateien gefunden.
>
> Nur wie importiere ich diese in KiCad?
>
> Einfach in dieses Verzeichnis kopieren funktionierte leider nicht:
> C:\Program Files\KiCad\share\kicad\library

1) Du solltest Dir für Deine eigenen Bibliotheken ein anderes
Verzeichnis
anlegen, sonst wird bei einem Update alles überschrieben.

2) Du musst die Bibliothek auch noch in das Bibliotheksverzeichnis
 eintragen .
Dazu in Eeschema im oberen Pull down Menue "Preferences" und dort
"component libraries" wählen. die details variieren je nach kiCad
version. Dort ist zur Zeit einiges im Umbruch, und der Assistent wird
stark umgebaut.

Du kennst https://www.mikrocontroller.net/articles/KiCad ?

Mit freundlichem Gruß: Bernd Wiebus
http://www.l02.de






> Danke und Gruß

[Kolja L. (kolja82)]

Hallo Bernd

Vielen Dank für die Antwort.
Leider funktioniert es immer noch nicht.

KiCad hat nachdem ich mein Projekt mit Namen versehen habe
einen Ordner in "Eigene Dokumente" angelegt.

Dort liegen mittlerweile auch die beiden NodeMCU Dateien.

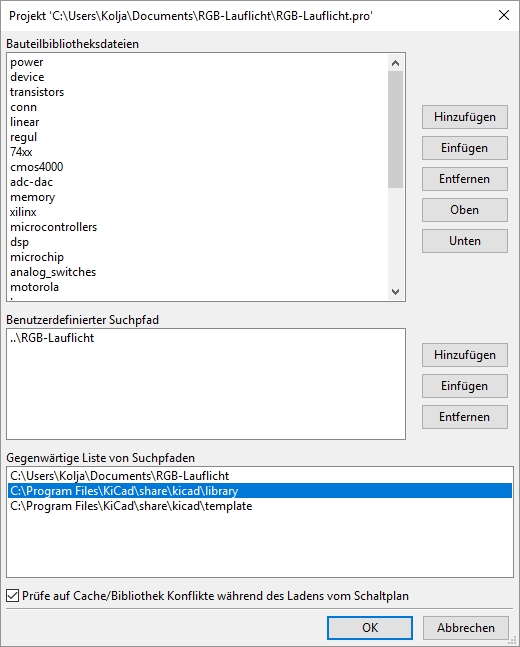

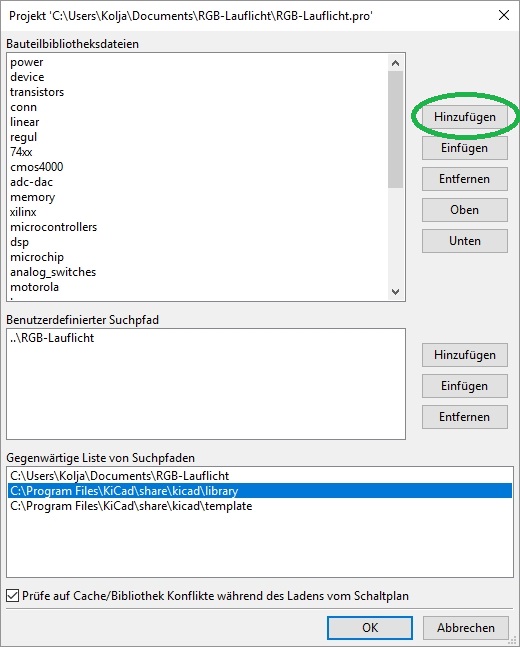

Dieser Ordner steht auch in der "Gegenwärtigen Liste von Suchpfaden"
in diesem Fenster:

Bernd W. schrieb:
> Dazu in Eeschema im oberen Pull down Menue "Preferences" und dort
> "component libraries" wählen. die details variieren je nach kiCad
> version.

Danke für den Link!

Gruß Kolja

[Lutz H. (luhe)]

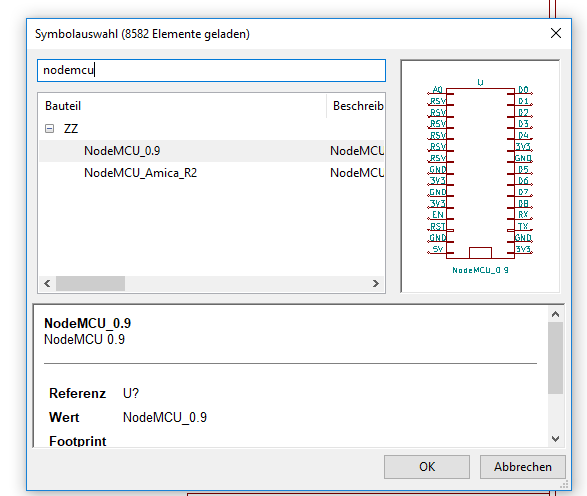

Wenn der Bauteilname eingegeben wird geht es.

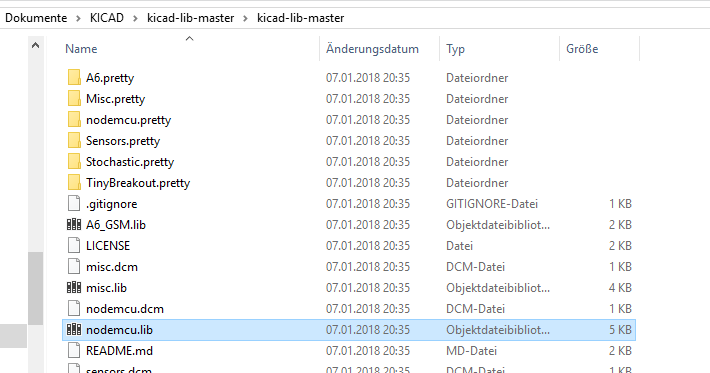

Der Link geht auf die lib Datei.

Zur Zeit scheint KiCad nicht immer alles gleich zu finden.

[Kolja L. (kolja82)]

Hallo Lutz

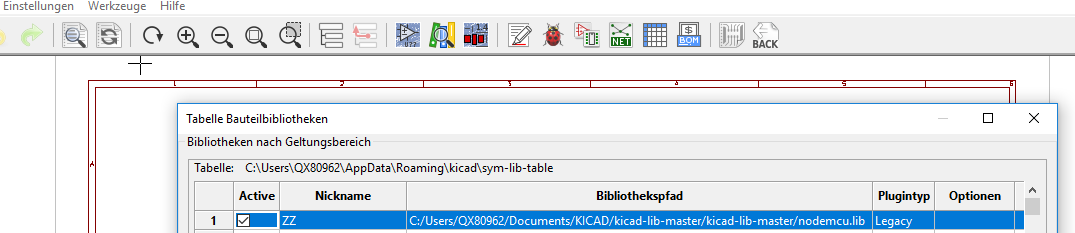

Danke für die bebilderte Hilfe :-)

Leider finde ich das Fenster "Tabelle Bauteilbibliotheken" nirgendwo.

Gruß Kolja

[Lutz H. (luhe)]

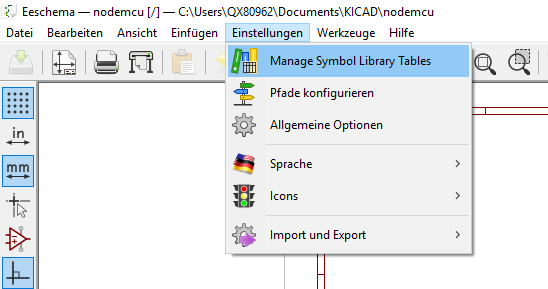

Unter den Einstellungen.
Das Schaltplanprogramm und das Leiterplattenprogramm hat jeweils eigene
Einstellungen.

[Kolja L. (kolja82)]

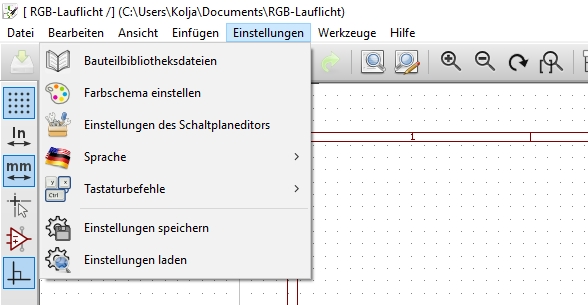

Leider habe ich ein anderes Menue :-(
Version ist 4.0.6

[Lutz H. (luhe)]

Geht auch.

http://downloads.kicad-pcb.org/windows/nightly/

Bei den fast täglich neuen wird weiter entwickelt.

[Bernd W. (berndwiebus)]

Hallo Lutz.

Lutz H. schrieb:
> Geht auch.
>
> http://downloads.kicad-pcb.org/windows/nightly/
>
> Bei den fast täglich neuen wird weiter entwickelt.

Welche Version hast Du?

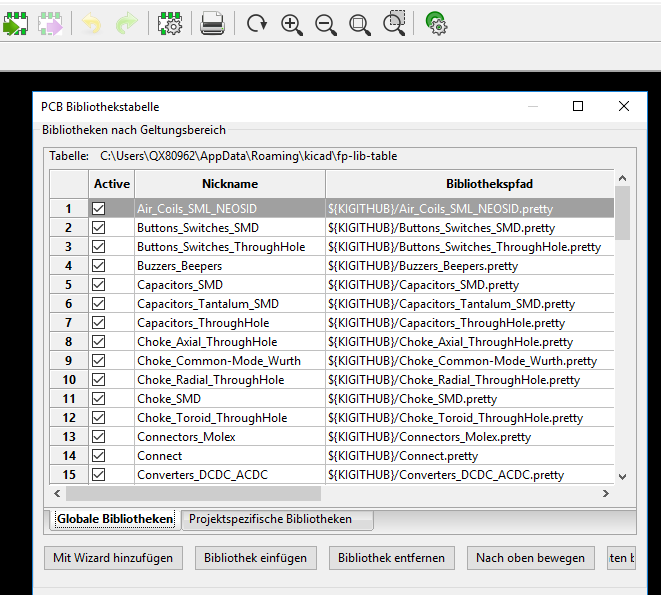

Sind bei Dir die Symbolbiblioteken schon auf das "Pretty System" mit der
Lisp-Notation (wie bei den Footprints) umgestellt?

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

[Lutz H. (luhe)]

Bernd W. schrieb:
> Sind bei Dir die Symbolbiblioteken schon auf das "Pretty System"

Es ist die Version von heute 18.00Uhr.

Application: kicad
Version: (2018-01-07 revision 445fc0000)-makepkg, release build
Libraries:
    wxWidgets 3.0.3
    libcurl/7.54.1 OpenSSL/1.0.2l zlib/1.2.11 libssh2/1.8.0
nghttp2/1.23.1 librtmp/2.3
Platform: Windows 8 (build 9200), 64-bit edition, 64 bit, Little endian,
wxMSW
Build Info:
    wxWidgets: 3.0.3 (wchar_t,wx containers,compatible with 2.8)
    Boost: 1.60.0
    Curl: 7.54.1
    Compiler: GCC 7.1.0 with C++ ABI 1011

[Kolja L. (kolja82)]

Lutz H. schrieb:
> Geht auch.

Eben nicht :-(

Wenn ich dort einen Ordner angebe, in dem die Libs liegen,
werden die Bauteitele leider nicht aufgeführt.

[Bernd W. (berndwiebus)]

Hallo Kolja.

Kolja L. schrieb:

>> Geht auch.
>
> Eben nicht :-(
>
> Wenn ich dort einen Ordner angebe, in dem die Libs liegen,
> werden die Bauteitele leider nicht aufgeführt.

Nicht den Ordner, sondern die (Symbol-) Library eintragen. Sie endet auf
.lib *)

Die Bauteile "siehst" Du erst, wenn Du in Eeschema den Library Browser
öffnest. Den findest in Eeschema oben im pull down menue unter "Tools",
und dann "Library browser" wählen.

Alternativ mal "place components", da hast Du indirekt auch Zugriff auf
den library browser.

*)Das Bibliothekssystem für Symbole in Eeschema unterscheidet sich
(noch) grundlegend von dem für Footprints in PCBnew. Das
Bibliothekssystem für Symbole wird zur Zeit noch überarbeitet, und soll
dann bald so ähnlich aussehen und funktionieren wie das für Footprints.


Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

[Lutz H. (luhe)]

Kolja L. schrieb:
> Ich wollte mich mal an einem Schaltplan versuchen.

Kolja L. schrieb:
> Version ist 4.0.6


Hallo Kolja,


ich schlage vor, dass wir alle mit der gleichen Version arbeiten.

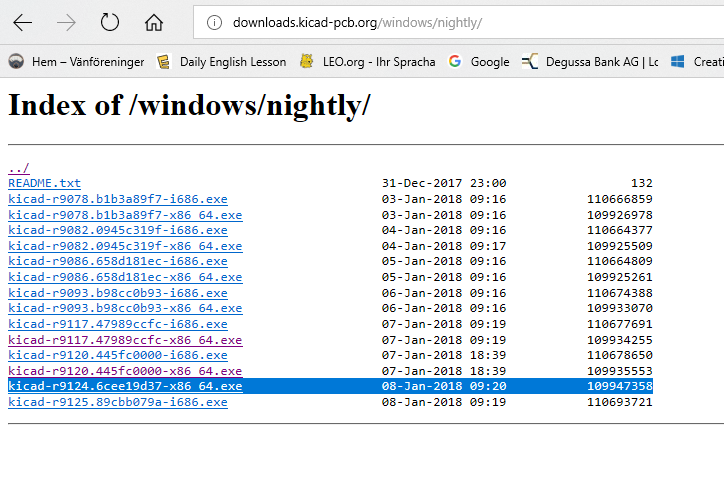

http://downloads.kicad-pcb.org/windows/nightly/

kicad-r9124.6cee19d37-x86_64.exe                   08-Jan-2018 09:20
109947358

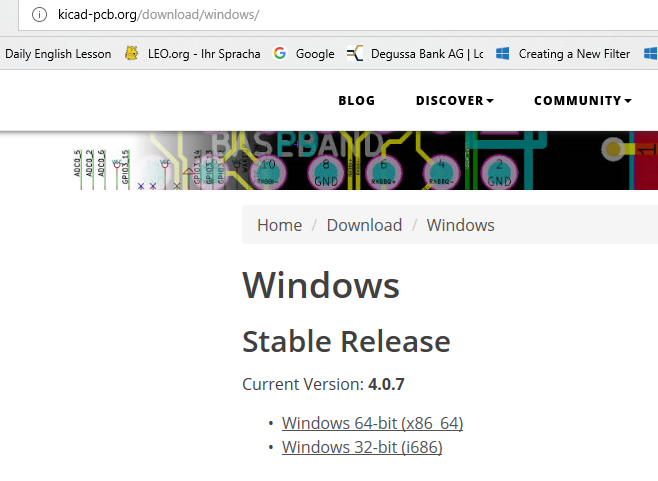

Da ich nicht weiß, wo die Version 4.0.6 zu finden ist und ich finde es
ist besser mit einer neueren Version einzusteigen und bei der
Gelegenheit finden wir hier möglicherweise auch Bugs und helfen bei der
Entwicklung.
