KiCad ist ein Open Source Schaltplaneditor und PCB Layoutprogramm für Windows, Linux, Mac OSX. Diese Seite ist zunächst eine Zusammenfassung aus den KiCad Beiträgen im Forum. Und gleich zu Anfang ein grosses DANKE an alle KiCad-User aus dem Forum. Ihr seid zu viele, um jeden einzeln zu nennen. Aber wer sich diese Seite durchliest und den Links folgt, wird euch kennenlernen.
Hier sollen alte und neue KiCad-Anwender einen Anlaufpunkt finden und neue, insbesondere µC-relevante Aktivitäten stattfinden.
Diese Seite will keine Konkurrenz zum offiziellen KiCad Wiki sein, d.h. was dort steht soll hier nicht wiederholt werden und was hier steht wird hoffentlich zum offiziellen KiCad Wiki wandern.
Die Bedienung von KiCad setzt Hintergrundwissen über die Vorgänge voraus. Die Bedienungsweise entspricht eher einem alten Orcad, Altium oder auch BAE und weniger der von Eagle. Daher ist es Neulingen dringend angeraten, sich vorher die Handbücher und Tutorials gut durch zu sehen. Zur Einarbeitung benötigt man schon etwas Geduld. Wer offizielle Releases verwendet, wird oft Bugs feststellen, die aber in den Testing Versionen im allgemeinen beseitigt sind. Wenn ihr Kritik oder Fragen zu KiCad habt, dann nutzt das Forum! Sobald KiCad im Betreff steht, wird der Beitrag gelesen und nach Möglichkeit beantwortet. Auch Ideen zu dieser Seite sind sehr willkommen!
Suchen und Finden Da diese Seite hier etwas umfangreich geworden ist, empfehle ich eine Textsuche. Jeder Internetbrowser, der etwas auf sich hält, hat auch eine Suchfunktion, mit der der Text der Seite durchsucht werden kann. Bei Firefox/Iceweasel oben im Pull-down Menue unter "Bearbeiten" > "suchen" oder per Shortcut <Strg-F>
FAQ
Allgemein
- Wo gibt es weitere Infos zu KiCad?
- Offizielle Homepage: http://KiCad.org
- Die Offizielle Dokumentation: http://KiCad.org/help/
- Einige allgemeine Notizen zur Installation und zur Arbeitsweise von KiCad finden sich hier: https://docs.google.com/document/d/1M38ByFyqnhwGo8b_jDDyBceyZtEGeaSAuQaP9REzWrU/edit?usp=sharing
- Welche Leiterplattenfertiger akzeptieren KiCad Layouts?
- PCB-Pool.de KiCad kann "Extended" Gerber RS-274-X erzeugen. PCB-Pool akzeptiert KiCad *.brd Dateien auch direkt. Siehe http://www.pcb-pool.com/ppde/info_dataformat.html
- http://fischer-leiterplatten.de
- https://www.oshpark.com/
- Welche Gerberfiles benötigt der Leiterplattenhersteller?
- Wie kriege ich raus, welche Leiterbahn welchen Netznamen hat, bzw. ich habe den Überblick verloren und weiß nicht mehr, was aus dem Layout nun was im Schaltplan ist?
- http://www.mikrocontroller.net/topic/316539#3427724 (Funktioniert nur gut, wenn großes Fadenkreuz gewählt ist.)
- Genauere Informationen, z.B. über die Länge einer Leiterbahn etc.
- Dazu in PCBnew den gleichen Button rechts wie für das Hinzufügen von Leiterbahnen aktivieren. Oder besser noch rechts den zweiten Button von oben "Netz hervorheben". Dann mit der rechten Maustaste die fragliche Leiterbahn anklicken. Unten in der Statusleiste werden die Informationen angezeigt.
- KiCad ohne Maus bedienen. http://www.mikrocontroller.net/topic/267538#new
- Gibt es Sonderzeichen, die ich für Symbole, Module/Footprints oder Files nicht verwenden sollte?
- Ja, alles was Sonderzeichen außer "- _ ." (Bindestrich, Tiefstrich, Punkt) und keine Zahl ist. Siehe: http://www.mikrocontroller.net/topic/302664#3249204
- Wie stelle ich in KiCad das Zeitintervall für "automatisch Speichern" ein?
Installation
- Woher beziehe ich KiCad?
- Offizielle Seite (alle Betriebssysteme): http://kicad.org/download/
- Aktuelle Version: KiCad 5.1.10 veröffentlicht im Mai 2021
- Nightly Development Builds auch von der offiziellen Seite
- KiCad kann man aus den Sourcen selbst compilieren. Dazu gibt es Skripte zur Unterstützung, die dieses automatisieren, so dass man nicht unbedingt C/C++ Kenntnisse braucht. Die meisten gängigen Linux Distributionen enthalten aber "old stable" KiCad Releases in ihren Repositories.
- Offizielle Seite (alle Betriebssysteme): http://kicad.org/download/
- Liste der Versionsänderungen auf der KiCad Launchpad Seite via bazaar. Siehe: http://www.mikrocontroller.net/topic/298311#3187885
- Ich habe KiCad unter Linux installiert, aber wenn ich KiCad starten will, passiert einfach nichts, oder ich erhalte eine Fehlermeldung wie: "Datei nicht gefunden". Siehe: http://www.mikrocontroller.net/topic/307517#new
- 1) KiCad und seine zugeordneten Programme sollten im Suchpfad stehen. Es wird für Debian und Ableger empfohlen, KiCad unter usr/local/bin zu installieren. Anmerkung: Das ist die aktuelle Verfahrensweise. Oktober 2013 wurde aber noch folgende Struktur verwendet:
- /usr/bin - Binaries (executable files).
- /usr/share/doc/kicad/ - Various documentation.
- /usr/share/doc/kicad/help - Interactive help.
- /usr/share/kicad/demos - Sample schematics and printed boards.
- /usr/share/kicad/internat - Dictionaries for interface localization.
- /usr/share/kicad/library - Interface localization files.
- /usr/share/kicad/modules - Module libraries for printed boards.
- /usr/share/kicad/modules/packages3d - 3D component models (.wrl and .wings format).
- Quelle: http://iut-tice.ujf-grenoble.fr/cao/install.txt Hier sind auch Hinweise für Windows user enthalten.
- 1) KiCad und seine zugeordneten Programme sollten im Suchpfad stehen. Es wird für Debian und Ableger empfohlen, KiCad unter usr/local/bin zu installieren. Anmerkung: Das ist die aktuelle Verfahrensweise. Oktober 2013 wurde aber noch folgende Struktur verwendet:
- 2) User sollten dort Lese- und Ausführungsrechte haben. Aber keine Schreibrechte.
- 3) Wenn ein fertiges Packgage auf einem 64 bit System verwendet wurde, könnte es daran liegen, das es für 32 bit compiliert wurde, und nicht für 64 bit. Es gibt zwei Möglichkeiten:
- a) Selbst aus den Sourcen für sein eigenes System compilieren.
- b) Die Runtime Libs für 32 Bit könnten fehlen. Nachinstallieren mit sudo apt-get install ia32-libs. Siehe: http://www.mikrocontroller.net/topic/307517#3307638
- Ich habe das umgekehrte Problem: 32bit system aber 64bit Binarys.
- Selbst aus den Sourcen neu compilieren.
- Sicherheitseinstellungen von Java sind für PCBnew unter JAVA -> JAVA konfigurieren zu finden.
- Diskussionen zum Thema Installation und compilieren:
- Konfigurationsdateien:
- Ab BZR5114 (ca. 5. September 2014) hat sich der Ordner für die Files mit den Konfigurationsdaten geändert. Unter Linux sind nun die Konfigurations Dateien in $HOME/.config/kicad (entsprechen der FreeDesktop.org Spezifikation). Um Ihre gegenwärtigen Konfigurierungen zu erhalten, können die KiCAd Konfigurationsfiles aus dem Home-Verzeichnis in den aktuellen Ordner kopiert werden. Es muss allerdings der führende "." (Punkt) der Datei entfernt werden. Ebenso muss die globale "fp-lib-table" aus dem home-Verzeichnis dorthin kopiert werden. Windows User müssen KiCad leider reconfigurieren. Es gab keinen einfachen Weg um die Registry-Keys in die Konfigurationsdateien zu extrahieren. Die Konfigurationsdateien unter Windows werden genau wie die fp-lib-table im %APPDATA%\kicad Ordner gespeichert. Es ist angeraten, sämtliche Reste der KiCad Installation aus der Registry zu entfernen, wenn nicht KiCad Versionen vor der BZR5114 verwendet werden. Diese Lösung beseitigt die $home Ordner "Verschmutzung" und vermeidet die Benutzung der Windows registry, wie es häufig gewünscht wurde. Für OS X User ergeben sich keine Änderungen. Link auf die Originalnachricht (englisch): https://groups.yahoo.com/neo/groups/kicad-users/conversations/messages/18889 (KiCad-User Group, 05. September 2014, Titel: Configuration file location changes (#18889) Autor: Wayne Stambaugh)
Schaltplan
- Wie stellt man die Blattgröße beim Schaltplan ein?
- In Page Settings die Blattgröße verstellen (z.B. von A4 auf A3) http://www.mikrocontroller.net/topic/33653#974295
- Wie mache ich eine neue Schaltplan Seite auf?
- Nur in Form eines neuen hierarchischen Schaltplans. Siehe nächsten Punkt und hier im Forum: https://www.mikrocontroller.net/topic/398489#new
- Wie kann man den Schaltplan auf mehreren Seiten verteilen (hierarchical sheets)?
- Wie geht man mit "Power Pins" in hierarchischen Schaltplänen um?
- Wie kann man die "hierachical sheets" benutzen, um aus vorgefertigten Subschaltplänen mit immer gleichen Bauteilgruppen rationell Schaltpläne zusammenzustellen (Building Blocks)?
- Ich habe einen hierarchischen Schaltplan angelegt. Wenn ich ihn ausdrucke, werden die Subschaltpläne in der Reihenfolge ausgedruckt, in der sie oben in der Übersicht stehen. Diese Reihenfolge ist aber in meinem Fall ungünstig. Wie kann ich diese nun ändern?
- Leider im Programm z.Z. noch nicht. Trotzdem ist es machbar. Entweder von Hand oder mit einem Python Skript. Näheres zu beidem findet sich hier: http://www.mikrocontroller.net/topic/288394#3064087 . Ein Python 3 Skript, das den Umgang mit dem Kicad-Schaltplan erleichtert, findet sich hier: Media:PyKicadSchematic-ID_Interchanger_RevC.zip.
- Wie geht man mit Bussen um?
- http://www.mikrocontroller.net/topic/208870#new
- und speziell bei hierarchischen Schaltplänen: http://www.mikrocontroller.net/topic/209156#new
- Wie kann man Schaltplanentwurf (KiCad) und Schaltungssimulation (Spice) verbinden?
- NGspice ist in den Grundzügen mittlerweile in den entwicklungsversionen von KiCad integriert. Aktuell (Nov. 2016) muss man sich aber noch KiCad selber compilieren und dabei auch einen passenden Schalter für den Compiler setzten. Siehe: https://www.mikrocontroller.net/topic/412350#4803960
- [1] Imformationen zur Zusammenspiel KiCad <> AimSpice.
- Ein Tutorial zum Symboleditor für KiCad, mit dem die Symbole für das Schaltplanmodul (EEschema) erzeugt bzw. editiert werden, findet sich hier: Media:SymboleFuerKiCad318082009-RevC-DE.pdf.
- Zur Erstellung von Schaltplansymbolen in aufgelöster Darstellung (Relais: Kontaktsätze einzeln und getrennt von der Spule; IC: Versorgungsspannung getrennt von den einzelnen Gattern) siehe http://www.mikrocontroller.net/topic/273891#new. Bei Problemen noch mal hier nachlesen: http://www.mikrocontroller.net/topic/294095#3136180. Aktuell: https://www.mikrocontroller.net/topic/449373#new
- Wie kann man im Schaltplan Symbole zum Verschieben gruppieren?
- Und wenn es darum geht, eine solche Gruppe in einen anderen Schaltplan oder Subschaltplan zu verschieben?
- Die Gruppe ins "Clipboard" stecken. Dazu nach dem Markieren der Gruppe rechte Maustaste klicken, und dort "Gruppe speichern" wählen. Nun ist die Gruppe im Clipboard. jetzt in den gewünschten Unterschaltplan gehen und die Gruppe dort mithilfe des Clipboardbuttons (Das Klemmbrett Symbol links neben dem "Undo"-Button) in den Schaltplan einfügen. NICHTS mit der rechten Maustaste versuchen! Siehe auch: http://www.mikrocontroller.net/topic/244836#2499782 Das ganze geht nicht nur mit Subschaltplänen, sondern auch genauso in einen ganz anderen Schaltplan, den man dann halt in Eeschema öffnen muss, hinein. Wenn nach dem Einfügen allerdings nur ein Kästchen mit Fragezeichen erscheint, waren die nötigen Symbolbibliotheken für diese Symbole noch nicht in der Projektdatei eingetragen. Das muss man nun nachholen, indem man unter "Einstellungen" die "Bibliotheken" wählt, und die passenden Bibliotheken einträgt. Wenn man nicht genau weiß, wo diese zu finden sind, kann es sinnvoll sein, die *-cache.lib des Herkunftsschaltplanes einzubinden.
- Ist es möglich, im Schaltplan gruppierte Bauteile automatisch im Board als Gruppe zu verschieben?
- Nein. Siehe https://www.mikrocontroller.net/topic/398996#new
- Wie wird man den merkwürdigen Rahmen los?
- 1) Bei neueren KiCad Versionen, ab ca. Mitte 2013 (von mir getestet ab BZR 4513 29 November 2013) kann man sich eine Vorlage ohne Rahmen erstellen. Dazu den pl_editor (der ganz rechte Button im KiCad Hauptfenster) starten, und FAST alles entfernen. Dazu in der linken Spalte nacheinander alles aktivieren, und mit rechts anklicken und dann "entfernen" wählen. Aber Vorsicht, wenn alles Entfernt wird, taucht das Original Layout wieder auf. Workaround war bei mir, eine zusätzliche Alibilinie hinzuzufügen, die von X 0,000 Y 0,000 bis X 0,001 Y 0,000 reicht. Das ist ein "Fliegenschiss" in der linken oberen Ecke. Jetzt kann alles andere gelöscht werden. Den so geleerten Rahmen unter einem beliebigen Namen mit der Endung .kicad_wks wegspeichern. Im geöffneten Schaltplan kann der dann unter Datei > Seite einrichten ganz unten unter "page layout file description" die entsprechende Datei eingebunden werden. Es bleibt aber dem Anwender offen, ob er den Rahmen komplett entfernt, oder noch Felder mit Textbeschreibungen übernimmt. Für gesteigerten Komfort kann diese Datei dann auch in ein Template eingebunden werden.
- 2) Beim Ausdrucken Frame deaktivieren.
- 3) Als SVG exportieren. Dort den Frame deaktivieren.
- Siehe: http://www.mikrocontroller.net/topic/343509#3791448
- Wie schalte die Footprint-Namen in Eeschema global ab?
- Ich habe ein Problem mit dem ERC. Ständig kommt die Fehlermeldung: "Pin ist mit anderen Pins verbunden, wird jedoch von keinem angesteuert"
- Netze, die nicht angesteuert werden, werden von Kicad misstrauische beäugt. Das "nicht ansteuern" kann aber schnell passieren, weil Kicad u.A. erwartet, das irgendwo ein Spannungsversorgung ist. Wenn diese aber z.B. über eine Sicherung oder einen Pull-up Widerstand gehen, so wird das nicht bemerkt, weil Sicherungen und Widerstände (oder auch Entstördrosseln) "passive" Pins haben. Siehe: http://www.mikrocontroller.net/topic/292988#new und http://www.mikrocontroller.net/topic/298401#new
- Ich habe ein Problem mit dem ERC. Immer in Verbindung mit GND kommt die Fehlermeldung: "Pin ist mit anderen Pins verbunden, wird jedoch von keinem angesteuert"
- Beim ERC kommt die Fehlermeldung "PIN not connected" an Verbindungen, die per Label angeschlossen sind. Was ist da falsch?
- Sie sind tatsächlich nicht angeschlossen. Siehe: http://www.mikrocontroller.net/topic/346976#new
- Wie ist der Zusammenhang zwischen Bauteilen und Netznamen? Wie bekomme ich heraus, an welchem Netz mein Bauteil angeschlossen ist?
- Eeschema vergibt bzw. aktualisiert erst dann Netznamen, wenn eine Netzliste erzeugt wird. Darauf besteht entweder ein Zugriff über PCBnew, oder aber mit einem Editor. Siehe Beitrag http://www.mikrocontroller.net/topic/316539#new
- Ich habe einen Schaltplan geöffnet, aber alle oder einige der Symbole zeigen nur Kästen mit Fragezeichen.
- Es fehlen die passenden Symbolbibliotheken für diese Symbole.
- Hat man von anderswo einen Schaltplan bekommen, kann dieser auf anderen Symbolbibliotheken beruhen, als man selber verwendet. Diese Fehlen nun. Man braucht die Originalbibliotheken oder aber die Cache-Bibliothek dieses Schaltplans.
- Diese müssen in der Liste der Bibliotheken nachgetragen werden. Siehe dazu die Handhabung von Bibliotheken: https://www.mikrocontroller.net/articles/KiCad#Handhabung_von_Bibliotheken
- Hat man von anderswo einen Schaltplan bekommen, kann dieser auf anderen Symbolbibliotheken beruhen, als man selber verwendet. Diese Fehlen nun. Man braucht nun die Originalbibliotheken oder aber die Cache-Bibliothek dieses Schaltplans. Zu den Cache-Bibliotheken siehe hier: https://www.mikrocontroller.net/articles/KiCad#Handhabung_von_Bibliotheken
- Ab BZR4646 (Jan./Feb. 2014) behandelt KiCad Symbolnamen "Case Sensitive". Das führt zu Problemen mit älteren Schaltplänen, wo das anders gehandhabt wurde. Siehe hier: https://www.mikrocontroller.net/articles/KiCad#Handhabung_von_Bibliotheken
- Wieviele Textfelder für Symbole kann ich anlegen und wie groß dürfen diese sein?
- Mindestens 35 Felder, die mindestens 256 Zeichen (tatsächlich deutlich mehr) beinhalten können. Aber Zeilenumbrüche gehen nicht. Siehe: http://www.mikrocontroller.net/topic/331201#3658695
- Ich habe ein Symbol im Symboleditor geändert. Aber irgendwie taucht diese Änderung dann in Eeschema trotzdem nicht auf.
- Die Reihenfolge der Einträge in der Bibliotheksliste ist wichtig. Bei gleichem Namen wird immer das zuerst gefundene Symbol verwendet. Steht die -cache.lib in der Reihenfolge zu oberst, wird immer zuerst das Bauteil aus der -cache.lib verwendet. Beheben: Die -cache.lib aus der Bibliotheksliste von Eeschema austragen und neu eintragen, so dass sie unten angefügt wird, und zuletzt geladen wird. Alternativ: Bei Änderungen einen neuen Namen für das Symbol vergeben. Z.B. durch das Pflegen eines Revisions- oder Datecode im Symbolnamen. Einfach nur die -cache.lib löschen langt möglicherweise nicht, weil diese u.U. mit alten Daten neu geschrieben wird (wenn z.b. Eeschema dabei nicht geschlossen ist). Siehe: http://www.mikrocontroller.net/topic/331201
- Wie erstelle ich eine Stückliste (BOM, Bill of Materials)?
- 1) In PCBnew oben im Pull down Menue Datei > Fertigungsdateien > BOM (Bill of materials) Geht nur, wenn die Netzliste schon importiert wurde.
- 2) In EEschema unter Werkzeuge > Stückliste erstellen > und dann ein Plugin wählen. Es gibt verschieden Plugins mit verschiedenen Eigenschaften z.B. auch für kumulierende Listen. Die Plugins kann man von hier beziehen: https://github.com/KiCad/kicad-source-mirror/tree/master/eeschema/plugins Achtung, ein kleiner BUG In den Voreinstellungen der Kommandozeile muss in den Optionen "%O" in "%O.csv" umgewandelt werden, sonst hat die erzeugte Datei keinen .csv extender. Grundsätzlich: Hier wird zuerst eine behelfsmäßige Netzliste im .xml Format erstellt. Die Kommandozeile startet dann ein Programm, was widerum ein .xsl Skript (Das Plugin) abarbeitet, und als output eine .csv Datei erzeugt, die in Tabellenkalkulationen importiert werden kann. In die Kommandozeile kann natürlich auch etwas anderes eingetragen werden, so dass man dort z.B. auch Python Skripte verwenden kann.
- 3) Man kann sich selber ein separates Skript erstellen, welches die .kicad_sch Datei parst, und daraus eine .csv oder anders gestaltete BOM-Datei erstellt, so wie man es braucht. Da man auch ohne Plugins bei drücken von "Erstellen" die oben erwähnte behelfsmäßige Netzliste erhält, kann man diese auch mit externen Skripten bearbeiten. Es gibt Mittelwege zwischen 2) und 3). Für ein Python Skript siehe hier: https://forum.kicad.info/t/kibom-python-bom-generation-tool/3038
- Info:
- Klaus hat ein Plugin geschrieben, dass in html überträgt. Siehe hier den Download und die Bedienungsanleitung: https://www.mikrocontroller.net/topic/402565#new
- Ich möchte eine Stückliste (BOM, Bill of Materials) mit einer Datenbank, z.B. für Bestellnummern verbinden.
- Tipps dazu sind z.B. hier zu finden: https://www.mikrocontroller.net/topic/416192#4856645
Netlist
- Was genau muss man beim Übergang vom Schaltplan (SCH) zum Layout (BRD) machen?
- Kann man fertige Netzlisten für Gruppen von Bauteilen einbinden?
- Wie sieht das allgemein mit der Zuordnung Symbol zu Footprint aus?
- Symbole und Footprints sind zwar von der Idee her erst einmal getrennt, und Footprints werden über CVpcb und Netzliste den Symbolen zugeordnet.
- Allerdings besteht auch eine Möglichkeit, Symbolen einen bevorzugten Footprint fest zuzuweisen, der dann automatisch in die Netzliste zum Einlesen in das Board eingetragen wird. Wenn dann der Zuweisungsschritt mit CVbcb in der Netzliste gemacht wird, ist dort schon etwas eingetragen, was man so lassen oder aber ändern kann.
- Dazu in EEschema mit der Maus auf ein Symbol gehst und "E" drücken. Alternativ über rechten Mausklick auf Symbol und dann das Kontextmenuest gehen. Wenn man im Symboleditor arbeitet, aus der oberen buttonleiste den Button mit dem "T"-Symbol wählen. Es poppt ein Fenster auf "component properties". In der Mitte ist eine Tabelle mit unter anderem einem Eintrag "Footprint". Wenn dann "Footprint" aktiviert wird. kann rechts der Name eines Footprintes eingebenwerden (kompliziert), oder, wesentlich einfacher, darunter gibt es einen Button "browse Footprints". Wenn der aktiviert wird, öffent sich ein Fenster, in dem sich in den in die Bibliothekslisten eingetragenen Footprintbiblotheken herumwühlen lässt.
- Desweiteren kann auch eine Kopie des Symbols unter anderem Namen angelegt werden, und dort ein anderer Footprint eingetragen werden, als Variante. Falls das Pinning nicht passt, müssen halt auch noch die Pinne im Symbol passend zum Footprint gemacht werden.
- Diskussion dazu: https://www.mikrocontroller.net/topic/432920#5112114
- Kann man Daten für automatische Bestückung erzeugen?
- Ja. aber nicht in CVpcb für die Symbol > Footprint Zuordnung, sondern im Layout Modul PCBnew.
- In meiner Netlist fehlen Bauteile, die im Schaltplan vorhanden und angeschlossen sind. Der ERC läuft problemlos durch. Die Annotation auch, aber nach Erstellung der Netlist sind die Symbole plötzlich mit einem vorangestellten "#" im Schaltplan bezeichnet.
- Vermutlich sind sie versehentlich als "virtuelles" Bauteil gekennzeichnet. Siehe http://www.mikrocontroller.net/topic/268626#new
- Wie exportiere ich eine Netlist NUR für einen Subschaltplan?
- Das geht, nachdem dieser Schaltplan explizit in EEschema geöffnet wurde. Siehe: http://www.mikrocontroller.net/topic/330740#new
- Ich finde CVpcb nicht mehr am gewohnten Platz zwischen all den anderen Startbuttons!
- CVpcb ist inzwischen aus diesen entfernt worden, und durch Startbuttons für den Symboleditor und den Footprinteditor ersetzt worden. Dafür kann CVpcb jetzt direkt aus Eeschema heraus gestartet werden. Es findet sich jetzt im oberen Pulldown Menue unter "Werkzeuge" und dann "Bauteilfootprints zuweisen" oder in der oberen Buttonleiste als dritter Button von rechts (BZR5175 vom 11 Oktober 2014).
- Sollte KiCad abstürzen, wenn man versucht, CVpcb zu starten, so kann man CVpcb auch direkt aus einem Terminal oder aus der Eingabeaufforderung heraus starten.
- Versuchsweise mal 10 Minuten warten.....bei Problemen mit der Erkennung von Symbolnamen und Footprintnamen (beim öffnen ganz alter Projekte mit alten Dateiformaten) kann es manchmal extrem lange dauern.
- Was bedeuten die Maßangaben in der Netlist?
- Wie überträgt man Kicad Schaltpläne in QUCS Schaltpläne für Simulation?
Layout
- Wie stellt man die Rastergrösse im Layout ein?
- Mit der Rechten Maustaste in das Board klicken. Es poppt ein Menue auf. Dort Raster wählen..... Geht im Modul-Editor genauso.
- Wie verteile ich die übereinander geladenen Bauteile?
- Oben das IC Symbol mit den zwei Pfeilen (Mode footprint) aktivieren und mit der rechten Maustaste auf der Platine im Menü "Global spread and place" anwählen und die gewünschte Art auswählen.
- Wie werden Pads und Leiterbahnen verbunden?
- Ich kann keine Leiterbahnen ziehen!
- Vermutlich hast Du den automatischen DRC (Design rule check) aktiviert. Deaktiviere ihn halt. In PCBnew im linken Buttonbar der oberste Button (Insekt mit Verbotszeichen). http://www.mikrocontroller.net/topic/306476#new
- Aber jetzt habe ich beim Ziehen der Leiterbahnen so merkwürdige Ergebnisse!
- Option "Remove redundant tracks" wählen! Siehe https://www.mikrocontroller.net/topic/381906#new
- Mir fehlen Airwires/Luftlinien/Gummibänder!
- Vieleicht die falschen Pins als Typ "Spannungsausgang" definiert? Siehe: http://www.mikrocontroller.net/topic/330817#3620918
- Ich bekomme immer eine Fehlermeldung vom DRC, das ein Pad nicht angeschlossen ist, aber ich habe es angeschlossen.
- Ich will ein Bauteil für geringeren Leiterwiderstand sowohl auf der Unterseite- als auch der Oberseite anschließen. KiCad löscht aber immer den alten Leiterbahnzug, wenn ich den neuen lege.
- Deaktiviere unter Einstellungen->Allgemein das "auto-entfernen-von-Leiterbahnen" (einfachste Lösung).
- Alternativ: Designe dafür Bauteile mit speziellen Pads. http://www.mikrocontroller.net/topic/187606#1823596 (realistischste u. sauberste Lösung, aber etwas umständlich.)
- Das Löschen der Leiterbahnen Segment für Segment ist sehr umständlich. Geht es besser?
- Ja. Siehe: https://www.mikrocontroller.net/topic/385768#new Achtung: Bei neueren (RC4 z.B.) Versionen von PCBnew kann unter "View" verschiedene "Canvas" verwendet werden. Jeder dieser "Canvas" verhält sich etwas anders und hat andere Vorzüge.
- Aktuell (Jan. 2019) mit Auswahlbox. Achtung: Die Auswahlbox hat anderes Verhalten in KiCad 6, je nachdem ob man sie von rechts oder von links aufgezogen hat! Details siehe: https://www.mikrocontroller.net/topic/467735#new
- Wie kann man ein Bauteil mit Pads und Leiterbahnen bewegen?
- Wie füllt man eine Fläche aus?
- Siehe: http://www.mikrocontroller.net/topic/93131#854802
- Etwas aktueller: http://www.mikrocontroller.net/topic/182271#1772119 Zweiter Teil des Posts.
- Und wie erzeuge ich konzentrisch ineinanderliegende Flächen?
- Wie ist das Verhalten von KiCad bei Flächen/Polygonen verglichen mit Eagle?
- Ja, aber meine Fläche wird nicht gefüllt oder es passiert was ganz merkwürdiges.
- Siehe: http://www.mikrocontroller.net/topic/298692#new
- Konkreter: Es sollte darauf geachtet werden, das mindestens ein Endpunkt oder ein Via oder ein Knickpunkt der Leiterbahn, die mit der zu füllenden Fläche verbunden sein soll, innerhalb der als zu füllen definierten Fläche liegen. Siehe http://www.mikrocontroller.net/topic/366199#new
- Die Flächen habe ich jetzt, aber wie sieht das mit "Stitching" aus? Anmerkung: Als "Stitching" (von Engl. "stitch": Nähen) bezeichnet man das Verbinden mehrerer Flächen oder Leiterbahnen gleichen Potentials mit Durchkontaktierungen durch die Platine hindurch. Üblich z.B. für Masseflächen. Die gleiche Technik kann auch verwendet werden, wenn man für Hochstromverbindungen mehrere Durchkontaktierungen parallel schalten möchte, wobei KiCad beim ziehen des Tracks nur eine Durchkontaktierung setzt, und die anderen von Hand dazugesetzt werden müssen.
- Es gibt verschiedene Methoden. Je nach Geschmack. Siehe: http://www.mikrocontroller.net/topic/380550#new und https://www.youtube.com/watch?v=Hp5ngKtl7S4&list=PLJhdeJOBBRdnPgqcUiONoV4NLCo12f-jT&index=5
- Ich habe eine Platine, die von oben und unten bestückt ist. Wenn ich jetzt Bauteile zusammengruppiere, um sie gemeinsam zu verschieben, erwische ich immer alle Bauteile auf Vorder- und Rückseite. Wie bekomme ich das jetzt hin, das ich nur Module auf einer Seite bewege?
- Indem im Lagenmanager die Seite, die nicht bewegt werden soll, abgeschaltet wird. Siehe: http://www.mikrocontroller.net/topic/311586#new
- Wie bekommt man ein vernünftiges Boardoutline hin?
- Wie erstellt man ein rundes Loch, z.B. eine Befestigungsbohrung / nichtdurchkontaktierte Bohrung?
- VERALTET: http://www.mikrocontroller.net/topic/179308#1726990
- VERALTET:http://www.mikrocontroller.net/topic/120373#1122219 ?????
- KiCad kann mittlerweile auch direkt nichtdurchkontaktierte Bohrungen erzeugen. Siehe dazu http://www.mikrocontroller.net/topic/263069#2732405 Enthält auch allgemeine Informationen zum Umgang mit durchkontaktierten und nicht durchkontaktierten Bohrungen.
Da Löcher mit einem Durchmesser ab 2mm gefräst statt gebohrt werden können, und ab 6mm Durchmesser mit hoher Sicherheit gefräst werden, ist es sinnvoll, Löcher ab ca. 4mm Durchmesser in PCBnew mit dem Kreistool in das Layer "edge.cuts" zu zeichnen.
- Ich möchte für Passermarken / Fiducials eine deutlich größere Freistellung in der Lötstoppmaske haben. Wie geht das?
- Wie geht das überhaupt mit den Lötstoppmasken?
- Ja, aber die Lötstoppmaske wird leider nicht angezeigt.
- Ich möchte Text und Markierungen/Grafik statt im Bestückungsdruck im Lötstopplack erstellen. Geht das überhaupt und wie ist das zu bewerkstelligen?
- Das geht, und dazu ist der Text oder die grafischen Linien/Kreise direkt in die Lötstoppmaske zu schreiben. Siehe: http://www.mikrocontroller.net/topic/347702#new Die Lötstoppmasken Lagen heissen F.Mask (Bestückungsseite) und B.Mask (Lötseite).
- Ich möchte Text invers im Bestückungsdruck haben.
- Das geht. Siehe: http://www.mikrocontroller.net/topic/417961#4888742
- Wie kann man Bauteilmaße in den Ansichten (Footprint, Layout, 3D-View) anzeigen?
- Anzeige im Layout: Layer "Zeichnung" anwählen. In der rechten Menueleiste "Bemaßung hinzufügen" wählen. Das ist der fünfte Button von unten mit der "blauen Bemaßung". Jetzt an einer Stelle links ins Layout klicken. Maus verschieben und noch einmal links klicken und die Maus seitlich verschieben. Es wird ein Maßpfeilsystem zwischen erstem und zweitem Mausklick angelegt, dessen höhe man mit der Maus einstellen kann. Ein weiterer linker Mausklick fixiert das System. Das Anklicken der Beschriftung mit der rechten Maustaste erlaubt das Editieren. Das System wird immer in der Einheit angelegt, die in der linken Menueleiste vorgewählt wurde. Die Rasterung der aktuellen Einstellung wird auch übernommen. Späteres Ändern von Einheit- und Raster ändern die Beschriftung nicht mehr. In 3D und im Footprint geht diese Möglichkeit nicht.
- Weitere Möglichkeiten: Einen Maßstab als footprint/Modul anfertigen und zum Messen in das Board einfügen.
- Wenn man im Layout aber direkt etwas ausmessen möchte, so geht das über den relativen Nullpunkt. Unten im Rahmen rechts sind vier Felder. Die beiden linken zeigen die absoluten Koordinaten, an, die beiden rechten die relativen Koordinaten in Bezug auf einen relativen Nullpunkt. Defaultmäßig stimmen absoluter und relativer Nullpunkt ersteinmal überein. Per "Space bar" drücken setzt Du den relativen Nullpunkt an den Ort des Mauszeigers. Wenn Du nun die Maus verfährst, zeigen die relativen Koordinaten nun den vertikalen und horizontalen Abstand zum Nullpunkt. Die Diagonale muss leider über den Pythagoras selber ausgerechnet werden, oder indem man die Polarkoordinateneinstellung wählt (linke Menueleiste). Durch geschicktes setzten des Nullpunktes kann man nun auf der Platine herummessen. Winkel können auch über die Polarkoordinateneinstellung gemessen werden. Im Moduleditor geht das analog. Das 3D-View kann zur Zeit (Januar 2011) überhaupt keine Bemaßung.
- Wie kann man mit der KiCad Version 20100314 einseitige Platinen erstellen?
- Und wie teile ich KiCad mit, daß der Autorouter nur eine Seite verwenden soll?
- Auf die doofe Tour: Erst in KiCad zweiseitig wählen, und dann beide Lagen im Autorouter als "Unterseite" wählen.
- Wie gehen runde Bögen in KiCad?
- Ich brauche für einen Platinenumriss eine geschlossene Linie. Das klappt aber irgendwie nicht.
- Die Endpunkte müssen exakt aufeinander liegen. Dazu
- A) Passende Raster verwenden
- B) parametrisch die Endpunkte direkt als Koordinaten eingeben.
- Siehe Diskussion dazu: https://www.mikrocontroller.net/topic/418296#new
- Die Endpunkte müssen exakt aufeinander liegen. Dazu
- Wie benutze ich den interaktiven Router (Push & Shove) in PCBnew?
- Dazu muss in PCBnew im Pulldown-Menue unter "Ansicht" die Option "Canvas nach OpenGL umschalten" oder "Canvas nach Cairo umschalten"gewählt werden. Wenn man nun, wie gewohnt, aus der rechten Button Leiste das Verlegen von Leiterbahnen wählt, eine Leiterbahn/Luftlinie wählt und rechts anklickt, erhält man den interaktiven Router. Aber Achtung - wegen des geänderten Kontextmenues kann es sinnvoll sein, für andere Tätigkeiten auf die Voreinstellungen zurückzuschalten.
- Wie stelle ich beim Routen die Leiterbahnbreiten ein?
- Sie müssen vorher in den Design Rules definiert werden. Siehe: https://www.mikrocontroller.net/topic/452117#new
- Ich habe mein Board fertig geroutet, stelle aber jetzt fest, das ich noch einige Leiterbahnbreiten ändern muss. Wie geht das am einfachsten?
- Eine Leiterbahn rechts anklicken und Segment oder Track ändern. Das Verhalten ist im Detail vom gewählten Canvas anhängig. Und die Leiterbahnbreite muss schon in den Design rules existieren. Siehe hier: https://www.mikrocontroller.net/topic/452117#new
- Ab KiCad 5.1 bzw. 6 wird es die verschiedenen Modi nicht mehr geben. Siehe https://www.mikrocontroller.net/topic/467735#5718645
- Eine Leiterbahn rechts anklicken und Segment oder Track ändern. Das Verhalten ist im Detail vom gewählten Canvas anhängig. Und die Leiterbahnbreite muss schon in den Design rules existieren. Siehe hier: https://www.mikrocontroller.net/topic/452117#new
- Wie gestalte ich einen gleitenden, stetigen Übergang bei einer Änderung der Leiterbahnbreite?
- Mit Workarounds wie dreieckigen/trapezförmigen Pads oder einem sehr fein gestaffelten stufigen Übergang. Siehe: https://www.mikrocontroller.net/topic/438242
- http://www.mikrocontroller.net/topic/205851#new
- Ich kann Pads nicht anschließen bzw. ich bekomme vom DRC Fehlermeldungen, daß ich Pads nicht angeschlossen habe, obwohl sie angeschlossen sind.
- Wie kann ich Daten für automatische Bestückung (Pick&Place) erzeugen?
- In PCBnew unter Datei > Fertigungsdateien > Bauteile Positionsdatei (.pos). Aber dieses verlangt, das die Footprints auch die richtigen Informationen dazu enthalten. Um diese einzustellen, den Footprint im Moduleditor öffnen und unter dem Button "Bauteileigenschaften" in "Attribute" eine Markierung bei "Normal+Einfügen" machen. Dann wird der Ankerpunkt des Modules für die Positionsdatei verwendet. Damit sinnvolle Daten entstehen, sollte der Ankerpunkt bei SMD-Footprints in die Mitte des Footprintes gesetzt worden sein.
- Gibt es "Regeln" für das Setzten von Ankerpunkten bei Footprints?
- Es gibt Konventionen. Bei SMD-Bauteilen der "Mittelpunkt" des Bauteiles. Dieser wird auch für Pick&Place Daten in der automatischen Bestückung verwendet.
- Bei THT-Bauteilen wird als Konvention die Mitte von Pin 1 als Ankerpunkt verwendet.
- Und wie erzeuge ich ein Excellon Drillfile?

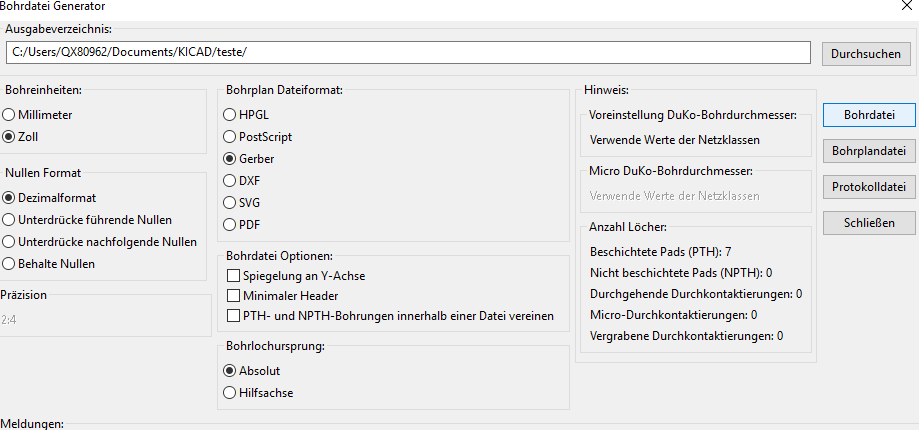

- In PCBnew unter Datei > Fertigungsdateien > Bohrdaten. Die Datei enthält auch eine Werkzeugliste. Kicad legt u.U. zwei Drillfiles an, wenn erforderlich. Eines für durchkontaktierte, und eines für nicht durchkontaktierte Bohrungen. Wer eine extra Liste und eine Statistik wünscht, muss auch noch "Bericht über Bohrung" anwählen.
- Bei mir wird aber nur ein Drillfile erzeugt. Was läuft falsch?
- Die NPTH Drills müssen im Pad-Editor explizit als solche gekennzeichnet werden. In PCBnew erkennt man sie dann als dicke gelbe Flächen. Siehe: http://www.mikrocontroller.net/topic/322941#3989397 Bei älteren Footprints ist das aber noch nicht komplett umgesetzt.
- Wenn PCBnew die Netzliste eingelesen hat, liegen alle Bauteile auf einem Haufen. Zum Plazieren eines herausgreifen ist mühsam. Wie geht das am einfachsten?
- In PCBnew "T" drücken. Es poppt ein Fenster auf, wo man die Bauteilreferenz (den Namen) eingeben kann. Und schon hängt das Bauteil zum Bewegen am Zeiger. Die Bedienung ist letztlich genauso wie das "m" und die Komandozeile in Eagle. Siehe http://www.mikrocontroller.net/topic/293903#3133990
- "Raef" hat ein Python Script erstellt, das Bauteile automatisch ähnlich der Anordnung im Schaltplan plaziert. Siehe: http://www.mikrocontroller.net/topic/293903#3245990
- In neueren PCBnew Version gibt es ein gutes parametrisches Plazieren: https://www.mikrocontroller.net/topic/432920#5108442
- Ich habe ein fertiges Layout. Jetzt möchte ich aber andere Footprints verwenden, und anschließend nicht neu routen müssen. Wie geht das?
- Über CVpcb und Neueinlesen der Netzliste. Siehe: http://www.mikrocontroller.net/topic/297885#new
- Ich will links herum routen, aber Kicad meint unbedingt rechts herum (...oder umgekehrt). Wie kann ich die Leiterbahnen "flippen"?
- Mit "/" (Slasch) http://www.mikrocontroller.net/topic/280028#new
- Ich hätte gerne die Tastenkürzel in kicad so wie in meinem gewohnten Programm. Wie geht das?
- Siehe http://www.mikrocontroller.net/topic/283959#3007173 . Vieleicht ist einer ja so nett, und stellt Konfigurationsfiles für Leute die aus EAGLE, ORCAD oder so wechseln, bereit.
- Ich habe ein kleines Board fertig geroutet. Jetzt möchte ich mehrere davon zu einer größeren Platine zusammenführen (sog. Mehrfachnutzen), um sie rationeller fertigen zu können.
- Siehe http:http://www.mikrocontroller.net/topic/292334#new . Das geht natürlich genauso, wenn man verschiedene Platinen so zu Nutzen zusammenfügen möchte, oder halt kleinere Teillayouts zu einem Gesamtboard.
- Nachtrag: Wenn in PCBnew "append Board" oder "save as" ausgegraut sind, so schliesse KiCad Eeschem und PCBnew komplett und starte PCBnew direkt ohne über KiCad zu gehen. Das ist in neueren KiCad Versionen so vorgesehen. Siehe https://www.mikrocontroller.net/topic/399145#new
- Siehe http:http://www.mikrocontroller.net/topic/292334#new . Das geht natürlich genauso, wenn man verschiedene Platinen so zu Nutzen zusammenfügen möchte, oder halt kleinere Teillayouts zu einem Gesamtboard.
- Ich habe einen Schaltplan mit Subschaltplänen, zu denen ich separate Layouts erstellen möchte.
- Dazu diesen Subschaltplan explizit in EEschema öffnen, und die Netzliste nur für diesen Subschaltplan exportieren. Weitergehen wie üblich. Siehe: http://www.mikrocontroller.net/topic/330740#new
- Ich möchte Varianten eines Layouts erstellen. Was ist dazu zu sagen? Siehe: http://www.mikrocontroller.net/topic/330740#3616697
- Wie importiere ich DXF-Dateien in PCBnew? z.B. ein Platinenumriss aus einem mechanischen CAD-Programm?
- Dafür existiert eine Import Funktion in PCBnew: Datei > Importieren > DXF-Datei. Siehe http://www.mikrocontroller.net/topic/327628#new
aktueller: https://www.mikrocontroller.net/topic/469438#new
- Wie wird man den merkwürdigen Rahmen los?
- 1) Genauso wie im Schaltplan. Dazu den pl_editor (der ganz rechte Button im KiCad Hauptfenster) starten, und FAST alles entfernen. Dazu in der linken Spalte nacheinander alles aktivieren, und mit rechts anlicken und dann "entfernen" wählen. Aber vorsicht, wenn alles Entfernt wird, taucht das Original Layout wieder auf. Workaround war bei mir, eine zusätzliche Alibilinie hinzuzufügen, die von X 0,000 Y 0,000 bis X 0,001 Y 0,000 reicht. Das ist ein "Fliegenschiss" in der linken oberen Ecke. Jetzt kann alles andere gelöscht werden. Den so geleerten Rahmen unter einem beliebigen Namen mit der Endung .kicad_wks wegspeichern. Im geöffneten Schaltplan kann der dann unter Datei > Seite einrichten ganz unten unter "page layout file description" die entsprechende Datei eingebunden werden. Es bleibt aber dem Anwender offen, ob er den Rahmen komplett entfernt, oder noch Felder mit Textbeschreibungen übernimmt. Für gesteigerten Komfort kann diese Datei dann auch in ein Template eingebunden werden.
- 2) Beim Ausdrucken Frame deaktivieren.
- 3) Als SVG exportieren. Dort den Frame deaktivieren.
- 4) Beim Plotten (z.B. in Gerber) Frame deaktivieren. Ist eigentlich defaultmäßig eingestellt.
- Siehe: http://www.mikrocontroller.net/topic/343509#3791448
- Ich möchte einen bestimmten Footprint verwenden (von dem ich weiss, dass er existiert), kann ihn aber in der Auswahl der Footprints von PCBnew nicht finden.
- Die Bibliothek, in der er enthalten ist, muss erst in das Verzeichnis der aktiven Bibliotheken in PCBnew eingetragen werden.
- Ich möchte Footprint-Bibliotheken in das Verzeichnis der verwendeten Bibliotheken von PCBnew eintragen. Wie geht das?
- Ich habe Probleme mit den Umgebungsvariablen KISYSMOD, KISYS3DMOD, KIPRJMOD, KIGITHUB beim Eintragen der Bibliothekstabellen.
- KISYSMOD ist eine Variable, die den Pfad zu den global verwendeten KICAD-Modulen (Footprints) angibt. KIPRJMOD ist das gleiche, für projektspezifische Module. KISYS3DMOD beschreibt den Pfad zu den 3D-Modellen, und KIGITHUB weisst den Pfad ins Internet zu den Githubbibliotheken.
- Nähere Informationen dazu findet man hier: http://www.mikrocontroller.net/topic/344139#new und hier : http://www.mikrocontroller.net/topic/344029#new
- Aktueller: http://www.mikrocontroller.net/topic/368660
- Falls alles nichts hilft: Nan kann den Pfad auch komplett am Stück in die Bibliothekstabelle eintragen. Copy&Paste funktioniert dort aber nicht per rechtem Mausklick, sondern per <Str-c> (Kopieren) und <Str-v> (einfügen). Einfacher als die Bibliothekstabelle lässt sich darum die fp-lib-table Datei per Editor bearbeiten. Unter Linux findet sich die Tabelle für globale Bibliotheken bis zur BZR5113 direkt im Homeverzeichnis. Ab BZR5114 (ca. 5. September 2014) fiondet sich die globale fp-lib-table in $HOME/.config/kicad. Die fp-lib-table für projektbezogene Bibliotheken finden sich in den korrespondierenden Projektverzeichnissen.
- Ich würde gerne die Mikrowellen Tools verwenden, aber irgendwie funktioniert das nicht.
- In älteren KiCad Versionen funktionieren sie nur im "legacy Canvas". Den "legacy Canvas" schaltet man mit "F9" ein, bzw. im Pull down Menue unter "View" > "legacy Canfas". In neueren KiCad Versionen (daily Build ab mindestens 2017-06-16 revision dab73e1) funktionieren die Tools in allen Canvasversionen.
- Manchmal sieht man nur etwas, wenn man "Refresh" (F3) drückt.
- Eine kleine Erklärung ist hier: https://www.mikrocontroller.net/topic/434998#new
- Ich würde gerne aus den Mikrowellen Tools die Funktion "Polynominales Muster" verwenden. Dabei werde ich nach einem KiCad-Shapefile gefragt, aber ich weiss nicht, wie das File aussehen muss.
- Einen Hinweis zum Aussehen des Files gibt es hier: https://www.mikrocontroller.net/topic/369330#4166392 Allerdings müssen die Werte der Polynomstruktur anderweitig berechnet werden, und mit einem Editor manuell in diese Form gebracht werden.
- Wie erstelle ich koplanare Leitungen in KiCad?
- siehe diese Diskussion: https://www.mikrocontroller.net/topic/370700#new
- Ich möchte Bauteile im Kreis oder in einem Gittermuster/Array anordnen. Gibt es dafür automatische Hilfestellungen?
- Ja. Objekt Deiner Wahl rechts anklicken, eventuell Auswahl verfeinern, und dann im aufpoppenden Menue "Array erstellen" wählen. Geht nicht nur für Bauteile, sondern auch für Pads, Leiterbahnen ec. Siehe: http://www.mikrocontroller.net/topic/178816#new
- Aktuell: https://www.mikrocontroller.net/topic/473763#5832574
- Ich bräuchte Pads mit ungewöhnlicher Form.
- Aus mehreren Pads mit der gleichen Pad Nummer zusammensetzten. Pads gleicher Nummer am gleichen Footprint werden dem gleichen Netz zugeordnet. Dabei aber beachten, dass sich diese Pads sich weit genug überlappen (z.B. 0,2mm) , so dass sie nicht in einzelne Pads zerfallen, wenn in der Leiterplattenfabrik mal die Kupferflächen "zurückgezogen" werden müssen, um die Mindestabsrände für die Produktion (Galvanik) nicht zu unterschreiten.
- Das Mikrowellentool benutzen, um mit einem Workaround Pads als Polygon zu erzeugen. Als ein Beispiel z.B: Das Mikrowellentool kannst Du mit einem Workaround dazu bekommen, Pads als Polygone zu erstellen. Näheres siehe hier: https://www.mikrocontroller.net/topic/414834#new oder hier: https://www.mikrocontroller.net/topic/369330#4166392
- Meine Grafikkarte unterstützt keine openGL 3D-Beschleunigung.
- Vieleicht kannst Du mit MESA openGL ersetzten? Siehe: https://www.mikrocontroller.net/topic/389712#4465775 Zu MESA selber siehe: https://de.wikipedia.org/wiki/Mesa_3D
- Ich würde gerne eine Starrflex Leiterplatte machen. Was muss ich beachten?
- Wie Verbinde ich verschiedene Massen, oder allgemein verschiedene Potentiale, die aus Layouttechnischen Gründen getrennt gehalten werden sollten, ohne das der DRC zusehr meckert? Ähnliches Problem: Einzelne Vias vom Anschluss an umgebende Masseflächen ausschliessen.
- Voraussetzung: Die Leiterbahnen/Vias/Kupferflächen müssen unterschiedliche Potentiale haben, damit KiCad weiss, dass sie getrennt gehalten werden müssen. Wenn das nicht der Fall ist, müssen diese Segmente mit einem "Bauteil" so vom Rest der Schaltung abgedretnnt werden, dass der abgetrennte Bereich einen neuen Netznahmen/Potentialnahmen bekommt. Diese speziellen Bauteile können unterschiedlicher Art sein:
- 1) Mit 0 Ohm Brücken. Das sind Bauteile, die aus einer Drahtbrücke bestehen. So sind für den ERC und DRC die Netzte getrennt, aber tatsächlich mit einer Drahtbrücke verbunden.
- [4] "Drahtbrücken in KiCad?" hier im Forum.
- 2) Ein anderer Workaround sind "Net ties" (Netties). Das sind Footprints, die aus zwei oder mehr verschiedenen Pads bestehen(wie jedes andere normale Bauteile auch, die aber direkt mit Kupfer verbunden sind. Also eigentlich ein 0 Ohm Widerstand, wo der "Widerstand" als Kupfer auf der Leiterplatte existiert. Es ist sinnvoll, zu den "Net tie" Footprints auch entsprechende Schaltplansymbole zu definieren. Zu Net ties siehe:
- [5] (in Englisch)
- [6] "KiCad zwei verschiedene Netze verbinden in Pcbnew" hier im Forum.
- Etwas aktueller (geht auch auf Probleme ein):
- [7] "Kicad Leiterbahn im Footprint möglich?" hier im Forum.
- [8] "Leiterbahn aus Massepolygon isolieren" hier im Forum.
- [9] "Via-Anbidung an Polygon ausschließen"
- Ein ganz anderer Ansatz wäre, ganz auf unterschiedliche Massepotentiale zu verzichten, wenn diese sowieso verbunden werden, wie hier vorgeschlagen: https://www.mikrocontroller.net/topic/453991#5465447
- 1) Mit 0 Ohm Brücken. Das sind Bauteile, die aus einer Drahtbrücke bestehen. So sind für den ERC und DRC die Netzte getrennt, aber tatsächlich mit einer Drahtbrücke verbunden.
- Voraussetzung: Die Leiterbahnen/Vias/Kupferflächen müssen unterschiedliche Potentiale haben, damit KiCad weiss, dass sie getrennt gehalten werden müssen. Wenn das nicht der Fall ist, müssen diese Segmente mit einem "Bauteil" so vom Rest der Schaltung abgedretnnt werden, dass der abgetrennte Bereich einen neuen Netznahmen/Potentialnahmen bekommt. Diese speziellen Bauteile können unterschiedlicher Art sein:
- Wie kann man den Nullpunkt eines Layouts verschieben?
- http://www.mikrocontroller.net/topic/179680#1730452 Aktueller:https://www.mikrocontroller.net/topic/427130#5008806 für den Layout Editor PCBnew. Im Moduleditor bei Erstellung eines Footprints kann man den Ankerpunkt frei Mithilfe des Anker-Tools aus der rechten Menüleiste (das Ankersymbol) setzten. Gleiches gilt für den Symboleditor.
- Ich habe im Layout einen weissen Kringel mit einem weissen Kreuz, der sich beim Zoomen merkwürdig verhält. Was ist das, und wie kriege ich das weg?
- Das ist der Ursprung des Rasters. Den sollte man nicht wegbekommen, aber man kann ihn versetzten. Siehe: https://www.mikrocontroller.net/topic/411681#new
- Wie erzeuge ich Thermals (Wärmefallen/thermal Pads) um Pins die in Kupferflächen sitzen?
- Ich möchte Langlöcher anlegen. Wie geht das am einfachsten?
- Als Footprint bzw. im Footprint im Footprinteditor anlegen. Dort ein Pad plazieren und als "Drill Shape" die Option "Oval hole" wählen. Den Rest des Footprints mit dem Kupfer nach eigenen Bedürfnissen gestalten, oder das Kupfer ganz weglassen. Für reine Befestigungslöcher ohne Kupfer "Pad type" zu "NPTH, Mechanical" wählen. Langlöcher landen genauso wie runde Löcher im Excellon Drill-File. Es gibt dort spezielle Kennzeichnungen dafür. Um mit dem "Workflow" konform zu bleiben, für Befestigungslöcher z.b. ein Symbol anlegen, dem ein passendes Loch oder auch Langloch als Footprint zuweisen. In einem extra hierachischen Schaltplanblatt solche Sonderfälle ablegen. Für vier löcher z.B. vier mal dieses Symbol. Es lassens sich den Symbolen unterschiedlich definierte Löcher zuweisen. Die Löcher werden dann beim Einlesen der Netzliste in PCBnew gemäß der eingetragenen Footprints auf das Board gestellt und können frei plaziert werden. Siehe: https://www.mikrocontroller.net/topic/449952#5395495
- Wie ist das mit der Pinnummerierung bei Symbolen und Footprints mit abweichenden Pinbelegungen? Ändere ich die Pin/Pad Nummerierung im Symbol oder im Footprint?
- Das hängt am Einzelfall. Aber meistens ist das Anlegen einer Symbolvariante unter anderem Namen mit geändertem Pinning am sinnvollsten. Es gibt aber Sonderfälle. Genaueres steht hier: https://www.mikrocontroller.net/topic/452154#new
Layout: Python Scripting
Das Python2-Scripting ist bisher nur in PCBnew implementiert und noch sehr experimentell. Daher ist leider auch der aktuelle Stand der Dokumentation zum Python-Skripting in PCBnew noch etwas dürftig. Trozdem hier Links dazu:
- http://confluence.kicad.org/display/KICAD/KiCad+Scripting+Reference+Manual (Allgemein. Achtung! Kicad braucht beim compilieren spezielle Befehle, um Python-Scripting tauglich zu sein.)
- http://ci.kicad.org/job/kicad-doxygen/ws/build/pcbnew/doxygen-python/html/namespacepcbnew.html (Definitionen von Namespaces, Classes und Files)
Für Linux-Debian: Aktuell (07. Februar 2014) mit Pcbnew Version: (2014-01-27 BZR 4641)-product Release build auf Platform: Linux 3.2.0-4-686-pae i686, 32 bit, Little endian, wxGTK (Debian Wheezy) gilt:
- Geht aktuell nur für PCBnew.
- Klassenbibliotheken: Zwei Dateien pcbnew.py und _pcbnew.so auf dem Pfad: /usr/lib/python2.7/dist-packages/
- Die Klassenbibliothek wird mit den üblichen Python2 Methoden importiert: z.B. "import pcbnew" oder "from pcbnew import *"
Beispielprogramm, das alle Footprints aus einer Legacy-Fotprint Datei auflisted und den Referenzbezeichner dazuschreibt::
#!/usr/bin/env python # das war das Shebang. from pcbnew import * # Import der Bibliothek. libpath = "/home/DuUser/KiCad-Daten/Module/ModuleGrosserSampler/KiCadLegacyFottprints.mod" # Übergabe des Pfades. lst = FootprintEnumerate(libpath) for name in lst: m = FootprintLoad(libpath,name) print name,"->", m.GetReference()
Die Scripting Möglichkeit ist so neu, dass bis jetzt die Scripting Testdateien für das KiCad interne automatische Qualitätssicherungssystem noch nicht komplett sind. Unter http://bazaar.launchpad.net/~kicad-product-committers/kicad/product/files/head:/qa/testcases/ finden sich bereits geprüfte Testskripte, und unter http://bazaar.launchpad.net/~kicad-product-committers/kicad/product/files/head:/pcbnew/scripting/examples/ finden sich ungetestete Testskripte.
Sie alle können als Beispiele genommen werden, wie das mit dem Skripting gemeint ist, und als Vorbild für eigene Skripte dienen.
Weitere Skripting Info:
- Anleitung für Python Skripting in KiCad (Englisch)
Module Editor
- Wie erstellt man Footprints für Bauteile?
- Mit dem Footprint Editor. Er ist bei älteren KiCad Versionen nur aus PCBnew heraus zu starten. Bei neueren KiCad Versionen hat er einen eigenen Button im KiCad Start Window.
- Spezielleres: http://www.mikrocontroller.net/topic/356151#new
- Wie verbinde kopiere ich etwas aus einem Footprint in einen anderen hinein, bzw. wie verbinde/merge ich zwei Footprints?
- Kann man im Module Editor die Eigenschaften aller Pads gleichzeitig ändern?
- Ich brauche einen Footprint, bei dem mehrere Pads verbunden sind, will aber nicht im Schaltplan zig Pins aufführen und anschliessen müssen.
- Wie erzeugt man thermal Vias in Kicad?
- Leider bisher nur experimentell: http://www.mikrocontroller.net/topic/298028#3187259
- Wie kann man Bauteilmaße in in den Ansichten (Footprint, Layout, 3D-View) anzeigen?
- Wie verwalte ich Footprint Bibliotheken?
- Indem man sich ein Board erstellt, alle Footprints, die man zusammenfassen möchte, auf das Board stellt, und dann untet Dateien > Footprints archivieren > Footprint Archiv erstellen wählt. Das so erstellte Board kann auch zu Dokumentationszwecken geplottet werden. Eventuell möchte man einige Footprints, die zu Hilfszwecken (z.B. Skalen) auf dem Board sind, anschliessend mit dem Bibliothekseditor daraus löschen.
- Alternativ, im dem "neuen" *.pretty Format, mit einem Dateiverwaltungsprogramm Deiner Wahl. Siehe http://www.mikrocontroller.net/topic/320301#new
- Wie werden die Parameter für Lötpaste/Lötstopmaske vergeben?
- Ich möchte für einen Footprint Pads in einem Gittermuster/Array oder im Kreis anordnen. Gibt es dafür automatische Hilfestellungen?
- Ja. Pad rechts anklicken. Eventuell erfolgt noch eine Feinauswahl. Dann im aufpoppenden Menue "Array erstellen" wählen.
- Wie archiviere ich die in einem KiCad Board enthaltenen Footprints?
- Nicht im Footprint-editor, sondern in PCBnew. Dort in der oberen Toolleiste unter Datei/File > archive Footprints. Es muss dort eine bereits im Bibliotheksverzeichnis eingetragene existierende Bibliothek angegeben werden. Achtung: Diese Bibliothek sollte speziell für diesen Zweck angelegt sein, weil ihr vorheriger Inhalt komplett entfernt wird. Idealerweise legt man die Bibliothek als "Projektname.pretty" im Projektordner an. Sie sollte spätestens bei Abschluss des Projektestens erstellt werden und MUSS bei Archivierung des Projektes oder Übergabe mit Archiviert bzw. Übergeben werden! Aber VORSICHT, bei der Bibliothekserstellung lauert ein Bug. Siehe: https://www.mikrocontroller.net/articles/KiCad#Problem:_Neue_leere_Footprintbibliothek_kann_nicht_erstellt_werden_.28kicad_Version:_4.0.0.7Erc1a-stable_release_build_.2F_RC4.29
- Ich brauche in einem Footprint einen Ausschnitt in der Platine. Wie mache ich das?
- Für Masken wie Lötpaste oder Klebstoff hätte ich gerne Pads mit abgerundeten Ecken. Wie geht das?
- Das geht erst seit ca. Version: 2016-11-22 revision ccdfabc-master. Siehe https://www.mikrocontroller.net/topic/427536#5015335
3D-Ansicht
KiCAD bietet eine eingebaute einfache 3D-Ansicht der gerouteten Platine. Mittels Export können diese weiterverarbeitet werden. KiCad beruht diesbezüglich auf Wings3D, und die 3D-Modelle der Bauteile sind standardisierte wrl-files, die mit entweder Wings3D oder Blender erstellt werden können. Daher sei hier auf ein Wings3D Handbuch verwiesen: http://www.oortman3d.com/wings3d/TheWings3dHandbook.pdf
Viele Bauteilhersteller (vor allem von eher mechanischen, wie z.B. Stecker, Buchsen, Befestigung...) bieten fertige 3D-Modelle an. Diese sind meistens in den Formaten STEP oder IGES. So kann man diese in das von KiCad benötigte .wrl (VRML 2.0) konvertieren:
- STEP oder IGES in gCAD3D öffnen (File > Open Model)
- als Wavefront .obj speichern (File > Save Model as > OBJ)
- Das .obj in Wings 3D importieren (File > Import > Wavefront .obj)
- Als VRML 2 exportieren (File > Export > VRML 2.0 .wrl)
- Im KiCad-Moduleditor die .wrl-Datei als 3D-Modell auswählen
- Eventuell muss man die Skalierung und Positionierung anpassen, die angezeigten Pads und Löcher helfen dabei. Die am meisten benötigten Faktoren dürften dabei 0,3937 und 2,54 sein - bei den Konvertierungen kommt leicht die Einheit Zoll oder cm durcheinander.
Eine andere Möglichkeit .obj oder .stl-Dateien aus STEP und IGES zu erzeugen ist FreeCAD. Obwohl es auch .wrl direkt erzeugen kann, können diese nicht in KiCad geladen werden. Der Umweg über .obj oder .stl und Wings 3D löst dies aber auch hier.
Wenn man das Board wieder in einem CAD-Programm verwenden will um z.B. ein Gehäuse zu konstruieren, sollte man wieder STEP-Dateien erzeugen. Neuere KiCad-Versionen können zwar VRML exportieren, doch das beschreibt nur Umrisse und keine Körper (Solids). CAD-Programme zum Gehäusedesign brauchen jedoch letzteres. So geht die Konvertierung:
- VRML aus KiCad exportieren (File > Export > VRML)
- .wrl-Datei mit Hilfe von meshconv in eine STL-Datei konvertieren:
meshconv boardname.wrl -c stl -o boardname.stl
- Die STL-Datei mit stl2step in eine STEP-Datei konvertieren
ACHTUNG: Man sollte hinterher im CAD nochmal genau die Maße kontrollieren. Denn die Konvertierung von STL nach STEP ist nur eine Approximierung und keine exakte, verlustfreie Konvertierung.
ACHTUNG: Bei der Verwendung von Modellen aus fremden Quellen die Rechtslage prüfen. Es kann bei Veröffentlichungen zu Problemen führen, wenn die verwendeten Modelle unter einer problematischen privaten Lizenz stehen!
Appropos Einheit: Welche Einheit benutzt WRL (Wings3d)?
- Das ist leider nicht soooo klar. Tatsache ist aber, das KiCad die Einheit als 1/10 Inch (100mil) interpretiert.
- Es könnte sein, dass die Einheit von WRL offiziell mal zu einem Meter gedacht war. Siehe: https://www.mikrocontroller.net/topic/405477#4704394
- Und wie bedient man Wings3d?
- Ein (vorläufiger) Merkzettel/Ultrakurzanleitung zur Bedienung von Wings3D findet sich hier: Media:Kicad-Wings3D_Merkzettel_29November2012.pdf. Wenn man nur mit Wings3d Modelle für Kicad erstellen will, langt das eventuell schon als Tutorial. There is also an English translation of this leaflet about using wings3d for kicad at Media:Kicad-Wings3D_Leaflet_25April2013.pdf.
- Aktueller: Tutorial zur Benutzung von Wings3D im KiCad Umfeld (englisch)
Weitere Diskussionen um KiCAD 3D:
- Die 3D-Ansicht funktioniert bei mir nicht.
- Kann man die 3D-Ansicht in ein 3D-CAD Programm exportieren?
- Wie kann man Bauteilmaße in in den Ansichten (Footprint, Layout, 3D-View) anzeigen?
- Irgendwie werden meine 3D-Bibliotheken nicht gefunden.
- Das kann z.b. passieren, wenn eine KiCad v5 3D-bibliothek mit einer v4 Bauteilebibliothek verwendet wird. Siehe:https://www.mikrocontroller.net/topic/467178#new
- Ich habe 3D-Modelle/STEP-Modelle von einem Hersteller heruntergeladen. Aber nach Einbindunge liegen sie neben dem Footprint, schweben darüber oder durchdringen die Platine.
- Der Hersteller hat einen anderen Ursprung für sein Modell gewählt als üblich ist. Weit verbreitet ist, den Bauteil/Footprint Ursprung bei THT Bauteilen auf die "Mitte" von Pin 1 zu setzen. Bei SMD Bauteilen wird der Ursprung auf die Mitte des Bauteiles gesetzt, meint, da wo sich beide Symmetrieachsen des Bauteiles schneiden. Bleibt das Problem, wenn das Bauteil nur eine Symmetrieachse hat. Dann einen Punkt auf der Symmetrieachse wählen, der die Mitte zwischen den extremsten Bauteilgrenzen bildet. Wenn keine Symmetrie überhaupt existiert, halt irgendwo etwas "in der Mitte". Das ist dann aber immer soweit in der Nähe des Footprints, dass Du es in KiCad selber anpassen kannst. Angepasst wird das entweder im Footprinteditor in der oberen Buttonleiste "footprint Eigenschaften" (Icon IC mit Zahnrad davor). Es poppt ein Fenster auf. Dort den zweiten Reiter von Links wählen: "3D-einstellungen". Dort können Korrekturwerte für koordinaten, Skalierung und Drehungen angegeben werden. Siehe Diskussion: https://www.mikrocontroller.net/topic/467095#new
Drucken/Plotten/Gerber Export/Excellon Drillfiles Export
- Wie exportiert man den Schaltplan oder das Layout als Bild (PNG o.ä.)?
- Wie kann ich GENAU ausdrucken? Mein Ausdruck auf ABC ist ca. X % zu klein oder Y% zu groß!
- So genau sind einfache Drucker bzw. Druckertreiber selten. Aber meistens hilft folgendes: Mache einen 1:1 (100%) Probeausdruck. Messe auf dem Ausdruck nach, wie groß er tatsächlich geworden ist. Berechne die Abweichung und gebe sie in den Drucker bzw. Druckertreiber unter Einstellung ein, vorausgesetzt, der Drucker bzw. Druckertreiber kann das. Mit dem Wert machst Du wieder eine Probeausdruck, messe wieder nach, und wenn es mit der Einstellung funktioniert hat, kannst Du Deine Folie bedrucken. Wenn das nicht klappen kann, weil Du stark abweichende Werte für horizontal und vertikal bräuchtest, aber der Drucker nur einen gleichen Wert für beides kennt, hast Du einen (zu) schlechten Drucker. Trozdem nicht verzweifeln, weil KiCad beim Drucken oder Plotten in der X- und Y-Achse getrennt skalieren kann. Aber Vorsicht bei Weitergabe der so erzeugten Dateien: Sie sind individuell auf einen Drucker angepasst, und produzieren auf einem anderen Drucker nur falsch skalierte Ausdrucke. Weil der Wert von Drucker zu Drucker unterschiedlich ist, ist es auch sinnvoll, diese Skalierung direkt am speziellen Drucker/Druckertreiber zu machen. Tipp: Wenn Du den Wert erfolgreich ermittelt hast, so kleb Dir einen Zettel auf den Drucker mit dem Wert. Die Werte sind zwar individuell für jeden Drucker, aber meistens für den speziellen Drucker durchaus fix. Und Du hast ihn sofort wieder parat, wenn der Drucker resettet wurde. Dies ist übrigens ein allgemeiner Tipp für das Ausdrucken, der auch für Eagle, Target, Altium usw. gilt.
- Thema Skalieren - Die aktuelle Situation (August 2013): http://www.mikrocontroller.net/topic/304619#new
- Und nochmal Thema Skalieren: http://www.mikrocontroller.net/topic/371079#4191106
- Wie kann man das Layout invers ausdrucken, d.h. alle Leiterbahnen und Pads müssen weiß bleiben, der Rest wird schwarz ausgedruckt?
- Beim Plotten den Haken bei Negativ-Plot setzen [12]
- Ich habe irgendwie Probleme mit dem Ausdrucken.
- Verzerrt: http://www.mikrocontroller.net/topic/207764#new
- Sonderzeichen: http://www.mikrocontroller.net/topic/207310#new
- In der aktuellen Version 2012-01-19 BZR 3256)-stable besteht ein generelles Druckproblem. Aber Plotten geht wunderbar!
- Aktualisierter Stand 23. Dezember 2012: http://www.mikrocontroller.net/topic/280958#new
- Aktualisierter Stand vom 21. Juli 2013: http://www.mikrocontroller.net/topic/303043#3249166
- Ich würde gerne PDF Dateien aus meinem Layout erstellen, aber irgendwie ist der Ausdruck defekt.
- Drucken ist aus Kicad manchmal ein Problem, auch in eine Datei hinein. Aber Plotten und Exportieren in SVG funktioniert gut. Von SVG zu PDF kommt man über Inkscape. Siehe hier: http://www.mikrocontroller.net/topic/303043#3249166
- Aktuell: https://www.mikrocontroller.net/topic/430532#new
- Problem dabei: Vektorfonts siehe https://www.mikrocontroller.net/topic/431522#new
- Wie kann ich mir einen Bohrplan ausdrucken, um mit der Hand zu bohren?
SVG Plotten
- Meine erzeugten SVG Plots sind kaputt. Ich erhalte nur Fehlermeldungen, wenn ich sie in Inkscape oder Gimp einlesen will.
- Es besteht ein Problem mit dem SVG Export, wenn man Schaltpläne oder Boards in SVG exportiert, die ein Ampersand (Kaufmansund, "&") im Dateinamen haben. Dieser Dateiname tauch dann innerhalb der SVG Datei in einem Titelblock auf, wo das "&" dann ein Problem bedeutet (Es leitet eine Art Escape-Sequenz ein). Sowohl Kicad als auch Inkscape/Gimp akzeptieren "&" im Dateinamen, und sowol unter Windows als auch Linux ist das "&" im Dateinamen legal....darum bringt auch eine Veränderung des Namens der SVG-Datei keine Lösung. Eine Lösung ist, Grundsätzlich in Kicad keine "&" in Dateinamen zu verwenden, wenn man einen SVG-Export macht. Alternativ kann man mit einem Editor das "&" aus dem Titelblock (Das ist NICHT der Dateiname, sondern in der Datei selber alles zwischen <titel> und </titel>) der SVG-Datei löschen. Angeblich kommt der Bug aus den verwendeten wx-Bibliotheken. Siehe den Bugreport: https://bugs.launchpad.net/kicad/+bug/1171160
- Wie kann ich unter Windows die SVG Dateien überhaupt nutzen?
- Die SVG Datei kann mit Microsoft Edge auf einen Drucker gedruckt werden, nützlich bei negativ Plot. Das Öffnen mit GIMP ging mit 1000pixel/in. Das Programm, mit dem sich SVG Dateien am besten bearbeiten lassen, ist aber Inkscape. Davon gibt es sogar einen Windows Ableger.
- Grundsätzliche Infos zum SVG Format: https://de.wikipedia.org/wiki/Scalable_Vector_Graphics
- Grundsätzliche Infos zu Inkscape: https://de.wikipedia.org/wiki/Inkscape
Gerber Export
- Kann man Gerber-Dateien exportieren?
- Ja. Es wird extended Gerber 274X exportiert. Einheit ist inch (doppelt sowohl im 274d als auch im 274x Stil definiert). Die Y-Koordinaten sind im allgemeinen negativ. KiCad verwendet für Flächen das in Gerber spezifizierte Polygon Makro und kein "stroke fill".
- Um Gerber Dateien zu erstellen, wählt man aus der oberen Menueleiste ganz links Datei > Plotten und dann oben links unter Plotformat "Gerber"
- KiCad unterstützt auch die kürzlich eingeführten Gerber-Attribute. Die Anwendung derselben muss aber explizit angewählt werden. Dazu setzt man im Gerber-Plottmenue im Feld "Gerber Optionen" bei "include extended attributes" einen Haken.
- KiCad kann automatisch die Lötstoppmaske von der Siebdruckmaske (Silk screen - Bestückungsaufdruck) abziehen, damit nicht der Bestückungsaufdruck versehentlich über Pads liegt und dort das Löten verhindert. Dazu muss aber im Gerber-Plottmenue im Feld "Gerber Optionen" bei "Subtrahiere Lötstoppmaske von Siebdruckmaske" ein Haken gesetzt werden.
- Welche Gerber Lagen werden zur Herstellung einer Platine benötigt?
- Grundsätzlich zu Herstellung der Platine die Gerberfiles: Alle Kupferlagen, Bestückungsdruck Top und Bottom (Falls auf Bottom was steht), Lötstoppmaske Top und Bottom. Eine Umrisslage mit dem Platinenumriss und Ausfräsungen. Drillfiles (Excellon) Für durchkontaktierte und NICHT durchkontaktierte (NPTH) Bohrungen. Dazu: Ein Textfile mit einer Erläuterung, welche Lage welche ist, sowie Angaben, wie dick die Kupferschichten der Kupferlagen und wie dick die Isolierlagen dazwischen sein sollen, und aus welchem Material. Wenn Du eine einfache rechteckige Platine hast, schreibst Du dort auch noch die Kantenlängen hinein. Wenn die Platinenumrisse komplizierter sind (z.B. verwinkelt, mit Ausfräsungen ec.), noch eine Masszeichnung als Gerber File. Siehe dazu: https://www.mikrocontroller.net/topic/399503#new
- Zum Bestücken wird mindestens noch eine Stückliste (BOM) benötigt. Eventuell noch ein spezieller Bestückungsplan (Assembly), wenn der Bestückungsaufdruck nicht reicht. Für SMD eventuell noch die Gerberdaten für Klebstoffmaske und Lötpastenmaske, und eventuell die Pick and Place Daten für den Bestückungsautomaten.
- Wie kann man den Gerber-Plot so ausdrucken, dass in der Mitte von Pads und Vias ein Zentrierloch frei bleibt?
- Was ist allgemein beim Export von Gerber Daten zu beachten?
- Allgemeine Informationen zum Gerber File Format findet sich hier: https://www.mikrocontroller.net/articles/Gerber-Tools
- Speziell zu Passermarken/Fiducials (add layer alignment target) diese Diskussion: https://www.mikrocontroller.net/topic/396624#new
- Aktuell: https://www.mikrocontroller.net/topic/428569#new
- Ich würde gerne meine Gerberdaten gespiegelt ausdrucken, aber das "gespiegelt" ist ausgegraut.
- Gerber Daten werden nur sehr selten vom Layouter gespiegelt benötigt. Wenn aber doch, so öffne die Gerber Daten mit dem Gerberviewer (Gerbview). Wenn Du dort ausdruckst, kannst du auch spiegeln. Trotzdem solltest Du Dir in dieser Diskussion durchlesen, warum Du vermutlich keine Gerberdaten gespiegelt ausdrucken musst: https://www.mikrocontroller.net/topic/466448#new
- Mein Layterplattenfertiger bemämgelt, das meine Gerber Daten fehlerhaft sind.
- Wenn er negative Koordinaten bemängelt, so sind diese nach der aktuellen Gerber Definition zulässig.
- Wenn Du trotzdem negative Gerber Koordinaten beim Export vermeiden möchtest, musst Du den Ursprung bzw. das Hilfskoordinatensystem passend setzen. Siehe hier: https://www.mikrocontroller.net/topic/482457#5999588 Achtung: Wenn man einen Offset für Gerber verwendet, muss man den gleichen Haken auch bei den Drillfiles setzten. Sonst sind die Bohrdaten gegenüber den Gerberdaten verschoben.
- Wegen nicht geschlossener Polygone bzw. doppelter Punkte in Polygonen siehe hier: https://www.mikrocontroller.net/topic/482457#5999669 und den Bugreport https://bugs.launchpad.net/kicad/+bug/1847714
- Ucamco als Schöpfer des Gerberformates bietet einen Online-Referenzviewer für Gerberdateien, um die Qualität von Gerberdaten zu überprüfen. Siehe hier: https://gerber-viewer.ucamco.com/
Excellon Drillfiles exportieren
- Wie erstelle ich mit KiCad Excellon Drillfiles?
- siehe hier: http://www.mikrocontroller.net/topic/310333#new
KiCad Board Dateien direkt zum Hersteller
- Bei Bestellungen bei PCB-Pool ist deren GC-Prevue NICHT mehr erforderlich, weil PCB-Pool mittlerweile KiCad *.brd Dateien direkt akzeptiert. Siehe http://www.pcb-pool.com/ppde/info_dataformat.html Das gilt auch für viele andere Hersteller. im Zweifel dort einmal nachfragen.
- Trotzdem sollte man besser Gerber Dateien zum Platinenhersteller senden. Das gilt grundsätzlich so auch für andere Platinen Layout Programme. Der Grund ist hier angegeben: https://www.mikrocontroller.net/wikisoftware/index.php?title=Gerber-Tools&action=edit§ion=8
Import
- Kann man EAGLE Dateien importieren? (=> Obacht bei Weitergabe der Daten! Die originalen Eagle Dateien könnten mit Urheberrechten belastet sein)
- Ja. Voraussetzung ist, dass das Eagle Projekt im XML-Format vorliegt. Das ist automatisch der Fall, wenn man Eagle 6 (6.6?) oder aktueller benutzt und darin speichert. Dieses Projekt kann dann in aktuellen KiCad Versionen (5.x oder 6?) geöffnet und als KiCad Projekt gespeichert werden. Dazu das Eagle Projekt für diesen Zweck vorher in einen separaten Ordner kopieren. Dann im KiCad Hauptfenster aus dem Pulldown Menue Datei > Projekt importieren > Eagle CAd wählen.
- Ganz aktuell: https://www.mikrocontroller.net/topic/474387#new
- Aktuell: http://www.mikrocontroller.net/articles/KiCad#Konverter
- Etwas älter: http://www.mikrocontroller.net/topic/70905#797416
- http://www.mikrocontroller.net/topic/120373#1089933
- https://www.mikrocontroller.net/topic/417848#new
- Wie bindet man fremde KiCad Bibliotheken ein?
- EESchema (Schaltplaneditor) starten, unter Einstellungen "Bibliothek" auswählen, auf "Hinzufügen" klicken, neue Bibliothek auswählen dann "öffnen" und in der Projektdatei "Speichern". Gültig für Version 20090216Final, 2011-04-29-BZR2986-WinXP und Version: (2011-11-27 BZR 3249)-stable unter Platform: Linux 2.6.32-5-686 i686, 32 bit, Little endian, wxGTK.
- VERALTET! Das Verfahren zur Einbindung eigener oder fremder Bibliotheken ist under PCBnew genauso.
- Aktuell: Siehe http://www.mikrocontroller.net/topic/356855#3988114
Hinweis: Es empfielt sich dringenst, eigene Bibliotheken NICHT zu den KiCad Bibliotheken im Ordner kicad/share/library bzw. kicad/share/modules für Footprints zu speichern, weil diese dort bei einem Upgrade von KiCad gelöscht würden. Stattdessen sollte man sich einen KiCad Ordner im eigenen home bzw. Benutzerverzeichnis (oder sonstwo, wo es opportun ist, und man Schreibrechte hat) anlegen, mit einem Ort, um eigene Bibliotheken abzulegen. Dies ist ein eher allgemeiner Hinweis, der so nicht nur für KiCad. sondern auch für die meisten CAD-Programme gelten dürfte.
Neues Projekt
Ein neues Projekt legt kicad automatisch nach der in kicad/share/template hinterlegten Projektdatei an. Möchte man, das kicad ein neues Projekt von vorneherein nur mit ausgewählten eigenen Bibliotheken anlegt, so ist eine entsprechende Projektdatei unter kicad/share/template/kicad.pro abzulegen. Dies erfordert dort Schreibrechte. Linux roots müssen diese Datei anschliessend mit chmod 755 Dateiname für user lesbar machen. Bei einem upgrade würde kicad.pro gelöscht. Daher sollte man sich davon eine Sicherheitskopie in seinem benutzerverzeichnis hinterlegen.
Einstellungen sichern / wiederherstellen
- Wo speichert KiCad die Einstellungen ab und wie lassen sich die originalen Einstellungen wiederherstellen?
- [[13]]
- Man erstelle ein neues Projekt beliebigen Namens, nehme alle Einstellungen (Bibliotheken, Pfade usw.) vor und speichere diese in der aktuellen Projektdatei "name.pro". Im Ordner KiCad Verzeichnis ....../kicad/share/template befindet sich eine Datei "kicad.pro". Diese Datei "kicad.pro" ist die "Musterprojektdatei", die für alle neuen Projekte verwendet wird. Man benenne sie um in "kicad-orig.pro, und kopiere die aktuelle Projektdatei "name.pro" nun als "kicad.pro" in diesen Template-Ordner. Leider Funktioniert dieses Verfahren nicht in allen KiCad Versionen. Den originalen Zustand stellt man wieder her, indem man "kicad.pro" umbenennt, und "kicad-org.pro" wieder in "kicad.pro" zurückumbenennt.
Bitmaps als Symbol oder Footprint importieren
Der Programmteil Bitmap2component wandelt Bitmaps wahlweise in Symbole oder in Footprints um. Auf diese Weise können also auch Logos oder spezielle Muster für HF-anwendungen in KiCad importiert werden, sobald sie als Bitmap vorliegen. Es gibt allerdings auch andere Möglichkeiten, Grafiken zu importieren. Siehe dazu https://www.mikrocontroller.net/topic/428745#new
Tipps&Tricks / Eigenheiten / Bugs
- Nachbearbeitung mit Skript oder Texteditor (Pin Swapping, Versionskontrolle via SVN, Generierung von Packages aus UCF-Listen)
- Veraltet! (2006) Schaltplan: Durchnummerieren von GND und PWR erforderlich http://www.mikrocontroller.net/topic/39243#290309
- Zum Verbinden von Schaltplan und Layout müssen an den Bauteilen die Pinnummern mit den Padnummern der Footprints korrespondieren. Das ist "defaultmäßig" nicht immer zu erreichen, weil es unterschiedliche Nummerierungssysteme gibt. Ausser dem Anlegen eines speziellen Footprints kann diese Anpassung für einzelne Bauteile wärend des Layoutens im Moduleditor vorgenommen werden. http://www.mikrocontroller.net/topic/186121#1805890
- Ich habe einen hierarchischen Schaltplan angefertigt, indem sich eine Schaltung zig mal wiederholt. Eine dieser Subschaltungen habe ich schon geroutet, und möchte dieses Layout genau wie die hierarchischen Schaltpläne mehrfach auf dem Board verwenden.
- In PCBnew lassen sich mit "Datei>Platine hinzufügen" auch schon geroutete Gruppen von Bauteilen quasi als Modul einfügen, wenn sie zuvor als Board abgelegt wurden. Ebenso kann eine Bauteilgruppe, die in der Form mehrmals vorkommt, und die die schon einmal geroutet worden ist, gruppiert, kopiert und wiederverwended werden. Die dazu nötige Annotation und das Löschen der überzähligen Bauteile muss aber sorgfältig von Hand gemacht werden. Anmerkung: In neueren Versionen von PCBnew ist diese Funktion ausgegraut, wenn PCBnew "normal" aus dem Menue des KiCad Hauptfensters gestartet wurde. Um diese Funktion zu aktivieren, KiCad schliessen und PCBnew wie ein alleinstehendes Program direkt starten.
- Wer seinen Subschaltplan separat routen möchte, sollte den Subschaltplan explizit in EEschema öffnen und die Netliste nur dieses Subschaltplanes exportieren. Diese Netlist in ein neues Board in PCBnew einlesen und wie üblich routen.
- Bibliotheken verwalten, umsortieren bzw. neu strukturieren: http://www.mikrocontroller.net/topic/187107#1817559
- Layout: Rest-Gummiband an Pins http://www.mikrocontroller.net/topic/120373#1092375
- Bug in Version 2010-03-14: Unter Einstellungen lässt sich keine einseitige Platine wählen (wichtig für Autorouter). Lösung: Modifikation des .brd Files mit einem Editor [14]:
- In der *.brd Datei gleich ganz oben...
- $GENERAL
- LayerCount 2 -> auf 1 setzen
- $SETUP
- InternalUnit 0.000100 INCH
- ZoneGridSize 250
- Layers 2 -> auf 1 setzen
- Layer[0] Rückseite power
- Layer[15] Vorderseite power -> hab' ich mal beides so gelassen
- aktueller: http://www.mikrocontroller.net/topic/172015#1794699
- Das Anlegen von Symbolen/Bauteilen in aufgelöster Darstellung ist etwas stolperig. Siehe: http://www.mikrocontroller.net/topic/294095#3136180
- Es empfielt sich, in Kicad vorläufig KEIN Ampersand (Kaufmansund, "&") im Namen einer Schaltplan- oder Boarddatei zu Verwenden. Es besteht ein Bug beim Export/Plotten nach SVG. Siehe oben unter "Drucken / Export" und dann "Meine erzeugten SVG Plots sind kaputt.". Siehe auch: http://tech.groups.yahoo.com/group/kicad-users/message/14952
- Kühlkörper können als Symbol und Footprint (Modul) angelegt werden. Die Befestigungslöcher können im Modul als Pad ausgeführt werden. Die Padnummer aller Pads sollte gleich sein (gleicher Anschluss / über Kühlkörper verbunden), z.B. "1". Entsprechend ein Symbol mit Pin und korrespondierender Pinnummer anlegen. Wenn der Kühlkörper elektrisch nirgendwo verbunden sein soll, dann die Anschlusspinne im Schaltplan als "unused" markieren. Als Referenz in Symbol und Footprint habe ich "HS" (HeatSink) gewählt. Es ist zu überlegen, ob "HS" nicht auch als Padnummer besser wäre.
- Kartenumrisse/Outlines: Für immer wiederkehrende Platinengrössen, z.B. die beliebte Eurokarte, kann zur Vereinfachung des Zeichnens einmal ein Eurokartenumriss im Layer "outlines" gezeichnet werden, und als Modul abgelegt werden. Um die Zahl der Kollisionen beim Einlesen der Netzliste zu verringern, wird im Schaltplan ein Dummy-Symbol ohne Pinne angelegt. In CVpcb dann dieses Symbol mit dem passenden Kartenumriss Footprint/Modul verbinden, und es wird automatisch in PCBnew eingefügt. Als Referenz in Symbol und Footprint habe ich "Outl" (OUTLine) gewählt.
- Sprachanpassung: Ich will mein KiCad auf Deutsch / Englisch / Französisch / Finnisch oder sonst eine Sprache umstellen. Wie geht das?
- Siehe : http://www.mikrocontroller.net/topic/262039#2719056
- Die deutsche Übersetzung der Texte und Hilfetexte/Tooltips ist manchmal etwas unelegant. Wem so etwas auffält, bitte Mitteilung am Ende dieses Threads: http://www.mikrocontroller.net/topic/255932#2641638 (deutschsprachig) oder an die KiCad user group unter https://groups.yahoo.com/neo/groups/kicad-users/info (englischsprachig, auch bei Fällen wo es um die deutsche Übersetzung geht). Diese Mitteilungen nach Möglichkeit nicht in Launchpad.
- Ich habe aber keine Möglichkeit, die Sprache umzustellen!
- Wenn Debian eine Fehlermeldung "Cannot set locale to 'xy_XY'. kommt, ist die entsprechende Umgebung nicht installiert. Unter Debian als root in der Konsole: "dpkg-reconfigure locales" aufrufen. Es öffnet sich eine ncurses-gui, wo die entsprechenden Einstellungen gemacht werden können. Für "Deutsch" wähle ich "de_DE.utf8".
- Wenn nichts passiert, fehlen möglicherweise die localisierungs Dateien. Sie sind NICHT Teil der Sourcen, und finden sich in http://bazaar.launchpad.net/~kicad-developers/kicad/doc/files/head:/internat/. Auf Debian und verwandten Systemen müssen die einzelnen localisationsordner, z. B. "de" nach /usr/local/share/kicad/internat kopiert werden. Dann als root dort Leserechte erteilen mit "chmode -R 755 /usr/local/share/kicad/internat".
- Wenn ein Mischmasch aus Englisch und der gewählten Sprache existiert, sind entweder nicht alle Begriffe übersetzt (siehe oben) oder wegen Umbenennung von Variablen ist eine Inkonsistenz entstanden. Siehe: http://www.mikrocontroller.net/topic/326622#3565178
- Für die KiCad Localsisation wird "GNU gettext" verwendet. Eine kleine Hilfestellung zur Anpassung der Localisation findet sich hier: http://docs.kicad.org/en/gui_translation_howto.html. Info zu Gnu gettext findet sich hier: http://de.wikipedia.org/wiki/GNU_gettext
- Projektdateien (.pro) Pfadschreibweise: In einer Windowsumgebung ist es anscheinend nötig, relative Pfade speziell zu kennzeichnen. Siehe: http://www.mikrocontroller.net/topic/326869#new
Problem: Der Ursprung für die Pick und Place bzw. Drill-Daten wurde verändert und lässt sich nicht zurücksetzten.
Siehe: http://www.mikrocontroller.net/topic/363280#new
Problem: Case Senitive Symbols ab BZR4646 (Jan./Feb. 2014) in Schaltplänen. (Migration alter Projekte auf neue)
Ab BZR4646 sind die Symbole in Eeschema "Case Sensitive". Das bedeutet: In alten Schaltplandateien wurden für die Symbolnamen nur Großbuchstaben verwendet, auch wenn die Originalnamen in der Library Kleinbuchstaben enthielten. Ab BZR4646 werden die Symbolnamen in den Schaltplandateien genauso geschrieben wie die Originalnamen in der Library. Leider werden dadurch bei alten Schaltplandateien die großgeschriebenen Symbolnamen nicht mehr in den Bibliotheksdateien erkannt. Auch nicht in den "-cache.lib" Dateien. Ganz so kritisch, wie es sich anhört, ist es wiederum auch nicht, weil KiCad schon seit geraumer Zeit die Schaltpläne in der neuen Version speichert. Jemand, der mit aktuellen KiCad Versionen an aktuellen Schaltplänen arbeitet, wird darum den Übergang vermutlich nicht bemerken. Allerdings tritt das Problem bei alten Schaltplänen auf, die möglicherweise Jahrelang unberührt auf der Festplatte lagen. Um die Symbolnamen in diesen alten Schaltplandateien anzupassen, existiert das Python3 Skript "PyKiCad-CaseSensitiveLibCure_RevD_13Apr2015.zip". Es ist ein "Stand alone" Python3 skript, das nicht in das KiCad interne Python skripting eingebunden ist. Die Datei kann hier bezogen werden:Media:PyKiCad-CaseSensitiveLibCure_RevD_13Apr2015.zip. Autor: Bernd Wiebus, GNU-GPL.
Be einigen Linux Distributionen (z.B. Archlinux) wird neben Python 3 auch noch das Paket "python3-tk" benötigt. Oder eine irgendwie anders genannte Einbindung von Tkinter in Python3. Anmerkung: "Tkinter" für Python3 wird im allgemeinen kleingeschrieben "tkinter" zur Unterscheidung vom großgeschriebenen "Tkinter" für das alte Python(2). Sonst gibt es die Fehlermeldung "ImportError: No module named tkinter"
Manueller Start mit: "python3 PyKiCad-CaseSensitiveLibCure_RevD_13Mar2015.py"
Dieses Skript kann benutzt werden, um Schaltpläne, die mit der Eeschema Version (2013-11-29 BZR 4513) von Ende 2013, die in Linux Repositorys (z.B. Debian 7 "Wheezy") noch sehr verbreitet ist, auf aktuelle KiCad Versionen anzupassen.
In RC4 übernimmt ein "Rescue-Helper" diese (und andere) Funktion. Aber auch dieser kann genau wie das Python Skript nur funktionieren, wenn entweder die Originalsymbole (Cache.lib!) oder entsprechend benannte Nachfolger der Bibliotheken existieren, so dass ein auf den Namen passendes Symbol existiert.
Problem: Backporting KiCad-Board Dateien (.kicad_pcb) von Version 4 auf Version 3 2014/2015)
Möchte man z.B mit einer KiCad/PCBnew Version BZR 4027 vom 22 Juni 2014, welche in vielen Repositorys noch weit verbreitet ist, eine Board-Datei ( .kicad_pcb), die mit einer neueren PCBnew Version erstellt wurde, z.B. einer BZR 5513 vom 14. März 2015 (die aktuell kompiliert wurde), öffnen, so stösst man auf Probleme. Aktuell die BZR 5513 verwendet für die Board Dateien Version 4, und die alte BZR 4027 verwendet dort die Version 3. Obwohl das Schema der Boarddateien fast gleich ist, enthält die Version 4 Elemente, die es zur Zeit der Version 3 noch nicht gab, und die darum zu Fehlermeldungen und zum Abbruch des Einlesens der Datei führen. Diese Neuerungen beziehen sich auf den Export von Gerberfiles mit Attributen sowie Platinenlagen, die es vorher noch nicht gab. Diese Fehler sind dank der einfachen, klarschriftlesbaren Filestruktur von KiCad sehr leicht mit einem Texteditor zu beheben. Eine Beschreibung, wie dieses manuell zu machen ist, finden Sie hier: Media:KiCad-PCBnewBoardDateienMigrierenVonVersion4Auf5.pdf Achtung Irrtum: Hier sind Version 4 und 5 genannt, dabei sind aber Version 4 und 3 gemeint.
Problem: Portieren von älteren KiCad-Board Dateien auf neuere Versionen.
In einigen Fällen funktioniert das Erkennen von selbstvergebenen Layer Namen aus der älteren Version nicht. Abhilfe schafft das manuelle Umbenennen der betroffenen Layer per Editor in den Board Dateien in KiCad-Standard Bezeichnungen und natürlich das konsequente Einpflegen in den Rest der Datei. Eine Vorstellung, wie das zu bewerkstelligen ist, ist ebenfalls aus Media:KiCad-PCBnewBoardDateienMigrierenVonVersion4Auf5.pdf zu ersehen. Achtung Irrtum: Hier sind Version 4 und 5 genannt, dabei sind aber Version 4 und 3 gemeint. Einen Überblick, welche Layernamen die jeweils aktuelle KiCad Version verwendet, bekommt man indem man sich ein Testboard anlegt, indem ALLE möglichen Layer verwendet werden, dieses abspeichert und sich die Datei mit einem Texteditor ansieht. Die Portierung von alten KiCad-board Dateien (Projektname.brd) funktioniert dagegen im Allgemeinen problemlos.
Problem: Neue leere Footprintbibliothek kann nicht erstellt werden (kicad Version: 4.0.0~rc1a-stable release build / RC4)
Soll eine neue, leere Footprintbibliothek angelegt werden, so funktioniert das nicht mit den angebotenen Tools (z.B. dem Wizzard) weil die automatisch den Typ der Bibliothek ermitteln wollen, was nicht funktioniert, weil die Bibliothek noch leer ist. Auch das manuelle Eintragen des Pfades funktioniert nicht, weil die leere Bibliothek nicht als solche erkannt wird, und wegen dieses Fehlers der Abschluss des Eintrages nicht übernommen wird. Abhilfe schafft dabei das Anlegen eines Ordners "Bibliotheksname.pretty" (Erinnerung: Neue KiCad Footprintbibliotheken bestehen aus einem Ordener "xyz.pretty", indem die einzelnen Footprints jeder für sich in einer extra Datei "Footprintname.kicad_mod" existieren). Anschliessend kopiert man eine einzige beliebige Footprintdatei "Nameirgendwie.kicad_mod" in diesen Ordner. Somit ist "Bibliotheksname.pretty" eine "echte" Bibliothek, welche als solche problemlos eingebunden werden kann. Enthält die Bibliothek dann irgendwann die gewünschten richtigen Einträge, so kann der Footprint, der zu Anfangs zum Erstellen der Bibliothek hineinkopiert wurde, auch wieder gelöscht werden.
Problem: Fehlende Backannotationsmöglichkeit in KiCad
Es gibt Leute, die sich in KiCad eine Backannotationsmöglichkeit wünschen (andere warnen davor, sowas zu benutzen, selbst wenn es existiert). KiCad bietet aktuell selber diese Möglichkeit nicht, doch lässt sich aufgrund der offenen Dateistrukturen ein z.b. Python Skript schreiben, welchess die Backannotation durchführt. Als ein Beispiel siehe hier: [1]
Problem: Platinenerstellung durch Isolationsfräsen
Einer der möglichen Wege ist hier beschrieben: https://www.daedalus.ei.tum.de/index.php/de/3d-druck-cnc/cnc/layout-und-g-code-erstellung-mit-kicad Allerdings scheint die dort erwähnte Software mittlerweile aus einer anderen ecke zu kommen: http://carbide3d.com/apps/pcb/community.html Es gibt aber noch andere Wege, zb. über: http://flatcam.org/discussion#!/?HPGL Eine Diskussion dazu findet sich hier: https://www.mikrocontroller.net/topic/447442#new
Tipps&Tricks: Building Blocks
- Eine unfertige Dokumentation, wie man das hierarchische Schaltplansystem von KiCad verwendet, um daraus schnell und rationell Schaltpläne mit vorgefertigten Schaltplänen (Building Blocks) nach dem Baukastensystem aufzubauen. Enthält auch ein Beispielprojekt. Beachte die Liesmich.txt Datei. Media:BuildingBlocksKiCad-EXPERIMENTELL.zip Das File KiCad-HierarchischeSchaltplaene+buildingBlocksRevA_Vorlaeufig.pdf, enthält eine vorläufige Beschreibung dazu. KiCad-HierarchischeSchaltplaene+buildingBlocksRevA-EN.pdf is an English description how to use hirarchical schematics as building blocks for a fast and rationel schematic design. Es fehlt noch die Übersetzung und die Bebilderung und ein paar Berichtigungen und Ergänzungen. ;-) . Das echte Hauptbeispielprojekt ist UnderVoltageDetector24V-2Group_Experimental.pro bzw. UnderVoltageDetector24V-2Group_Experimental.sch. Im Ordner Experimentalprojekt23052010 findet sich ein weiterer Ordner BuildingBlocksExperimental. Dieser enthält die Ausgangsbausteine VoltageRegulatorBuildingBlock.sch mit VoltageRegulatorBuildingBlock-cache.lib und VoltageDetectorBuildingBlock.sch mit VoltageDetectorBuildingBlock-cache.lib. Die Projektdateien der Buildingblocks .pro sind nur der Vollständigkeit und zur leichteren Bearbeitung zugefügt. Aus VoltageDetectorBuildingBlock.sch und VoltageRegulatorBuildingBlock.sch wurde (nach umkopieren, umbenenen und kleiner Änderung) im übergeordneten Ordner das Projekt VoltageRegulatorBuildingBlock.pro unter verwendung des "Zwischenbuildingblocks" UnderVoltageDetectorBuildingBlock.sch zusammengesetzt. NICHT VERGESSEN DIE CACHE.LIB EINZUBINDEN! Sonst gibt es nur Fragezeichen statt Bauteile. Das Beispielprojekt enthält eine 24V Unterspannungsüberwachung für einen Bleiakku, die zwei 12V Gruppen überwacht. Nicht elegant, aber hoffentlich robust. Autor: Bernd Wiebus , GNU-GPL. Der dazubezügliche Beitrag im Forum ist: http://www.mikrocontroller.net/topic/178683#1724114
- Media:HierarchischeSchaltplaeneAlsBausteineInKicad_RevC_23Dec2013.pdf VERBESSERTE und AKTUALISIERTE Version von KiCad-HierarchischeSchaltplaene+buildingBlocksRevA_Vorlaeufig.pdf aus obiger Zip-Datei. Beschreibt, wie mit Hilfe der hierarchischen Schaltplanstruktur aus einzelnen, vorgefertigten Schaltplänen schnell und rationell neue Schaltpläne modular zusammengesetzt werden können. There is also a English translation of this tutorial about using hierarchical schematics as building blocks. You can get it here: Media:HierarchicalSchematicsAsBuildingblocksAtKiCad_RevC-EN_06May2015.pdf
- Eine Sammlung von gängigen Schaltungen mit den Längstreglern LM317 /LM78xx /LM79xx und dem Timer 555, die nach dem in obig erwänten Dokument KiCad_HierarchischeSchaltplaene+buildingBlocksRevA_Vorlaeufig.pdf beschriebenen Vorgehen als Building Blocks in KiCad verwendet werden können, findet sich unter: http://www.mikrocontroller.net/articles/KiCad#Building-Blocks
Tipps&Tricks: Shortcuts/Hotkeys
KiCad besitzt eine ganze Anzahl von Shortcuts/Hotkeys. Diese lassen sich editieren, abspeichern und importieren. Dieses erfolgt in EEschema, dem Symboleditor und in PCBnew in der oberen Menueleiste unter "Einstellungen" > "Tastaturbefehle" ("Preferences" > "Hotkeys"). Dort finden sich weitere Menuepunkte, um eine Liste der verfügbaren Hotkeys anzuzeigen, die Hotkeys zu editieren oder um sie zu exportieren oder importieren.
Eine Liste der aktuell verfügbaren Hotkeys erhält man mit "?".
Es gibt eine Reihe von Hotkeys, die in EEschema, dem Symboleditor und PCBnew gleich sind:
- Help (this window) ?
- Zoom In F1
- Zoom Out F2
- Zoom Redraw F3
- Zoom Center F4
- Fit on Screen Home
- Reset Local Coordinates Space
- Edit Item E
- Delete Item Del
- Rotate Item R
- Drag Item G
- Undo Ctrl+Z
- Redo Ctrl+Y
- Mouse Left Click Return
- Mouse Left DClick End
Die anderen variieren je nachdem, in welcher Umgebung man sich befindet.
Ein wichtiger Hotkey in PCBnew ist "T". Wird "T" gedrückt, poppt ein Fenster auf, in dem nach dem Referenzbezeichner des Bauteils gefragt wird. Den gibt man ein, drückt <Enter> und der Footprint des Bauteiles hängt am Mauszeiger. Das ist eine wichtige Funktion beim Plazieren der Bauteile.
Eine PDF Datei mit Notizen zu den Shortcuts in KiCad und Listen von Shortcuts findet sich hier: Media:KiCad-Shortcuts-Hotkeys_Notizen_BZR4803_28Jun2014.pdf
Tipps&Tricks: Lochraster/Lötleisten Platinen Entwurf mit KiCad
Dieses hier beschriebene Verfahren ist KiCad unabhängig und geht grundsätzlich mit jedem Layoutprogramm, das ein Raster anzeigen kann.
Wer viel mit Lochraster Platinen arbeitet, hat gelegentlich auch ein Bedürfnis, diese Tätigkeit mit einem Layoutprogramm zu begleiten. Zum einen um den Platzbedarf besser abschätzen zu können, zum anderen, um dadurch auch eine schnelle und einfache Dokumentation auch für Lochrasterprojekte zu schaffen. Auch dazu kann KiCad verwendet werden.
- Vorgehensweise: Schaltplan in Eeschema erstellen wie üblich, Netzliste erzeugen, und in CVpcp die Bauteile zuordnen. In PCBnew dann das Raster einblenden und auf 2,54mm (100mil) stellen. Nun geben die Rasterpunkte die Position der Löcher der Lochrasterplatine vor. Nach dem Einlesen der Netzliste bei Lochraster mit Streifenleitungen am besten zweiseitig manuell routen. Auf der Unterseite der Richtung der Streifenleitung in Längstrichtung folgen (z.b. wagerecht). Auf der Oberseite die Brücken dazu quer legen (z.B. senkrecht). Zweipolige Bauteile immer senkrecht oder wagerecht positionieren.
- Wer eine Platine erstellen möchte, die nur teilweise ein Lochraster aufweist, dem sei diese Diskussion empfohlen: https://www.mikrocontroller.net/topic/369534#new
- Noch ein Vorschlag für Lochraster bzw. Lötleistenentwürfe in KiCad: http://www.mikrocontroller.net/topic/395181#4547206
Tipps&Tricks: KiCad und Freeroute
Leider ist die Freeroute Seite abgeschaltet. Grund:http://www.mikrocontroller.net/topic/337014#new Allerdings gibt es eine Möglichkeit, Freeroute selber zu installieren und zu nutzen: https://github.com/nikropht/FreeRouting und http://freerouting.net/index_de.php
- Freerouting einseitig bzw. für Lochraster verwenden: http://www.mikrocontroller.net/topic/363335#new
- Fehlermeldungen beim Start von Freeroute: Es ist wichtig, dass der Leiterplattenumriss in der Lage edge.cuts geschlossen ist: https://www.mikrocontroller.net/topic/435039#new
Tipps&Tricks: KiCad und Specctra Autorouter
Es treten beim Export der Netzlisten/Designs Fehlermeldungen der Art: "IO_ERROR: Multiple components have identical reference IDs" auf, obwohl offensichtlich keine doppelten Referenzbezeichner vergeben wurden.
- Die "doppelten Referenzbezeichner" sind doch "irgendwie" versteckt vorhanden. Z.B. dadurch, das Bauteile nicht Referenziert oder Annotiert wurden. Im Zweifel die Files mit einem Texteditor danach durchsuchen, oder die Autoannotation über das Board laufen lassen. Siehe: https://www.mikrocontroller.net/topic/365185#new
Tipps&Tricks: Platinen von ALLPCB
Hinweise, wie die Design Restrictions von ALLPCB in KiCad umgesetzt werden können, als Beispiel auch für andere Platinenhersteller (entsprechend anpassen)
Bibliotheken
Handhabung von Bibliotheken
Eeschema
- Symbolbibliotheken in Eeschema einbinden.
- Zur Benutzung müssen Bibliotheken mit Symbolen in das Bibliotheksverzeichnis von Eeschema eingetragen werden. Siehe: https://www.mikrocontroller.net/topic/416835
- Cache Bibliothek:
- Hat man von anderswo einen Schaltplan bekommen, kann dieser auf anderen Symbolbibliotheken beruhen, als man selber verwendet. Aus diesem Grunde existiert zu jeder Schaltplandatei (Dateiname.sch) eine Cache Bibliothek (Dateiname-cache.lib). Diese enthält alle im Schaltplan verwendeten Symbole, und sollte darum mit dem Schaltplan zusammen übergeben werden. Diese Cache-Bibliothek sollte auch in die Bibliothekstabelle übernommen werden.
- Fehler mit Case-Senitiven Bibliotheken
- Ab BZR4646 (Jan./Feb. 2014) behandelt KiCad Symbolnamen "Case Sensitive". Das führt zu Problemen mit älteren Schaltplänen, wo "Mixed Case" Symbolnamen aus den Bibliotheken automatisch in "Upper Case" Symbolnamen konvertiert wurden. Diese werden jetzt nicht mehr erkannt. Näheres siehe: http://www.mikrocontroller.net/articles/KiCad#Problem:_Case_Senitive_Symbols_ab_BZR4646_.28Jan..2FFeb._2014.29
Bibliothekssammlungen
In diesem Abschnitt sollen unsere Arbeiten an Bibliotheken koordiniert werden. Dabei sollen alle Arbeiten unter der Creative Commons Lizenz stattfinden. Das heisst insbesondere, dass keine Arbeiten mit anderem Copyright unseren Bibliothekspool vergiften sollen z. B. durch unerwünschte Konvertierung von EAGLE-Bibliotheken.
Unsere Designziele sind:
- Frei benutzbar (Creative Commons Lizenz)
- Einheitlich (Richtlinien?)
- Fehlerfrei (Nachkontrolle durch andere User)
Wünsche
Hier soll eine Strichliste geführt werden, welche neuen Bauteile gesucht sind bzw. welche oder besseren, genaueren Versionen benötigt werden. Bitte gebt an, was bei bestehenden Bauteilen problematisch ist.
Bevor wir Bibliotheken erstellen, sollten auf jeden Fall einige Parameter - insbesondere für die Schaltplansymbole - festgelegt werden: Pinlänge, Pinabstand, Größe der Schriften, Konventionen bzw. Nummerierung (z.B. bei gepolten Bauteilen wie Dioden, Elkos usw.). Sonst entsteht Wildwuchs, weil jeder für sich anderes festlegt.
- Stehende Layouts für 7805 und N-FETs: ||||
- Passt TO220_VERT ? Natürlich! Nur die Anschlussnumerierung muss ev. passend adaptiert werden. Ist unter "TO-220" in Media:KiCAD_Module_Footprints_3D_29Aug2014.zip enthalten. In allen Perversionen. Stehend, liegend, rumgedreht von der Rückseite usw....
- LPC21xx / LPC22xx / LPC23xx |
- EINE AVR ATmega-Bibliothek, wo ALLE Controller drin sind. ||||||||
- AVR XMegas |
- AT90CAN128 / allgemein mehr AVRs (MEGA & TINY) ||||||
- Wegen der AVRs und ATMEGAs: Bitte hier http://www.kicadlib.org/Fichiers/Kerusey_Karyu_Atmel_Library.html mal schauen, und den Wunsch auf den Typ konkretisieren! Der Atmelzoo ist so verwirrend vielfältig.....
- Schaltregler (u.A. LM257x, LM267x, MC33063, L5973D) |||| Der MC33063 hat gleiches Pinning und Gehäuse wie MC34063! Darum kann der in http://www.mikrocontroller.net/wikifiles/8/84/Symbols_ICs-Diskrete_RevD9.lib verwendet werden.
- Spulen (z. B. diverse Wuerth) ||
- Drosseln (B82790 für CAN, Würth 744207) ||
- Transformatoren (allgemein) |
- Ferrite (7427930 - 32, 742792651, 74279263) |
- ??? Was genau ist nun Footprint und Referenzmaeßig der Unterschied zwischen Drosseln, Spulen und Ferriten, wenn ich jetzt mal davon ausgehe, das die Teile weder Anzapfung noch mehr als eine Wicklung haben (dann wären es Trafos oder Uebertrager), und die elektrischen Werte in ein Feld eingetragen werden?? Schau mal unten in http://www.mikrocontroller.net/wikifiles/d/da/KiCad_Module_Footprints_3D_16Sep2013.zip. Kleinere SMD-Entstörferrit Module lassen sich uebrigens aus Footprints für SMD-Widerstaenden zaubern, in dem man sie umbenahmt und mit der Referenz "L" versieht. ;-)
- STM32 Mikrocontroller Bibliothek (sofern möglich alle) ||||
- Arduinos ||
- Arduino Due ||
- Arduino Nano |
- Teensy |
- Teensy 3.5/3.6 |
- Teensy 4.0 |
Entwürfe
Neue Bibliotheken oder Änderungen sollen zunächst in diesem Abschnitt vorgestellt werden.
Symbolbibliotheken
- ATmega3250/TQFP100 von Fred S. (Gast)
- ATMega3290 im 100Pin-Gehäuse von Fred S. (Gast)
- RFM12-Funkmodul von Dominik C.
- CAN Controller MCP2515 und Transceiver MCP2551 von Dominik C.
- STLib für KiCad mit STM32F4x von Markus W.
- Media:SymbolsSimilarEN60617+oldDIN617-RevB-en.lib VERALTET! Nur aus Kompatibilitätsgründen behalten. Ersetzt für Neuentwicklungen durch Revision E1. Schaltplan Symbolbibliothek fuer KiCad mit Symbolen, die denen aus der EN60617 oder der ALTEN DIN 617 ÄHNLICH sind. Von Bernd Wiebus
- Media:SymbolsSimilarEN60617+oldDIN617-RevC-en.lib VERALTET! Nur aus Kompatibilitätsgründen behalten. Ersetzt für Neuentwicklungen durch Revision E1! Schaltplan Symbolbibliothek für KiCad mit Symbolen, die denen aus der EN60617 oder der ALTEN DIN 617 ÄHNLICH sind. Aenderung gegenueber Rev.B: Kleinere Symbole hinzugefügt. Mit Vorsicht geniessen! Von Bernd Wiebus.
- Media:SymbolsSimilarEN60617+oldDIN617-RevD3-en.lib VERALTET! Nur aus Kompatibilitätsgründen behalten. Ersetzt für Neuentwicklungen durch Revision E1! Schaltplan Symbolbibliothek für KiCad mit Symbolen, die denen aus der EN60617 oder der ALTEN DIN 617 ÄHNLICH sind. Aenderung gegenueber Rev.C: Kleinere Fehler beseitigt. CLD Symbol hinzugefuegt. Kuehlkoerper Symbol und Dummy-Symbol fuer Boardoutlines hinzugefuegt. Thyristor und Triac Symbol zugefuegt. Copyright Symbole GNU-GPL und CC zugefuegt. Mit Vorsicht geniessen! Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:SymbolsSimilarEN60617+oldDIN617-RevE8.lib AKTUELLE Version! Ersetzt die Rev. B, C und die Rev. D sowie Vorgängerversionen E1-E7! Schaltplan Symbolbibliothek für KiCad mit Symbolen, die denen aus der EN60617 oder der ALTEN DIN 617 ÄHNLICH sind. Aenderung gegenueber Rev.D: Kleinere Fehler beseitigt. Ankerpunkte in die Nähe der Symetrieachsen verlegt. Verbinder DIN41612 / EN60603-2 "Eurokartenstecker" hinzugefügt. Große "BIG" Symbole entfernt und in der Datei BIG-SymbolsSimilarEN60617+oldDIN617-RevE.lib ausgelagert. Mit Vorsicht geniessen! Von Rene Belau und Bernd Wiebus. CC-Zero/Public Domain! Defektes Symbol "RESISTOR_RevE_Date15jun2010" repariert am 02. Maerz 2011. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:BIG-SymbolsSimilarEN60617+oldDIN617-RevE.lib Einige EN60617 oder der DIN 617 ÄHNLICHE Symbole in besonders GROSSER Ausführung. Vermutlich werden Sie diese GROSSEN Symbole eher NICHT benutzen wollen. Mit Vorsicht geniessen! Von Rene Belau und Bernd Wiebus. Unter GNU GPL. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- [[19]] KiCad Symbol für einen ATMEGA644. Von obi
- Media:Symbols_ICs-Diskrete_RevD10.lib KiCad Symbole für einige diskrete ICs. Enthält L200 (Pentawatt Gehäuse), LM2587 (Pentawatt Gehäuse), Längstregler LM317, LM78xx, LM79xx, Timer NE555, NF-Verstärker LM1875 und TDA2003 (Pentawatt Gehäuse), Schaltregler UC38xx (DIP8/SO8 und DIP14/SO14), LM2587, MC34036, LM78S40 und MCP1640, Treiber MIC4422 (DIP8/SO8 und Pentawatt Gehäuse). Allegro Halleffekt Stromwandler Typ ACS754/ACS755/ACS756 und LEM Halleffekt Stromwandler der Serie "HX". Programierbarer Oszillator Si570/Si571 sowie Quarzoszillator Typ KXO-200. Dazu Transistor Arrays BC847S und BC857S (in einfacher und in aufgelöster Darstellung) und Supressordioden Array SR05. Schieberegister 74HC4094 . Spannungs-/Laderegler uA723/LM723 in 14 und 20 poligem Gehäuse. HF/ZF Verstärker/Mischer/Demodulator TCA440 alias exDDR A244D, FM Frontend TA7358. Spannungsmonitor ICL7665. Autor Bernd Wiebus. CC-Zero/Public Domain! Mit Vorsicht geniessen! Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_ICs-Opto_RevB_16Sep2013.lib KiCad Symbole für Optokoppler CNY17, IL300. IL388, TLP250, SFH617A-1, SFH617A-2, SFH617A-3, SFH617A-4, KPC357, LTV35x, und PC357. LWL Empfänger Toshiba TORX170 TORX173 TORX193 und TORX194 (Toslink). LWL Sender Toshiba TOTX170 TOTX173 TOTX193 und TOTX194 (Toslink). LWL Empfänger Agilent HFBR-252x und Sender Agilent HFBR-152x Serie (Versatile Link). 7 Segment Anzeigen HDSM531, HDSM533, LTS6760, LTS6780, SBC18-11EGWA. Autor Rene Belau und Bernd Wiebus. CC-Zero / Public domain. Mit VORSICHT geniessen! Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Transformer-Diskrete_RevA.lib KiCad Symbole für einige diskrete Transformatoren. Coilcraft Q4434-B = Rhombus T1311 und Myrra-74040 ETD29. Autor: Bernd Wiebus. Mit Vorsicht geniessen! Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_DCDC-ACDC-Converter_RevC_29Aug2014.lib KiCad Symbole für einige DCDC/ACDC-Converter. Enthält CINCON EC5BC12, CINCON EC6C11, TRACO TED-1212, TRACO TED-XXXX Dual Output, TRACO TED-XXXX Single Output, TRACO TEN10-1212, TRACO TEN10-XXXX, TRACO TME-XXXX, TRACO TMH-XXXX Single Output, TRACO TMH-XXXX Dual Output, sowie TRACO ACDC-Converter der TMLM Serie. BOTHHAND CF-Serie und DELTA DPS05U09D. Neu seit 29 August 2014: Floeth DCDC-Converter SD14-XXXX und SD18-XXXX. Autor: Bernd Wiebus. GNU-GPL. Mit Vorsicht geniessen! Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_Socket-DIN41612_RevA.lib KiCad Symbole für DIN41612 Stecker und Buchsen (Die bekannten Eurokartenstecker). Autor: Bernd Wiebus. GNU-GPL. Mit Vorsicht geniessen! Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_EN60617_13Mar2013.lib KiCad Symbole für die EN60617. Strikter als die Symbole aus SymbolsSimilarEN60617+oldDIN617-Rev~~.lib. Autor: Bernd Wiebus. CC-Zero/Public Domain! Mit Vorsicht geniessen! Hierzu gehört der Katalog: Media:Symbols_EN60617_13Mar2013.pdf Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_EN60617-10_HF-Radio_DRAFT_12Sep2013.lib HF-Blockschaltbild Symbole für KiCad. EXPERIMENTELL! Autor: Bernd Wiebus. Mit Vorsicht geniessen! Lizenz: CC-Zero / Public domain. Hierzu gehört der Katalog: Media:EN60617-10_HF-Radio_SymbolCatalog_DRAFT.pdf Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_Microcontroller_Philips-NXP_RevA_06Oct2013.lib Symbole der NXP Microcontroller LPC2104, LPC2105 und LPC2106 fuer KiCad. Autor: Bernd Wiebus. Mit Vorsicht geniessen! Lizenz: CC-Zero / Public domain. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Symbols_ORringController_RevA_03Aug2015.lib Symbole verschiedener ORing-Controller fuer KiCad. Enthält IR5001, ISL4166 (QFN20+TSSOP16) und LM5050/LM5051. Autor: Bernd Wiebus. Mit Vorsicht geniessen! Lizenz: CC-Zero / Public domain. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de.
- Klassische Elektor-ähnliche Symbole, angepasst an KiCad 5.1 und 6.0. Lizenz: CC0
Modulbibliotheken
- Media:KiCAD_Module_Footprints_3D_29Aug2014.zip Eine Sammlung von KiCad Modulen bzw. Footprints diskreter Bauteile. Neben den obligatorischen Rs, Cs und Ls sind Schrack und Omron Kartenrelais (die Footprints passen auch fuer andere Hersteller), diverse Dioden, Klemmen WAGO 236 (RM 5mm) Serie und WAGO 734 Serie, Sicherungshalter (Schurter und Bulgin) für 5x20 und 6x30, SMD Sicherungen 1206 und Sicherungen/Sicherungshalter TE5/TR5,Flachsicherungen Standard und Mini, Kuehlkoerper und Eurokartenoutlines enthalten. Zusaetzlich TO92, TO220, TO220-5 (Pentawatt) und TO247 Gehaeuse. Ebenso die vermissten PISN und PISR SMD Drosseln. Einige Throughhole C&D Bobin Drosseln, Bourns 3296, Spectrol Type 43 / Econtrim und Piher PT15 Trimmer . Potentiometer Alps RK16 und Spectrol Type 148/149. Transformatoren Coilcraft Q4434-B / Rhombus T1311 sowie ETD29 von Epcos und Myrra sind auch dabei. Eurokartenstecker/-buchsen DIN 41612 Typ B1, B2, C1, C2 und C3. Ebenfalls enthalten: GNU-GPL und Creative Commons Symbole. Dazu Messpunkte. BNC-Buchse, Quarzoszillator, SMD Widerstände und Kondensatoren. (0805, 1206, 2512) sowie experimentelle Universalfootprints SMD/Throughole. SMD-Dioden: MELF, Mini-MELF, SMA, SMB und SMC. Halleffekt Stromwandler mit Allegro CB-PFF, CB-PSF und CB-FSS Gehäusen.Dazu Stecker Molex Serie KK, Würth SMD Drosseln und Doppeldrosseln. Neosid Filter und Drosseln. TRACO ACDC-Converter der TMLM Seie und SOT23, SOT143, SOT143R, TSOT-6 / MK06A sowie SC70-6 SMD Footprints für Dioden, Transistoren bzw. Dioden und Transistor Arrays und kleinere ICs. Mini Universal Mate-N-Lock Steckersockel (Tyco/AMP). 2-6 Pin, vertikale und horizontale Typen. Verbesserte Fiducials und Logos. Dazu SMD-Tantalkondensatoren und ETAL NF-Transformatoren. TO50-3 und TO50-4 Gehäuse. 7 Segment Anzeigen. LQFP48/TQFP48 Gehäuse. Hallsonden Stromwandler mit Allegro CB-PFF, CB-PSF und CB-FSS Gehäusen. Halleffekt Stromwandler der Serie "HX" von LEM. Neu in der Version vom 29. August 2014: Floeth DCDC-Converter SD14 und SD18. Fast alles ohne 3D Modelle, aber manchmal mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und CC-Zero/Public Domain! Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Viel Standardkram in 3D: http://smisioto.no-ip.org/elettronica/kicad/kicad-en.htm
- Media:KiCAD-Module_Buzzer_Beeper_RevA_25Oct2010.zip Einige Footprints von Summern /Buzzern / Beepern für KiCad. Enthaelt Kingstate KCG0601, Pro Signal ABI-009-RC, Pro Signal ABI-010-RC, Pro Signal ABT-410-RC, Star Micronics HMB-06/HMB-12 und Projects Unlimited AI-4228-TWT-R. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und CC-Zero/Public Domain! Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:KiCAD-Module_CommonModeChoke_Wuerth_Type-WE-CMB_RevA_25Oct2010.zip Footprints der Gleichtaktdrosseln der Serie Würth WE CMB (through hole) für KiCad. Enthält die Verschieden Bauformen XS, S, M, L, XL und XXL. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und CC-Zero/Public Domain! Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:DCDC-ACDC-Converter_RevC_20Jul2012.zip Footprints von DCDC/ACDC-Convertern für KiCad. Enthält CINCON EC5BC12, CINCON EC6C11, TRACO TED-1212, TRACO TED-XXXX Dual Output, TRACO TED-XXXX Single Output, TRACO TEN10-1212, TRACO TEN10-XXXX, TRACO TME-XXXX, TRACO TMH-XXXX Single Output, TRACO TMH-XXXX Dual Output, BOTHHAND CF-Serie und DELTA DPS05U09D. Neu seit 20 Juli: TRACO ACDC-Converter der TMLM Serie. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und CC-Zero/Public Domain! Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Opto-Devices_RevC_03Oct2012.zip Footprints von Optoelectronischen Bauteilen für KiCad. Enthält 6 Polige DIL Footprints für CNY17, auch in "wide", SMD Optokoppler Footprints (1 Kanalig) und Footprints für Toshiba (Toslink) und Agilent (Versatile Link) LWL Ssender und Empfänger. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und unter GNU-GPL. Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Pentawatt_RevB_24Oct2012.zip Footprints von Pentawatt Gehäusen für KiCad. Enthält verschiedene Ausführungen der TO220-5 Gehäuse in gerade und verkröpft, sowie stehend und liegend. Mit 3D-Modellen und mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und unter GNU-GPL. Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Transistor_TO-220_RevB_03Sep2012.zip Footprints von TO220-3 Gehäusen für KiCad. Enthält verschiedene Ausführungen der TO220 Transistor Gehäuse in stehend und liegend. Mit 3D-Modellen und mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! CC-Zero/Public domain! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Transistor_TO-247_RevC.zip Footprints von TO247 Gehäusen für KiCad. Enthält verschiedene Ausführungen der Transistor Gehäuse in stehend und liegend. Mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! CC-Zero/Public domain! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- [[20]] KiCad Modul / Footprint für ein TSSOP38 Gehäuse. Autor Raphael Reu.
- [[21]] Texas Instruments TPIC8101 Klopfsensor Interface (für Verbrennungsmotoren). Autor Peter Diener.
- Media:IR-directFET_Packages_RevB.zip Footprints von directFET SMD-Transistor Gehäusen von International Rectifier für KiCad. Enthält die SH, SJ, SQ, ST, S1, MN, MP, MT, MX, MZ und die L8-Outline. Nähere Informationen in den Datenblättern betroffener Transistoren und in der International Rectifier Applikationsnotiz AN-1035. "directFET" ist übrigens eine Handelsmarke von International Rectifier und die Gehäuse sind proprietär. Also vorsichtig sein und an "second source" denken. Mit 3D Modellen und mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und unter CC-Zero / Public domain. Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Neosid-Devices_Coils_Filters_25Apr2012.zip Footprints von NEOSID Bauteilen. Spulen, Luftspulen, Filter ec. für KiCad. Through hole und SMD. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und unter GNU-GPL. Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:SOT23_SOT143_SOT143R_TSOT6_MK06A_SC70-6_Housing_14Mar2014.zip Footprints von SOT23, SOT143, SOT143R, TSOT-6 /MK06A und SC70-6 SMD Gehäusen, wie sie oft für Dioden und Transistoren, aber auch Dioden und Transistor Arrays verwendet werden. Auch ICs findet man in der Bauform. Es sind Standard Footprints und spezielle für Handlötung vorhanden. KiCad Legacy Format und neues .pretty Format. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und unter GNU-GPL. Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:MiniUniversalMate-N-LokSockets_13Aug2012.zip Footprints von Mini Universal Mate-N-Lok Steckersockeln (Tyco/AMP). 2-6 Pin, verticale und horizontale Typen. Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Mit Vorsicht geniessen! Ohne Garantie und unter GNU-GPL. Von Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:NF-Transformer_ETAL_RevA_28Aug2012.zip Footprints und 3D-Mesh Modelle von NF-Transformatoren der Firma ETAL (http://www.etalgroup.com). SMD und THT Typen. Mit PDF-Ausdruck zur leichteren Identifikation. In der Bibliothek ist auch der bekannte Übertrager ETAL P1200, der von Box73 (http://www.box73.de) vertrieben wird. Mit Vorsicht geniessen! Ohne Garantie und unter GNU-GPL. Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:TantalCapacitors_SMD_RevA_28Aug2012.zip Footprints von Tantal Kondensatoren SMD Größe A bis E (EIA-3216, EIA-3528, EIA-6032, EIA-7343 und EIA-7360). Alles ohne 3D Modelle, aber mit PDF-Ausdruck zur leichten Identifikation. Ohne Garantie und unter GNU-GPL. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:SOT89-3_SOT89-5_Housing_RevA_02Sep2012.zip Footprints und 3D-Mesh Modelle von SOT89-3 und SOT89-5 SMD Gehäusen. Mit PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter GNU-GPL. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:SOT126_SOT32_Housings_RevA_22Oct2012.zip Footprints und 3D-Mesh Modelle von SOT126 / SOT32 Gehäusen. Mit PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter GNU-GPL. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:Allegro_HallSensors_24Oct2012.zip Footprints und 3D Modelle von Allegro Hall-Effect Stromsensoren mit PFF, PSF oder PSS Gehäuse (ACS754, ACS755, ACS756). Mit PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter GNU-GPL. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:VML0806_Housing_Rohm_27Oct2012.zip Footprints und 3D Modell eines Transistors im 0806 Format (VML0806 / Rohm). Mit PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter GNU-GPL. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:TO-50_Housings_RevA_21Apr2013.zip Footprints/Module von TO50-3 und TO50-4 Transistor Gehäusen.Mit PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:OldSowjetAera_Transistor_RevA.zip Footprints/Module von Kleinleistungstransistoren aus der Sowjetära.Mit 3D-Modell und PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:SIP9_Housing_14Jun2013.zip Footprints/Module von SIP9 Gehäusen (z.B. TA7358).Mit 3D-Modell und PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:7Segment_16Sep2013.zip Footprints/Module von 7-Segment Anzeigen HDSM531 (SMD), HDSM533 (SMD), LTS6760, LTS6780 undSBC18-11EGWA. Dazu PDF-Ausdruck zur leichteren Identifikation. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:BNC-Sockets_RevA.zip Footprints/Module von TYCO BNC-Buchsen für KiCad. Mit 3D Modellen und PDF Preview. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:LQFP_TQFP_RevA_06Oct2013.zip Footprints/Module von LQDP48/TQFP48 Gehäuseb für KiCad. Ohne 3D Modelle, aber mit PDF Preview. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
- Media:LEM_HallEffectTransducers_RevA_13Oct2012.zip Module/Footprints von Halleffekt Stromwandlern der Serien "HX" und "HTFS" von LEM. Mit 3D-Modellen und PDF Preview. Ohne Garantie und unter CC-Zero / Public Domain. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
3D-Modelle
- Media:MeshModells_VRML-Wings3D_13Oct2013.zip 3D-Modelle diverser elektronischer Bauteile im wrl 2.0 und wings Format. Enthalten: DD-PAK (TO263AB), D-PAK (TO252AA), SMD Dioden MELF, MiniMELF, SMA, SMB und SMC, Transformatoren ETAL P1165, P1200, P2781, P3000, P3181, PP3188 und P3191, SO126 / SOT32 in horizontal und vertikal, SOT223-3, TO263-3, SOT89-3, SOT89-5, TO220 horizontal und vertikal und reverse. TO220-5 horizontal, vertical, inline und verkröpft, VML0806. SIP9. 7 Segment SMD Anzeige HDSM531/HDSM533 in Grün, gelb, rot und orange. directFET SMD-Transistor Gehäusen von International Rectifier für KiCad. Enthält die SH, SJ, SQ, ST, S1, MN, MP, MT, MX, MZ und die L8-Outlines. Flachsicherungen Standard und Mini. Halleffekt Stromwandler LEM "HX" Serie und Allegro ACS754/ACS755/ACS756 mit CB-PFF, CB-PSF und CB-FSS Gehäusen. Ohne Garantie und unter CC-Zero / Public Domain Lizenz. Mit Vorsicht geniessen! Autor: Bernd Wiebus. Verbesserungsvorschläge willkommen an bernd.wiebus@gmx.de
Building-Blocks
- Media:BuildingBlocks_16Jun2013.zip enthält eine Sammlung von gängigen Schaltungen mit den Längstreglern LM317 /LM78xx /LM79xx und dem Timer 555, die nach dem in diesem Media:HierarchischeSchaltplaeneAlsBausteineInKicad_RevC_23Dec2013.pdf Dokument beschriebenen Vorgehen als Building Blocks in KiCad verwendet werden können. Ein Katalog dazu befindet sich hier: Media:KatalogUeberKiCadBuildingBlocks_21Apr2013.pdf. Autor: Bernd Wiebus, Lizenz: Creative Commons. Experimentell! Ohne Garantie! Mit Vorsicht geniessen!
Wenn mindestens ein weiterer KiCad User die Bibliothek geprüft hat, kann sie in den folgenden Unterabschnitt verschoben werden.
Geprüfte
Hier sollen geprüfte Bibliotheken gesammelt werden. Bitte angeben, wer die Prüfung gemacht hat.
- STM32F103xx (LQFP64) Schaltplansymbol erstellt/geprüft: Dominik C.; Marko S.
- Bei der STMF103xx fehlt glaub ich der Portpin PD2 :) Grüße :)
Sonstige Bibliotheken im Netz
Die Einträge hier sind nach KiCad-Bibliotheken im Netz verschoben worden. Bitte Überarbeitungen und neue Einträge nur dort vornehmen!
Bitte diesen Unterpunkt nicht Löschen, da es Verweise aus dem Forum oder von sonstwo geben mag, die sonst ins Leere laufen, ohne eine Erklärung für den User.
Tools
Allgemeine Werkzeuge
Da die in KiCad verwendeten Dateien klarschriftlesbar sind, lassen sie sich sehr leicht mit externen Programmen und Skripten bearbeiten, um spezielle Funktionalitäten zu erzeugen. Eine kleine Auswahl an Programmen/Skripten ist hier zusammengestellt:
- Zuallererst: Mittlerweile hat sich rund um KiCad eine ganze Reihe von Hilfsprogrammen etabliert. Einige davon können über die offizielle KiCad Site gefunden werden: KiCad-External Tools. Zurzeit (04Oct2019) sind dort KiCad StepUp als Plugin für FreeCAD, KiCost zur Tabellenkalkulationserstellung und Kostenermittlung aus KiCad-Schaltplänen, Altium2KiCad um aus Altium PCBs und Schaltplänen solche für kiCad zu erstellen, EEschow zur Konvertierung von KiCad-Schaltplänen in verschiedene Grafikformate, sowie Fped, mit dem sehr komfortabel Footprints für KiCad erstellt werden können, gelistet.
- Quick KICAD Library Component Builder
- Gerber-Tools sind für KiCad weniger nötig, da KiCad mit GerbView seinen eigenen Gerberviewer mitbringt. Dieser ist mächtig genug, die eingelesenen Gerberfiles als Platine in PCBnew zu exportieren, wo sie manipuliert werden können. Dieses geht aber nur mit Gerber-RS274X Daten. Ebensowenig können Gerberfiles zu Nutzen zusammengefügt werden. Hierzu bietet sich "Gerbmerge" http://ruggedcircuits.com/gerbmerge (http://claymore.engineer.gvsu.edu/~steriana/Python/gerbmerge/ Veraltet) an. Wer lediglich aus Sicherheitsgründen die von KiCad erzeugten Gerberdaten mit einem fremden Gerber-Vierer inspizieren möchte, findet hier Hinweise:http://www.mikrocontroller.net/articles/Gerber-Tools
- KiCad (Multi-)Symbol Tool von Joghurt3000 zur Erstellung von Symbolen aus einer Textvorlage
- Footprintbuilder Java-Programm zu Erstellung von Footprints.
- Wer seine Platine "panelisieren" (d.h. mehrmals nebeneinander anordnen um in einem "Nutzen" gleich mehrere Platinen fertigen zu können) möchte, kann das mit dem Python 2 Skript "panelize.py" tun. Das Programm arbeitet direkt auf den kicad .brd Files, so das das Mehrfachnutzen Board unter PCBnew nachbearbeitet werden kann, für z.B. einen DRC. "panelize.py" kann hier bezogen werden: http://blog.borg.ch/?p=12
- "Raef" hat ein Python Script erstellt, das Bauteile automatisch ähnlich der Anordnung im Schaltplan plaziert. Siehe: http://www.mikrocontroller.net/topic/293903#3245990
- Wer die Reihenfolge der Subschaltpläne ändern will (Wegen Übersichtlichkeit/Bestimmt auch die Reihenfolge beim Ausdrucken), kann dieses Python 3 Skript verwenden (Liesmich/Readme beachten): http://www.mikrocontroller.net/wikifiles/9/90/PyKicadSchematic-ID_Interchanger_RevC.zip Autor: Bernd Wiebus, GNU-GPL. Dieses Skript ist unabhängig von der PCBnew internen Python 2 Schnittstelle.
- Um ältere Schaltpläne von vor Jan./Feb. 2014 (BZR4646) mit "upper case" Symbolnamen zu konvertieren, kann dieses Python 3 Skript verwendet werden: Media:PyKiCad-CaseSensitiveLibCure_RevD_13Apr2015.zip. Autor: Bernd Wiebus, GNU-GPL. Dieses Skript ist unabhängig von der PCBnew internen Python 2 Schnittstelle.
- Wem das Tricksen mit Dateimanager oder Schematic oder Board als Bibliotheksmanager nicht gefällt, findet vieleicht im "KiCad Libarian" ein passendes Tool: http://www.compuphase.com/electronics/kicadlibrarian_en.htm
- Diverse Skripte, um KiCad Symbole, Footprints oder sonstigen Bibliothekskram zu bearbeiten. [22]
- Cirillo Bernardo hat einige Programme geschrieben, um VRML 3D Gitter Modelle für Bauteile parametrisch zu erzeugen. Sie finden sich hier: https://github.com/cbernardo/kicad3Dmodels
- Peter Hofbauer hat einige Windows Programme geschrieben, die zur KiCad Unterstützung dienen: http://www.hcp-hofbauer.de/software.htm Bei den Programmen handelt es sich um "Aufräumprogramme für Bibliotheken, Stücklistenerzeugung, Extraktionsprogramm um eine Verdrahtungsliste aus einer Netzliste zu erzeugen, Ein Programm um Boherdurchmesser zu vereinheitlichen und ein Programm, um zusammen mit "Linegrinder" G-Code aus KiCad Boarddateien zu erzeugen.
- KiCad Bitmap2Component Skalierer Erlaubt es, Logos zu skalieren.
- KiCad Module Text Changer
- KiCad Symbol Generator Tool KiCad Symbol Generator Tool als Python Skript
- KiCad Layout Cloner Python Skript. Siehe http://www.mikrocontroller.net/topic/382657#4363261
- [23] StepUp, eine Workbench für FreeCAD (ein open source 3D CAD Program) um den Import und Export von mecanichen CAD Daten von KiCad zu erleichtern.
- Ein Backannotationstool für KiCad als Pythonskript
- Ein Tool, um per Skripting Messpunkte für einen Nadelbettadapter zu erzeugen. Geht von Gerberdaten aus, die in KiCad importiert werden
Konverter
Konverter wandeln KiCad-Daten in die Daten anderer Layoutprogramme bzw. die Daten anderer Layoutprogramme in KiCad-Daten um. Nativ kann KiCad gEDA Footprints bzw. neuere Eagle Footprints direkt als Bibliothek einbinden. Das ganze ist aber als noch sehr experimentell zu betrachten.
Des Weiteren gibt es einige Programme oder Skripte von dritter Seite, die Daten anderer Layoutprogramme in KiCad Daten umwandeln. Auch diese sind als experimentell einzustufen.
Hier eine Auswahl:
- https://github.com/thesourcerer8/altium2kicad Wandelt Altium Schaltpläne und Layouts in KiCad Daten um.
- https://github.com/DanChianucci/Eagle2Kicad Wandelt Eagle 6.0 Layouts in KiCad Layouts.
- https://github.com/lachlanA/eagle-to-kicad Wandelt Eagle 6.0 Layouts in KiCad Layouts.
- http://www.cadsoft.de/downloads/file/eagle2kicad-0.9c.ulp Direkt von der Cadsoft Seite, ein ULP das Eagle Daten in KiCad Daten wandelt.
- http://www.cadsoft.de/downloads/file/eagle2kicad_sch.ulp Ebenfalls direkt von der Cadsoft Seite, ein ULP, das Eagle Schaltpläne in KiCad Schaltpläne wandelt.
- http://sourceforge.net/projects/pcad2kicad/ Wandelt P-CAD Schaltpläne, Layouts und Bibliotheken in KiCad Daten um.
- Gerber_Settings originpoint Gerber_Settings Drill_Files_Generation
- https://github.com/mtl/svg2mod Tool, welches SVG in KiCad Board Layers wandelt. Einleitende Informationen finden sich hier: https://www.mikrocontroller.net/topic/440552#5234307
- https://github.com/thesourcerer8/altium2kicad Altium2KiCad um Altium Projekte in KiCad Schaltpläne und Boards zu konvertieren.
Erfahrungsberichte willkommen!
Beispielprojekte
Projekte, die mit KiCad umgesetzt worden sind, finden sich auf der KiCad-Projektseite.
Weblinks
- kicad.org Die neue Homepage
- Offizielle Dokumentation
- Bugreports erstellen und nach vorhandenen Fehlern suchen, wenn einem etwas komisch vorkommt.
- Tutorials:
- KiCad Tutorial auf timogruss.de (deutsch) (2013)
- https://www.youtube.com/watch?v=XD_PaSrLKBk Schematic Pages and Hierarchy In KiCad - Hierarchischer Schaltplan (2014)
- https://www.youtube.com/watch?v=YCdpXwRKbYc Create a library and put your own component in that library. (2014)
- http://bastler-archiv.de/elektronik/platinenherstellung-platinenlayout-mit-kicad-teil-1/ (deutsch, Teil 1) (2011)
- http://bastler-archiv.de/elektronik/platinenherstellung-platinenlayout-mit-kicad-teil-2/ (deutsch, Teil 2) (2011)
- http://www.kramann.info/73_COACH3/06_Layouting/Layouting_art_Guido_Kramann_12122010.pdf (2010)
- KiCad Tutorials zum Workflow, Migration alter KiCad Versionen und zu Stücklisten (RheingoldHEAVY, auf englisch) (2015)
- https://www.youtube.com/watch?v=i4vLxAoLvPk Video Tutorial auf Deutsch. Relativ aktuell.
- Info
- Python Scripting for KiCad und Befehlsliste
- [24] Ein paar Tips am Rande (2014)
- [25] Info für Leute, die Platinen durch Isolationfräsen statt ätzen erstellen
- [26] Ein Weg, um Libraries, die im Texas Instruments Format ".bxl" vorliegen, in KiCad Bibliotheken zu konvertieren. (2015)
- Tools
- Freerouting Autorouter (down: Download siehe Tipps und Tricks)
- Liste mit externen Programmen und Skripten im Zusammenhang mit KiCad
- Verschiedenes im Zusammenhang mit KiCad
- Kicad Library Convention / Regeln für offizielle KiCad Bibliotheken (Englisch)
- Aufbau der unterschiedlichen KiCad Bibliotheks Files (englisch)
- CERN KiCad development roadmap / Was ist in KiCad Entwicklung geplant? (englisch)
- Warum das CERN KiCad unterstützt (englisch)
- Video mit der Leiterbahnlängenanpassen Funktion bzw. der "Differential pair" Funktion in KiCad.
- Video mit dem interaktiven Router
- Plattformen
- Ubuntu: KiCad selber compilieren (2012)
- http://wiki.xtronics.com/index.php/Kicad Transtronics site (englisch)
- HowTo von Tom Boyd (englisch)
Literatur
- KiCad wie ein Profi, von Dr. Peter Dalmaris, Elektor-Verlag, 1. Auflage 2019, ISBN 978-3-89576-341-0
