In meiner schaltung soll ein mikrotaster verwendet warden.

Wo finded man überhaupt bei KiCAD schalter/taster im eeschema?
Grüss und Danek im Voraus

Autor: Micha .. (micha68) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hi!

Taster haben das prefix "sw_" in eeschema

Gruss,
Micha

Autor: Jan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
Danke!

ich finde aber kein device was mit sw_ anfängt.
Wenn ich im Fenster choose component in der Zeile Filter sw eingebe habe

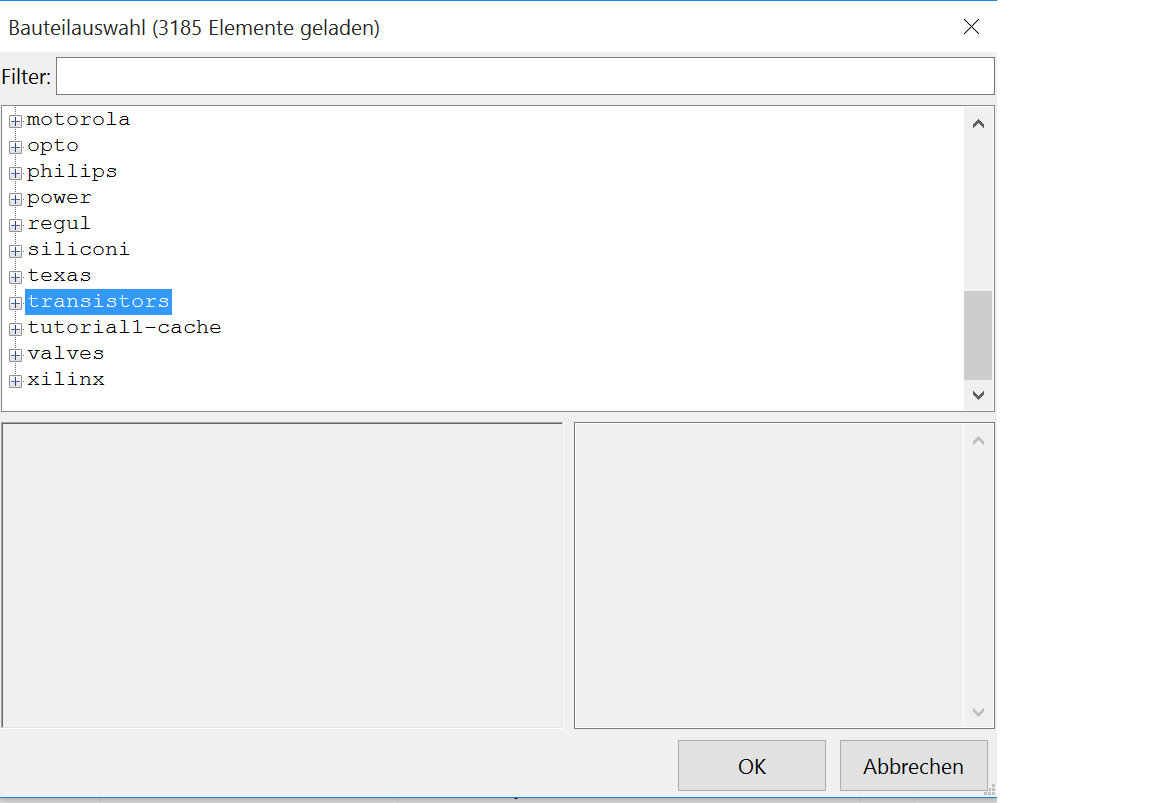

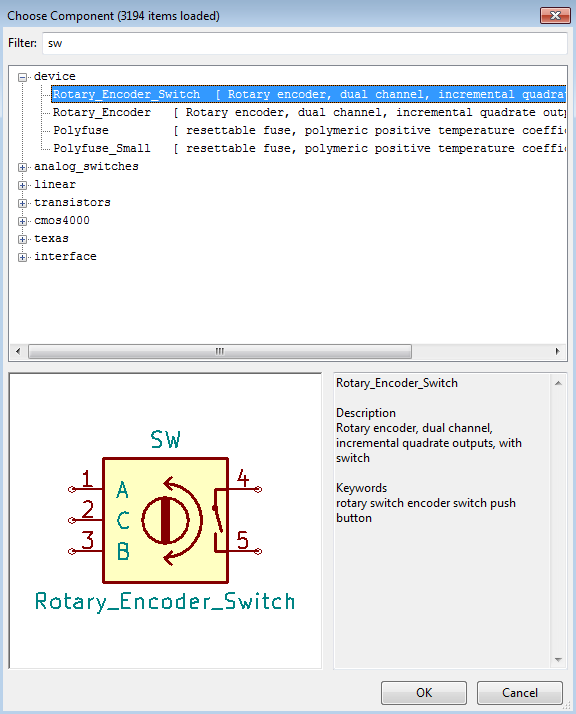

ich folgende Auswahl: (siehe anhang)


Wenn ich sw_ eingebe gibt es nichts zum Auswählen.

Woran kann das liegen?
Was mache ich falsch?
Grüße und danke im Voraus.

Autor: Mampf F. (mampf) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Jan schrieb:
> In meiner schaltung soll ein mikrotaster verwendet warden.
>
> Wo finded man überhaupt bei KiCAD schalter/taster im eeschema?
> Grüss und Danek im Voraus

Der Mikrotaster wird im Schaltplan nicht als Mikrotaster erkennbar sein,
sondern nur als generischer "switch".

Zum Mikrotaster wird er erst dann, wenn das Symbol mit dem
Mirotaster-Footprint verknüpft wird, d.h. erst in pcbnew.

*edit*: Seltsam, bei mir gibt es in der "Device"-Bibliothek einen
"sw_push" ... Fehlen dir Libraries?

: Bearbeitet durch User
Autor: Jan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
mampf schrieb:
 > Der Mikrotaster wird im Schaltplan nicht als Mikrotaster erkennbar
sein,
 > sondern nur als generischer "switch".
 > Zum Mikrotaster wird er erst dann, wenn das Symbol mit dem
 > Mirotaster-Footprint verknüpft wird, d.h. erst in pcbnew.

nur wo finde ich Symbol "witch"?

 >*edit*: Seltsam, bei mir gibt es in der "Device"-Bibliothek einen
 >"sw_push" ... Fehlen dir Libraries?

Bei mir stehen in der "Device"-Bibliothek nur 4 positionen zur Auswahl
wenn ich Filter auf sw setze.

Ich nutze kicad versdion 4.0.5 Windows, 64-bit.

Wo kriege ich die "richtige" "Device" library wo auch die switches dabei
sind?

Autor: Lutz H. (luhe)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
hinzufügen

Autor: Christophe J. (chj)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Switches sind nicht in der Library "device", sondern in der Library
"switches" (die bei der Standard-Installation dabei ist).

Autor: Jan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Buttons_Switches_SMD und Buttons_Switch_THT
sind in Cvpcb installiert und die footprints sind sichtbar.


Warum ist kein switch symbol in Eeschema vorhanden?

Autor: Jan (Gast)
Datum:
Angehängte Dateien:

Bewertung
0 lesenswert
nicht lesenswert
chj schrieb :

  >Switches sind nicht in der Library "device", sondern in der Library
  >"switches" (die bei der Standard-Installation dabei ist).

bei mir ist keine "switches" Library bei der Bauteilauswahl vorhanden.
siehe Anhang
Wie kann man diese Library nachinstallieren?

Autor: Christophe J. (chj)
Datum:
Angehängte Dateien:
  • preview image for 2.png
    2,43 KB, 685 Downloads

Bewertung
0 lesenswert
nicht lesenswert
Jan schrieb:
> Wie kann man diese Library nachinstallieren?

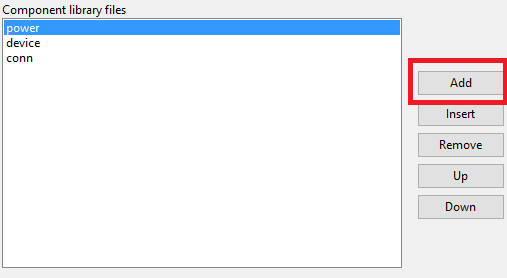

Siehe Screenshot im letzten Beitrag von luhe - in dem Dialog, der sich
öffnet, dann auf den oberen "Add"-Button klicken und die gewünschte
Library auswählen.

: Bearbeitet durch User
Autor: Jan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
> Siehe Screenshot im letzten Beitrag von luhe - in dem Dialog, der sich
> öffnet, dann auf den oberen "Add"-Button klicken und die gewünschte
> Library auswählen.

Wie heist die Library die switsches beinhaltet? wo kann ich sie
bekommen?

Wie ich schon oben beschrieben habe, footprints sind vorhanden, ganz
viele unterschiedliche Libraries.
Was fehlt sind die switch Symbole

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir unter
C:\Program Files\KiCad\share\kicad\library

Autor: Micha .. (micha68) Benutzerseite
Datum:
Angehängte Dateien:
  • preview image for 1.png
    98,8 KB, 917 Downloads

Bewertung
0 lesenswert
nicht lesenswert
^^

Autor: Lutz H. (luhe)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Bei mir unter

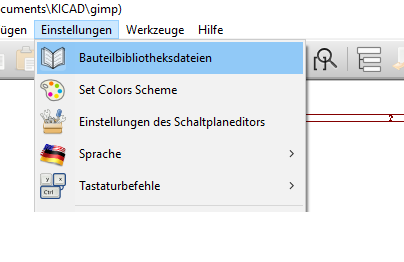

Schaltplan öffnen
Einstellungen ->Bauteilbiblioteksdateien

rechts <hinzufügen>

in der liste
gegenwärtige liste der Suchpfade

muss
C:\Program Files\KiCad\share\kicad\library
drinstehen
ansonsten über
benutzerdefinierter Suchpfad hinzufügen

dann oben auswählen <switches>

Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo Jan.

Jan schrieb:
> Buttons_Switches_SMD und Buttons_Switch_THT
> sind in Cvpcb installiert und die footprints sind sichtbar.

Ok.

>
> Warum ist kein switch symbol in Eeschema vorhanden?

Weil Du die Library dazu in Eeschema in der Liste der Bibliotheken
nachtragen (installieren) musst.

Sie heisst "switches.lib". Und sie liegt an der gleichen Stelle wie die
anderen librarys für Eeschema auch. Wo das ist, hat Lutz oben
geschrieben.

Falls sie aus irgendeinem Grunde dort doch nicht vorhanden sein sollte,
kannst Du sie hier finden und in Deinen Library Ordner für Eeschema
kopieren:  https://github.com/KiCad/kicad-library/tree/master/library

Falls das so ist, und die Datei fehlt, und Du sie neu benötigst, so
kopiere dann auch noch von dort "switches.dcm" die Datei wird
automatisch mitverwendet, wenn Du die dazugehörige .lib einträgt. Sie
enthält Beschreibungen, Aliase und Schlüsselworte zur Suche für die
Library. Es geht aber auch ohne.

Noch ein Tipp: Geh mal in den Ordner mit den Library Files für Eeschema
und sie Dir die .lib Dateien mit einem Texteditor an. Dann bekommst Du
auch einen Überblick, was darin ist, auch ohne das Du sie in der
Bibliotheksliste eintragen musst.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de

: Bearbeitet durch User
Autor: Jan (Gast)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Viellen Dank an alle für die schnelle Hilfe.
Es hat geklappt.
wie im screen shot vom Micha gezeigt.

Die library switches.lib war bei mir bereits auf der platte.

Gruss ,
Jan

Autor: I. B. (ilecktrick)
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo!

Ich nutze erst seit 3 Tagen KiCad (Version 4.0.6). Ein Videotutorial bei
Youtube hat mich darauf aufmerksam gemacht. Es läuft bei mir mit Windows
7 Ultimate 64Bit (inkl. aller Updates). Bisher habe ich keine
Vorkenntnisse in Sachen Platinenplanung mittels Software.

Meine Frage schliesst an die Frage des TO's an. Daher halte ich es für
sinnvoll sie hier zu stellen ...

Wenn ich das jetzt richtig verstanden habe müssen die in KiCad
enthaltenen Bauteilbibliotheken zunächst noch in Eeschema "registriert"
werden. Erst dann können sie verwendet werden.
Sind sie dann in KiCad allgemein "registriert" oder nur für das aktuelle
Projekt?

Stehen die Footprints automatisch zur Verfügung wenn die
Bauteilbibliothek in Eeschema "registriert" ist?

Gruß, I. B.

: Bearbeitet durch User
Autor: Bernd W. (berndwiebus) Benutzerseite
Datum:

Bewertung
0 lesenswert
nicht lesenswert
Hallo I. B.

I. B. schrieb:

> Wenn ich das jetzt richtig verstanden habe müssen die in KiCad
> enthaltenen Bauteilbibliotheken zunächst noch in Eeschema "registriert"
> werden. Erst dann können sie verwendet werden.

Richtig.

> Sind sie dann in KiCad allgemein "registriert" oder nur für das aktuelle
> Projekt?

Eigentlich sind sie nur für das aktuelle Projekt eingetragen. Allerdings
bleib für diese Projekt der Eintrag bestehen, bis er geändert wird.
Auch wenn die dahinter liegenden Bibliotheken schon lange geändert
wurden oder nicht mehr existieren.
Darum ist es wichtig, sich von den aktuell im Projekt verwendeten
Bibliotheken local einen "cache" im Projektordner anzulegen.
Bei Eeschema wird das automatisch beim Speichern gemacht, und bei
"PCBnew"
ist das nicht ganz so kritisch, weil die Footprints mit in der Board
Datei enthalten sind.
Trozdem ist es sinnvoll, sich eine solche Footprint Bibliothekanzulegen.
Um aus dem Board eine projektspezifische Bibliothek zu extrahieren,
findet sich im Pulldown Menue "Datei" ein passender Unterpunkt.
Es ist wichtig, spätestens bei Übergabe oder zum Abschluss des Projektes
alle Bibliotheken ausser diesen lokalen Projektbibliotheken aus dem
Verzeichnis der Bibliotheken für dieses Projekt zu speichern.

Du kannst neue Projekte durch manuelles Umkopieren bz. mit Templates
erzeugen. Dabei bleiben die alten Einträge erhalten bzw. werden gemäß
Template angelegt.


> Stehen die Footprints automatisch zur Verfügung wenn die
> Bauteilbibliothek in Eeschema "registriert" ist?

Nein. Auch wenn sie dort schon in der Netzliste auftauchen.

Mit freundlichem Gruß: Bernd Wiebus alias dl1eic
http://www.l02.de
